Плита для улаштування мозаїчної підлоги

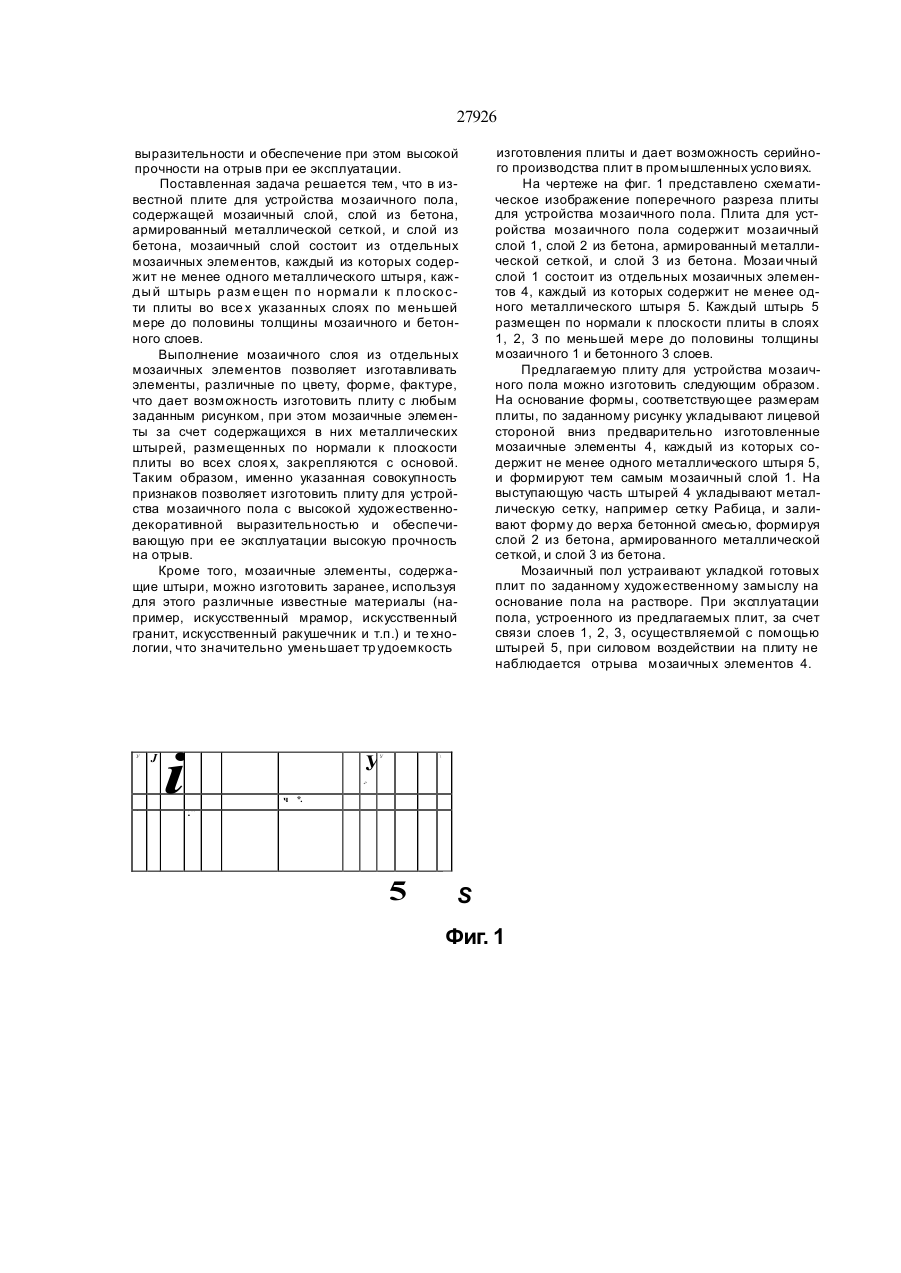

Плита для устройства мозаичного пола, содержащая мозаичный слой, слой из бетона, армированный металлической сеткой, и слой из бетона, отличающаяся тем, что мозаичный слой состоит из отдельных мозаичных элементов, каждый из которых содержит не менее одного металлического штыря, каждый штырь размещен по нормали к плоскости плиты во всех указанных слоях по меньшей мере до половины толщины мозаичного и бетонного слоев. Изобретение относится к области строительных материалов и может быть использовано для устройства мозаичного пола. Основное требование к материалу для устройства мозаичного пола - это соче тание художественно-декоративного внешнего вида с высокими эксплуатационными характеристиками. Известна плита для устройства мозаичного пола, содержащая мозаичный слой и цементнопесчаный слой (Руководство по устройству мозаичных покрытий полов. ЦНИИОМТП. - М.. Стройиздат, 1977). Мозаичный слой представляет собой мозаичные элементы из отшлифованной затвердевшей террацевой бетонной смеси, разделенные между собой медными или стеклянными жилками, устанавливаемыми на цементно-песчаном слое по рисунку. Плиту формируют непосредственно на основании пола. Вначале формируют цементнопесчаный слой, на нем по рисунку устанавливают медные или стеклянные жилки, а затем между ними укладывают террацевую, бетонн ую смесь. Затвердевшую бетонную смесь подвергают шлифовке и полировке. Указанную плиту можно выполнить по заданному рисунку с достаточно высокой художественно-декоративной выразительностью. Однако процесс изготовления плиты крайне трудоемкий и при эксплуатации пола из такой плиты не обеспечивается достаточная прочность на отрыв, наблюдается откалывание участков мозаичного слоя. Наиболее близким техническим решением к заявляемому является плита для устройства мозаичного пола, содержащая мозаичный слой, слой из бетона, армированный металлической сеткой, и слой из бетона (Г.Двороковский, В.Рябцовский, Е.Коро тов. Устрой ство сборны х мозаичных поло в / / Н а с тр о й к а х Ро сси и - 1 9 8 6 - № 3 . С. 56-57) Слои плиты формируются в форме. Вначале формируют мозаичный слой путем заливки на основание формы террацевой бетонной смеси, затем формируют слой из бетона, армированный металлической сеткой, путем заливки бетонной смесью металлической сетки, уложенной на мозаичный слой, и слой из бетона формируют из бетонной смеси, заливаемой в форму до верха. Затвердевшие плиты подвергают шли фовке со стороны мозаичного слоя. Таким образом, в указанной плите мозаичный слой представляет собой сплошной однородный слой из отшлифованной затвердевшей террацевой бетонной смеси. Устройство пола выполняется из полученных плит укладкой их на растворе на основание пола. При эксплуатации плиты обеспечивается достаточная прочность на отрыв мозаичного слоя плиты. Однако, поскольку мозаичный слой указанной плиты представляет собой сплошной однородный слой из террацевой смеси, плита не несет в себе художественного рисунка и пол из нее не имеет художественно-декоративной выразительности. В основу изооретения поставлена задача создания такой плиты для устройства мозаичного пола, в которой за счет выполнения мозаичного слоя из отдельных мозаичных элементов, содержащих металлические штыри, определенным образом расположенные в слоях плиты, возможно выполнение заданного художественного рисунка и достижение высокой художественно-декоративной см о «г см О) 27926 выразительности и обеспечение при этом высокой прочности на отрыв при ее эксплуатации. Поставленная задача решается тем, что в известной плите для устройства мозаичного пола, содержащей мозаичный слой, слой из бетона, армированный металлической сеткой, и слой из бетона, мозаичный слой состоит из отдельных мозаичных элементов, каждый из которых содержит не менее одного металлического штыря, кажды й штырь р азм е щен п о н орма ли к п ло ско сти плиты во все х указанных слоях по меньшей мере до половины толщины мозаичного и бетонного слоев. Выполнение мозаичного слоя из отдельных мозаичных элементов позволяет изготавливать элементы, различные по цвету, форме, фактуре, что дает возможность изготовить плиту с любым заданным рисунком, при этом мозаичные элементы за счет содержащихся в них металлических штырей, размещенных по нормали к плоскости плиты во всех слоя х, закрепляются с основой. Таким образом, именно указанная совокупность признаков позволяет изготовить плиту для устройства мозаичного пола с высокой художественнодекоративной выразительностью и обеспечивающую при ее эксплуатации высокую прочность на отрыв. Кроме того, мозаичные элементы, содержащие штыри, можно изготовить заранее, используя для этого различные известные материалы (например, искусственный мрамор, искусственный гранит, искусственный ракушечник и т.п.) и те хнологии, что значительно уменьшает тр удоемкость У " J і У У изготовления плиты и дает возможность серийного производства плит в промышленных усло виях. На чертеже на фиг. 1 представлено схематическое изображение поперечного разреза плиты для устройства мозаичного пола. Плита для устройства мозаичного пола содержит мозаичный слой 1, слой 2 из бетона, армированный металлической сеткой, и слой 3 из бетона. Мозаи чный слой 1 состоит из отдельных мозаичных элементов 4, каждый из которых содержит не менее одного металлического штыря 5. Каждый штырь 5 размещен по нормали к плоскости плиты в слоях 1, 2, 3 по меньшей мере до половины толщины мозаичного 1 и бетонного 3 слоев. Предлагаемую плиту для устройства мозаичного пола можно изготовить следующим образом. На основание формы, соответствующее размерам плиты, по заданному рисунку укладывают лицевой стороной вниз предварительно изготовленные мозаичные элементы 4, каждый из которых содержит не менее одного металлического штыря 5, и формируют тем самым мозаичный слой 1. На выступающую часть штырей 4 укладывают металлическую сетку, например сетку Рабица, и заливают форму до верха бетонной смесью, формируя слой 2 из бетона, армированного металлической сеткой, и слой 3 из бетона. Мозаичный пол устраивают укладкой готовых плит по заданному художественному замыслу на основание пола на растворе. При эксплуатации пола, устроенного из предлагаемых плит, за счет связи слоев 1, 2, 3, осуществляемой с помощью штырей 5, при силовом воздействии на плиту не наблюдается отрыва мозаичных элементов 4. \ г ч *. , - 5 S Фиг. 1 27926 ДП "Український інститут промислової власності" (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044)254-42-30, 295-61-97 Підписано до ДРУКУ г%££У 2001 р. Формат 60x84 1/8. Обсяг QtZ? обл -ви д.арк. Тираж 50 прим. Зам. S? / УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22
