Композиція для виготовлення плитки з штучного мармуру

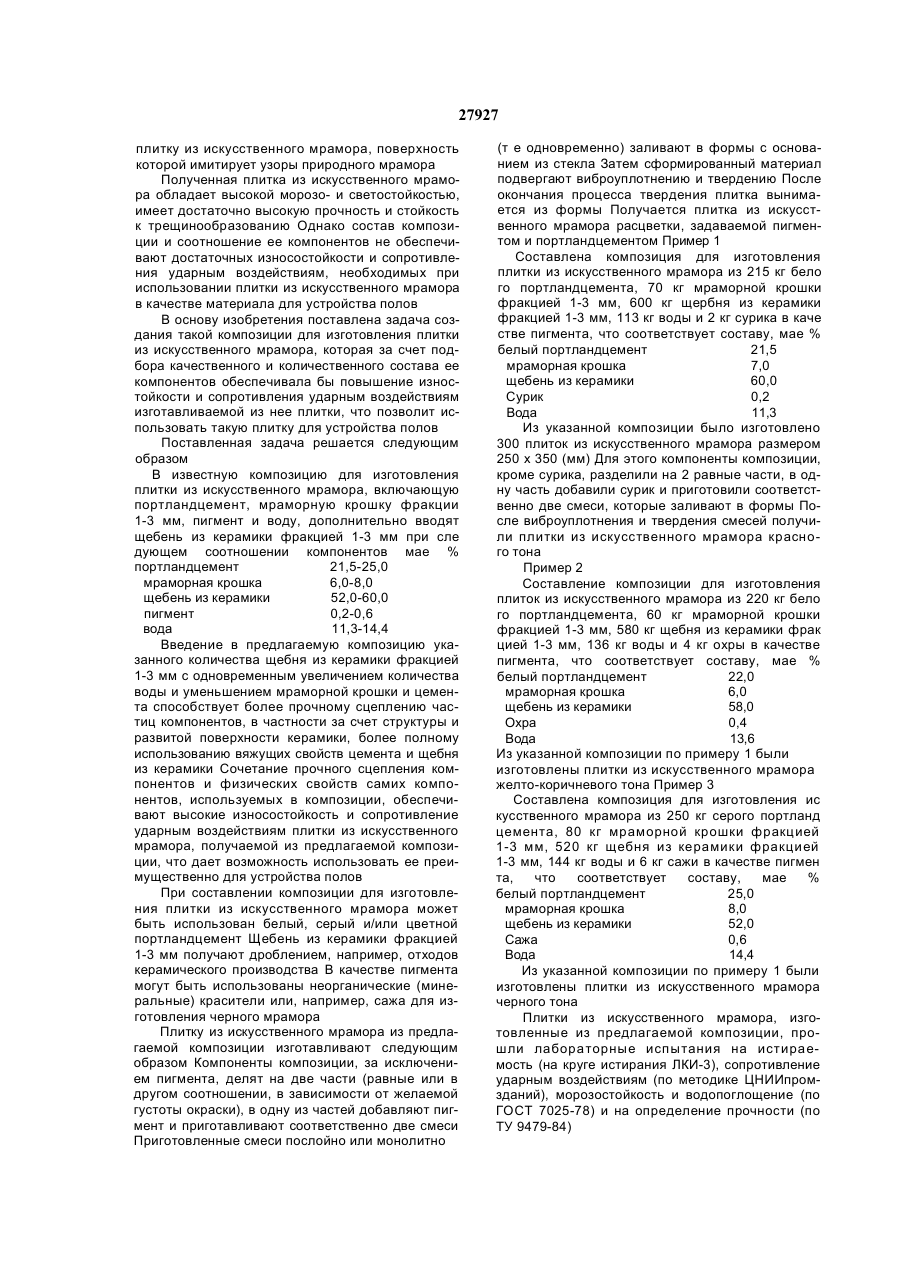

Композиция для изготовления плитки из ис кусственного мрамора, включающая портландце мент, мраморную крошку фракцией 1-3 мм, пигмент и воду, отличающаяся тем, что она дополнительно содержит щебень из керамики фракцией 1-3 мм при следующем соотношении компонентов, мас.% : портландцемент 21,5-25,0 мраморная крошка 6,0-8,0 щебень из керамики 52,0-60,0 пигмент 0,2-0.6 Вода 11,3-14,4 . Изобретение относится к области строительных материалов и может быть использовано для изговления плитки из искусственного мрамора, преимущественно для устройства полов. Одним главных эксплуатационных показателей материалов для устройства полов, помимо водостойкости, стойкости к терщинообразованию, являются износостойкость и сопротивление ударным воздействиям. При этом материал должен быть декоративно выразительным. Известна композиция для изготовления плитки из искусственного мрамора, включающая строи тельный материал гипс, портмендцемент, пиг мент, клей животный и воду при следующем соот ношении компонентов, мас.% [1]: гипс строительный 62,0-65,0 портмендцемент 8,0-12,0 клей животный 0,35-0,4 пигмент 0,6-0,65 вода 25,0-26,0 Из указанных компонентов приготавливают две смеси, одна из которых содержит пигмент. Приготовленными смесями заполняют форму и после твердения получают плитку из искусственного мрамора. Для устройства полов такая плитка малопригодна, т.к., материал хрупкий, обладает низкой влаго- и водостойкостью и высокой ползучестью под нагрузкой. Известна композиция для изготовления плитки из искусственного мрамора, содержащая портландцемент и песок в соотношении 1:2, водный раствор полиакрилата в количестве 20% от массы сухих компонентов и пигмент [2] К водной акриловой эмульсии добавляют смесь цемента и песка и перемешивают их до образования строительного раствора. В одну из частей этого раствора добавляют пигмент. Затем непигментированный раствор наносят на заранее отформованную подложку сплошным слоем. До окончания схватывания нанесенного слоя на него дискретно наносят пигментированный раствор, слегка заглаживают и выдерживают до отвердения. Получают плитку из искусственного мрамора. Наличие в композиции водного раствора полиакрилата повышает прочность искусственного мрамора при растяжении, увеличивает сопротивление ударным воздействиям, но одновременно вызывает рост усадочных деформаций при твердении, что приводит к трещинообразованию. Кроме того, указанный материал недостаточно водостоек Наиболее близким техническим решением к заявляемому является композиция для изготовления плитки из искусственного мрамора, включающая портландцемент, мраморную крошку фракцией 1-3 мм, пигмент и воду [1] Содержание цемента в указанной композиции по отношению к воде составляет 100:9,35, а по отношению к мраморной крошке - 2:1. Мраморную крошку используют в виде помола фракцией от 0 до 4 мм. Для изготовления плитки из искусственного мрамора из компонентов указанной композиции приготавливают две смеси, одна из которых содержит пигмент, заливают их послойно или монолитно в форму, уплотняют вибрированием. Плитку выдерживают для предварительного твердения. Затем полученную плитку подвергают грубой шлифовке, тепловой обработке и полировке. В результате получают см О со* h СМ СМ о> 27927 плитку из искусственного мрамора, поверхность которой имитирует узоры природного мрамора Полученная плитка из искусственного мрамора обладает высокой морозо- и светостойкостью, имеет достаточно высокую прочность и стойкость к трещинообразованию Однако состав композиции и соотношение ее компонентов не обеспечивают достаточных износостойкости и сопротивления ударным воздействиям, необходимых при использовании плитки из искусственного мрамора в качестве материала для устройства полов В основу изобретения поставлена задача создания такой композиции для изготовления плитки из искусственного мрамора, которая за счет подбора качественного и количественного состава ее компонентов обеспечивала бы повышение изностойкости и сопротивления ударным воздействиям изготавливаемой из нее плитки, что позволит использовать такую плитку для устройства полов Поставленная задача решается следующим образом В известную композицию для изготовления плитки из искусственного мрамора, включающую портландцемент, мраморную крошку фракции 1-3 мм, пигмент и воду, дополнительно вводят щебень из керамики фракцией 1-3 мм при сле дующем соотношении компонентов мае % портландцемент 21,5-25,0 мраморная крошка 6,0-8,0 щебень из керамики 52,0-60,0 пигмент 0,2-0,6 вода 11,3-14,4 Введение в предлагаемую композицию указанного количества щебня из керамики фракцией 1-3 мм с одновременным увеличением количества воды и уменьшением мраморной крошки и цемента способствует более прочному сцеплению частиц компонентов, в частности за счет структуры и развитой поверхности керамики, более полному использованию вяжущих свойств цемента и щебня из керамики Сочетание прочного сцепления компонентов и физических свойств самих компонентов, используемых в композиции, обеспечивают высокие износостойкость и сопротивление ударным воздействиям плитки из искусственного мрамора, получаемой из предлагаемой композиции, что дает возможность использовать ее преимущественно для устройства полов При составлении композиции для изготовления плитки из искусственного мрамора может быть использован белый, серый и/или цветной портландцемент Щебень из керамики фракцией 1-3 мм получают дроблением, например, отходов керамического производства В качестве пигмента могут быть использованы неорганические (минеральные) красители или, например, сажа для изготовления черного мрамора Плитку из искусственного мрамора из предлагаемой композиции изготавливают следующим образом Компоненты композиции, за исключением пигмента, делят на две части (равные или в другом соотношении, в зависимости от желаемой густоты окраски), в одну из частей добавляют пигмент и приготавливают соответственно две смеси Приготовленные смеси послойно или монолитно (т е одновременно) заливают в формы с основанием из стекла Затем сформированный материал подвергают виброуплотнению и твердению После окончания процесса твердения плитка вынимается из формы Получается плитка из искусственного мрамора расцветки, задаваемой пигментом и портландцементом Пример 1 Составлена композиция для изготовления плитки из искусственного мрамора из 215 кг бело го портландцемента, 70 кг мраморной крошки фракцией 1-3 мм, 600 кг щербня из керамики фракцией 1-3 мм, 113 кг воды и 2 кг сурика в каче стве пигмента, что соответствует составу, мае % белый портландцемент 21,5 мраморная крошка 7,0 щебень из керамики 60,0 Сурик 0,2 Вода 11,3 Из указанной композиции было изготовлено 300 плиток из искусственного мрамора размером 250 х 350 (мм) Для этого компоненты композиции, кроме сурика, разделили на 2 равные части, в одну часть добавили сурик и приготовили соответственно две смеси, которые заливают в формы После виброуплотнения и твердения смесей получили плитки из искусственного мрамора красного тона Пример 2 Составление композиции для изготовления плиток из искусственного мрамора из 220 кг бело го портландцемента, 60 кг мраморной крошки фракцией 1-3 мм, 580 кг щебня из керамики фрак цией 1-3 мм, 136 кг воды и 4 кг охры в качестве пигмента, что соответствует составу, мае % белый портландцемент 22,0 мраморная крошка 6,0 щебень из керамики 58,0 Охра 0,4 Вода 13,6 Из указанной композиции по примеру 1 были изготовлены плитки из искусственного мрамора желто-коричневого тона Пример 3 Составлена композиция для изготовления ис кусственного мрамора из 250 кг серого портланд цемента, 80 кг мраморной крошки фракцией 1-3 мм, 520 кг щебня из керамики фракцией 1-3 мм, 144 кг воды и 6 кг сажи в качестве пигмен та, что соответствует составу, мае % белый портландцемент 25,0 мраморная крошка 8,0 щебень из керамики 52,0 Сажа 0,6 Вода 14,4 Из указанной композиции по примеру 1 были изготовлены плитки из искусственного мрамора черного тона Плитки из искусственного мрамора, изготовленные из предлагаемой композиции, прошли лабораторные испытания на истираемость (на круге истирания ЛКИ-3), сопротивление ударным воздействиям (по методике ЦНИИпромзданий), морозостойкость и водопоглощение (по ГОСТ 7025-78) и на определение прочности (по ТУ 9479-84) 27927 Полученные результаты соответствуют требованиям СНиП (Строительные нормы и правила, ч 3), предъявляемых к строительным материалам, используемым для устройства полов. ДП "Український інститут промислової власності" (Укрпатент) Бульв Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 Підписано до друку і #~^ *£_ 2001 р Обсяг £31 обл -вид арк Формат 60x84 1/8 Тираж 50 прим Зам оЮ УкрІНТЕІ Вул Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22
