Плита облицювальна із пружного матеріалу

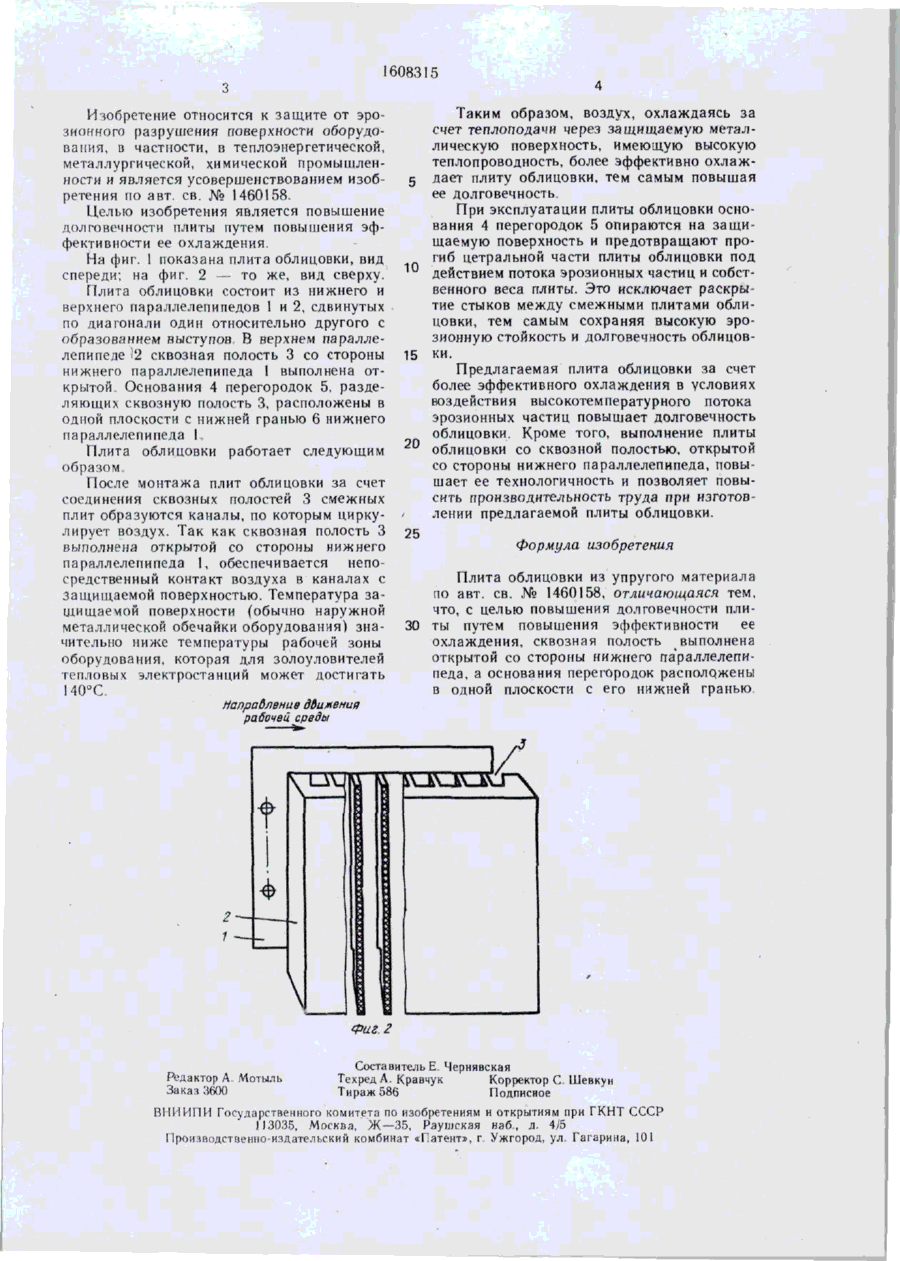

Изобретение относится к защите от эрозионного разрушения поверхности оборудо вания, в частности в теплоэнергетической, металлургической и химической промышленности. Цель изобретения — увеличение долговечности плиты облицовки путем повышения эффективности ее охлаждения. Плита облицовки содержит верхний и нижний параллелепипеды 2, 1, сдвинутые по диагонали один относительно другого с образованием выступов. В верхнем параллелепипеде 2 выполнена сквозная полость 3, разделенная перегородками 5. Сквозная полость 3 выполнена открытой со стороны нижнего параллелепипеда, а основания 4 перегородок находятся в одной плоскости с его нижней гранью. 2 ил. (Л с 3 5 5 о 00 ел Защищаемая подерхность > 14) і 608315 Изобретение относится к защите от эрозионного разрушения поверхности оборудования, в частности, в теплоэнергетической, металлургической, химической промышленности и является усовершенствованием изобретения по авт. св. № 1460158. Целью изобретения является повышение долговечности плиты путем повышения эффективности ее охлаждения. На фиг. 1 показана плита облицовки, вид спереди; на фиг. 2 - - то же, вид сверху. Плита облицовки состоит из нижнего и верхнего параллелепипедов 1 и 2, сдвинутых по диагонали один относительно другого с образованием выступов. В верхнем параллелепипеде І2 сквозная полость 3 со стороны нижнего параллелепипеда 1 выполнена открытой. Основания 4 перегородок 5. разделяющих сквозную полость 3, расположены в одной плоскости с нижней гранью 6 нижнего параллелепипеда 1. Плита облицовки работает следующим образом. После монтажа плит облицовки за счет соединения сквозных полостей 3 смежных плит образуются каналы, по которым циркулирует воздух. Так как сквозная полость 3 выполнена открытой со стороны нижнего параллелепипеда 1, обеспечивается непосредственный контакт воздуха в каналах с Защищаемой поверхностью. Температура защищаемой поверхности (обычно наружной металлической обечайки оборудования) значительно ниже температуры рабочей зоны оборудования, которая для золоуловителей тепловых электростанций может достигать 140°С Таким образом, воздух, охлаждаясь за счет теплоподачи через защищаемую металлическую поверхность, имеющую высокую теплопроводность, более эффективно охлаждает плиту облицовки, тем самым повышая ее долговечность. При эксплуатации плиты облицовки основания 4 перегородок 5 опираются на защищаемую поверхность и предотвращают прогиб цетральной части плиты облицовки под 10 действием потока эрозионных частиц и собственного веса плиты. Это исключает раскрытие стыков между смежными плитами облицовки, тем самым сохраняя высокую эрозионную стойкость и долговечность облицовки. 15 Предлагаемая плита облицовки за счет более эффективного охлаждения в условиях воздействия высокотемпературного потока эрозионных частиц повышает долговечность облицовки. Кроме того, выполнение плиты 20 облицовки со сквозной полостью, открытой со стороны нижнего параллелепипеда, повышает ее технологичность и позволяет повысить производительность труда при изготовлении предлагаемой плиты облицовки. 25 Формула изобретения Плита облицовки из упругого материала по авт. св. № 1460158, отличающаяся тем, что, с целью повышения долговечности плиее 30 ты путем повышения эффективности охлаждения, сквозная полость выполнена открытой со стороны нижнего параллелепипеда, а оснований перегородок располо,жены в одной плоскости с его нижней гранью. Направление дби/кения рабочей среды Фаг. 2 Редактор А Мотыль Заказ 3600 Составитель Е Чернявская Техред А. Кравчук Корректоре Шевкун Тираж 586 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж—35, Раушская нэб, д. 4/5 Производственно-издательский комбинат «Патент», г Ужгород, ул Гагарина, 101
