Змішувач для полімерних матеріалів

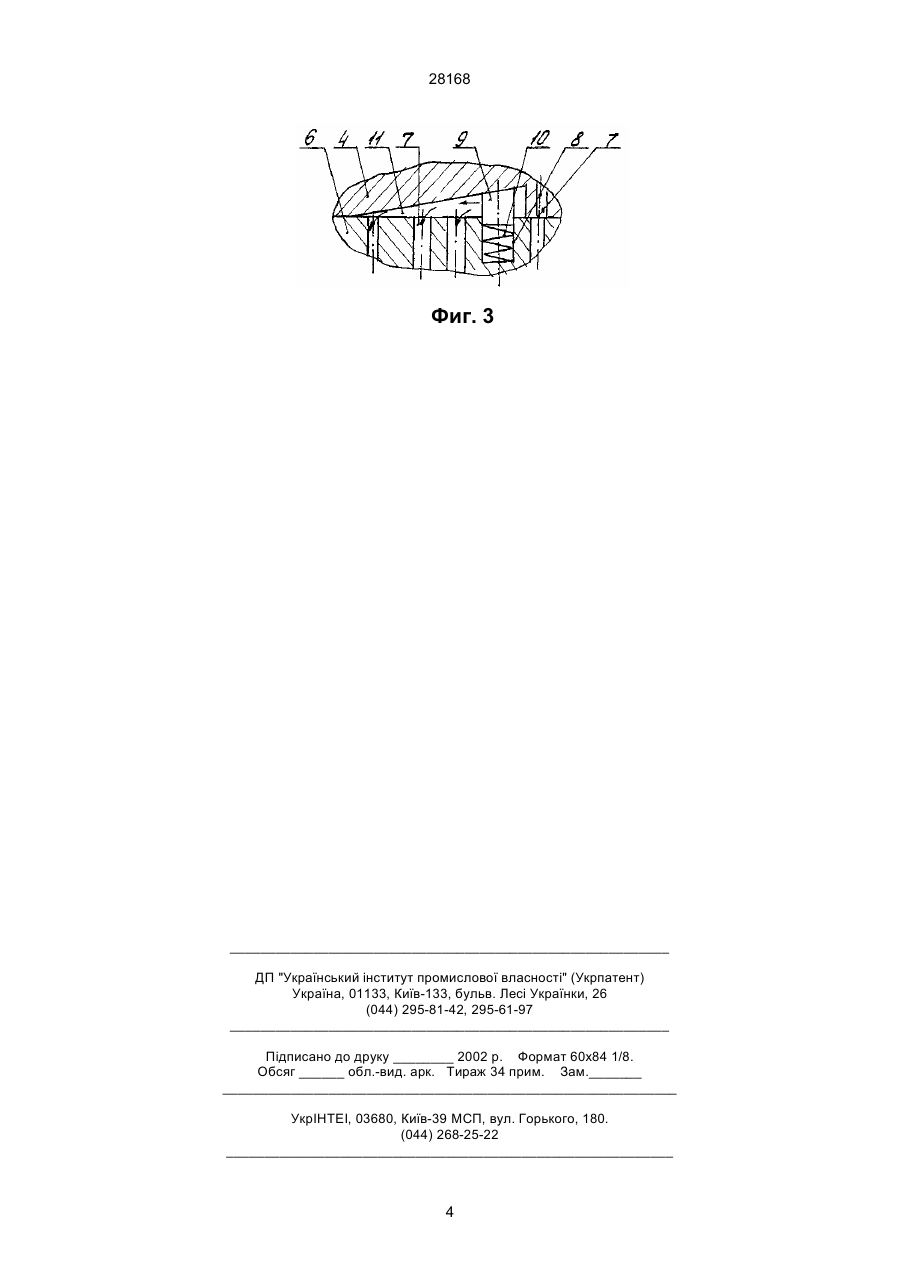

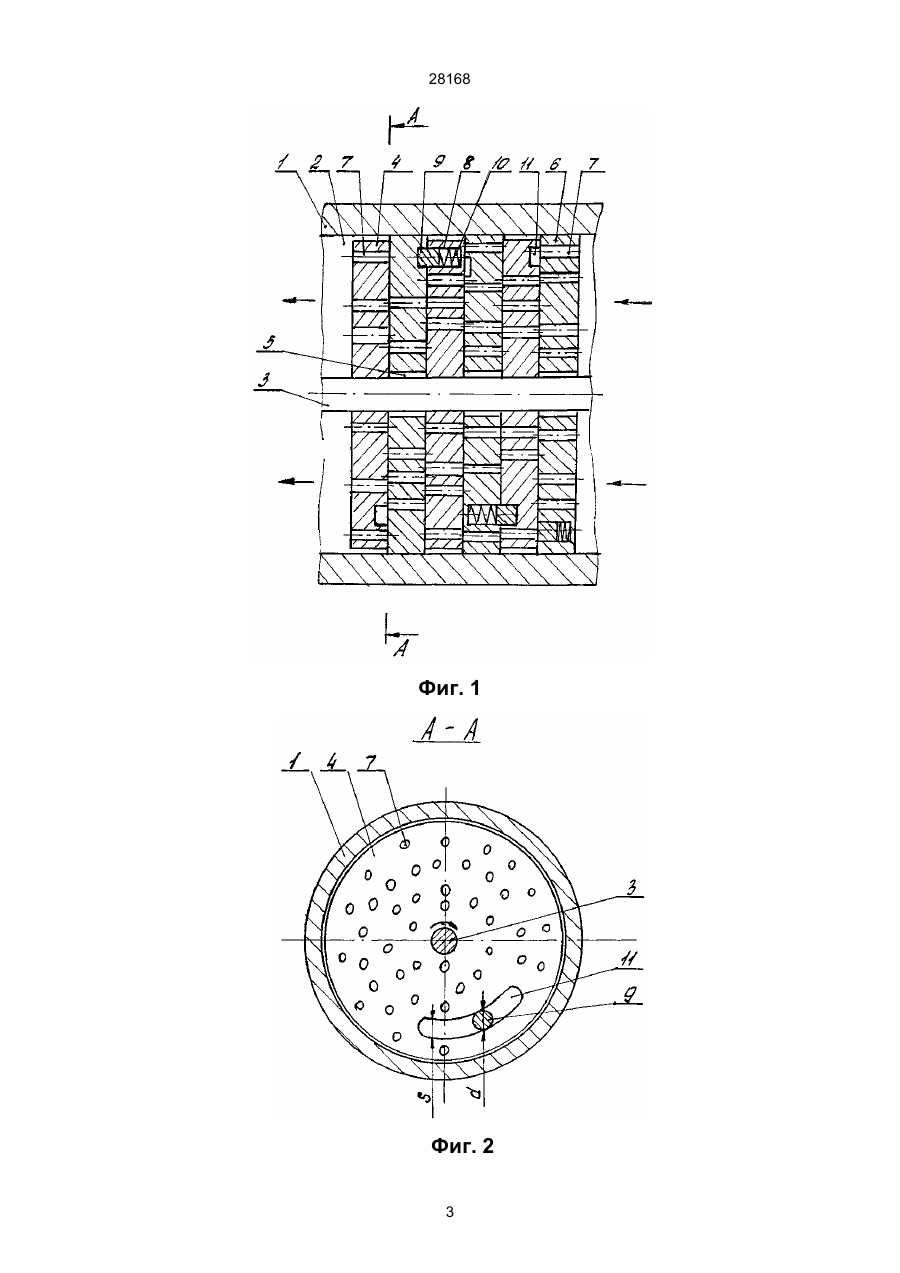

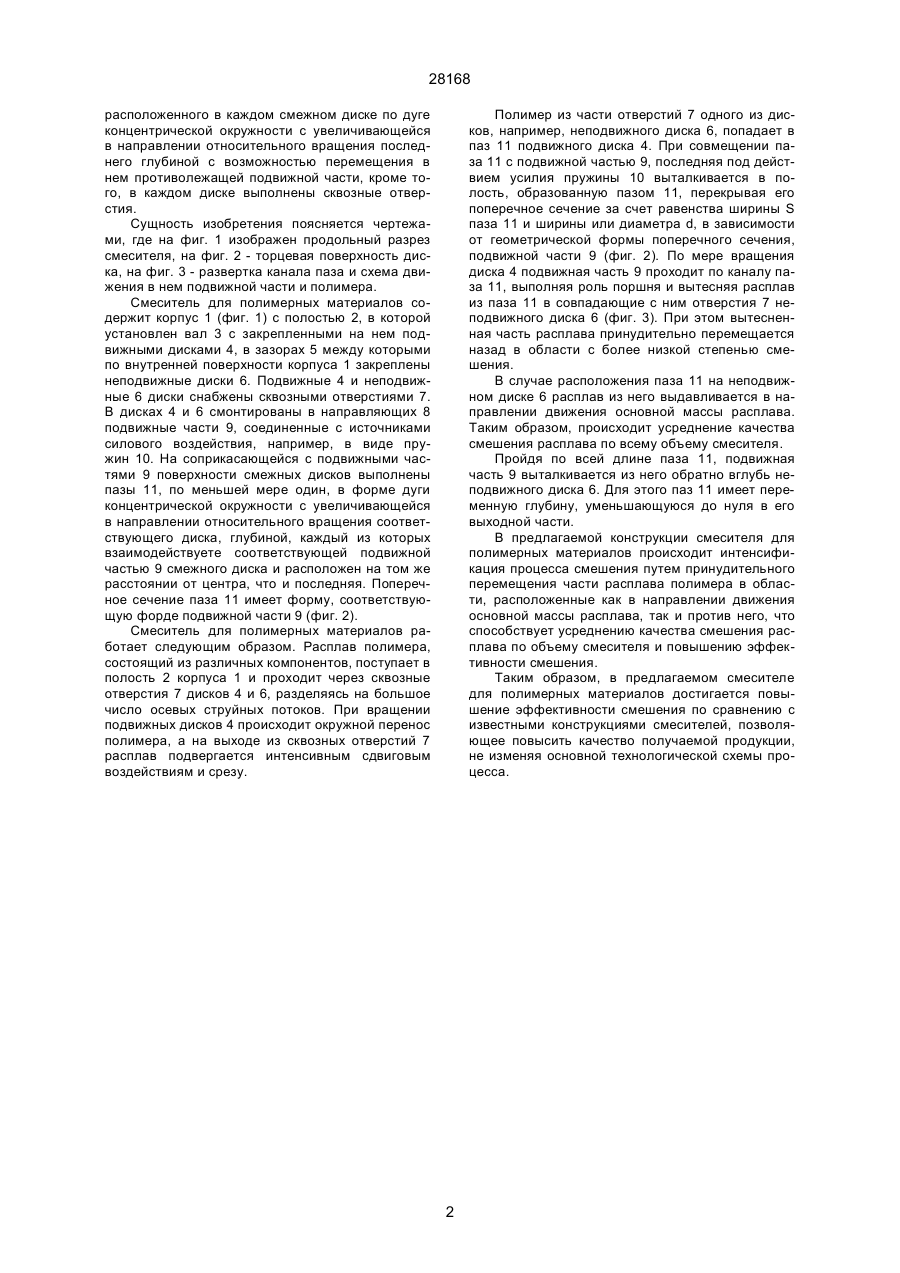

Смеситель для полимерных материалов, содержащий корпус, размещенный в полости корпуса с возможностью вращения вал, закрепленные 28168 расположенного в каждом смежном диске по дуге концентрической окружности с увеличивающейся в направлении относительного вращения последнего глубиной с возможностью перемещения в нем противолежащей подвижной части, кроме того, в каждом диске выполнены сквозные отверстия. Сущность изобретения поясняется чертежами, где на фиг. 1 изображен продольный разрез смесителя, на фиг. 2 - торцевая поверхность диска, на фиг. 3 - развертка канала паза и схема движения в нем подвижной части и полимера. Смеситель для полимерных материалов содержит корпус 1 (фиг. 1) с полостью 2, в которой установлен вал 3 с закрепленными на нем подвижными дисками 4, в зазорах 5 между которыми по внутренней поверхности корпуса 1 закреплены неподвижные диски 6. Подвижные 4 и неподвижные 6 диски снабжены сквозными отверстиями 7. В дисках 4 и 6 смонтированы в направляющих 8 подвижные части 9, соединенные с источниками силового воздействия, например, в виде пружин 10. На соприкасающейся с подвижными частями 9 поверхности смежных дисков выполнены пазы 11, по меньшей мере один, в форме дуги концентрической окружности с увеличивающейся в направлении относительного вращения соответствующего диска, глубиной, каждый из которых взаимодействуете соответствующей подвижной частью 9 смежного диска и расположен на том же расстоянии от центра, что и последняя. Поперечное сечение паза 11 имеет форму, соответствующую форде подвижной части 9 (фиг. 2). Смеситель для полимерных материалов работает следующим образом. Расплав полимера, состоящий из различных компонентов, поступает в полость 2 корпуса 1 и проходит через сквозные отверстия 7 дисков 4 и 6, разделяясь на большое число осевых струйных потоков. При вращении подвижных дисков 4 происходит окружной перенос полимера, а на выходе из сквозных отверстий 7 расплав подвергается интенсивным сдвиговым воздействиям и срезу. Полимер из части отверстий 7 одного из дисков, например, неподвижного диска 6, попадает в паз 11 подвижного диска 4. При совмещении паза 11 с подвижной частью 9, последняя под действием усилия пружины 10 выталкивается в полость, образованную пазом 11, перекрывая его поперечное сечение за счет равенства ширины S паза 11 и ширины или диаметра d, в зависимости от геометрической формы поперечного сечения, подвижной части 9 (фиг. 2). По мере вращения диска 4 подвижная часть 9 проходит по каналу паза 11, выполняя роль поршня и вытесняя расплав из паза 11 в совпадающие с ним отверстия 7 неподвижного диска 6 (фиг. 3). При этом вытесненная часть расплава принудительно перемещается назад в области с более низкой степенью смешения. В случае расположения паза 11 на неподвижном диске 6 расплав из него выдавливается в направлении движения основной массы расплава. Таким образом, происходит усреднение качества смешения расплава по всему объему смесителя. Пройдя по всей длине паза 11, подвижная часть 9 выталкивается из него обратно вглубь неподвижного диска 6. Для этого паз 11 имеет переменную глубину, уменьшающуюся до нуля в его выходной части. В предлагаемой конструкции смесителя для полимерных материалов происходит интенсификация процесса смешения путем принудительного перемещения части расплава полимера в области, расположенные как в направлении движения основной массы расплава, так и против него, что способствует усреднению качества смешения расплава по объему смесителя и повышению эффективности смешения. Таким образом, в предлагаемом смесителе для полимерных материалов достигается повышение эффективности смешения по сравнению с известными конструкциями смесителей, позволяющее повысить качество получаемой продукции, не изменяя основной технологической схемы процесса. 2 28168 Фиг. 1 Фиг. 2 3 28168 Фиг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
