Пристрій для очищення природного газу від суміші природних меркаптанів

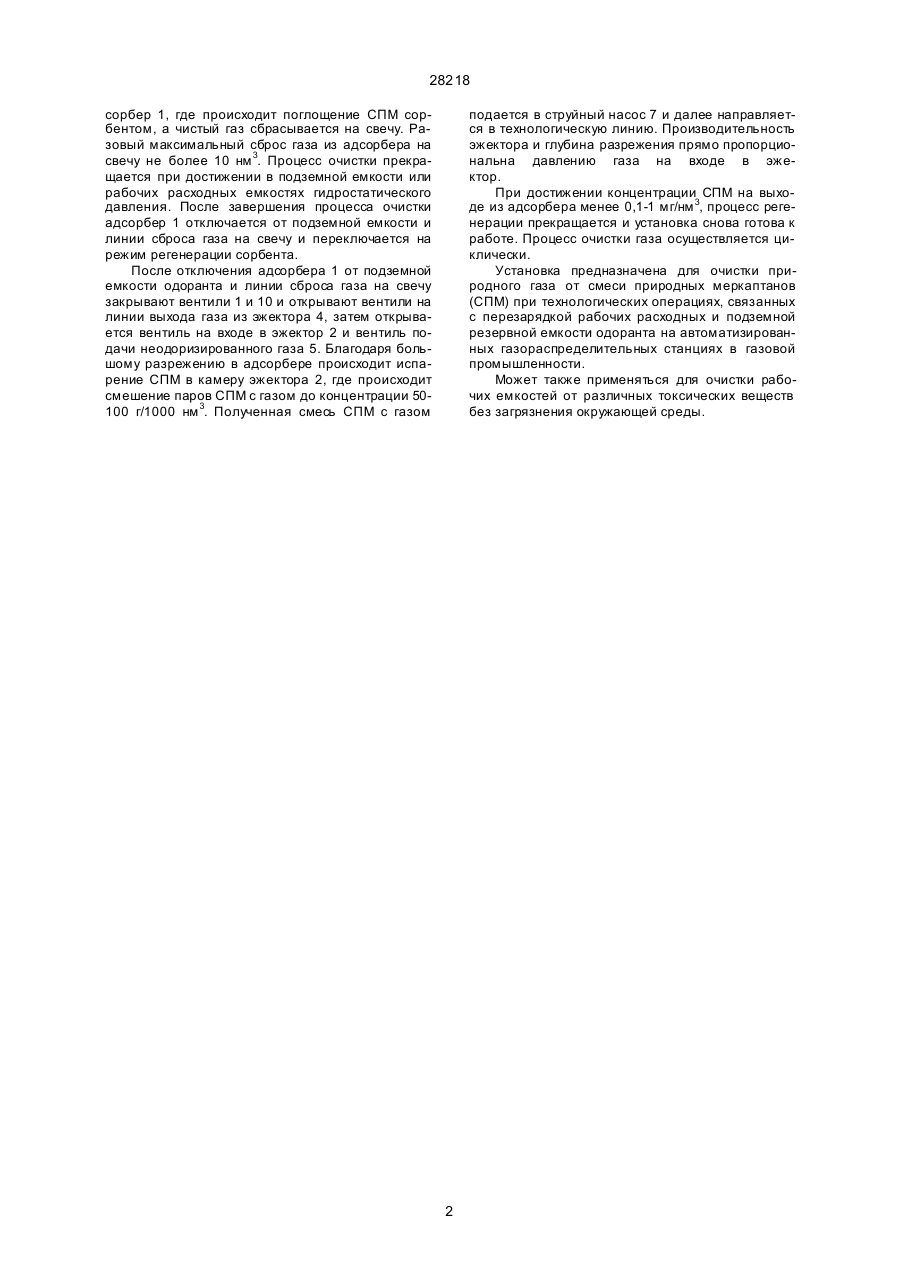

Устройство для очистки природного газа от смеси природных меркаптанов, содержащее адсорбер, отличающееся тем, что внутри адсорбера помещен патрон с сорбентом, а на линии регенерации установлен эжектор с запорными вентилями и струйный насос. (19) (21) 95083888 (22) 22.08.1995 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Шевський Анатолій Ілліч, Нагорний Олег Якович, Хоха Юрій Леонідович, Пестун Варвара Яківна (73) АКЦІОНЕРНЕ ТОВАРИСТВО "УКРГАЗПРОМ" УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ 28218 сорбер 1, где происходит поглощение СПМ сорбентом, а чистый газ сбрасывается на свечу. Разовый максимальный сброс газа из адсорбера на свечу не более 10 нм 3. Процесс очистки прекращается при достижении в подземной емкости или рабочих расходных емкостях гидростатического давления. После завершения процесса очистки адсорбер 1 отключается от подземной емкости и линии сброса газа на свечу и переключается на режим регенерации сорбента. После отключения адсорбера 1 от подземной емкости одоранта и линии сброса газа на свечу закрывают вентили 1 и 10 и открывают вентили на линии выхода газа из эжектора 4, затем открывается вентиль на входе в эжектор 2 и вентиль подачи неодоризированного газа 5. Благодаря большому разрежению в адсорбере происходит испарение СПМ в камеру эжектора 2, где происходит смешение паров СПМ с газом до концентрации 50100 г/1000 нм 3. Полученная смесь СПМ с газом подается в струйный насос 7 и далее направляется в технологическую линию. Производительность эжектора и глубина разрежения прямо пропорциональна давлению газа на входе в эжектор. При достижении концентрации СПМ на выходе из адсорбера менее 0,1-1 мг/нм 3, процесс регенерации прекращается и установка снова готова к работе. Процесс очистки газа осуществляется циклически. Установка предназначена для очистки природного газа от смеси природных меркаптанов (СПМ) при технологических операциях, связанных с перезарядкой рабочих расходных и подземной резервной емкости одоранта на автоматизированных газораспределительных станциях в газовой промышленности. Может также применяться для очистки рабочих емкостей от различных токсических веществ без загрязнения окружающей среды. 2 Фиг. 28218 3 28218 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 4
