Спосіб очищення газів від меркаптанів

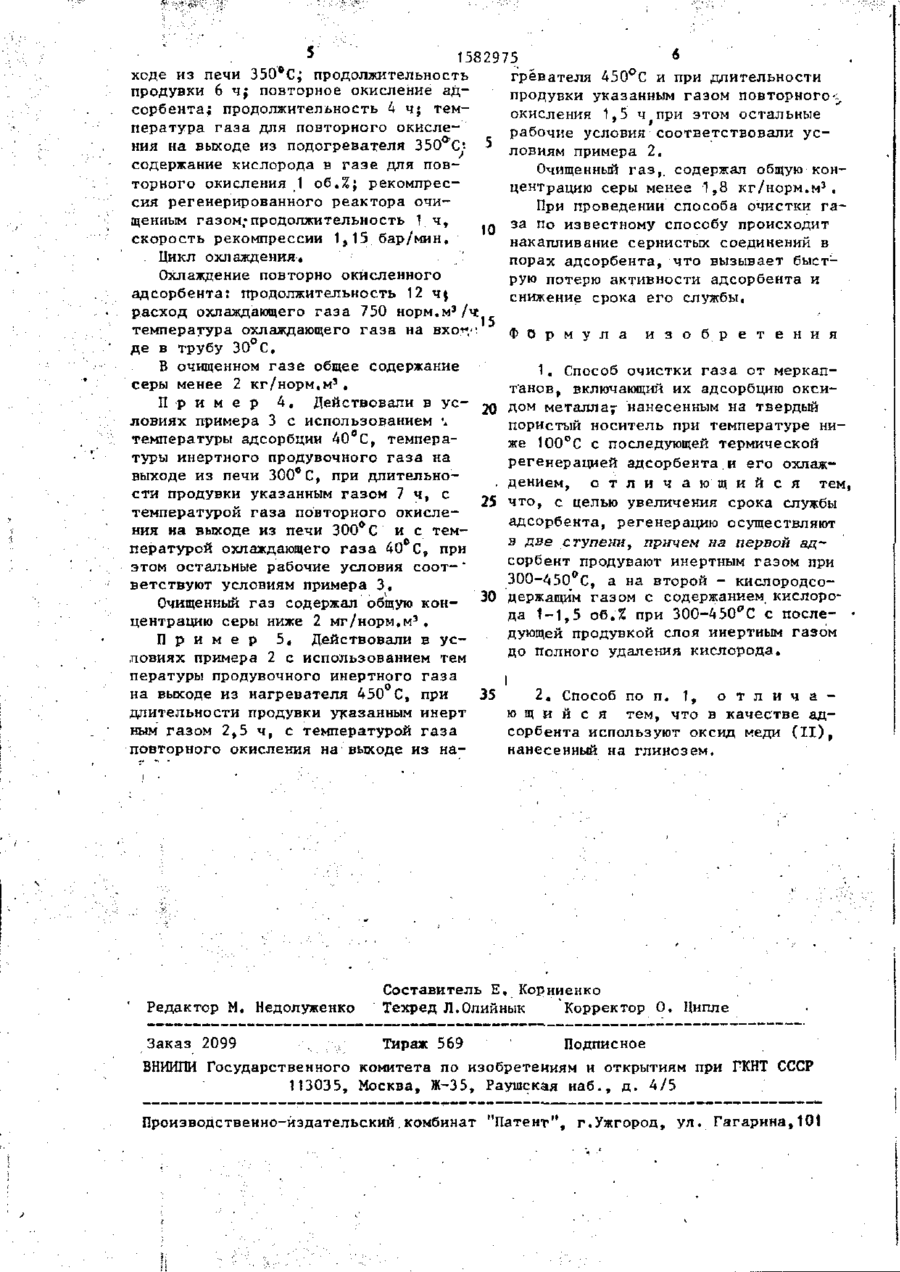

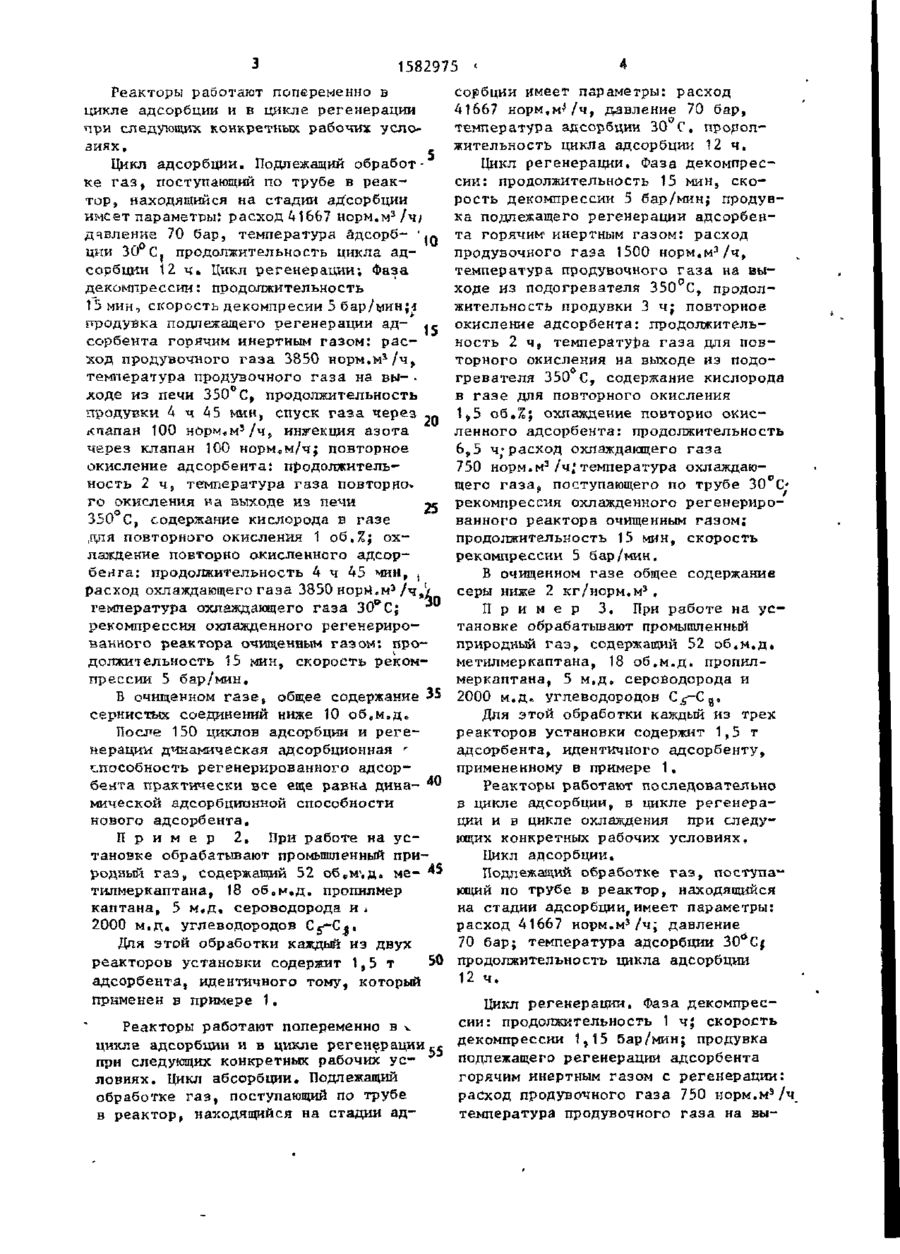

Изобретение относится к процессам очистки газов от меркаптанов путем их химического превращения и может найти применение в химической промышленности. Цель изобретения увеличение срока службы адсорбента. Для осуществления способа очистки газа от меркаптанов, включающего их адсорбцию оксидом металла, нанесенным на твердый пористый носитель при температуре ниже 100°С с последующей ^ термической регенерацией адсорбента и его охлаждением регенерацию осуществляют в две ступени, причем на первой адсорбент продувают инертным газом при 350 С, а на второй - кислород содержащим газом с содержанием кислорода 1-1,5 об Л при ЗО0-450°С с последующей продувкой слоя инертным газом до полного удаления кислорода. При этом в качестве адсорбента используют оксид меди (П), нанесенный на глинозем. Срок службы адсорбента составляет 150 циклов сорбции - десорбции при сохранении высокой эффектив-< ности очистки. 1 з,п. ф-лы. Изобретение относится к процессам очистки г а з о в от меркаптанов путем их химического превращения и может найти свое применение в химической промышленности. Цель изобретения - увеличение срока службы адсорбента. Способ реализуется следующим образом. П р и м е р 1. При работе на установке обрабатывают промышленный природный г а з , содержащий 150 о б , м . д . метилмеркаптана, 50 об.м.д* пропилмеркаптана, 5 м . д . сероводорода и 2000 м . д . углеводородов Cg— Г а» Для этой обработки каждый из двух 3 реакторов установки содержит 6,5 м адсорбента в виде шариков диаметром приблизительно 5 мм, состоящих из глинозема, пропитанного в качестве активного оксида металла 10 вес.% оксида меди (II), причем удельная поверхность указанного адсорбента сог ставляет приблизительно 190 м /г. Динамическая адсорбционная способность нового адсорбента соответствует адсорбции количества сернистых соединений типа меркаптанов, составляющего в пересчете на серу 3,5 г на 100 г адсорбента. (86) PCT/FR 86/00157 (06.05.86) (22) 09.01.87 '• (31) 8507121 (32) 10.05.85 (33) FR (46) 30.07.90. Бюп. № 28 (71) Сосьете Насьональ ЕЛФ Акитэн (Продюксьон) (ГК) (72) Робер Буарен и Жан Эльг (FR) (53) 66,074.3(088.8) (56) Авторское свидетельство СССР 1 1278005, кл. В 01 D 53/02, 1984. ? г '1°' 00 1582975 сорбции имеет параметры: расход Реакторы работают попеременно в 41667 норм.м-'/ч, давление 70 бар, цикле адсорбции и в цикле регенерации температура адсорбции 30 С. продолтри следующих конкретных рабочих усложительность цикла адсорбции 12 ч . виях. Цикл адсорбции. Подлежащий обработ • Цикл регенерации. Фаза декомпреске г а з , поступающий по трубе в р е а к сии: продолжительность 15 мин, с к о тор, находящийся на стадии абсорбции рость декомпрессии 5 бар/мин; продувимеет параметры: расход 41667 норм.м 3 /ч/ ка подлежащего регенерации адсорбендавление 70 бар 9 температура адсорб- ' та горячим инертным газом: расход ,ции 30°С, продолжительность цикла адпродувочного газа 1500 норм.м 3 /ч, сорбции 12 ч , Цикл регенерации; Фаза температура продувочного г а з а на зыдекомпрессии: продолжительность ходе из подогревателя 350°С, продол15 мин, скорость декомпресии 5 б ар /мин; \ жительность продувки 3 ч ; повторное продувка подлежащего регенерации адокисление адсорбента: продолжительсорбента горячим инертным газом: р а с ность 2 ч, температура г а з а для повход продувочного г а з а 3850 н о р м . м 3 / ч , торного окисления на выходе из подотемпература продувочного г а з а на вы- • гревателя 350 С, содержание кислорода ходе из печи 350°С, продолжительность в г а з е для повторного окисления продувки 4 ч А5 мин, спуск г а з а через 1,5 об,%; охлаждение повторно окискпапан 100 норм,м 3 /ч г инжекция азота -- ленного адсорбента: продолжительность через клапан 100 норм*м/ч; повторное 6,5 Ч' расход охлаждающего г а з а окисление адсорбента: продолжитель750 норм,м 3 /ч;температура охлаждаюность 2 ч 9 температура газа повторно» щего газа,, поступающего по трубе 30 С* го окисления я а выходе из печи рекомпрессия охлажденного регенериро350°С э содержание кислорода в газе ванного реактора очищенным газом; для повторного окисления 1 o6,%j охпродолжительность 15 мин, скорость лаждение повторно окисленного адсоррекомпрессии 5 бар/мин. бента: продолжительность 4 ч 45 мин, , В очищенном газе общее содержание расход охлаждающего г а з а 3850 норм.м 3 / ч . серы ниже 2 к г / н о р м . м 3 . температура охлаждающего г а з а 30 С; П р и м е р 3, При работе на у с рекомпрессия охлажденного регенериротановке обрабатывают промышленный ванного реактора очищенным газом: про природный г а з , содержащий 52 о б . м . д . должительность 15 мин, скорость реком метилмеркаптана, 18 о б . м . д . пропилпрессии 5 бар/мин. меркаптана, 5 м . д . сероводорода и В очищенном газе$общее содержание 35 2000 м,д. углеводородов C^g-C^, серниешх соединений ниже 10 об,м„д е Для этой обработки каждый из трех реакторов установки содержит 1,5 т После 150 циклов адсорбции и р е г е адсорбента, идентичного адсорбенту, нерации динамическая адсорбционная г примененному в примере 1, способность регенерированного адсорбента практически все еще равна динаРеакторы работают последовательно мической адсорбционной способности s цикле адсорбции, в цикле регенеранового адсорбента. ции и в цикле охлаждения при следуП р и м е р 2, При работе на у с ющих конкретных рабочих условиях. тановке обрабатывают промышленный при Цикл адсорбции. родный газ„ содержащий 52 об^м'.д, меПодлежащий обработке г а з , поступатилмеркаптана, 18 о б , м . д . пропилмер ющий по трубе в реактор, находящийся каптана, 5 м . д . сероводорода и J на стадии адсорбции,имеет параметры: 2000 м . д , углеводородов Сс"Са. расход А1667 норм.м 3 /ч; давление 6 70 бар; температура адсорбции 30 С; Для этой обработки каждый из двух 50 продолжительность цикла адсорбции реакторов установки содержит 1,5т 12 ч . адсорбента, идентичного тому, который применен в примере 1, Цикл регенерации. Фаза декомпресРеакторы работают попеременно в v цикле адсорбции и в цикле регенерации при следующих конкретных рабочих у с ловиях. Цикл абсорбции. Подлежащий обработке г а з , поступающий по трубе в реактор, находящийся на стадии ад сии: продолжительность 1 ч ; скорость декомпрессии 1,15 бар/мин; продувка подлежащего регенерации адсорбента горячим инертным газом с регенерации: 3 расход продувочного г а з а 750 норм.м /ч температура продувочного г а з а на вы 1582975 ходе из печи 350 С; продолжительность гревателя 450°С и при длительности продувки 6 ч ; повторное окисление адпродувки указанным газом повторного^ сорбента; продолжительность 4 ч ; темокисления 1 5 ч при этом остальные рабочие условия соответствовали у с пература г а з а для повторного окислеловиям примера 2. ния на выходе из подогревателя 350 С^ содержание кислорода в г а з е для повОчищенный газ,, содержал общую конторного окисления 1 об,%; рекомпресцентрацию серы менее 1,8 к г / н о р м . м 3 , сия регенерированного реактора очиПри проведении способа очистки гащенным газом;продолжительность 1 ч , за по известному способу происходит скорость рекомпрессии 1,15 бар/мин. накапливание сернистых соединений в Цикл охлаждения. порах адсорбента, что вызывает быстОхлаждение повторно окисленного рую потерю активности адсорбента и адсорбента: продолжительность 12 ч( снижение срока его службы. расход охлаждающего г а з а 750 норм,м э /ч температура охлаждающего г а з а на в х о * 1 15 Ф о р м у л а и з о б р е т е н и я де в трубу 30°С, В очищенном г а з е общее содержание 1. Способ очистки г а з а от меркапсеры менее 2 к г / н о р м . м 3 . танов, включающий их адсорбцию оксиП р и м е р 4 . Действовали в у с - 20 дом металла^- нанесенным на твердый ловиях примера 3 с использованием \ пористый носитель при температуре нитемпературы адсорбции 40°С, темпераже 100°С с последующей термической туры инертного продувочного г а з а на регенерацией адсорбента,и его охлажвыходе из печи 300°С, при длительнодением, о т л и ч а ю щ и й с я тем, сти продувки указанным газом 7 ч , с 25 что, с целью увеличения срока службы температурой г а з а повторного окислеадсорбента, регенерацию осуществляют ния на выходе из печи 300°С и с темв две ступени, причем на первой а д пературой охлаждающего г а з а 40 С, при сорбент продувают инертным газом при этом остальные рабочие условия соот-" 300-450°С, а на второй - кислородсоветствуют условиям примера 3 . 30 держащим газом с содержанием кислороОчищенный газ содержал общую конда 1-1,5 об.% при 300-450*0 с после- центрацию серы ниже 2 мт/норм.м 3 . дующей продувкой слоя инертным газом П р и м е р 5. Действовали в у с до полного удаления кислорода. ловиях примера 2 с использованием тем пературы продувочного инертного г а з а I на выходе из нагревателя 450 С, при 35 2. Способ по п. 1, о т л и ч а длительности продувки указанным инерт ю щ и й с я тем, что в качестве адным газом 2,5 ч , с температурой г а з а сорбента используют оксид меди (II), повторного окисления на выходе из нананесенный на глинозем. Редактор М, Недолуженко Составитель Е, Корниенко Техред Л.Олийнык Корректор О. Дипле Заказ 2099 Тираж 569 . Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский.комбинат "Патент", г.Ужгород, ул. Гагарина,101
