Пристрій для очищення газу від твердих часток

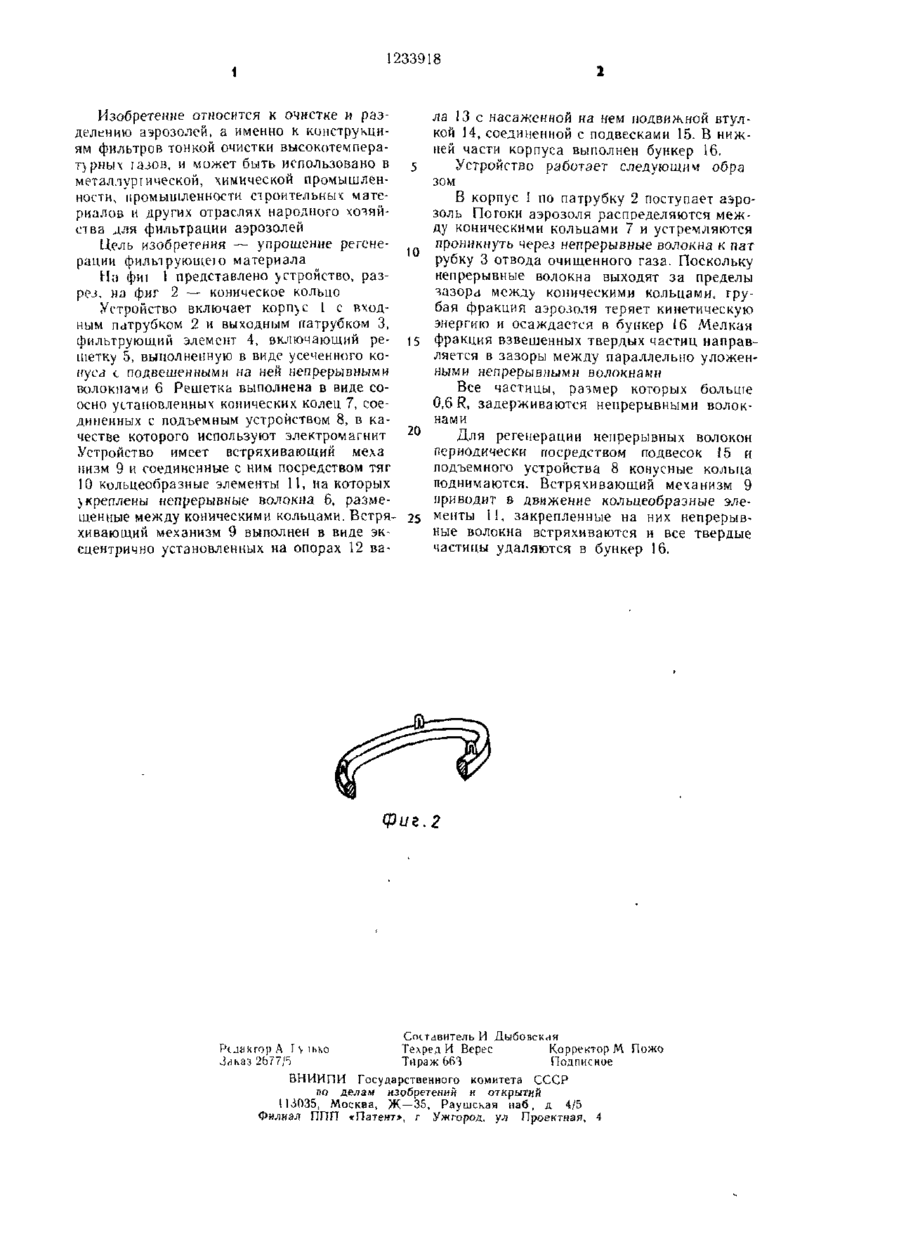

і УСТРОЙСТВО ДЛЯ ОЧИСТКИ ГАЗА ОТ ТВЕРДЫХ ЧАСТИЦ, включающее корпус L входным и выходным патруб ками и фильтрующий элемент, включающий решетку в виде усеченного конуса с подвешенными на ней непрерывными волокнами, отличающееся тем, что, с целью упрощения регенерации фильтрующего элемента, решетка выполнена в виде соосно установленных конических колец, при этом устройство снабжено подъемным устройством, соединенным с коническими кольцами решетки, встряхивающим механизмом и соединенными с ним посредством тяг кольцеобразными элементами, на которых укреплены непрерывные волокна, размещенные между коническими кольцами 2 Устройство по п 1, отличающееся тем, что в качестве подъемного устройства используют электромагнит 3. Устройство по п 1, отличающееся тем, что встряхивающий механизм выполнен в виде эксцентрично установленного на опорах вала с насаженной на нем подвижной втул кой, соединенной с подвесками. 73 12 00 00 СО 00 фиі 1233918 Изобретение относится к очистке и разделению аэрозолей, а именно к конструкциям фильтров тонкой очистки высокотемперат\рны\ іазов, и может быть использовано в металлургической, химической промышленности, промышленности строительнык материалов и других отраслях народного хозяйства для фильтрации аэрозолей Цель изобретения — упрощение регенерации фильтрующею материала На фиі 1 представлено устройство, разрез, на фиг 2 — коническое кольцо Устройство включает корп>с 1 с входным патрубком 2 и выходным патрубком 3, фильтрующий элемент 4, включающий решетку 5, выполненную в виде усеченного конуса с подвешенными на ней непрерывными волокнами 6 Решетка выполнена в виде соосно установленных комических колец 7, соединенных с подъемным устройством 8, в качестве которого используют электромагнит Устройство имеет встряхивающий меха низм 9 и соединенные с ним посредством тяг 10 кольцеобразные элементы 11, на которых >креплены непрерывные волокна б, размещенные между коническими кольцами. Встряхивающий механизм 9 выполнен в виде эксцентрично установленных на опорах 12 ва 10 15 20 25 ла 13 с насаженной на нем подвижной втулкой 14,соединенной с подвесками 15. В нижней части корпуса выполнен бункер 16. Устройство работает следующим обра зо м В корпус I по патрубку 2 поступает аэрозоль Потоки аэрозоля распределяются между коническими кольцами 7 и устремляются проникнуть черел непрерывные волокна к пат рубку 3 отвода очищенного газа. Поскольку непрерывные волокна выходят за пределы зазора межд^ коническими кольцами, грубая фракция аэрозоля теряет кинетическую энергию и осаждается в бункер 16 Мелкая фракция взвешенных твердых частиц направляется в зазоры между параллельно уложенными непрерывными волокнами Все частицы, размер которых больше 0,6 R, задерживаются непрерывными волокнами Для регенерации непрерывных волокон периодически посредством подвесок 1 5 и подъемного устройства 8 конусные кольца поднимаются. Встряхивающий механизм 9 приводит в движение кольцеобразные элементы ІІ, закрепленные на них непрерывные волокна встряхиваются и все твердые частицы удаляются в бункер 16. фиг.2 Составитель И Дыбовския Техред И Верес Корректор М Пожо Тираж 663. Подписное ВНИИПИ Государственного комитета СССР по делам изобретений н открытий 1 13035, Москва, Ж—35, Раушская наб, д 4/5 Филиал ППП «Патент», г Ужгород, у л Проектная, 4 Г-Чдакгор A I v іько 2677/5
