Спосіб зведення будівельної конструкції
Формула / Реферат
1. Спосіб зведення будівельної конструкції, що включає збирання каркаса з металевих профілів, на якому закріплюють щити незнімної тонкостінної опалубки і заливають у простір між ними шар заповнювача, який відрізняється тим, що щити опалубки виконані у вигляді гіпсокартонної або цементностружкової плити, яка має принаймні одну гладку поверхню, що утворює лицьову поверхню конструкції, а як заповнювач використовують пінобетон.
2. Спосіб за п. 1, який відрізняється тим, що після збирання каркаса здійснюють розміщення на ньому інженерних комунікацій.
3. Спосіб за п. 1 або 2, який відрізняється тим, що як металеві профілі каркаса використовують профілі для кріплення гіпсокартонних плит.
4. Спосіб за п. 3, який відрізняється тим, що металеві профілі каркаса скріплюють між собою за допомогою саморізів.
5. Спосіб за будь-яким з пп. 1-4, який відрізняється тим, що закріплюють щити незнімної тонкостінної опалубки, які мають принаймні одну водонепроникну поверхню.
6. Спосіб за будь-яким з пп. 1-4, який відрізняється тим, що після закріплення щитів незнімної тонкостінної опалубки на поверхні щитів формують принаймні одну водонепроникну поверхню шляхом нанесення водовідштовхувальної плівки.
7. Спосіб за будь-яким з пп. 1-4, який відрізняється тим, що після закріплення щитів незнімної тонкостінної опалубки на поверхні щитів формують принаймні одну водонепроникну поверхню шляхом нанесення водовідштовхувального шару.
8. Спосіб за будь-яким з пп. 1-7, який відрізняється тим, що використовують щит тонкостінної незнімної опалубки з товщиною 8-20 мм.
9. Спосіб за будь-яким з пп. 1-8, який відрізняється тим, що заливають шар заповнювача товщиною 200-400 мм.
10. Спосіб за п. 9, який відрізняється тим, що при використанні як щита опалубки гіпсокартонної плити шар заповнювача заливають поступово з висотою заливання до 0,2 м на добу.
11. Спосіб за п. 9, який відрізняється тим, що при використанні як щита опалубки цементностружкової плити шар заповнювача заливають поступово з висотою заливання до 1 м на добу.
Текст

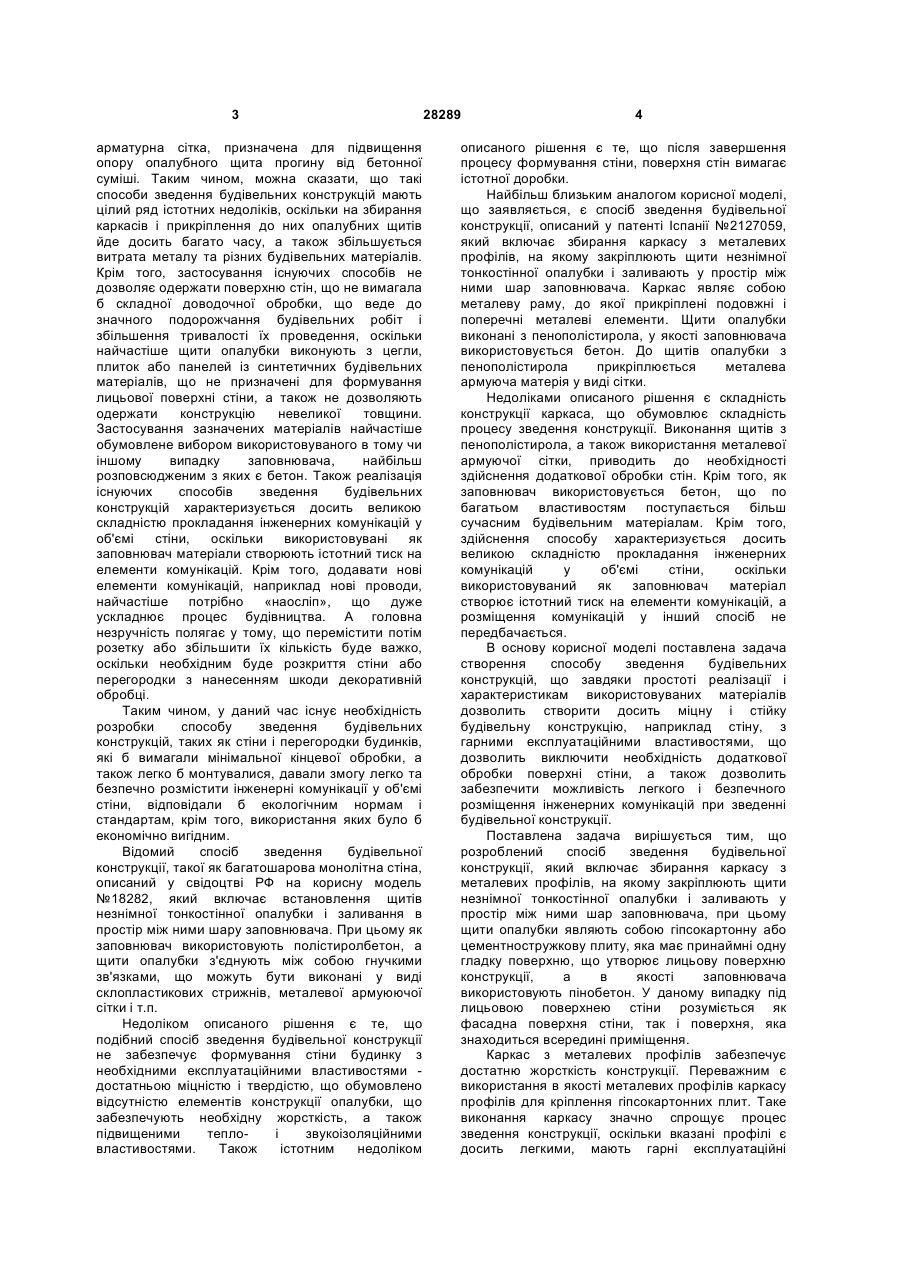

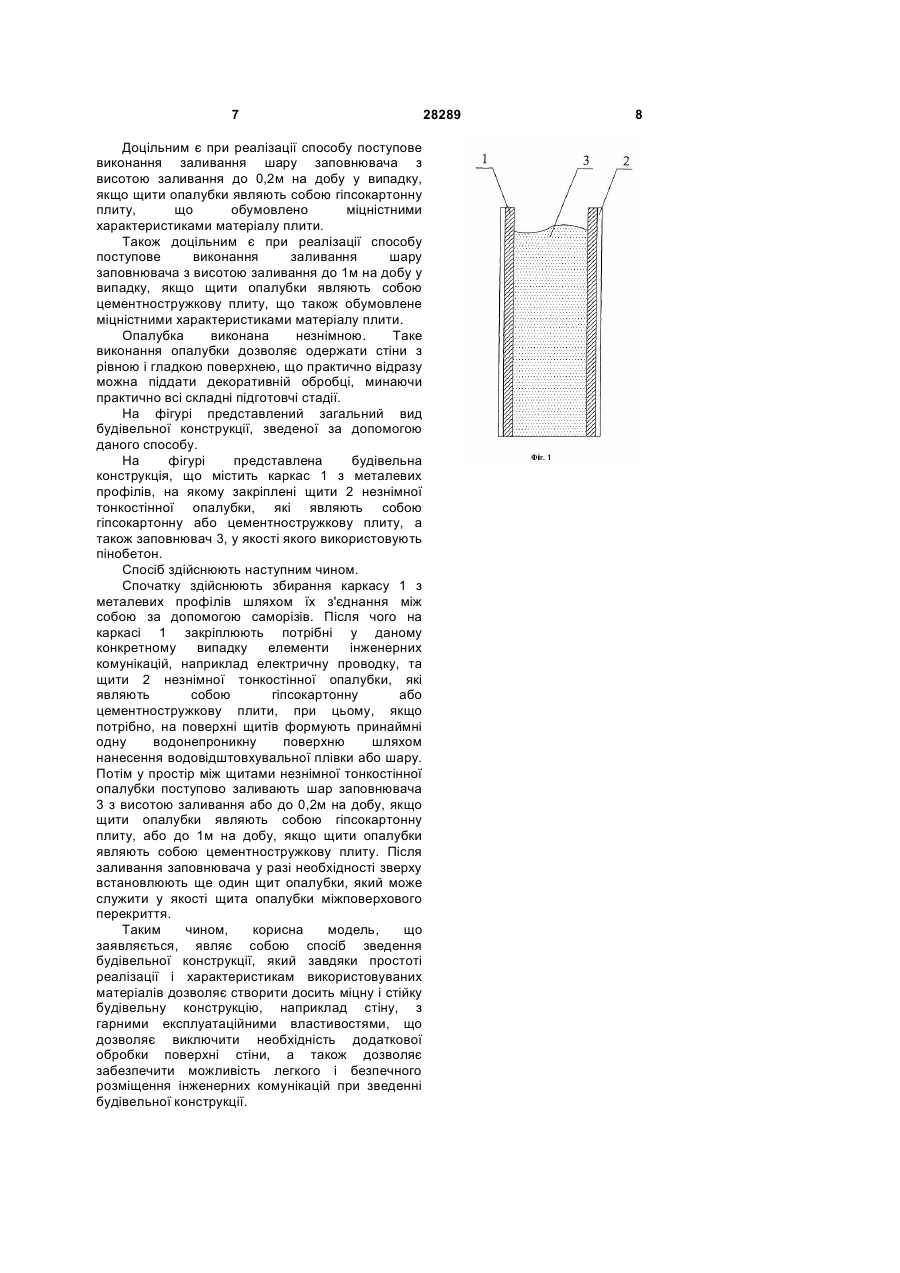

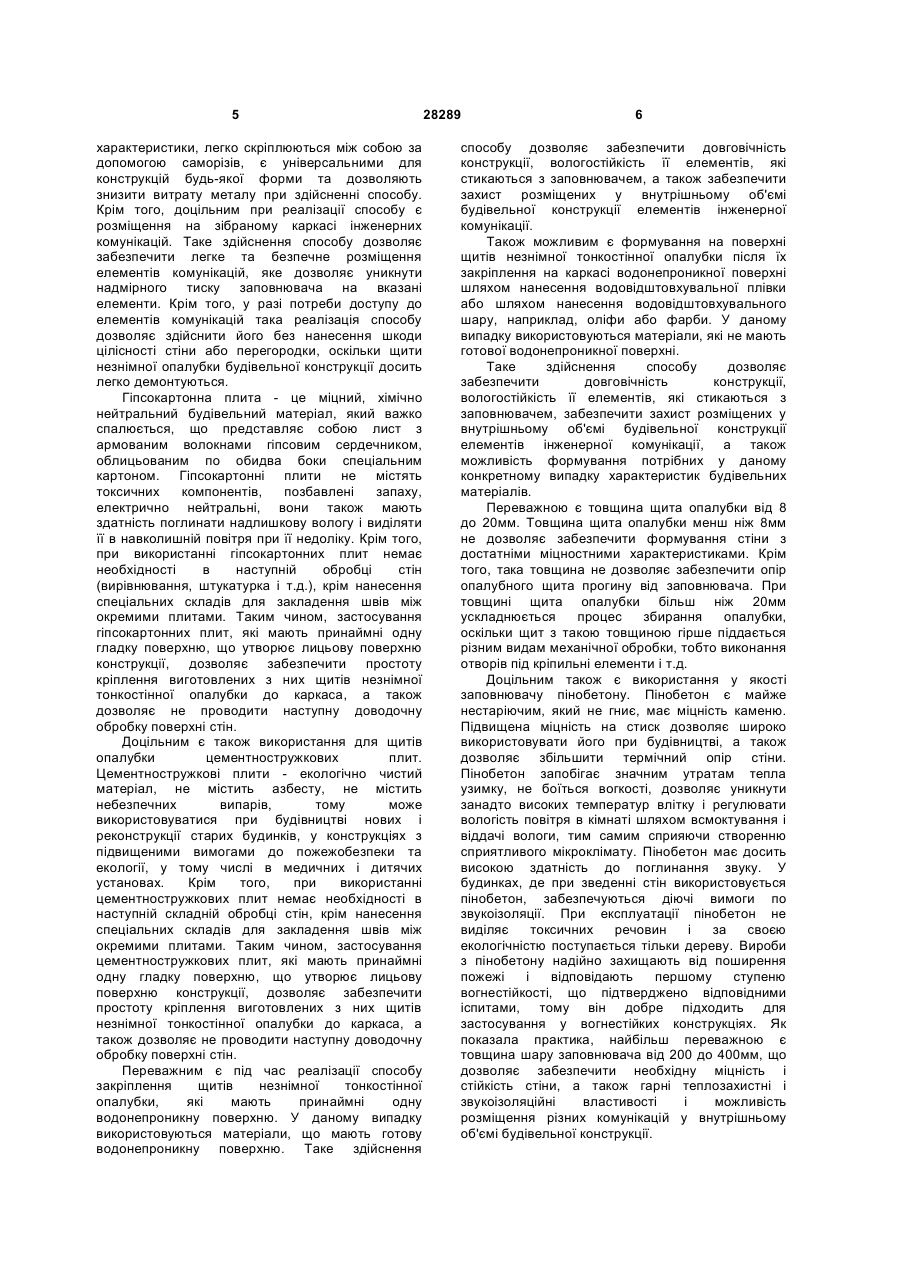

1. Спосіб зведення будівельної конструкції, що включає збирання каркаса з металевих профілів, на якому закріплюють щити незнімної тонкостінної опалубки і заливають у простір між ними шар заповнювача, який відрізняється тим, що щити опалубки виконані у вигляді гіпсокартонної або цементностружкової плити, яка має принаймні одну гладку поверхню, що утворює лицьову поверхню конструкції, а як заповнювач використовують пінобетон. 2. Спосіб за п. 1, який відрізняється тим, що після збирання каркаса здійснюють розміщення на ньому інженерних комунікацій. 3. Спосіб за п. 1 або 2, який відрізняється тим, що як металеві профілі каркаса використовують профілі для кріплення гіпсокартонних плит. 4. Спосіб за п. 3, який відрізняється тим, що металеві профілі каркаса скріплюють між собою за допомогою саморізів. 5. Спосіб за будь-яким з пп. 1-4, який відрізняється тим, що закріплюють щити U 2 28289 1 3 арматурна сітка, призначена для підвищення опору опалубного щита прогину від бетонної суміші. Таким чином, можна сказати, що такі способи зведення будівельних конструкцій мають цілий ряд істотних недоліків, оскільки на збирання каркасів і прикріплення до них опалубних щитів йде досить багато часу, а також збільшується витрата металу та різних будівельних матеріалів. Крім того, застосування існуючих способів не дозволяє одержати поверхню стін, що не вимагала б складної доводочної обробки, що веде до значного подорожчання будівельних робіт і збільшення тривалості їх проведення, оскільки найчастіше щити опалубки виконують з цегли, плиток або панелей із синтетичних будівельних матеріалів, що не призначені для формування лицьової поверхні стіни, а також не дозволяють одержати конструкцію невеликої товщини. Застосування зазначених матеріалів найчастіше обумовлене вибором використовуваного в тому чи іншому випадку заповнювача, найбільш розповсюдженим з яких є бетон. Також реалізація існуючих способів зведення будівельних конструкцій характеризується досить великою складністю прокладання інженерних комунікацій у об'ємі стіни, оскільки використовувані як заповнювач матеріали створюють істотний тиск на елементи комунікацій. Крім того, додавати нові елементи комунікацій, наприклад нові проводи, найчастіше потрібно «наосліп», що дуже ускладнює процес будівництва. А головна незручність полягає у тому, що перемістити потім розетку або збільшити їх кількість буде важко, оскільки необхідним буде розкриття стіни або перегородки з нанесенням шкоди декоративній обробці. Таким чином, у даний час існує необхідність розробки способу зведення будівельних конструкцій, таких як стіни і перегородки будинків, які б вимагали мінімальної кінцевої обробки, а також легко б монтувалися, давали змогу легко та безпечно розмістити інженерні комунікації у об'ємі стіни, відповідали б екологічним нормам і стандартам, крім того, використання яких було б економічно вигідним. Відомий спосіб зведення будівельної конструкції, такої як багатошарова монолітна стіна, описаний у свідоцтві РФ на корисну модель №18282, який включає встановлення щитів незнімної тонкостінної опалубки і заливання в простір між ними шару заповнювача. При цьому як заповнювач використовують полістиролбетон, а щити опалубки з'єднують між собою гнучкими зв'язками, що можуть бути виконані у виді склопластикових стрижнів, металевої армуюючої сітки і т.п. Недоліком описаного рішення є те, що подібний спосіб зведення будівельної конструкції не забезпечує формування стіни будинку з необхідними експлуатаційними властивостями достатньою міцністю і твердістю, що обумовлено відсутністю елементів конструкції опалубки, що забезпечують необхідну жорсткість, а також підвищеними теплоі звукоізоляційними властивостями. Також істотним недоліком 28289 4 описаного рішення є те, що після завершення процесу формування стіни, поверхня стін вимагає істотної доробки. Найбільш близьким аналогом корисної моделі, що заявляється, є спосіб зведення будівельної конструкції, описаний у патенті Іспанії №2127059, який включає збирання каркасу з металевих профілів, на якому закріплюють щити незнімної тонкостінної опалубки і заливають у простір між ними шар заповнювача. Каркас являє собою металеву раму, до якої прикріплені подовжні і поперечні металеві елементи. Щити опалубки виконані з пенополістирола, у якості заповнювача використовується бетон. До щитів опалубки з пенополістирола прикріплюється металева армуюча матерія у виді сітки. Недоліками описаного рішення є складність конструкції каркаса, що обумовлює складність процесу зведення конструкції. Виконання щитів з пенополістирола, а також використання металевої армуючої сітки, приводить до необхідності здійснення додаткової обробки стін. Крім того, як заповнювач використовується бетон, що по багатьом властивостям поступається більш сучасним будівельним матеріалам. Крім того, здійснення способу характеризується досить великою складністю прокладання інженерних комунікацій у об'ємі стіни, оскільки використовуваний як заповнювач матеріал створює істотний тиск на елементи комунікацій, а розміщення комунікацій у інший спосіб не передбачається. В основу корисної моделі поставлена задача створення способу зведення будівельних конструкцій, що завдяки простоті реалізації і характеристикам використовуваних матеріалів дозволить створити досить міцну і стійку будівельну конструкцію, наприклад стіну, з гарними експлуатаційними властивостями, що дозволить виключити необхідність додаткової обробки поверхні стіни, а також дозволить забезпечити можливість легкого і безпечного розміщення інженерних комунікацій при зведенні будівельної конструкції. Поставлена задача вирішується тим, що розроблений спосіб зведення будівельної конструкції, який включає збирання каркасу з металевих профілів, на якому закріплюють щити незнімної тонкостінної опалубки і заливають у простір між ними шар заповнювача, при цьому щити опалубки являють собою гіпсокартонну або цементностружкову плиту, яка має принаймні одну гладку поверхню, що утворює лицьову поверхню конструкції, а в якості заповнювача використовують пінобетон. У даному випадку під лицьовою поверхнею стіни розуміється як фасадна поверхня стіни, так і поверхня, яка знаходиться всередині приміщення. Каркас з металевих профілів забезпечує достатню жорсткість конструкції. Переважним є використання в якості металевих профілів каркасу профілів для кріплення гіпсокартонних плит. Таке виконання каркасу значно спрощує процес зведення конструкції, оскільки вказані профілі є досить легкими, мають гарні експлуатаційні 5 характеристики, легко скріплюються між собою за допомогою саморізів, є універсальними для конструкцій будь-якої форми та дозволяють знизити витрату металу при здійсненні способу. Крім того, доцільним при реалізації способу є розміщення на зібраному каркасі інженерних комунікацій. Таке здійснення способу дозволяє забезпечити легке та безпечне розміщення елементів комунікацій, яке дозволяє уникнути надмірного тиску заповнювача на вказані елементи. Крім того, у разі потреби доступу до елементів комунікацій така реалізація способу дозволяє здійснити його без нанесення шкоди цілісності стіни або перегородки, оскільки щити незнімної опалубки будівельної конструкції досить легко демонтуються. Гіпсокартонна плита - це міцний, хімічно нейтральний будівельний матеріал, який важко спалюється, що представляє собою лист з армованим волокнами гіпсовим сердечником, облицьованим по обидва боки спеціальним картоном. Гіпсокартонні плити не містять токсичних компонентів, позбавлені запаху, електричнo нейтральні, вони також мають здатність поглинати надлишкову вологу і виділяти її в навколишній повітря при її недоліку. Крім того, при використанні гіпсокартонних плит немає необхідності в наступній обробці стін (вирівнювання, штукатурка і т.д.), крім нанесення спеціальних складів для закладення швів між окремими плитами. Таким чином, застосування гіпсокартонних плит, які мають принаймні одну гладку поверхню, що утворює лицьову поверхню конструкції, дозволяє забезпечити простоту кріплення виготовлених з них щитів незнімної тонкостінної опалубки до каркаса, а також дозволяє не проводити наступну доводочну обробку поверхні стін. Доцільним є також використання для щитів опалубки цементностружкових плит. Цементностружкові плити - екологічно чистий матеріал, не містить азбесту, не містить небезпечних випарів, тому може використовуватися при будівництві нових і реконструкції старих будинків, у конструкціях з підвищеними вимогами до пожежобезпеки та екології, у тому числі в медичних і дитячих установах. Крім того, при використанні цементностружкових плит немає необхідності в наступній складній обробці стін, крім нанесення спеціальних складів для закладення швів між окремими плитами. Таким чином, застосування цементностружкових плит, які мають принаймні одну гладку поверхню, що утворює лицьову поверхню конструкції, дозволяє забезпечити простоту кріплення виготовлених з них щитів незнімної тонкостінної опалубки до каркаса, а також дозволяє не проводити наступну доводочну обробку поверхні стін. Переважним є під час реалізації способу закріплення щитів незнімної тонкостінної опалубки, які мають принаймні одну водонепроникну поверхню. У даному випадку використовуються матеріали, що мають готову водонепроникну поверхню. Таке здійснення 28289 6 способу дозволяє забезпечити довговічність конструкції, вологостійкість її елементів, які стикаються з заповнювачем, а також забезпечити захист розміщених у внутрішньому об'ємі будівельної конструкції елементів інженерної комунікації. Також можливим є формування на поверхні щитів незнімної тонкостінної опалубки після їх закріплення на каркасі водонепроникної поверхні шляхом нанесення водовідштовхувальної плівки або шляхом нанесення водовідштовхувального шару, наприклад, оліфи або фарби. У даному випадку використовуються матеріали, які не мають готової водонепроникної поверхні. Таке здійснення способу дозволяє забезпечити довговічність конструкції, вологостійкість її елементів, які стикаються з заповнювачем, забезпечити захист розміщених у внутрішньому об'ємі будівельної конструкції елементів інженерної комунікації, а також можливість формування потрібних у даному конкретному випадку характеристик будівельних матеріалів. Переважною є товщина щита опалубки від 8 до 20мм. Товщина щита опалубки менш ніж 8мм не дозволяє забезпечити формування стіни з достатніми міцностними характеристиками. Крім того, така товщина не дозволяє забезпечити опір опалубного щита прогину від заповнювача. При товщині щита опалубки більш ніж 20мм ускладнюється процес збирання опалубки, оскільки щит з такою товщиною гірше піддається різним видам механічної обробки, тобто виконання отворів під кріпильні елементи і т.д. Доцільним також є використання у якості заповнювачу пінобетону. Пінобетон є майже нестаріючим, який не гниє, має міцність каменю. Підвищена міцність на стиск дозволяє широко використовувати його при будівництві, а також дозволяє збільшити термічний опір стіни. Пінобетон запобігає значним утратам тепла узимку, не боїться вогкості, дозволяє уникнути занадто високих температур влітку і регулювати вологість повітря в кімнаті шляхом всмоктування і віддачі вологи, тим самим сприяючи створенню сприятливого мікроклімату. Пінобетон має досить високою здатність до поглинання звуку. У будинках, де при зведенні стін використовується пінобетон, забезпечуються діючі вимоги по звукоізоляції. При експлуатації пінобетон не виділяє токсичних речовин і за своєю екологічністю поступається тільки дереву. Вироби з пінобетону надійно захищають від поширення пожежі і відповідають першому ступеню вогнестійкості, що підтверджено відповідними іспитами, тому він добре підходить для застосування у вогнестійких конструкціях. Як показала практика, найбільш переважною є товщина шару заповнювача від 200 до 400мм, що дозволяє забезпечити необхідну міцність і стійкість стіни, а також гарні теплозахистні і звукоізоляційні властивості і можливість розміщення різних комунікацій у внутрішньому об'ємі будівельної конструкції. 7 Доцільним є при реалізації способу поступове виконання заливання шару заповнювача з висотою заливання до 0,2м на добу у випадку, якщо щити опалубки являють собою гіпсокартонну плиту, що обумовлено міцнiстними характеристиками матеріалу плити. Також доцільним є при реалізації способу поступове виконання заливання шару заповнювача з висотою заливання до 1м на добу у випадку, якщо щити опалубки являють собою цементностружкову плиту, що також обумовлене міцністними характеристиками матеріалу плити. Опалубка виконана незнімною. Таке виконання опалубки дозволяє одержати стіни з рівною і гладкою поверхнею, що практично відразу можна піддати декоративній обробці, минаючи практично всі складні підготовчі стадії. На фігурі представлений загальний вид будівельної конструкції, зведеної за допомогою даного способу. На фігурі представлена будівельна конструкція, що містить каркас 1 з металевих профілів, на якому закріплені щити 2 незнімної тонкостінної опалубки, які являють собою гіпсокартонну або цементностружкову плиту, а також заповнювач 3, у якості якого використовують пінобетон. Спосіб здійснюють наступним чином. Спочатку здійснюють збирання каркасу 1 з металевих профілів шляхом їх з'єднання між собою за допомогою саморізів. Після чого на каркасі 1 закріплюють потрібні у даному конкретному випадку елементи інженерних комунікацій, наприклад електричну проводку, та щити 2 незнімної тонкостінної опалубки, які являють собою гіпсокартонну або цементностружкову плити, при цьому, якщо потрібно, на поверхні щитів формують принаймні одну водонепроникну поверхню шляхом нанесення водовідштовхувальної плівки або шару. Потім у простір між щитами незнімної тонкостінної опалубки поступово заливають шар заповнювача 3 з висотою заливання або до 0,2м на добу, якщо щити опалубки являють собою гіпсокартонну плиту, або до 1м на добу, якщо щити опалубки являють собою цементностружкову плиту. Після заливання заповнювача у разі необхідності зверху встановлюють ще один щит опалубки, який може служити у якості щита опалубки міжповерхового перекриття. Таким чином, корисна модель, що заявляється, являє собою спосіб зведення будівельної конструкції, який завдяки простоті реалізації і характеристикам використовуваних матеріалів дозволяє створити досить міцну і стійку будівельну конструкцію, наприклад стіну, з гарними експлуатаційними властивостями, що дозволяє виключити необхідність додаткової обробки поверхні стіни, а також дозволяє забезпечити можливість легкого і безпечного розміщення інженерних комунікацій при зведенні будівельної конструкції. 28289 8
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for erection of building structure
Автори англійськоюHaplevskyi Mykhailo Volodymyrovych
Назва патенту російськоюСпособ возведения строительной конструкции
Автори російськоюГаплевский Михаил Владимирович
