Елемент незнімної будівельної опалубки

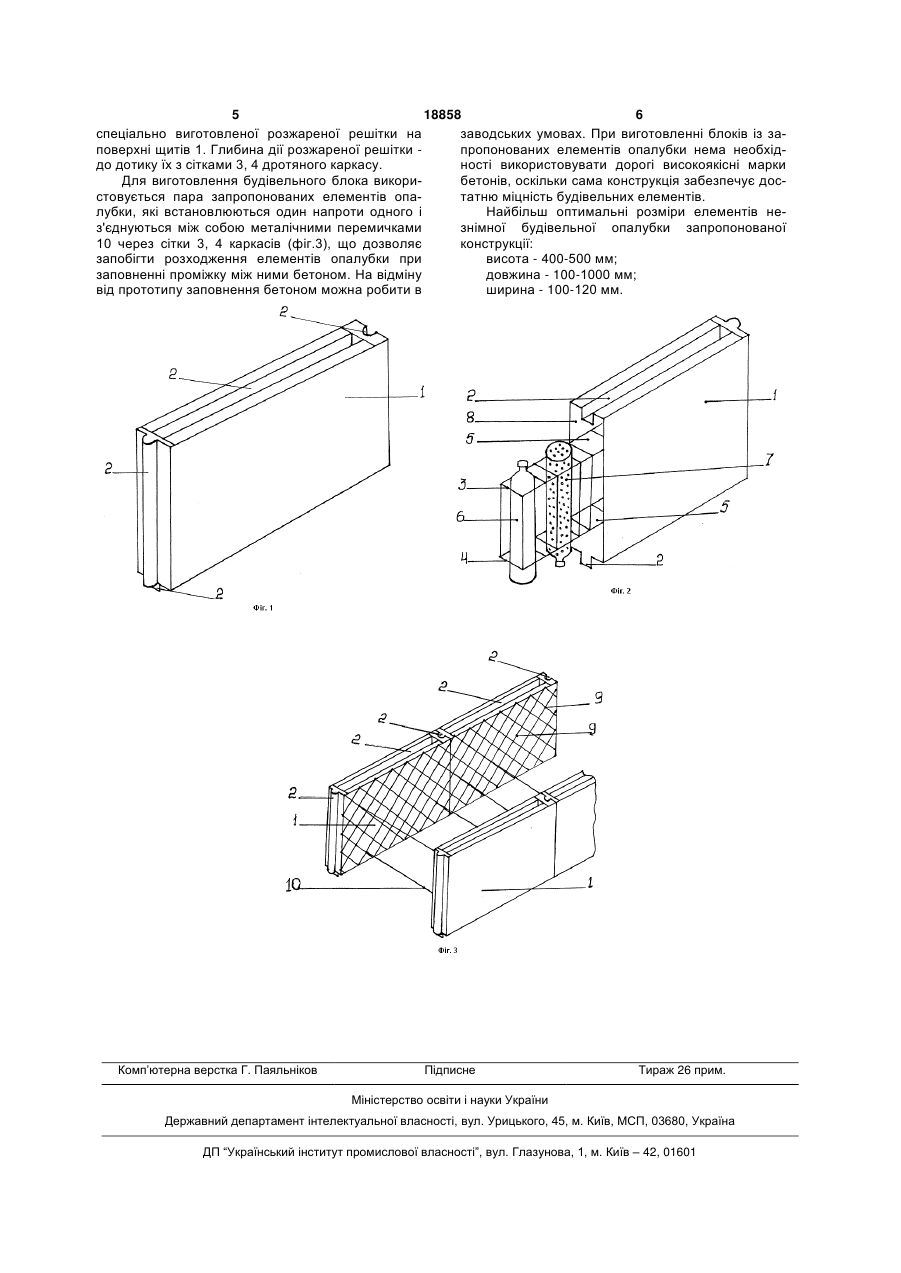

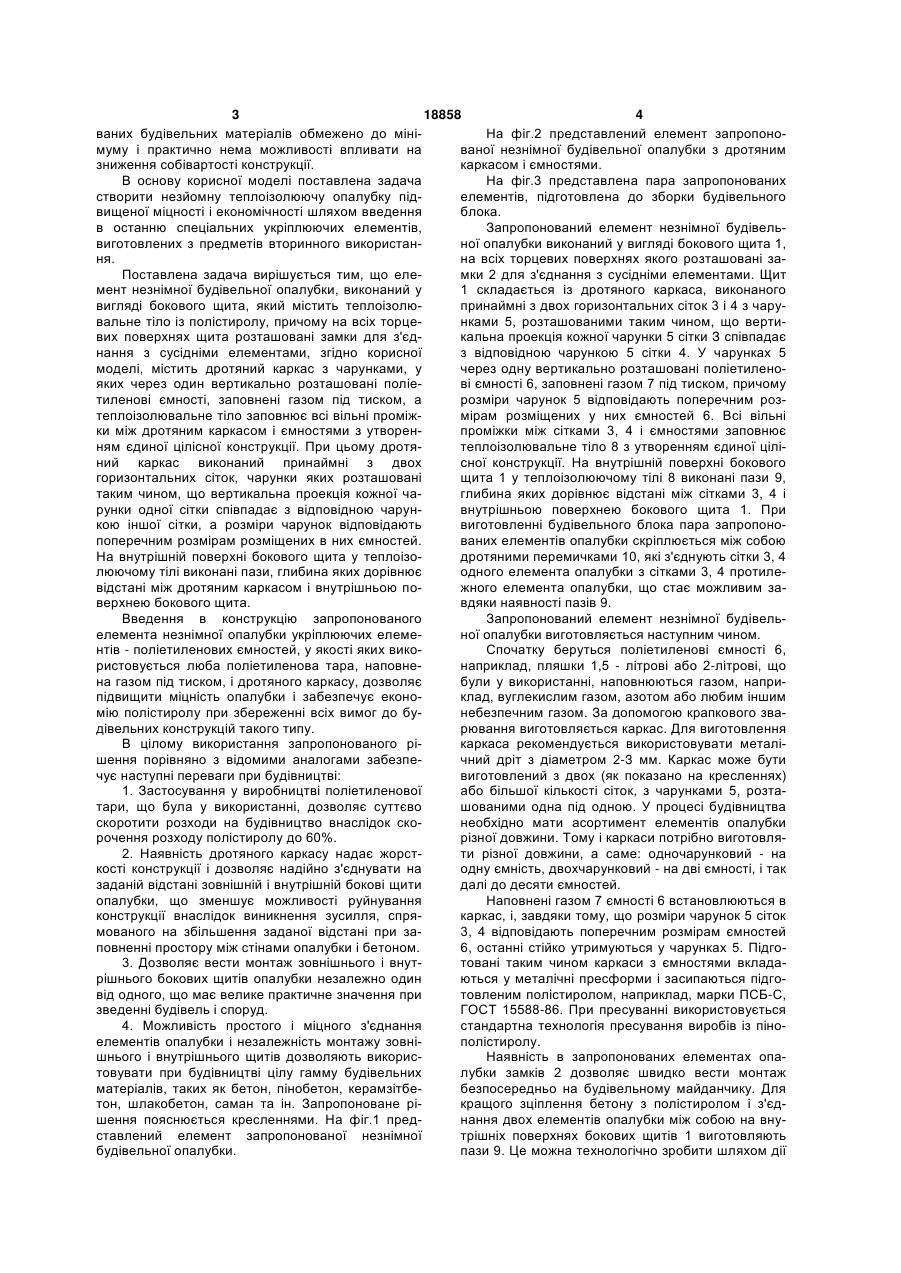

1. Елемент незнімної будівельної опалубки, виконаний у вигляді бокового щита, який містить теплоізолювальне тіло із полістиролу, на всіх торцевих поверхнях щита розташовані замки для з'єднання з сусідніми елементами, який відрізняється тим, що елемент містить дротяний каркас з чарунками, у яких через одну вертикально розташовані поліетиленові ємності, заповнені газом під тиском, а теплоізолювальне тіло заповнює усі ві 3 18858 4 ваних будівельних матеріалів обмежено до мініНа фіг.2 представлений елемент запропономуму і практично нема можливості впливати на ваної незнімної будівельної опалубки з дротяним зниження собівартості конструкції. каркасом і ємностями. В основу корисної моделі поставлена задача На фіг.3 представлена пара запропонованих створити незйомну теплоізолюючу опалубку піделементів, підготовлена до зборки будівельного вищеної міцності і економічності шляхом введення блока. в останню спеціальних укріплюючих елементів, Запропонований елемент незнімної будівельвиготовлених з предметів вторинного використанної опалубки виконаний у вигляді бокового щита 1, ня. на всіх торцевих поверхнях якого розташовані заПоставлена задача вирішується тим, що елемки 2 для з'єднання з сусідніми елементами. Щит мент незнімної будівельної опалубки, виконаний у 1 складається із дротяного каркаса, виконаного вигляді бокового щита, який містить теплоізолюпринаймні з двох горизонтальних сіток 3 і 4 з чарувальне тіло із полістиролу, причому на всіх торценками 5, розташованими таким чином, що вертивих поверхнях щита розташовані замки для з'єдкальна проекція кожної чарунки 5 сітки З співпадає нання з сусідніми елементами, згідно корисної з відповідною чарункою 5 сітки 4. У чарунках 5 моделі, містить дротяний каркас з чарунками, у через одну вертикально розташовані поліетиленояких через один вертикально розташовані поліеві ємності 6, заповнені газом 7 під тиском, причому тиленові ємності, заповнені газом під тиском, а розміри чарунок 5 відповідають поперечним розтеплоізолювальне тіло заповнює всі вільні проміжмірам розміщених у них ємностей 6. Всі вільні ки між дротяним каркасом і ємностями з утворенпроміжки між сітками 3, 4 і ємностями заповнює ням єдиної цілісної конструкції. При цьому дротятеплоізолювальне тіло 8 з утворенням єдиної ціліний каркас виконаний принаймні з двох сної конструкції. На внутрішній поверхні бокового горизонтальних сіток, чарунки яких розташовані щита 1 у теплоізолюючому тілі 8 виконані пази 9, таким чином, що вертикальна проекція кожної чаглибина яких дорівнює відстані між сітками 3, 4 і рунки одної сітки співпадає з відповідною чарунвнутрішньою поверхнею бокового щита 1. При кою іншої сітки, а розміри чарунок відповідають виготовленні будівельного блока пара запропонопоперечним розмірам розміщених в них ємностей. ваних елементів опалубки скріплюється між собою На внутрішній поверхні бокового щита у теплоізодротяними перемичками 10, які з'єднують сітки 3, 4 люючому тілі виконані пази, глибина яких дорівнює одного елемента опалубки з сітками 3, 4 протилевідстані між дротяним каркасом і внутрішньою пожного елемента опалубки, що стає можливим заверхнею бокового щита. вдяки наявності пазів 9. Введення в конструкцію запропонованого Запропонований елемент незнімної будівельелемента незнімної опалубки укріплюючих елеменої опалубки виготовляється наступним чином. нтів - поліетиленових ємностей, у якості яких викоСпочатку беруться поліетиленові ємності 6, ристовується люба поліетиленова тара, наповненаприклад, пляшки 1,5 - літрові або 2-літрові, що на газом під тиском, і дротяного каркасу, дозволяє були у використанні, наповнюються газом, наприпідвищити міцність опалубки і забезпечує еконоклад, вуглекислим газом, азотом або любим іншим мію полістиролу при збереженні всіх вимог до бунебезпечним газом. За допомогою крапкового звадівельних конструкцій такого типу. рювання виготовляється каркас. Для виготовлення В цілому використання запропонованого рікаркаса рекомендується використовувати металішення порівняно з відомими аналогами забезпечний дріт з діаметром 2-3 мм. Каркас може бути чує наступні переваги при будівництві: виготовлений з двох (як показано на кресленнях) 1. Застосування у виробництві поліетиленової або більшої кількості сіток, з чарунками 5, розтатари, що була у використанні, дозволяє суттєво шованими одна під одною. У процесі будівництва скоротити розходи на будівництво внаслідок сконеобхідно мати асортимент елементів опалубки рочення розходу полістиролу до 60%. різної довжини. Тому і каркаси потрібно виготовля2. Наявність дротяного каркасу надає жорстти різної довжини, а саме: одночарунковий - на кості конструкції і дозволяє надійно з'єднувати на одну ємність, двохчарунковий - на дві ємності, і так заданій відстані зовнішній і внутрішній бокові щити далі до десяти ємностей. опалубки, що зменшує можливості руйнування Наповнені газом 7 ємності 6 встановлюються в конструкції внаслідок виникнення зусилля, спрякаркас, і, завдяки тому, що розміри чарунок 5 сіток мованого на збільшення заданої відстані при за3, 4 відповідають поперечним розмірам ємностей повненні простору між стінами опалубки і бетоном. 6, останні стійко утримуються у чарунках 5. Підго3. Дозволяє вести монтаж зовнішнього і внуттовані таким чином каркаси з ємностями вкладарішнього бокових щитів опалубки незалежно один ються у металічні пресформи і засипаються підговід одного, що має велике практичне значення при товленим полістиролом, наприклад, марки ПСБ-С, зведенні будівель і споруд. ГОСТ 15588-86. При пресуванні використовується 4. Можливість простого і міцного з'єднання стандартна технологія пресування виробів із піноелементів опалубки і незалежність монтажу зовніполістиролу. шнього і внутрішнього щитів дозволяють викорисНаявність в запропонованих елементах опатовувати при будівництві цілу гамму будівельних лубки замків 2 дозволяє швидко вести монтаж матеріалів, таких як бетон, пінобетон, керамзітбебезпосередньо на будівельному майданчику. Для тон, шлакобетон, саман та ін. Запропоноване рікращого зціплення бетону з полістиролом і з'єдшення пояснюється кресленнями. На фіг.1 преднання двох елементів опалубки між собою на внуставлений елемент запропонованої незнімної трішніх поверхнях бокових щитів 1 виготовляють будівельної опалубки. пази 9. Це можна технологічно зробити шляхом дії 5 18858 6 спеціально виготовленої розжареної решітки на заводських умовах. При виготовленні блоків із заповерхні щитів 1. Глибина дії розжареної решітки пропонованих елементів опалубки нема необхіддо дотику їх з сітками 3, 4 дротяного каркасу. ності використовувати дорогі високоякісні марки Для виготовлення будівельного блока викорибетонів, оскільки сама конструкція забезпечує досстовується пара запропонованих елементів опататню міцність будівельних елементів. лубки, які встановлюються один напроти одного і Найбільш оптимальні розміри елементів нез'єднуються між собою металічними перемичками знімної будівельної опалубки запропонованої 10 через сітки 3, 4 каркасів (фіг.3), що дозволяє конструкції: запобігти розходження елементів опалубки при висота - 400-500 мм; заповненні проміжку між ними бетоном. На відміну довжина - 100-1000 мм; від прототипу заповнення бетоном можна робити в ширина - 100-120 мм. Комп’ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
