Електромагнітний сепаратор

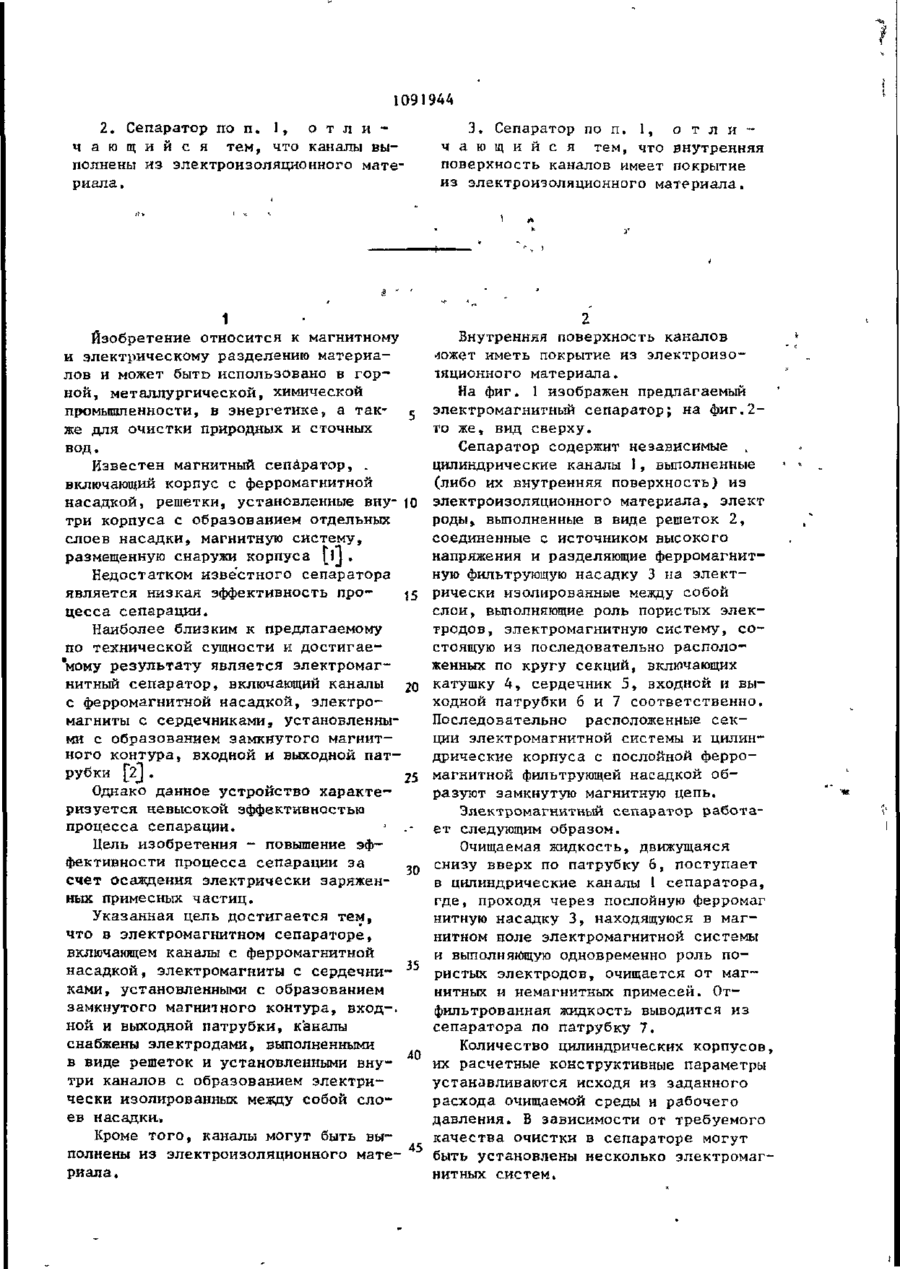

I. ЭЛЕКТРОМАГНИТНЫЙ СЕПАРАТОР, включающий каналы с ферромагнитной насадкой, электромагниты с сердечниками, установленными с образованием замкнутого магнитного контура, входной и выходной патрубки, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективности процесса сепарации за счет осаждения электрически заряженных примесных частиц, каналы снабжены электродами, выполненными в виде решеток и установленными внутри каналов с образованием электрически изолированных между собой слоев насадки. о © 1091944 2, С е п а р а т о р по п . 1 , о т л и ч а ю щ и й с я т е м , что каналы в ы полнены и з э л е к т р о и з о л я ц и о н н о г о материала. 3 , Сепаратор по п . 1, о т л и ч а ю щ и й с я т е м , что в н у т р е н н я я п о в е р х н о с т ь к а н а л о в имеет покрытие из электроизоляционного материала. 1 Изобретение относится к магнитному и электрическому разделению материалов и может быте использовано в горной, металлургической, химической промышленности, в энергетике, а также для очистки природных и сточных вод. Известен магнитный сепаратор, . включающий корпус с ферромагнитной насадкой, решетки, установленные вну- to три корпуса с образованием отдельных слоев насадки, магнитную систему, размещенную снаружи корпуса [1J , Недостатком изве'стного сепаратора является низкая эффективность про15 цесса сепарации. Наиболее близким к предлагаемому по технической сущности и достигаемому результату является электромагнитный сепаратор, включающий каналы 20 с ферромагнитной насадкой, электромагниты с сердечниками, установленными с образованием замкнутого магнитного контура, входной и выходной патрубки [2] . 25 Однако данное устройство характеризуется невысокой эффективностью процесса сепарации. Цель изобретения - повышение эффективности процесса сепарации за 30 счет осаждения электрически заряженных примесных частиц. Указанная цель достигается тем, что в электромагнитном сепараторе, включающем каналы с ферромагнитной насадкой, электромагниты с сердечни- 35 Внутренняя поверхность каналов •южет иметь покрытие из электроизоіяционного материала. На фиг. 1 изображен предлагаемый электромагнитный сепаратор; на фиг.2то же, вид сверху. Сепаратор содержит независимые L цилиндрические каналы 1, выполненные (либо их внутренняя поверхность) из электроизоляционного материала, элект роды, выполненные в виде решеток 2, соединенные с источником высокого напряжения и разделяющие ферромагнитную фильтрующую насадку 3 на электрически изолированные между собой слои, выполняющие роль пористых электродов, электромагнитную систему, состоящую из последовательно расположенных по кругу секций, включающих катушку 4, сердечник 5, входной и выходной патрубки 6 и 7 соответственно. Последовательно расположенные секции электромагнитной системы и цилиндрические корпуса с послойной ферромагнитной фильтрующей насадкой образуют замкнутую магнитную цепь. Электромагнитный сепаратор работает следующим образом. Очищаемая жидкость, движущаяся снизу вверх по патрубку 6, поступает в цилиндрические каналы 1 сепаратора, где, проходя через послойную ферромаг нитную насадку 3, находящуюся в магнитном поле электромагнитной системы и выполняющую одновременно роль пористых электродов, очищается от магками, установленными с образованием нитных и немагнитных примесей. Отзамкнутого магнитного контура, вход-, фильтрованная жидкость выводится из ной и выходной патрубки, каналы сепаратора по патрубку 7. снабжены электродами, выполненными Количество цилиндрических корпусов, в виде решеток и установленными вну- 40 их расчетные конструктивные параметры три каналов с образованием электриустанавливаются исходя из заданного чески изолированных между собой слорасхода очищаемой среды и рабочего ев насадки.. давления. В зависимости от требуемого качества очистки в сепараторе могут Кроме того, каналы могут быть выполнены из электроизоляционного мате- 45 быть установлены несколько электромагнитных систем. риала. "1:. 1091944 4 Очищаемая жидкость проходит через происходит осаждение частиц, обладаюпослойную фильтрующую насадку, распо щих электрическим зарядом. При этом :. г . . ' ложенную перпендикулярно плоскости очистка технологических сред происховсех магнитных контуров. Магнитные дит не только от магнитных, но и примесные частицы, находящиеся в очи ~ з электрически заряженных примесных щаемой среде, задерживаются намагничастиц, что существенно повышает эфченными феррогранулами насадки, смеж фективность процесса очистки в целом. ные слои которой одновременно являют Таким образом, снабжение каналов ся пористыми электродами. Им сообщен сепаратора электродами, выполненными электрический потенциал разного зна- 10 в виде решеток и.установленными внутри ка. Вследствие наличия кулоновского каналов с образованием электрически взаимодействия между электрически изолированных между собой слоев назаряженными примесными частицами и садки, позволяет повысить эффектив- ' s " пористыми электродами на последних ность процесса сепарации. фив.2 Редактор Т. Митсйко Заказ 3167/5 Составитель А. Семенов Техред м.Тепер Корректор А. Дзятко Тираж 535 Подписное ВНИШЇИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
