Електромагнітний сепаратор

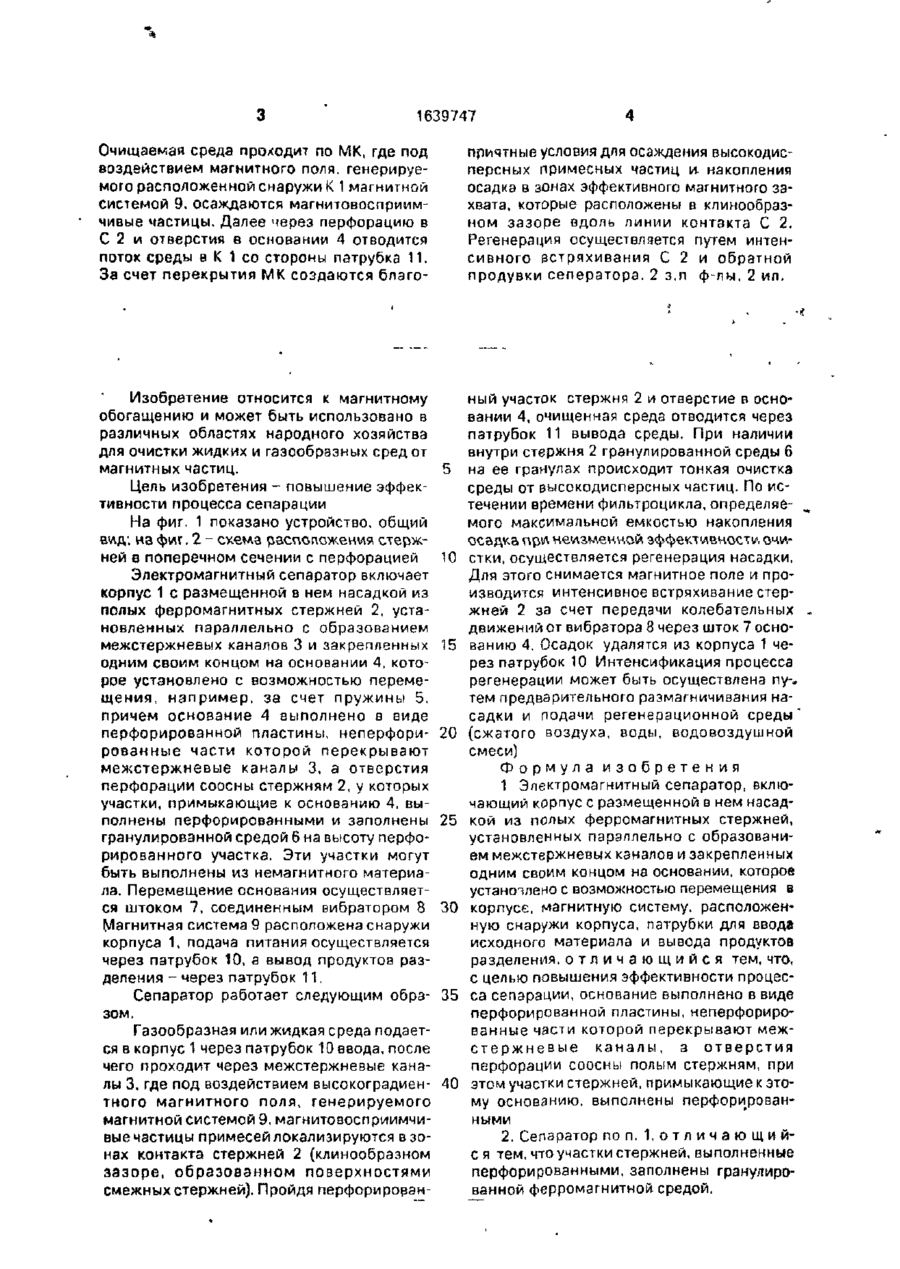

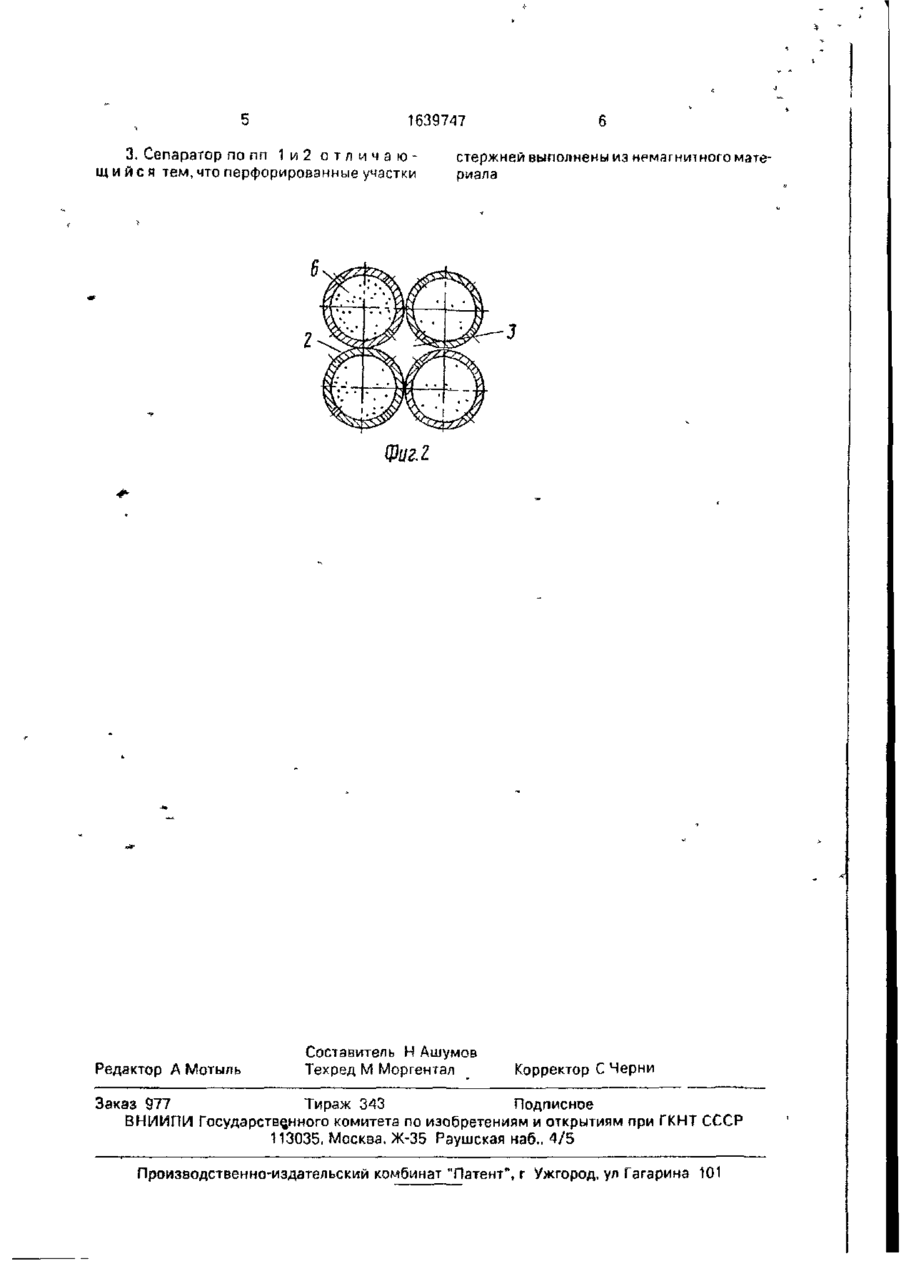

Изобретение относится к магнитному обогащению полезных ископаемых Цель изобретения - повышение эффективности процесса сепарации Сепаратор состоит из корпуса (К) 1, в котором размещена насадка в виде полых ферромагнитных стержней (С) 2 расположенных параллельно друг другу с образованием межстержневых каналов (МК) и закрепленных на основании 4, выполненном в виде перфорированной пластины Ферромагнитные С 2 выполнены перфорированными на участке, примыкающем к основанию 4, которое перекрывает Основание 4 установлено с возможностью перемещения вместе с С 2 Перфорированный участок С 2 может быть заполнен гранулированной полиградиентной средой и выполнен из немагнитного материала w 1639747 Очищаемая среда проходит по МК, где под воздействием магнитного поля, генерируемого расположенной снаружи К 1 магнитной системой 9, осаждаются магнитовосприимчивые частицы. Далее через перфорацию в С 2 и отверстия в основании 4 отводится поток среды в К 1 со стороны патрубка 11. За счет перекрытия МК создаются благо приятные условия для осаждения высокодисперсных примесных частиц и- накопления осадка в зонах эффективного магнитного захвата, которые расположены в клинообразном зазоре вдоль линии контакта С 2. Регенерация осуществляется путем интенсивного встряхивания С 2 и обратной продувки сеператора. 2 з.п ф-лы, 2 ил. Изобретение относится к магнитному обогащению и может быть использовано в различных областях народного хозяйства для очистки жидких и газообразных сред от магнитных частиц. 5 Цель изобретения - повышение эффективности процесса сепарации На фиг. 1 показано устройство, общий вид; на фиг. 2 - схема расположения стержней в поперечном сечении с перфорацией 10 Электромагнитный сепаратор включает корпус 1 с размещенной в нем насадкой из полых ферромагнитных стержней 2, установленных параллельно с образованием межстержневых каналов 3 и закрепленных 15 одним своим концом на основании 4, которое установлено с возможностью перемещения, например, за счет пружины 5, причем основание 4 выполнено в виде перфорированной пластины, неперфори- 20 рованные части которой перекрывают межстержневые каналы 3, а отверстия перфорации соосны стержням 2, у которых участки, примыкающие к основанию 4, выполнены перфорированными и заполнены 25 гранулированной средой 6 на высоту перфорированного участка. Эти участки могут быть выполнены из немагнитного материала. Перемещение основания осуществляется штоком 7, соединенным вибратором 8 30 Магнитная система 9 расположена снаружи корпуса 1, подача питания осуществляется через патрубок 10, а вывод продуктов разделения - через патрубок 11. Сепаратор работает следующим обра- 35 зом. Газообразная или жидкая среда подается в корпус 1 через патрубок 10 ввода, после чего проходит через межстержневые каналы 3, где под воздействием высокоградиен- 40 тного магнитного поля, генерируемого магнитной системой 9, магнитовосприимчивые частицы примесей локализируются в зонах контакта стержней 2 (клинообразном зазоре, образованном поверхностями смежных стержней). Пройдя перфорирован ный участок стержня 2 и отверстие в основании 4, очищенная среда отводится через патрубок 11 вывода среды. При наличии внутри стержня 2 гранулированной среды 6 на ее гранулах происходит тонкая очистка среды от высокодисперсных частиц. По истечении времени фильтроцикла, определяемого максимальной емкостью накопления осадка при неизменной эффективности очистки, осуществляется регенерация насадки. Для этого снимается магнитное поле и производится интенсивное встряхивание стержней 2 за счет передачи колебательных движений от вибратора 8 через шток 7 основанию 4. Осадок удалятся из корпуса 1 через патрубок 10 Интенсификация процесса регенерации может быть осуществлена пу-тем предварительного размагничивания насадки и подачи регенерационной среды' (сжатого воздуха, воды, водовоздушной смеси) Формула изобретения 1 Электромагнитный сепаратор, включающий корпус с размещенной в нем насадкой из полых ферромагнитных стержней, установленных параллельно с образованием межстержневых каналов и закрепленных одним своим концом на основании, которое устаноілено с возможностью перемещения в корпусе, магнитную систему, расположенную снаружи корпуса, патрубки для ввода исходного материала и вывода продуктов разделения, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективности процесса сепарации, основание выполнено в виде перфорированной пластины, неперфорированные части которой перекрывают межстержневые каналы, а отверстия перфорации соосны полым стержням, при этом участки стержней, примыкающие к этому основанию, выполнены перфорированными 2. Сепаратор по п. 1, о т л и ч а ю щ и й с я тем, что участки стержней, выполненные перфорированными, заполнены гранулированной ферромагнитной средой. 1639747 3. Сепаратор по пп 1 и 2 о т л и ч а ю щ и й с я тем, что перфорированные участки стержней выполнены из немагнитного материала Фиг! Редактор А Мотыль Составитель Н Ашумов Техред М Моргентал Корректор С Черни Заказ 977 Тираж 343 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35 Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г Ужгород, ул Гагарина 101
