Спосіб обробки алмазів в діаманти

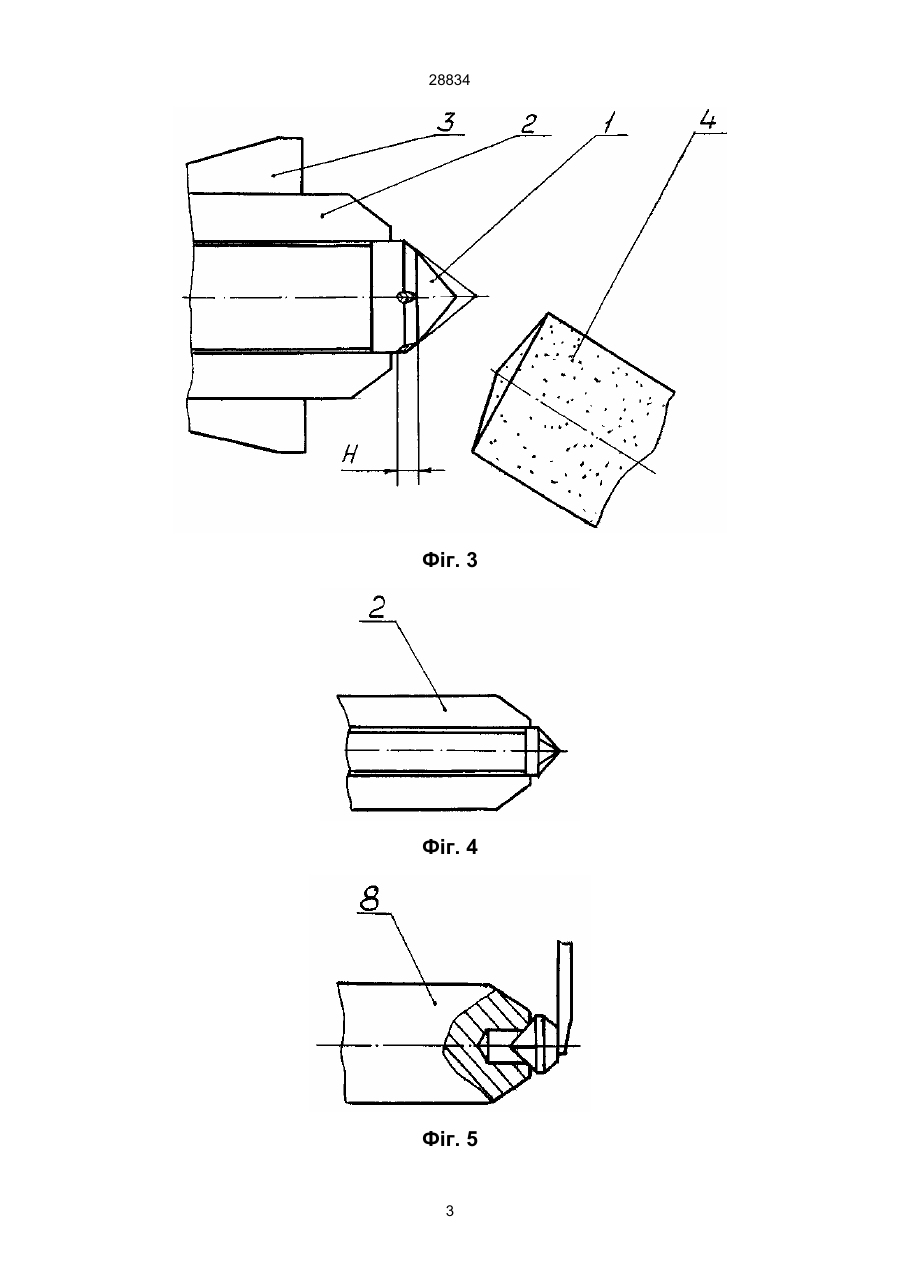

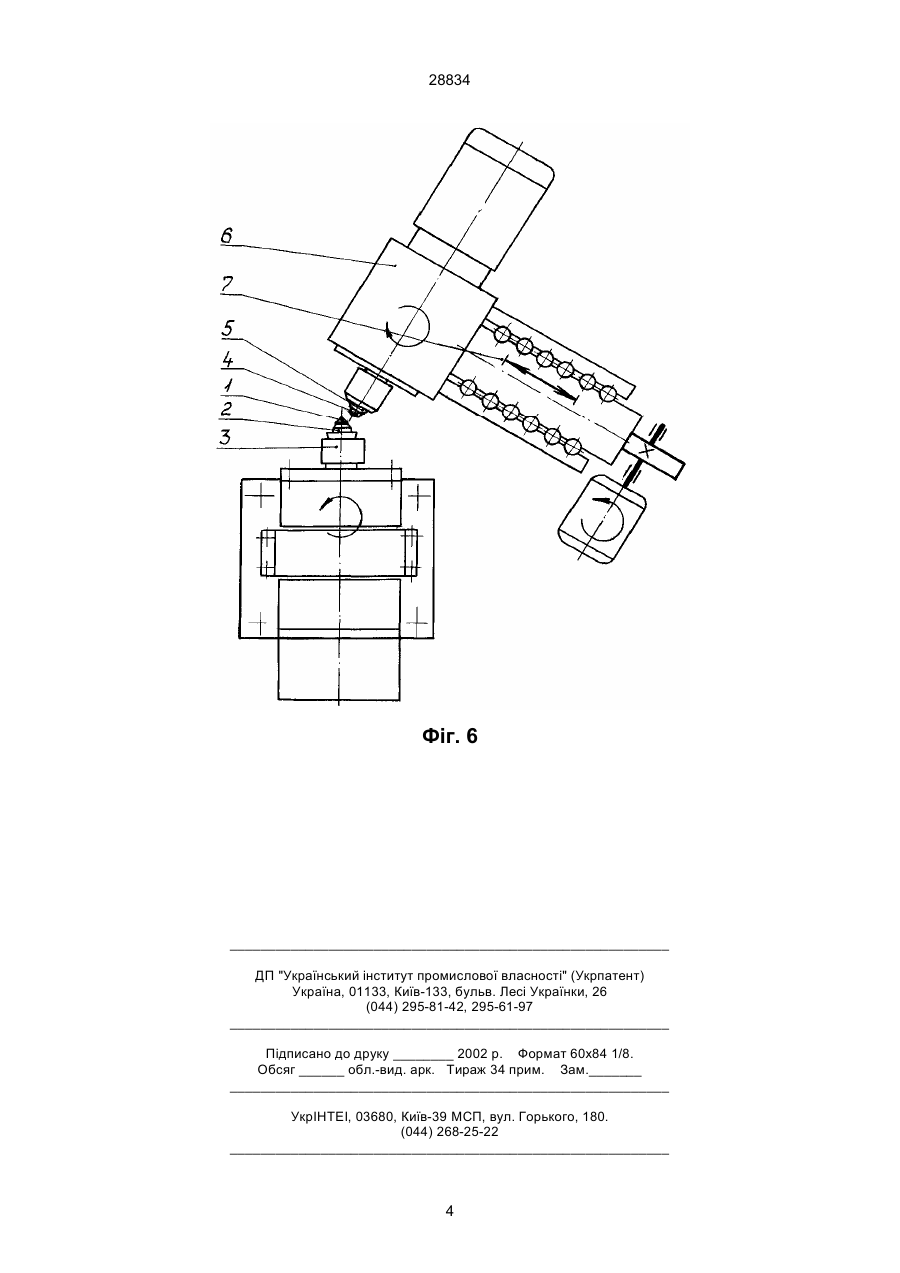

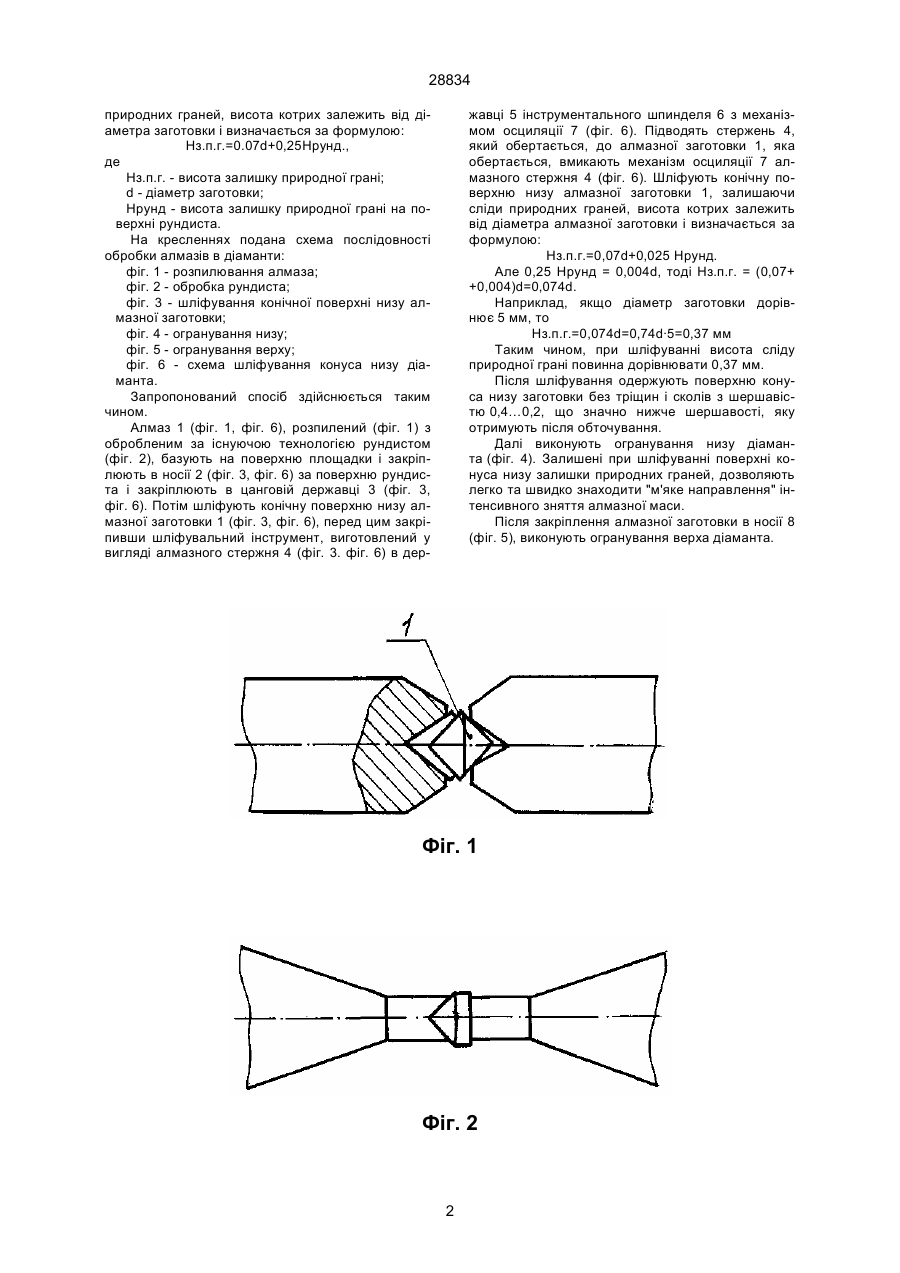

Спосіб обробки алмазів в діаманти, включаючий розпилювання, обробку рундиста та конуса з подальшим огрануванням, який відрізняється 28834 природних граней, висота котрих залежить від діаметра заготовки і визначається за формулою: Нз.п.г.=0.07d+0,25Нрунд., де Нз.п.г. - висота залишку природної грані; d - діаметр заготовки; Нрунд - висота залишку природної грані на поверхні рундиста. На кресленнях подана схема послідовності обробки алмазів в діаманти: фіг. 1 - розпилювання алмаза; фіг. 2 - обробка рундиста; фіг. 3 - шліфування конічної поверхні низу алмазної заготовки; фіг. 4 - огранування низу; фіг. 5 - огранування верху; фіг. 6 - схема шліфування конуса низу діаманта. Запропонований спосіб здійснюється таким чином. Алмаз 1 (фіг. 1, фіг. 6), розпилений (фіг. 1) з обробленим за існуючою технологією рундистом (фіг. 2), базують на поверхню площадки і закріплюють в носії 2 (фіг. 3, фіг. 6) за поверхню рундиста і закріплюють в цанговій державці 3 (фіг. 3, фіг. 6). Потім шліфують конічну поверхню низу алмазної заготовки 1 (фіг. 3, фіг. 6), перед цим закріпивши шліфувальний інструмент, виготовлений у вигляді алмазного стержня 4 (фіг. 3. фіг. 6) в дер жавці 5 інструментального шпинделя 6 з механізмом осциляції 7 (фіг. 6). Підводять стержень 4, який обертається, до алмазної заготовки 1, яка обертається, вмикають механізм осциляції 7 алмазного стержня 4 (фіг. 6). Шліфують конічну поверхню низу алмазної заготовки 1, залишаючи сліди природних граней, висота котрих залежить від діаметра алмазної заготовки і визначається за формулою: Нз.п.г.=0,07d+0,025 Нрунд. Але 0,25 Нрунд = 0,004d, тоді Нз.п.г. = (0,07+ +0,004)d=0,074d. Наприклад, якщо діаметр заготовки дорівнює 5 мм, то Нз.п.г.=0,074d=0,74d·5=0,37 мм Таким чином, при шліфуванні висота сліду природної грані повинна дорівнювати 0,37 мм. Після шліфування одержують поверхню конуса низу заготовки без тріщин і сколів з шершавістю 0,4…0,2, що значно нижче шершавості, яку отримують після обточування. Далі виконують огранування низу діаманта (фіг. 4). Залишені при шліфуванні поверхні конуса низу залишки природних граней, дозволяють легко та швидко знаходити "м'яке направлення" інтенсивного зняття алмазної маси. Після закріплення алмазної заготовки в носії 8 (фіг. 5), виконують огранування верха діаманта. Фіг. 1 Фіг. 2 2 28834 Фіг. 3 Фіг. 4 Фіг. 5 3 28834 Фіг. 6 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 4
