Утримувач пластмасового одноразового стаканчика

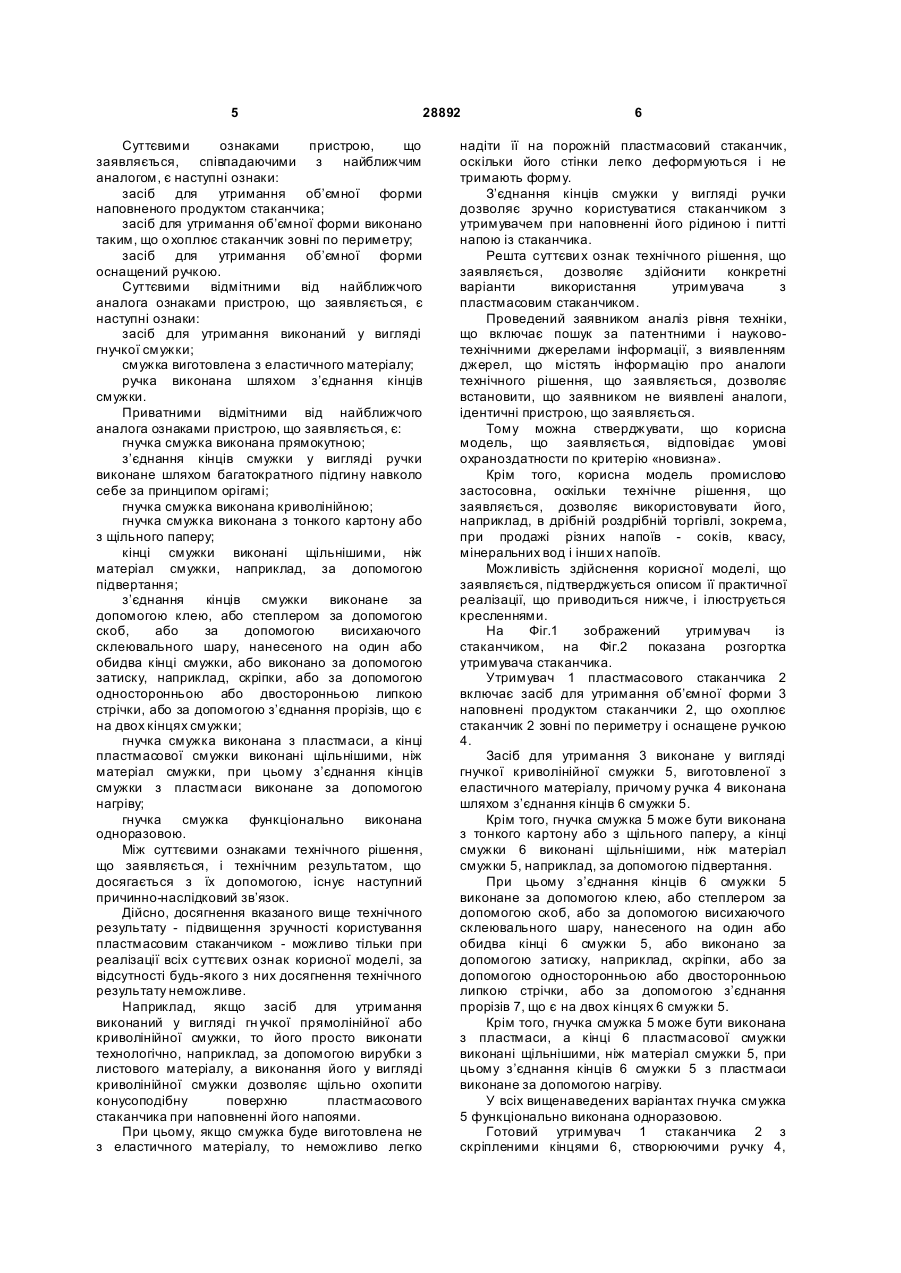

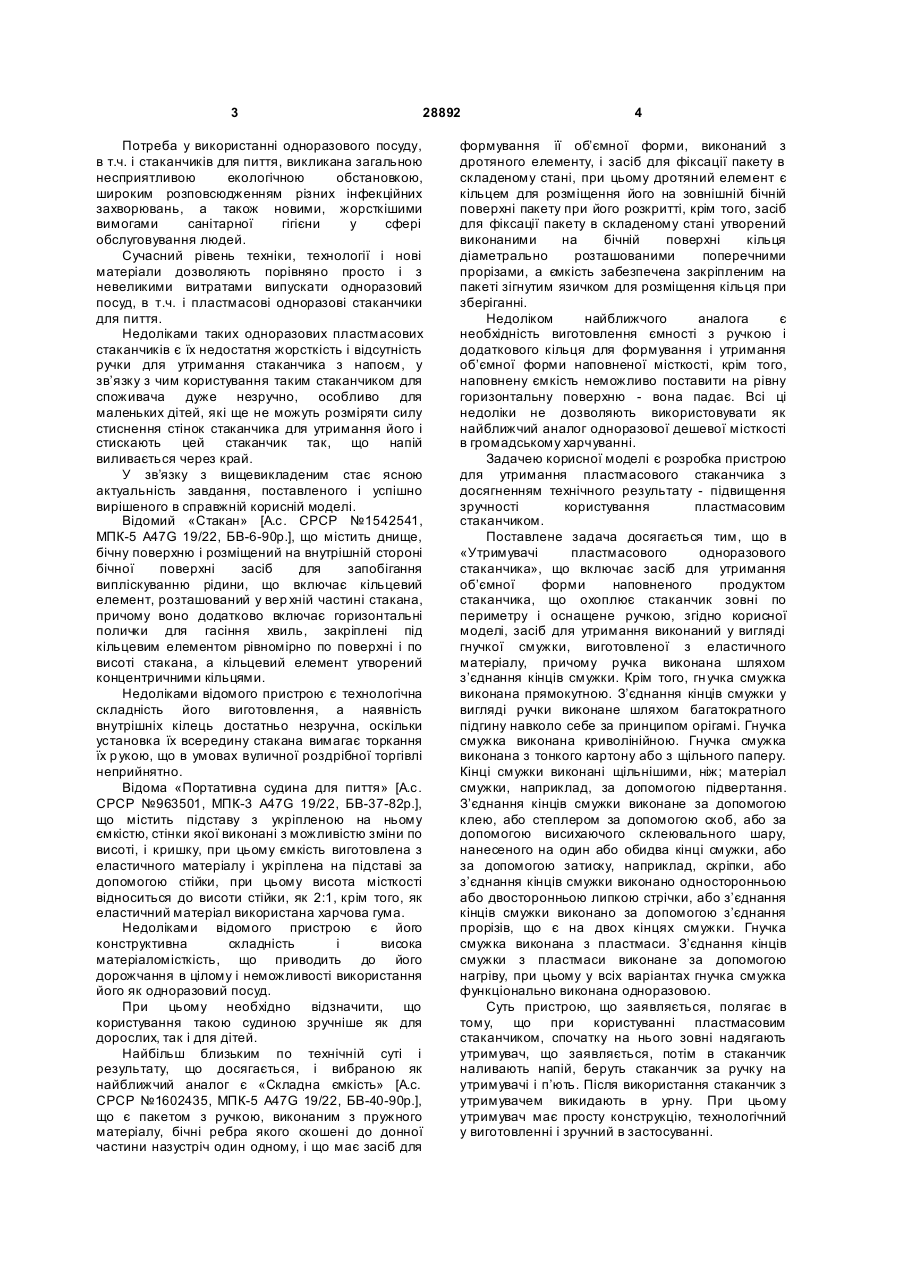

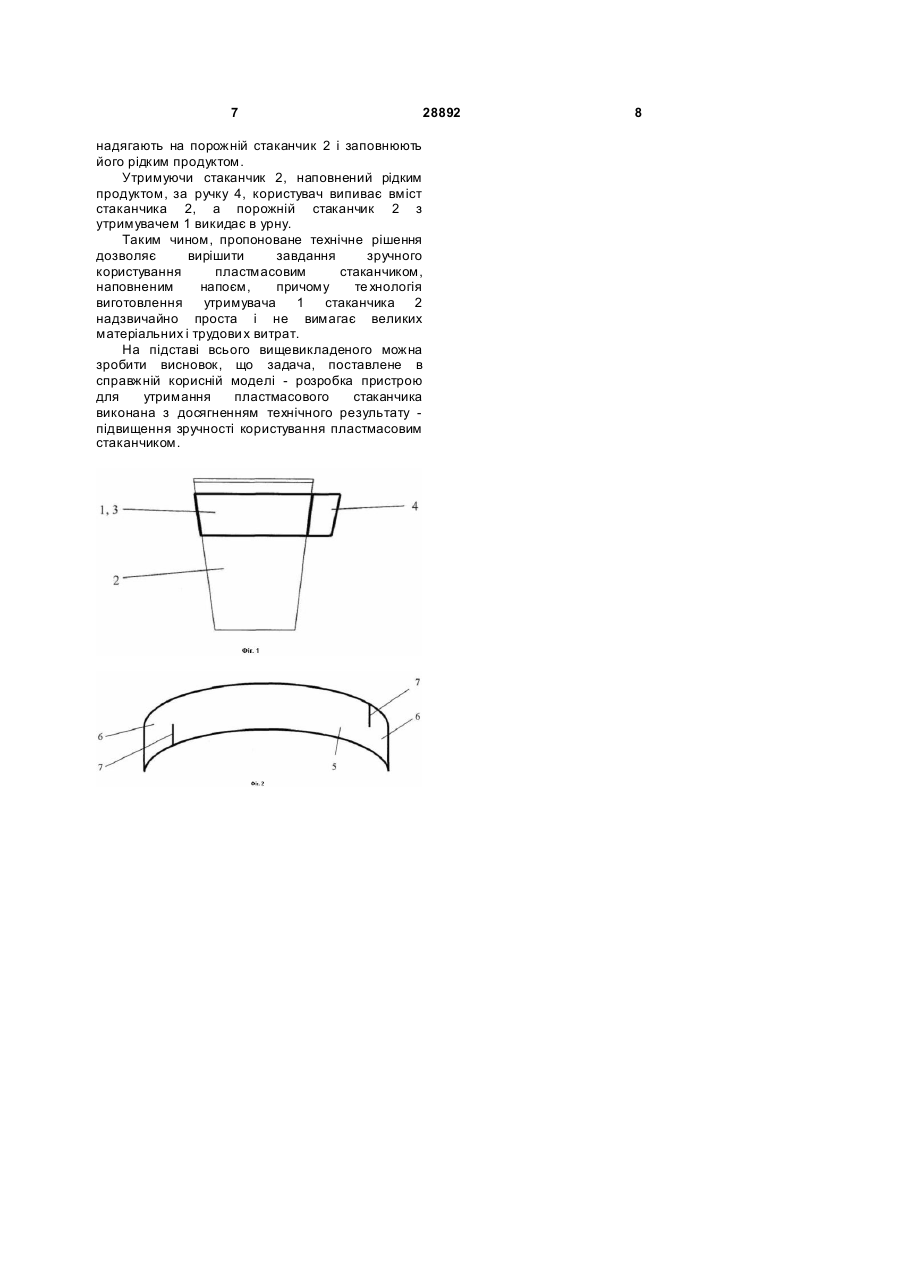

1. Утримувач пластмасового одноразового стаканчика, який включає засіб для утримання об'ємної форми наповненого продуктом стаканчика, що охоплює стаканчик зовні по периметру й оснащений ручкою, який відрізняє ться тим, що засіб для утримання виконано у вигляді гнучкої смужки, виготовленої з еластичного матеріалу, причому ручка виконана шляхом з'єднання кінців смужки. 2. Утримувач пластмасового одноразового стаканчика за п. 1, який відрізняється тим, що гнучка смужка виконана прямокутною. 3. Утримувач пластмасового одноразового стаканчика за кожним з пп. 1 або 2, який відрізняє ться тим, що з'єднання кінців смужки у вигляді ручки виконано шляхом багаторазового підгинання навколо себе за принципом орігамі. 4. Утримувач пластмасового одноразового стаканчика за п. 1, який відрізняється тим, що гнучка смужка виконана криволінійною. 5. Утримувач пластмасового одноразового стаканчика за кожним з пп. 1 або 4, який відрізняє ться тим, що гн учка смужка виконана з тонкого картону. 6. Утримувач пластмасового одноразового стаканчика за кожним з пп. 1 або 4, який відрізняє ться тим, що гн учка смужка виконана з щільного паперу. 7. Утримувач пластмасового одноразового стаканчика за кожним з пп. 1, 4 - 6, який відрізняє ться тим, що кінці смужки виконані більш щільними, ніж матеріал смужки, наприклад, за допомогою підвертання. U 2 (19) 1 3 28892 Потреба у використанні одноразового посуду, в т.ч. і стаканчиків для пиття, викликана загальною несприятливою екологічною обстановкою, широким розповсюдженням різних інфекційних захворювань, а також новими, жорсткішими вимогами санітарної гігієни у сфері обслуговування людей. Сучасний рівень техніки, технології і нові матеріали дозволяють порівняно просто і з невеликими витратами випускати одноразовий посуд, в т.ч. і пластмасові одноразові стаканчики для пиття. Недоліками таких одноразових пластмасових стаканчиків є їх недостатня жорсткість і відсутність ручки для утримання стаканчика з напоєм, у зв’язку з чим користування таким стаканчиком для споживача дуже незручно, особливо для маленьких дітей, які ще не можуть розміряти силу стиснення стінок стаканчика для утримання його і стискають цей стаканчик так, що напій виливається через край. У зв’язку з вищевикладеним стає ясною актуальність завдання, поставленого і успішно вирішеного в справжній корисній моделі. Відомий «Стакан» [А.с. СРСР №1542541, МПК-5 А47G 19/22, БВ-6-90p.], що містить днище, бічну поверхню і розміщений на внутрішній стороні бічної поверхні засіб для запобігання випліскуванню рідини, що включає кільцевий елемент, розташований у вер хній частині стакана, причому воно додатково включає горизонтальні полички для гасіння хвиль, закріплені під кільцевим елементом рівномірно по поверхні і по висоті стакана, а кільцевий елемент утворений концентричними кільцями. Недоліками відомого пристрою є технологічна складність його виготовлення, а наявність внутрішніх кілець достатньо незручна, оскільки установка їх всередину стакана вимагає торкання їх р укою, що в умовах вуличної роздрібної торгівлі неприйнятно. Відома «Портативна судина для пиття» [А.с. СРСР №963501, МПК-3 А47G 19/22, БВ-37-82p.], що містить підставу з укріпленою на ньому ємкістю, стінки якої виконані з можливістю зміни по висоті, і кришку, при цьому ємкість виготовлена з еластичного матеріалу і укріплена на підставі за допомогою стійки, при цьому висота місткості відноситься до висоти стійки, як 2:1, крім того, як еластичний матеріал використана харчова гума. Недоліками відомого пристрою є його конструктивна складність і висока матеріаломісткість, що приводить до його дорожчання в цілому і неможливості використання його як одноразовий посуд. При цьому необхідно відзначити, що користування такою судиною зручніше як для дорослих, так і для дітей. Найбільш близьким по технічній суті і результату, що досягається, і вибраною як найближчий аналог є «Складна ємкість» [А.с. СРСР №1602435, МПК-5 А47G 19/22, БВ-40-90p.], що є пакетом з ручкою, виконаним з пружного матеріалу, бічні ребра якого скошені до донної частини назустріч один одному, і що має засіб для 4 формування її об’ємної форми, виконаний з дротяного елементу, і засіб для фіксації пакету в складеному стані, при цьому дротяний елемент є кільцем для розміщення його на зовнішній бічній поверхні пакету при його розкритті, крім того, засіб для фіксації пакету в складеному стані утворений виконаними на бічній поверхні кільця діаметрально розташованими поперечними прорізами, а ємкість забезпечена закріпленим на пакеті зігнутим язичком для розміщення кільця при зберіганні. Недоліком найближчого аналога є необхідність виготовлення ємності з ручкою і додаткового кільця для формування і утримання об’ємної форми наповненої місткості, крім того, наповнену ємкість неможливо поставити на рівну горизонтальну поверхню - вона падає. Всі ці недоліки не дозволяють використовувати як найближчий аналог одноразової дешевої місткості в громадському харчуванні. Задачею корисної моделі є розробка пристрою для утримання пластмасового стаканчика з досягненням технічного результату - підвищення зручності користування пластмасовим стаканчиком. Поставлене задача досягається тим, що в «Утримувачі пластмасового одноразового стаканчика», що включає засіб для утримання об’ємної форми наповненого продуктом стаканчика, що охоплює стаканчик зовні по периметру і оснащене ручкою, згідно корисної моделі, засіб для утримання виконаний у вигляді гнучкої смужки, виготовленої з еластичного матеріалу, причому ручка виконана шляхом з’єднання кінців смужки. Крім того, гн учка смужка виконана прямокутною. З’єднання кінців смужки у вигляді ручки виконане шляхом багатократного підгину навколо себе за принципом орігамі. Гнучка смужка виконана криволінійною. Гнучка смужка виконана з тонкого картону або з щільного паперу. Кінці смужки виконані щільнішими, ніж; матеріал смужки, наприклад, за допомогою підвертання. З’єднання кінців смужки виконане за допомогою клею, або степлером за допомогою скоб, або за допомогою висихаючого склеювального шару, нанесеного на один або обидва кінці смужки, або за допомогою затиску, наприклад, скріпки, або з’єднання кінців смужки виконано односторонньою або двосторонньою липкою стрічки, або з’єднання кінців смужки виконано за допомогою з’єднання прорізів, що є на двох кінцях смужки. Гнучка смужка виконана з пластмаси. З’єднання кінців смужки з пластмаси виконане за допомогою нагріву, при цьому у всіх варіантах гнучка смужка функціонально виконана одноразовою. Суть пристрою, що заявляється, полягає в тому, що при користуванні пластмасовим стаканчиком, спочатку на нього зовні надягають утримувач, що заявляється, потім в стаканчик наливають напій, беруть стаканчик за ручку на утримувачі і п’ють. Після використання стаканчик з утримувачем викидають в урну. При цьому утримувач має просту конструкцію, технологічний у виготовленні і зручний в застосуванні. 5 28892 Суттєвими ознаками пристрою, що заявляється, співпадаючими з найближчим аналогом, є наступні ознаки: засіб для утримання об’ємної форми наповненого продуктом стаканчика; засіб для утримання об’ємної форми виконано таким, що о хоплює стаканчик зовні по периметру; засіб для утримання об’ємної форми оснащений ручкою. Суттєвими відмітними від найближчого аналога ознаками пристрою, що заявляється, є наступні ознаки: засіб для утримання виконаний у вигляді гнучкої смужки; смужка виготовлена з еластичного матеріалу; ручка виконана шляхом з’єднання кінців смужки. Приватними відмітними від найближчого аналога ознаками пристрою, що заявляється, є: гнучка смужка виконана прямокутною; з’єднання кінців смужки у вигляді ручки виконане шляхом багатократного підгину навколо себе за принципом орігамі; гнучка смужка виконана криволінійною; гнучка смужка виконана з тонкого картону або з щільного паперу; кінці смужки виконані щільнішими, ніж матеріал смужки, наприклад, за допомогою підвертання; з’єднання кінців смужки виконане за допомогою клею, або степлером за допомогою скоб, або за допомогою висихаючого склеювального шару, нанесеного на один або обидва кінці смужки, або виконано за допомогою затиску, наприклад, скріпки, або за допомогою односторонньою або двосторонньою липкою стрічки, або за допомогою з’єднання прорізів, що є на двох кінцях смужки; гнучка смужка виконана з пластмаси, а кінці пластмасової смужки виконані щільнішими, ніж матеріал смужки, при цьому з’єднання кінців смужки з пластмаси виконане за допомогою нагріву; гнучка смужка функціонально виконана одноразовою. Між суттєвими ознаками технічного рішення, що заявляється, і технічним результатом, що досягається з їх допомогою, існує наступний причинно-наслідковий зв’язок. Дійсно, досягнення вказаного вище технічного результату - підвищення зручності користування пластмасовим стаканчиком - можливо тільки при реалізації всіх суттєвих ознак корисної моделі, за відсутності будь-якого з них досягнення технічного результату неможливе. Наприклад, якщо засіб для утримання виконаний у вигляді гн учкої прямолінійної або криволінійної смужки, то його просто виконати технологічно, наприклад, за допомогою вирубки з листового матеріалу, а виконання його у вигляді криволінійної смужки дозволяє щільно охопити конусоподібну поверхню пластмасового стаканчика при наповненні його напоями. При цьому, якщо смужка буде виготовлена не з еластичного матеріалу, то неможливо легко 6 надіти її на порожній пластмасовий стаканчик, оскільки його стінки легко деформуються і не тримають форму. З’єднання кінців смужки у вигляді ручки дозволяє зручно користуватися стаканчиком з утримувачем при наповненні його рідиною і питті напою із стаканчика. Решта суттєви х ознак технічного рішення, що заявляється, дозволяє здійснити конкретні варіанти використання утримувача з пластмасовим стаканчиком. Проведений заявником аналіз рівня техніки, що включає пошук за патентними і науковотехнічними джерелами інформації, з виявленням джерел, що містять інформацію про аналоги технічного рішення, що заявляється, дозволяє встановити, що заявником не виявлені аналоги, ідентичні пристрою, що заявляється. Тому можна стверджувати, що корисна модель, що заявляється, відповідає умові охраноздатности по критерію «новизна». Крім того, корисна модель промислово застосовна, оскільки технічне рішення, що заявляється, дозволяє використовувати його, наприклад, в дрібній роздрібній торгівлі, зокрема, при продажі різних напоїв - соків, квасу, мінеральних вод і інши х напоїв. Можливість здійснення корисної моделі, що заявляється, підтверджується описом її практичної реалізації, що приводиться нижче, і ілюструється кресленнями. На Фіг.1 зображений утримувач із стаканчиком, на Фіг.2 показана розгортка утримувача стаканчика. Утримувач 1 пластмасового стаканчика 2 включає засіб для утримання об’ємної форми 3 наповнені продуктом стаканчики 2, що охоплює стаканчик 2 зовні по периметру і оснащене ручкою 4. Засіб для утримання 3 виконане у вигляді гнучкої криволінійної смужки 5, виготовленої з еластичного матеріалу, причому ручка 4 виконана шляхом з’єднання кінців 6 смужки 5. Крім того, гнучка смужка 5 може бути виконана з тонкого картону або з щільного паперу, а кінці смужки 6 виконані щільнішими, ніж матеріал смужки 5, наприклад, за допомогою підвертання. При цьому з’єднання кінців 6 смужки 5 виконане за допомогою клею, або степлером за допомогою скоб, або за допомогою висихаючого склеювального шару, нанесеного на один або обидва кінці 6 смужки 5, або виконано за допомогою затиску, наприклад, скріпки, або за допомогою односторонньою або двосторонньою липкою стрічки, або за допомогою з’єднання прорізів 7, що є на двох кінцях 6 смужки 5. Крім того, гнучка смужка 5 може бути виконана з пластмаси, а кінці 6 пластмасової смужки виконані щільнішими, ніж матеріал смужки 5, при цьому з’єднання кінців 6 смужки 5 з пластмаси виконане за допомогою нагріву. У всіх вищенаведених варіантах гнучка смужка 5 функціонально виконана одноразовою. Готовий утримувач 1 стаканчика 2 з скріпленими кінцями 6, створюючими ручку 4, 7 28892 надягають на порожній стаканчик 2 і заповнюють його рідким продуктом. Утримуючи стаканчик 2, наповнений рідким продуктом, за ручку 4, користувач випиває вміст стаканчика 2, а порожній стаканчик 2 з утримувачем 1 викидає в урну. Таким чином, пропоноване технічне рішення дозволяє вирішити завдання зручного користування пластмасовим стаканчиком, наповненим напоєм, причому те хнологія виготовлення утримувача 1 стаканчика 2 надзвичайно проста і не вимагає великих матеріальних і трудови х витрат. На підставі всього вищевикладеного можна зробити висновок, що задача, поставлене в справжній корисній моделі - розробка пристрою для утримання пластмасового стаканчика виконана з досягненням технічного результату підвищення зручності користування пластмасовим стаканчиком. 8
