Шприц одноразового використання

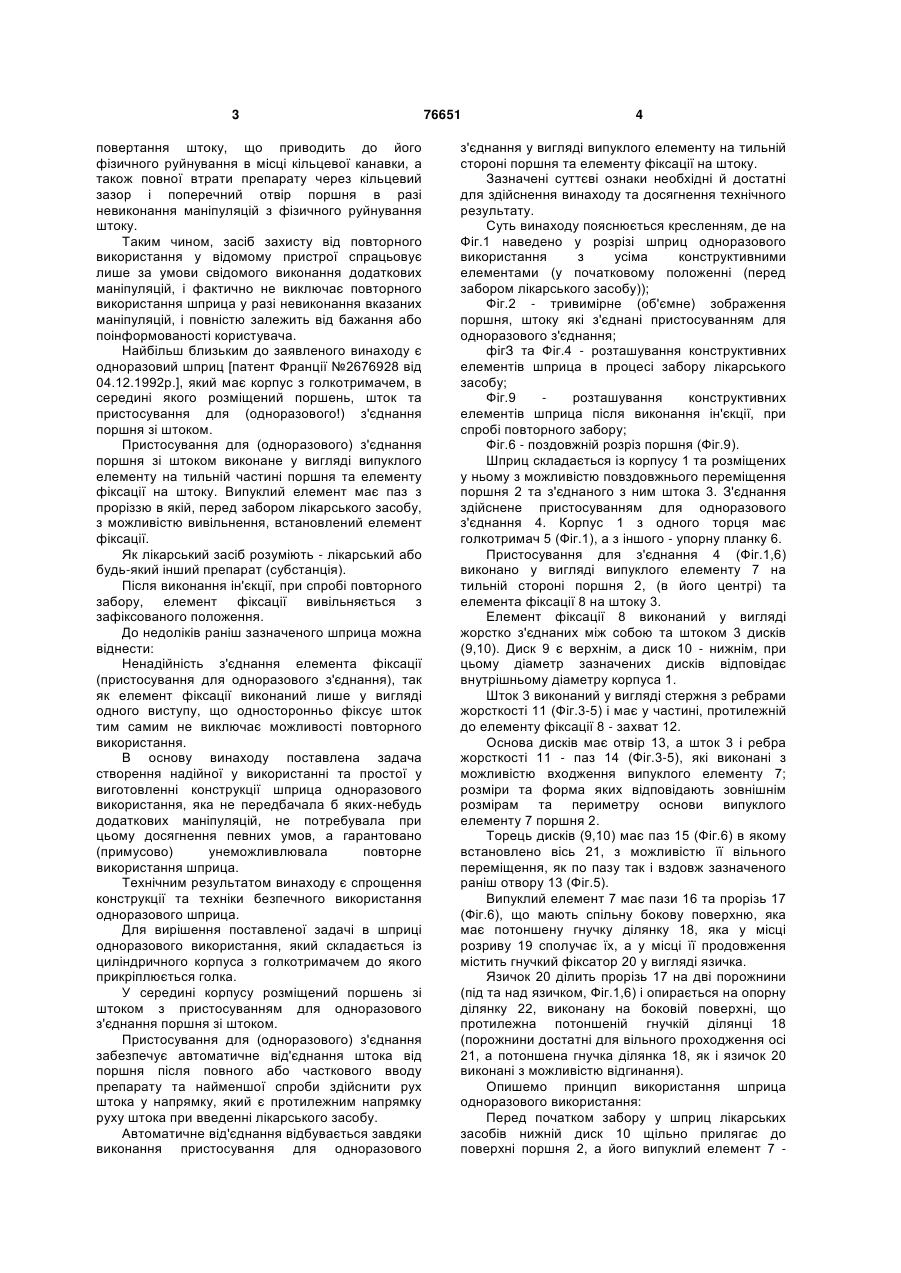

1.Шприц одноразового використання, що має корпус з голкотримачем з одного краю та упор - з іншого, всередині корпуса розміщений поршень, шток з ребрами жорсткості та пристосування для одноразового з’єднання поршня зі штоком, причому пристосування для одноразового з’єднання поршня зі штоком виконане у вигляді випуклого елемента на тильному боці поршня та елемента фіксації на штоку, при цьому випуклий елемент має паз із проріззю, в якій перед забором лікувального засобу (із можливістю вивільнення) встановлений елемент фіксації, який після виконання ін’єкції (спробі повторного забору) C2 2 (19) 1 3 повертання штоку, що приводить до його фізичного руйнування в місці кільцевої канавки, а також повної втрати препарату через кільцевий зазор і поперечний отвір поршня в разі невиконання маніпуляцій з фізичного руйнування штоку. Таким чином, засіб захисту від повторного використання у відомому пристрої спрацьовує лише за умови свідомого виконання додаткових маніпуляцій, і фактично не виключає повторного використання шприца у разі невиконання вказаних маніпуляцій, і повністю залежить від бажання або поінформованості користувача. Найбільш близьким до заявленого винаходу є одноразовий шприц [патент Франції №2676928 від 04.12.1992р.], який має корпус з голкотримачем, в середині якого розміщений поршень, шток та пристосування для (одноразового!) з'єднання поршня зі штоком. Пристосування для (одноразового) з'єднання поршня зі штоком виконане у вигляді випуклого елементу на тильній частині поршня та елементу фіксації на штоку. Випуклий елемент має паз з проріззю в якій, перед забором лікарського засобу, з можливістю вивільнення, встановлений елемент фіксації. Як лікарський засіб розуміють - лікарський або будь-який інший препарат (субстанція). Після виконання ін'єкції, при спробі повторного забору, елемент фіксації вивільняється з зафіксованого положення. До недоліків раніш зазначеного шприца можна віднести: Ненадійність з'єднання елемента фіксації (пристосування для одноразового з'єднання), так як елемент фіксації виконаний лише у вигляді одного виступу, що односторонньо фіксує шток тим самим не виключає можливості повторного використання. В основу винаходу поставлена задача створення надійної у використанні та простої у виготовленні конструкції шприца одноразового використання, яка не передбачала б яких-небудь додаткових маніпуляцій, не потребувала при цьому досягнення певних умов, а гарантовано (примусово) унеможливлювала повторне використання шприца. Технічним результатом винаходу є спрощення конструкції та техніки безпечного використання одноразового шприца. Для вирішення поставленої задачі в шприці одноразового використання, який складається із циліндричного корпуса з голкотримачем до якого прикріплюється голка. У середині корпусу розміщений поршень зі штоком з пристосуванням для одноразового з'єднання поршня зі штоком. Пристосування для (одноразового) з'єднання забезпечує автоматичне від'єднання штока від поршня після повного або часткового вводу препарату та найменшої спроби здійснити рух штока у напрямку, який є протилежним напрямку руху штока при введенні лікарського засобу. Автоматичне від'єднання відбувається завдяки виконання пристосування для одноразового 76651 4 з'єднання у вигляді випуклого елементу на тильній стороні поршня та елементу фіксації на штоку. Зазначені суттєві ознаки необхідні й достатні для здійснення винаходу та досягнення технічного результату. Суть винаходу пояснюється кресленням, де на Фіг.1 наведено у розрізі шприц одноразового використання з усіма конструктивними елементами (у початковому положенні (перед забором лікарського засобу)); Фіг.2 - тривимірне (об'ємне) зображення поршня, штоку які з'єднані пристосуванням для одноразового з'єднання; фігЗ та Фіг.4 - розташування конструктивних елементів шприца в процесі забору лікарського засобу; Фіг.9 розташування конструктивних елементів шприца після виконання ін'єкції, при спробі повторного забору; Фіг.6 - поздовжній розріз поршня (Фіг.9). Шприц складається із корпусу 1 та розміщених у ньому з можливістю повздовжнього переміщення поршня 2 та з'єднаного з ним штока 3. З'єднання здійснене пристосуванням для одноразового з'єднання 4. Корпус 1 з одного торця має голкотримач 5 (Фіг.1), а з іншого - упорну планку 6. Пристосування для з'єднання 4 (Фіг.1,6) виконано у вигляді випуклого елементу 7 на тильній стороні поршня 2, (в його центрі) та елемента фіксації 8 на штоку 3. Елемент фіксації 8 виконаний у вигляді жорстко з'єднаних між собою та штоком 3 дисків (9,10). Диск 9 є верхнім, а диск 10 - нижнім, при цьому діаметр зазначених дисків відповідає внутрішньому діаметру корпуса 1. Шток 3 виконаний у вигляді стержня з ребрами жорсткості 11 (Фіг.3-5) і має у частині, протилежній до елементу фіксації 8 - захват 12. Основа дисків має отвір 13, а шток 3 і ребра жорсткості 11 - паз 14 (Фіг.3-5), які виконані з можливістю входження випуклого елементу 7; розміри та форма яких відповідають зовнішнім розмірам та периметру основи випуклого елементу 7 поршня 2. Торець дисків (9,10) має паз 15 (Фіг.6) в якому встановлено вісь 21, з можливістю її вільного переміщення, як по пазу так і вздовж зазначеного раніш отвору 13 (Фіг.5). Випуклий елемент 7 має пази 16 та прорізь 17 (Фіг.6), що мають спільну бокову поверхню, яка має потоншену гнучку ділянку 18, яка у місці розриву 19 сполучає їх, а у місці її продовження містить гнучкий фіксатор 20 у вигляді язичка. Язичок 20 ділить прорізь 17 на дві порожнини (під та над язичком, Фіг.1,6) і опирається на опорну ділянку 22, виконану на боковій поверхні, що протилежна потоншеній гнучкій ділянці 18 (порожнини достатні для вільного проходження осі 21, а потоншена гнучка ділянка 18, як і язичок 20 виконані з можливістю відгинання). Опишемо принцип використання шприца одноразового використання: Перед початком забору у шприц лікарських засобів нижній диск 10 щільно прилягає до поверхні поршня 2, а його випуклий елемент 7 5 розміщений в отворах верхнього 9 та нижнього дисків 10, а також у пазу 14 штока 3, при цьому вісь 21 знаходиться під язичком 20 (Фіг.1). Вісь 21 знаходиться у початковому положенні під язичком 20 (Фіг.1). Забір лікарських засобів, здійснюється поступальним витягуванням штока 3 із корпуса 1, утримуючи його за упорну планку 6 та відтягуванні захвату 12. На початку поступального руху штоку 3 витягувальне (фізичне) зусилля передається на вісь 21, яка відгинаючи язичок 20 та, переміщується над ним, обпираючись об торцеву стінку прорізі 17, передаючи прикладене до захвату 12 зусилля на поршень 2, тим самим забезпечуючи його повздовжнє переміщення всередині корпуса 1. При введенні лікарського засобу (виконання ін'єкції), утримують корпус 1 за упорну планку 6, натискають на захват 12, передаючи зусилля, змушують поступально рухатися шток 3. 76651 6 При поступальному русі штока 3, зусилля передається на вісь 21, яка зісковзуючи по поверхні язичка 20, опертого об торцеву стінку прорізі 17, відгинає гнучку потоншену ділянку 18, та рухаючись далі опирається об дно паза 16 (тильну сторону поршня 2) передаючи йому зусилля (не показано). При спробі повторного забору та введення лікарського засобу переміщення осі 21 буде можливим виключно по пазу 16 випуклого елементу 7 поршня 2 (Фіг.6), в результаті чого поршень 2 від'єднається від штоку 3. Якщо припустити, що вісь 21 зайде в прорізь 17 то язичок 20, обпираючись об опору ділянку 22 бокової поверхні прорізі, не допускає його зворотного прогинання (Фіг.6), в результаті чого поршень 2 неможливо приєднати до штоку 3, а значить і виконати ін'єкцію. 7 Комп’ютерна верстка О. Чепелев 76651 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП ―Український інститут промислової власності‖, вул. Глазунова, 1, м. Київ – 42, 01601
