Інтервальний герметизатор дегазаційної свердловини одноразового застосування
Формула / Реферат
Інтервальний герметизатор дегазаційної свердловини одноразового застосування, що містить інтервально з'єднані з обсадною трубою однотипні секції, які виконані у вигляді порожнистого циліндра з пружним елементом, який відрізняється тим, що однотипні секції додатково обладнані тонкостінною зовнішньою оболонкою і різальною струною, при цьому пружний елемент виконаний у вигляді спіралі з пористої стрічки, яка має ефект пам'яті форми.
Текст

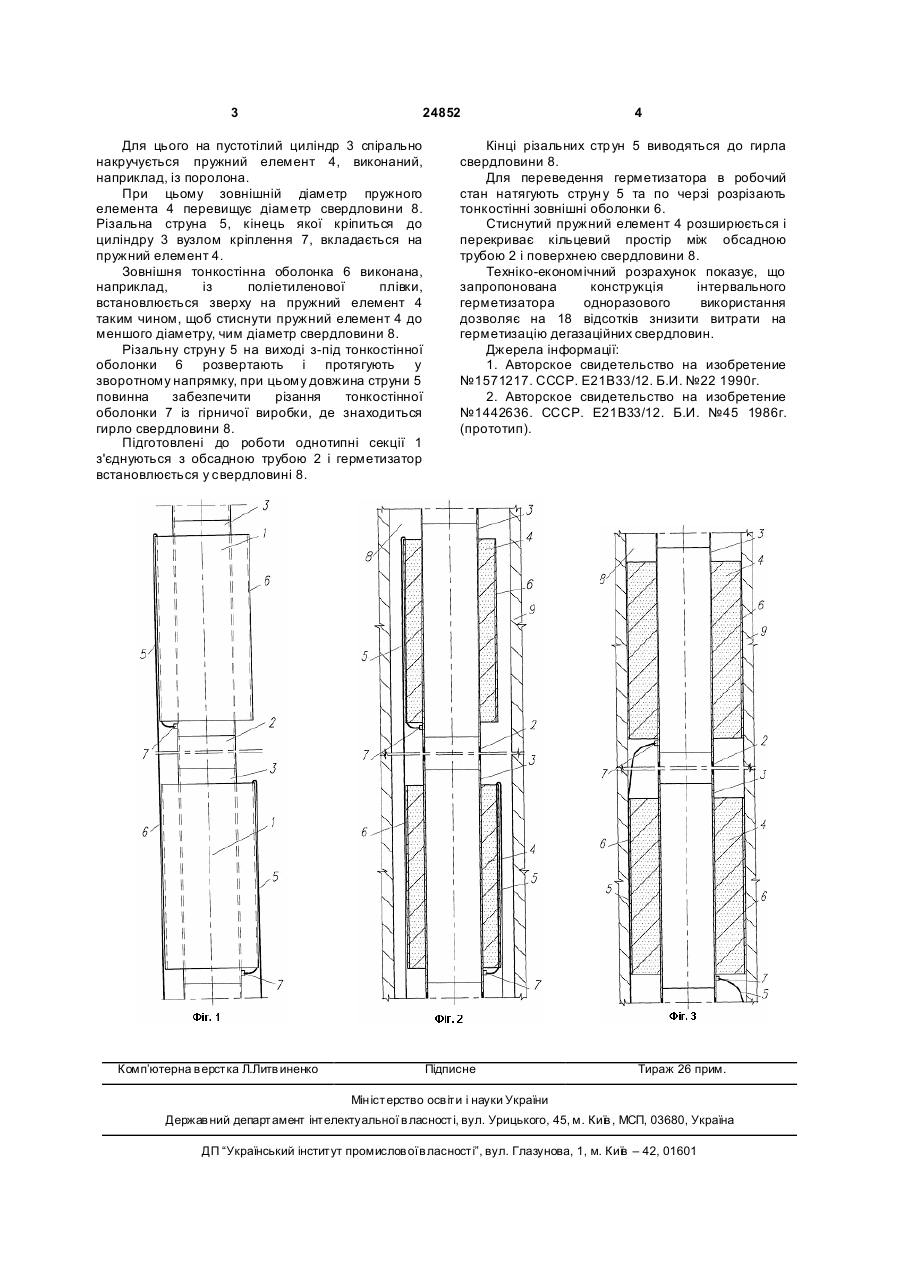

Інтервальний герметизатор дегазаційної свердловини одноразового застосування, що містить інтервально з'єднані з обсадною трубою 3 24852 Для цього на пустотілий циліндр 3 спірально накручується пружний елемент 4, виконаний, наприклад, із поролона. При цьому зовнішній діаметр пружного елемента 4 перевищує діаметр свердловини 8. Різальна струна 5, кінець якої кріпиться до циліндру 3 вузлом кріплення 7, вкладається на пружний елемент 4. Зовнішня тонкостінна оболонка 6 виконана, наприклад, із поліетиленової плівки, встановлюється зверху на пружний елемент 4 таким чином, щоб стиснути пружний елемент 4 до меншого діаметру, чим діаметр свердловини 8. Різальну струн у 5 на виході з-під тонкостінної оболонки 6 розвертають і протягують у зворотному напрямку, при цьому довжина струни 5 повинна забезпечити різання тонкостінної оболонки 7 із гірничої виробки, де знаходиться гирло свердловини 8. Підготовлені до роботи однотипні секції 1 з'єднуються з обсадною трубою 2 і герметизатор встановлюється у свердловині 8. Комп’ютерна в ерстка Л.Литв иненко 4 Кінці різальних стр ун 5 виводяться до гирла свердловини 8. Для переведення герметизатора в робочий стан натягують струн у 5 та по черзі розрізають тонкостінні зовнішні оболонки 6. Стиснутий пружний елемент 4 розширюється і перекриває кільцевий простір між обсадною трубою 2 і поверхнею свердловини 8. Техніко-економічний розрахунок показує, що запропонована конструкція інтервального герметизатора одноразового використання дозволяє на 18 відсотків знизити витрати на герметизацію дегазаційних свердловин. Джерела інформації: 1. Авторское свидетельство на изобретение №1571217. СССР. Е21В33/12. Б.И. №22 1990г. 2. Авторское свидетельство на изобретение №1442636. СССР. Е21В33/12. Б.И. №45 1986г. (прототип). Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюInterval sealer of degassing well of one-time use
Назва патенту російськоюИнтервальный герметизатор дегазационной скважины одноразового применения
МПК / Мітки
МПК: E21F 7/00
Мітки: застосування, дегазаційної, герметизатор, інтервальний, одноразового, свердловини
