Бетононасос

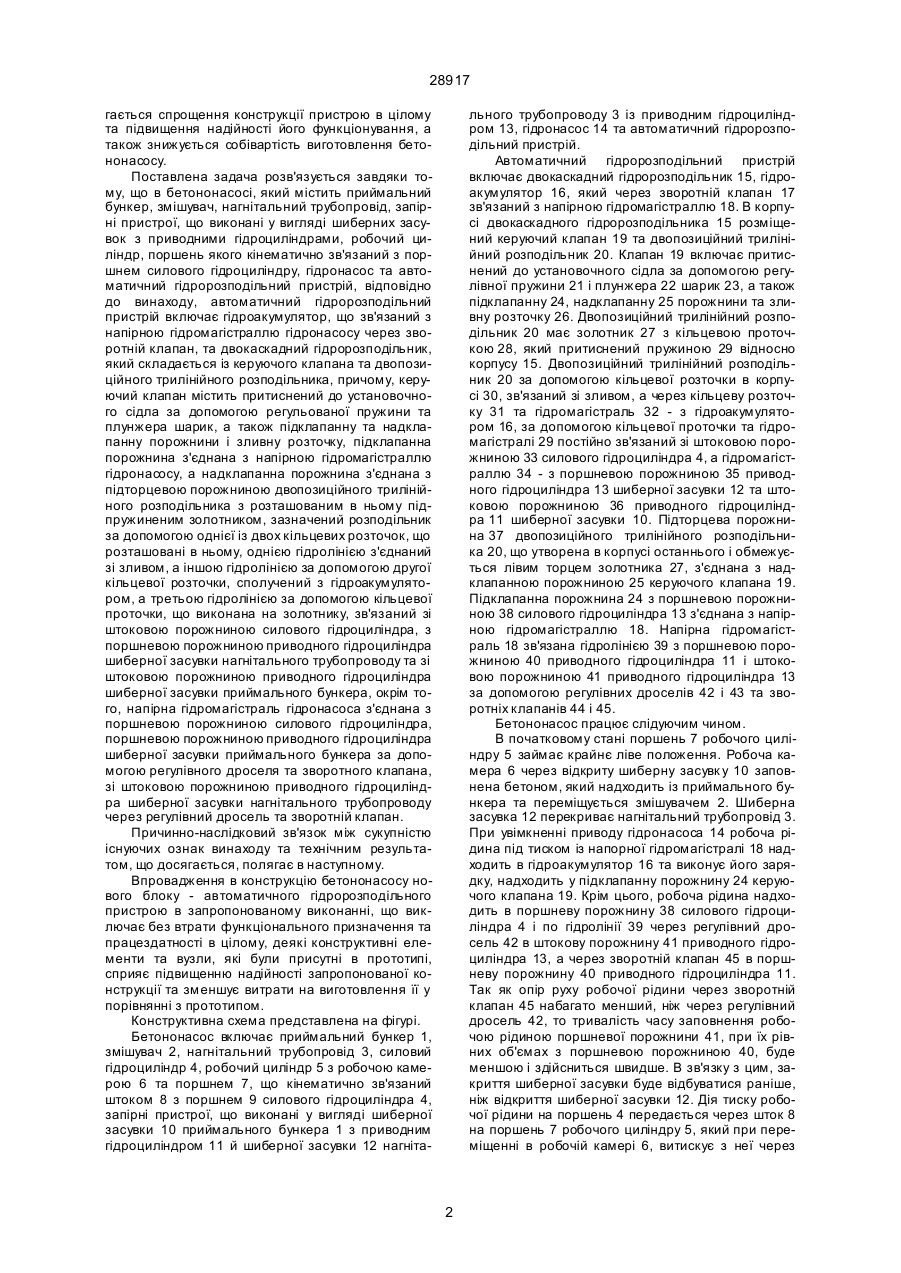

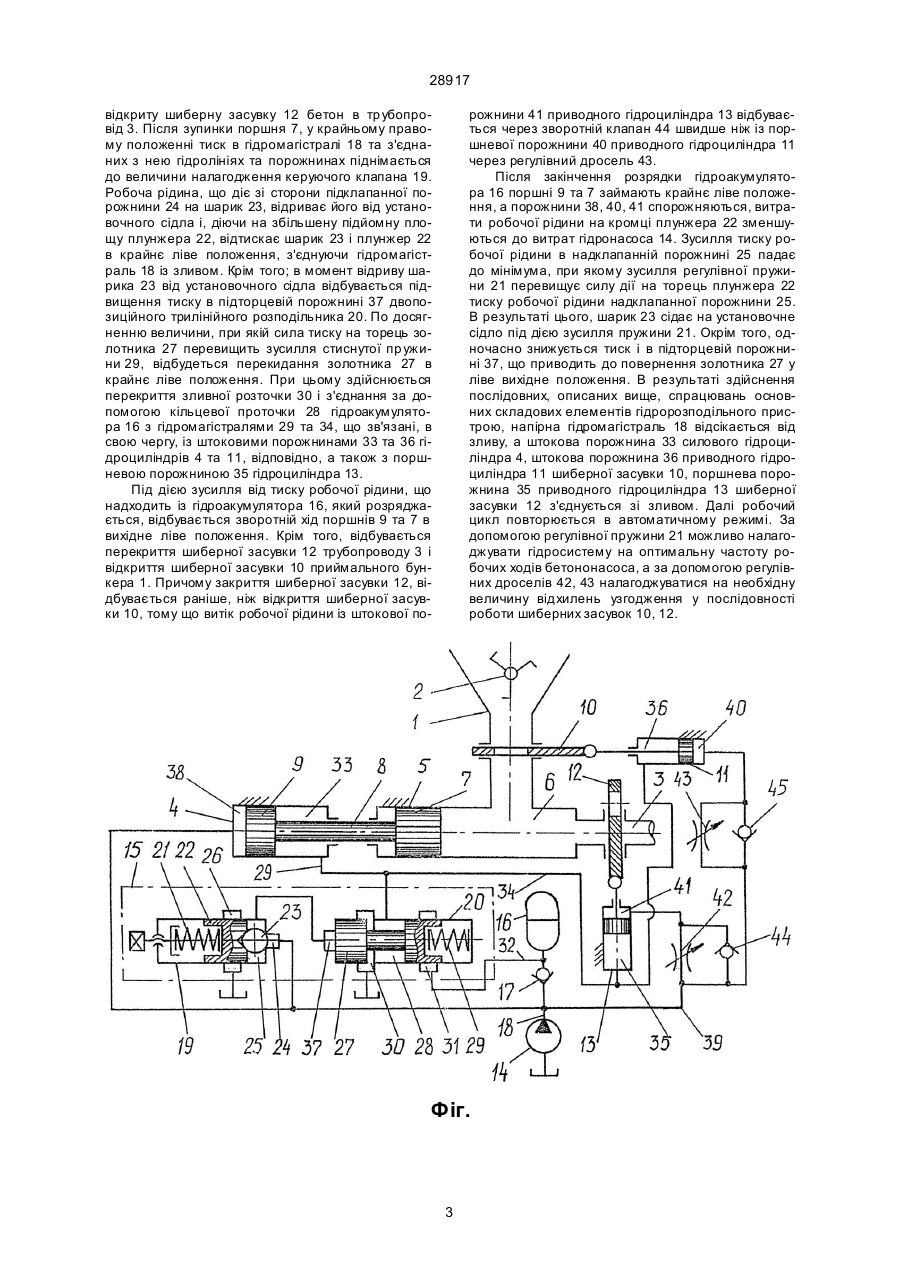

Бетононасос, який містить приймальний бункер, змішувач, нагнітальний трубопровід, запірні пристрої, що виконані у вигляді шиберних засувок з приводними гідроциліндрами, робочий циліндр, поршень якого кінематично зв'язаний з поршнем силового гідроциліндру, гідронасос та автоматичний гідророзподільний пристрій, який відрізняється тим, що автоматичний гідророзподільний пристрій включає гідроакумулятор, що зв'язаний з напірною гідромагістраллю гідронасосу через зворотний клапан, та двокаскадний гідророзподільник, який складається із керуючого клапана та двопозиційного трилінійного розподільника, причому керуючий клапан містить притиснений до установочного сідла за допомогою регульованої пружини та плунжера шарик, а також підклапанну та надклапанну порожнини і зливну розточку, підклапанна A (54) БЕТОНОНАСОС 28917 гається спрощення конструкції пристрою в цілому та підвищення надійності його функціонування, а також знижується собівартість виготовлення бетононасосу. Поставлена задача розв'язується завдяки тому, що в бетононасосі, який містить приймальний бункер, змішувач, нагнітальний трубопровід, запірні пристрої, що виконані у вигляді шиберних засувок з приводними гідроциліндрами, робочий циліндр, поршень якого кінематично зв'язаний з поршнем силового гідроциліндру, гідронасос та автоматичний гідророзподільний пристрій, відповідно до винаходу, автоматичний гідророзподільний пристрій включає гідроакумулятор, що зв'язаний з напірною гідромагістраллю гідронасосу через зворотній клапан, та двокаскадний гідророзподільник, який складається із керуючого клапана та двопозиційного трилінійного розподільника, причому, керуючий клапан містить притиснений до установочного сідла за допомогою регульованої пружини та плунжера шарик, а також підклапанну та надклапанну порожнини і зливну розточку, підклапанна порожнина з'єднана з напірною гідромагістраллю гідронасосу, а надклапанна порожнина з'єднана з підторцевою порожниною двопозиційного трилінійного розподільника з розташованим в ньому підпружиненим золотником, зазначений розподільник за допомогою однієї із двох кільцевих розточок, що розташовані в ньому, однією гідролінією з'єднаний зі зливом, а іншою гідролінією за допомогою другої кільцевої розточки, сполучений з гідроакумулятором, а третьою гідролінією за допомогою кільцевої проточки, що виконана на золотнику, зв'язаний зі штоковою порожниною силового гідроциліндра, з поршневою порожниною приводного гідроциліндра шиберної засувки нагнітального трубопроводу та зі штоковою порожниною приводного гідроциліндра шиберної засувки приймального бункера, окрім того, напірна гідромагістраль гідронасоса з'єднана з поршневою порожниною силового гідроциліндра, поршневою порожниною приводного гідроциліндра шиберної засувки приймального бункера за допомогою регулівного дроселя та зворотного клапана, зі штоковою порожниною приводного гідроциліндра шиберної засувки нагнітального трубопроводу через регулівний дросель та зворотній клапан. Причинно-наслідковий зв'язок між сукупністю існуючих ознак винаходу та технічним результатом, що досягається, полягає в наступному. Впровадження в конструкцію бетононасосу нового блоку - автоматичного гідророзподільного пристрою в запропонованому виконанні, що виключає без втрати функціонального призначення та працездатності в цілому, деякі конструктивні елементи та вузли, які були присутні в прототипі, сприяє підвищенню надійності запропонованої конструкції та зменшує витрати на виготовлення її у порівнянні з прототипом. Конструктивна схема представлена на фігурі. Бетононасос включає приймальний бункер 1, змішувач 2, нагнітальний трубопровід 3, силовий гідроциліндр 4, робочий циліндр 5 з робочою камерою 6 та поршнем 7, що кінематично зв'язаний штоком 8 з поршнем 9 силового гідроциліндра 4, запірні пристрої, що виконані у вигляді шиберної засувки 10 приймального бункера 1 з приводним гідроциліндром 11 й шиберної засувки 12 нагніта льного трубопроводу 3 із приводним гідроциліндром 13, гідронасос 14 та автоматичний гідророзподільний пристрій. Автоматичний гідророзподільний пристрій включає двокаскадний гідророзподільник 15, гідроакумулятор 16, який через зворотній клапан 17 зв'язаний з напірною гідромагістраллю 18. В корпусі двокаскадного гідророзподільника 15 розміщений керуючий клапан 19 та двопозиційний трилінійний розподільник 20. Клапан 19 включає притиснений до установочного сідла за допомогою регулівної пружини 21 і плунжера 22 шарик 23, а також підклапанну 24, надклапанну 25 порожнини та зливну розточку 26. Двопозиційний трилінійний розподільник 20 має золотник 27 з кільцевою проточкою 28, який притиснений пружиною 29 відносно корпусу 15. Двопозиційний трилінійний розподільник 20 за допомогою кільцевої розточки в корпусі 30, зв'язаний зі зливом, а через кільцеву розточку 31 та гідромагістраль 32 - з гідроакумулятором 16, за допомогою кільцевої проточки та гідромагістралі 29 постійно зв'язаний зі штоковою порожниною 33 силового гідроциліндра 4, а гідромагістраллю 34 - з поршневою порожниною 35 приводного гідроциліндра 13 шиберної засувки 12 та штоковою порожниною 36 приводного гідроциліндра 11 шиберної засувки 10. Підторцева порожнина 37 двопозиційного трилінійного розподільника 20, що утворена в корпусі останнього і обмежується лівим торцем золотника 27, з'єднана з надклапанною порожниною 25 керуючого клапана 19. Підклапанна порожнина 24 з поршневою порожниною 38 силового гідроциліндра 13 з'єднана з напірною гідромагістраллю 18. Напірна гідромагістраль 18 зв'язана гідролінією 39 з поршневою порожниною 40 приводного гідроциліндра 11 і штоковою порожниною 41 приводного гідроциліндра 13 за допомогою регулівних дроселів 42 і 43 та зворотніх клапанів 44 і 45. Бетононасос працює слідуючим чином. В початковому стані поршень 7 робочого циліндру 5 займає крайнє ліве положення. Робоча камера 6 через відкриту шиберну засувк у 10 заповнена бетоном, який надходить із приймального бункера та переміщується змішувачем 2. Шиберна засувка 12 перекриває нагнітальний трубопровід 3. При увімкненні приводу гідронасоса 14 робоча рідина під тиском із напорної гідромагістралі 18 надходить в гідроакумулятор 16 та виконує його зарядку, надходить у підклапанну порожнину 24 керуючого клапана 19. Крім цього, робоча рідина надходить в поршневу порожнину 38 силового гідроциліндра 4 і по гідролінії 39 через регулівний дросель 42 в штокову порожнину 41 приводного гідроциліндра 13, а через зворотній клапан 45 в поршневу порожнину 40 приводного гідроциліндра 11. Так як опір руху робочої рідини через зворотній клапан 45 набагато менший, ніж через регулівний дросель 42, то тривалість часу заповнення робочою рідиною поршневої порожнини 41, при їх рівних об'ємах з поршневою порожниною 40, буде меншою і здійсниться швидше. В зв'язку з цим, закриття шиберної засувки буде відбуватися раніше, ніж відкриття шиберної засувки 12. Дія тиску робочої рідини на поршень 4 передається через шток 8 на поршень 7 робочого циліндру 5, який при переміщенні в робочій камері 6, витискує з неї через 2 28917 відкриту шиберну засувку 12 бетон в тр убопровід 3. Після зупинки поршня 7, у крайньому правому положенні тиск в гідромагістралі 18 та з'єднаних з нею гідролініях та порожнинах піднімається до величини налагодження керуючого клапана 19. Робоча рідина, що діє зі сторони підклапанної порожнини 24 на шарик 23, відриває його від установочного сідла і, діючи на збільшену підйомну площу плунжера 22, відтискає шарик 23 і плунжер 22 в крайнє ліве положення, з'єднуючи гідромагістраль 18 із зливом. Крім того; в момент відриву шарика 23 від установочного сідла відбувається підвищення тиску в підторцевій порожнині 37 двопозиційного трилінійного розподільника 20. По досягненню величини, при якій сила тиску на торець золотника 27 перевищить зусилля стиснутої пр ужини 29, відбудеться перекидання золотника 27 в крайнє ліве положення. При цьому здійснюється перекриття зливної розточки 30 і з'єднання за допомогою кільцевої проточки 28 гідроакумулятора 16 з гідромагістралями 29 та 34, що зв'язані, в свою чергу, із штоковими порожнинами 33 та 36 гідроциліндрів 4 та 11, відповідно, а також з поршневою порожниною 35 гідроциліндра 13. Під дією зусилля від тиску робочої рідини, що надходить із гідроакумулятора 16, який розряджається, відбувається зворотній хід поршнів 9 та 7 в вихідне ліве положення. Крім того, відбувається перекриття шиберної засувки 12 трубопроводу 3 і відкриття шиберної засувки 10 приймального бункера 1. Причому закриття шиберної засувки 12, відбувається раніше, ніж відкриття шиберної засувки 10, тому що витік робочої рідини із штокової по рожнини 41 приводного гідроциліндра 13 відбувається через зворотній клапан 44 швидше ніж із поршневої порожнини 40 приводного гідроциліндра 11 через регулівний дросель 43. Після закінчення розрядки гідроакумулятора 16 поршні 9 та 7 займають крайнє ліве положення, а порожнини 38, 40, 41 спорожняються, витрати робочої рідини на кромці плунжера 22 зменшуються до витрат гідронасоса 14. Зусилля тиску робочої рідини в надклапанній порожнині 25 падає до мінімума, при якому зусилля регулівної пружини 21 перевищує силу дії на торець плунжера 22 тиску робочої рідини надклапанної порожнини 25. В результаті цього, шарик 23 сідає на установочне сідло під дією зусилля пружини 21. Окрім того, одночасно знижується тиск і в підторцевій порожнині 37, що приводить до повернення золотника 27 у ліве вихідне положення. В результаті здійснення послідовних, описаних вище, спрацювань основних складових елементів гідророзподільного пристрою, напірна гідромагістраль 18 відсікається від зливу, а штокова порожнина 33 силового гідроциліндра 4, штокова порожнина 36 приводного гідроциліндра 11 шиберної засувки 10, поршнева порожнина 35 приводного гідроциліндра 13 шиберної засувки 12 з'єднується зі зливом. Далі робочий цикл повторюється в автоматичному режимі. За допомогою регулівної пружини 21 можливо налагоджувати гідросистему на оптимальну частоту робочих ходів бетононасоса, а за допомогою регулівних дроселів 42, 43 налагоджуватися на необхідну величину відхилень узгодження у послідовності роботи шиберних засувок 10, 12. Фіг. 3 28917 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
