Спосіб обчищання стінки від відкладень

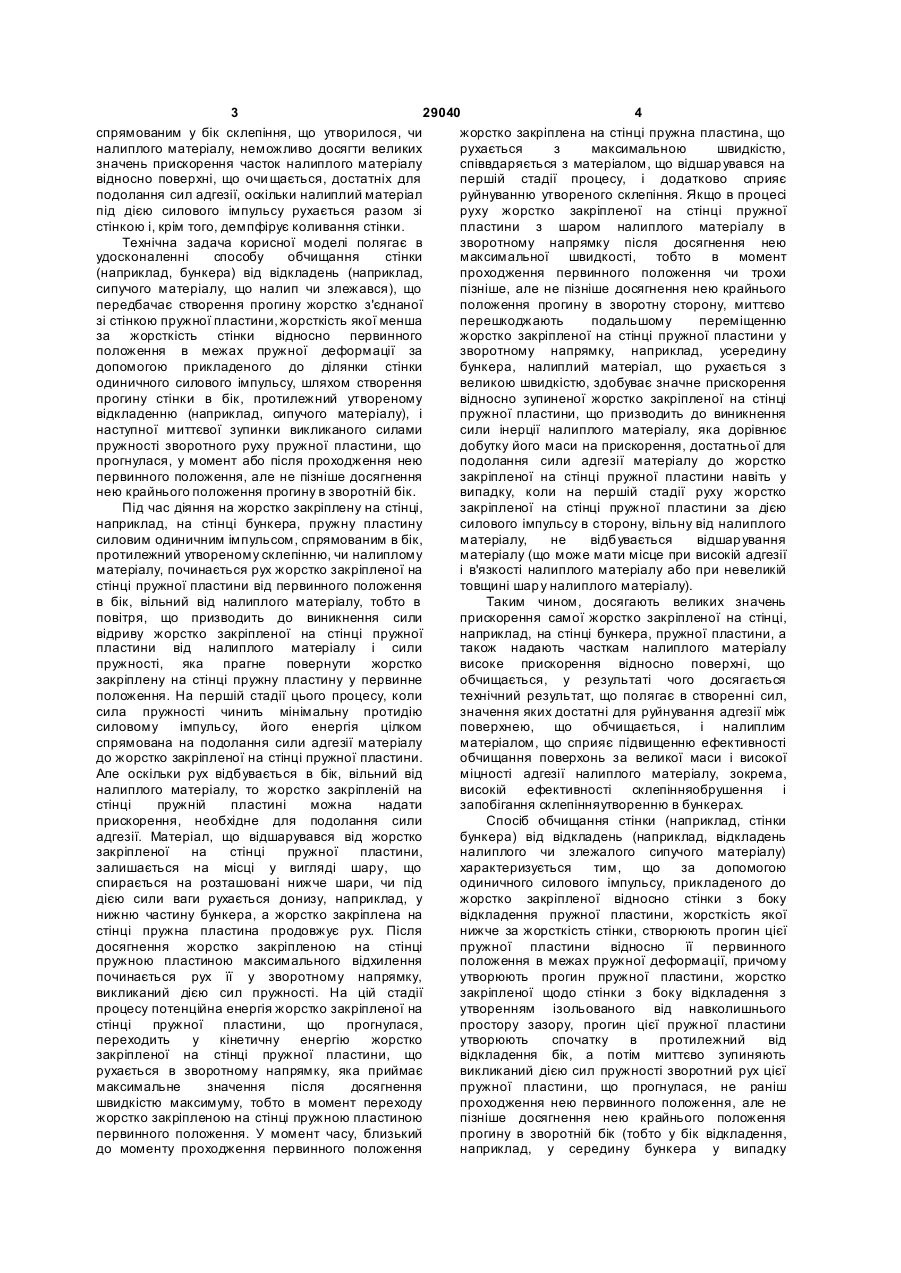

Спосіб обчищання стінки від відкладень, при якому за допомогою одиничного силового імпульсу, прикладеного до жорстко закріпленої відносно стінки з боку відкладення пружної 3 29040 4 спрямованим у бік склепіння, що утворилося, чи жорстко закріплена на стінці пружна пластина, що налиплого матеріалу, неможливо досягти великих рухається з максимальною швидкістю, значень прискорення часток налиплого матеріалу співвдаряється з матеріалом, що відшар увався на відносно поверхні, що очи щається, достатніх для першій стадії процесу, і додатково сприяє подолання сил адгезії, оскільки налиплий матеріал руйнуванню утвореного склепіння. Якщо в процесі під дією силового імпульсу рухається разом зі руху жорстко закріпленої на стінці пружної стінкою і, крім того, демпфірує коливання стінки. пластини з шаром налиплого матеріалу в Технічна задача корисної моделі полягає в зворотному напрямку після досягнення нею удосконаленні способу обчищання стінки максимальної швидкості, тобто в момент (наприклад, бункера) від відкладень (наприклад, проходження первинного положення чи трохи сипучого матеріалу, що налип чи злежався), що пізніше, але не пізніше досягнення нею крайнього передбачає створення прогину жорстко з'єднаної положення прогину в зворотну сторону, миттєво зі стінкою пружної пластини, жорсткість якої менша перешкоджають подальшому переміщенню за жорсткість стінки відносно первинного жорстко закріпленої на стінці пружної пластини у положення в межах пружної деформації за зворотному напрямку, наприклад, усередину допомогою прикладеного до ділянки стінки бункера, налиплий матеріал, що рухається з одиничного силового імпульсу, шляхом створення великою швидкістю, здобуває значне прискорення прогину стінки в бік, протилежний утвореному відносно зупиненої жорстко закріпленої на стінці відкладенню (наприклад, сипучого матеріалу), і пружної пластини, що призводить до виникнення наступної миттєвої зупинки викликаного силами сили інерції налиплого матеріалу, яка дорівнює пружності зворотного руху пружної пластини, що добутку його маси на прискорення, достатньої для прогнулася, у момент або після проходження нею подолання сили адгезії матеріалу до жорстко первинного положення, але не пізніше досягнення закріпленої на стінці пружної пластини навіть у нею крайнього положення прогину в зворотній бік. випадку, коли на першій стадії руху жорстко Під час діяння на жорстко закріплену на стінці, закріпленої на стінці пружної пластини за дією наприклад, на стінці бункера, пружну пластину силового імпульсу в сторону, вільну від налиплого силовим одиничним імпульсом, спрямованим в бік, матеріалу, не відбувається відшар ування протилежний утвореному склепінню, чи налиплому матеріалу (що може мати місце при високій адгезії матеріалу, починається рух жорстко закріпленої на і в'язкості налиплого матеріалу або при невеликій стінці пружної пластини від первинного положення товщині шар у налиплого матеріалу). в бік, вільний від налиплого матеріалу, тобто в Таким чином, досягають великих значень повітря, що призводить до виникнення сили прискорення самої жорстко закріпленої на стінці, відриву жорстко закріпленої на стінці пружної наприклад, на стінці бункера, пружної пластини, а пластини від налиплого матеріалу і сили також надають часткам налиплого матеріалу пружності, яка прагне повернути жорстко високе прискорення відносно поверхні, що закріплену на стінці пружну пластину у первинне обчищається, у результаті чого досягається положення. На першій стадії цього процесу, коли технічний результат, що полягає в створенні сил, сила пружності чинить мінімальну протидію значення яких достатні для руйнування адгезії між силовому імпульсу, його енергія цілком поверхнею, що обчищається, і налиплим спрямована на подолання сили адгезії матеріалу матеріалом, що сприяє підвищенню ефективності до жорстко закріпленої на стінці пружної пластини. обчищання поверхонь за великої маси і високої Але оскільки рух відбувається в бік, вільний від міцності адгезії налиплого матеріалу, зокрема, налиплого матеріалу, то жорстко закріпленій на високій ефективності склепінняобрушення і стінці пружній пластині можна надати запобігання склепінняутворенню в бункерах. прискорення, необхідне для подолання сили Спосіб обчищання стінки (наприклад, стінки адгезії. Матеріал, що відшарувався від жорстко бункера) від відкладень (наприклад, відкладень закріпленої на стінці пружної пластини, налиплого чи злежалого сипучогоматеріалу) залишається на місці у вигляді шару, що характеризується тим, що за допомогою спирається на розташовані нижче шари, чи під одиничного силового імпульсу, прикладеного до дією сили ваги рухається донизу, наприклад, у жорстко закріпленої відносно стінки з боку нижню частину бункера, а жорстко закріплена на відкладення пружної пластини, жорсткість якої стінці пружна пластина продовжує рух. Після нижче за жорсткість стінки, створюють прогин цієї досягнення жорстко закріпленою на стінці пружної пластини відносно її первинного пружною пластиною максимального відхилення положення в межах пружної деформації, причому починається рух її у зворотному напрямку, утворюють прогин пружної пластини, жорстко викликаний дією сил пружності. На цій стадії закріпленої щодо стінки з боку відкладення з процесу потенційна енергія жорстко закріпленої на утворенням ізольованого від навколишнього стінці пружної пластини, що прогнулася, простору зазору, прогин цієї пружної пластини переходить у кінетичну енергію жорстко утворюють спочатку в протилежний від закріпленої на стінці пружної пластини, що відкладення бік, а потім миттєво зупиняють рухається в зворотному напрямку, яка приймає викликаний дією сил пружності зворотний рух цієї максимальне значення після досягнення пружної пластини, що прогнулася, не раніш швидкістю максимуму, тобто в момент переходу проходження нею первинного положення, але не жорстко закріпленою на стінці пружною пластиною пізніше досягнення нею крайнього положення первинного положення. У момент часу, близький прогину в зворотній бік (тобто у бік відкладення, до моменту проходження первинного положення наприклад, у середину бункера у випадку 5 29040 6 обчищання стінки бункера від відкладення основі 5. Оскільки плоский якір 6 жорстко налиплого чи злежалого сипучого матеріалу). закріплений за допомогою штанги 8 до жорстко На Фіг.1 зображено варіант пристрою, що закріпленої до стінки бункера 1 пружної пластини реалізує варіант способу обчищання стінки від 9, то разом із плоским якорем 6 від зображеного відкладень; на Фіг.2 представлено схему вибору на Фіг.2 первинного положення І у протилежну моменту миттєвої з упинки викликаного дією сил утвореному склепінню чи налиплому матеріалу 2 пружності зворотного руху стінки чи пружної сторону, тобто назовні, починає рухатись і жорстко пластини, що прогнулася. закріплена до стінки бункера 1 пружна пластина 9. Пристрій для обчищання стінки бункера 1 від Якщо параметри імпульсної сили достатні для відкладень налиплого матеріалу 2 містить подолання сили адгезії, то відбувається відрив генератор імпульсних струмів 3, що з'єднаний з жорстко закріпленої до стінки бункера 1 пружної розташованим з зовнішнього боку стінки бункера 1 пластини 9 від налиплого матеріалу 2, що (із протилежного боку від відкладень 2 залишається на місці у вигляді шару, що утвореного склепіння або налиплого матеріалу) спирається на розташовані нижче шари або виконавчим механізмом у складі плоского рухається в нижню частину бункера під дією сили індуктора 4, встановленого на подовженій жорсткій ваги, а жорстко закріплена до стінки бункера 1 основі 5, жорстко закріпленій в кінцях відносно пружна пластина 9 продовжує рух. Досягши стінки бункера 1, і плоского якоря 6 з максимального відхилення в зображеному на Фіг.2 високопровідного матеріалу, встановленого з положенні ІІ жорстко закріплена до стінки бункера зазором а1 відносно стінки бункера 1 таким чином, 1 пружна пластина 9 під дією сили пружності що плоский індуктор 4 розташований між стінкою починає рухатись в зображене на Фіг.2 первинне бункера 1 і плоским якорем 6. Плоский якір 6 положення І. На цій стадії процесу потенційна розташований із зазором а 2 відносно плоского енергія жорстко закріпленої до стінки бункера 1 індуктора 4, а на жорсткій основі 5, на якій пружної пластини 9, що прогнулася, переходить у встановлений плоский індуктор 4, жорстко кінетичну енергію жорстко закріпленої до стінки закріплені упори 7, діаметрально рознесені бункера 1 пружної пластини 9, що р ухається в відносно осі котушки плоского індуктора 4 і зворотному напрямку, яка приймає максимальне паралельні її осі, при цьому один кінець кожного з значення після досягнення швидкістю максимуму, упорів 7 жорстко закріплений щодо жорсткої тобто в момент переходу жорстко закріпленою до основи 5, а між іншим, незакріпленим, кінцем стінки бункера 1 пружною пластиною 9 кожного з упорів 7 і зверненою до стінки бункера 1 зображеного на Фіг.2 первинного положення І. У поверхнею плоского якоря 6 є зазор а 3, величина момент часу, близький до моменту переходу якого менша за величину зазору а 2 між плоским жорстко закріпленою до стінки бункера 1 пружною індуктором 4 і плоским якорем 6. За допомогою пластиною 9 зображеного на Фіг.2 первинного однієї чи декількох штанг 8 плоский якір 6 жорстко положення І жорстко закріплена до стінки бункера закріплений до жорстко закріпленої на стінці 1 пружна пластина 9, що рухається з бункера 1 пружної пластини 9, жорсткість якої максимальною швидкістю, співударяється з менша за жорсткість стінки бункера 1. Між стінкою матеріалом 2, що відшарувався на першій стадії бункера 1 і пружною пластиною 9 по периметру процесу, і додатково сприяє руйнуванню останньої встановлені шайби 10, що утворюють утвореного склепіння. Якщо на початковій стадії зазор між пружною пластиною 9 і стінкою бункера руху жорстко закріпленої до стінки бункера 1 1, захищений від просипу в нього налиплого пружної пластини 9 під дією імпульсної сили не матеріалу 2, наприклад, за допомогою гумового відбувається її відриву від налиплого матеріалу 2 ущільнення 11; утворення такого зазору дозволяє (що може мати місце при малому шарі налиплого пружній пластині 9 вільно зміщуватися в сторону, матеріалу 2, при пошаровому його відділенні в протилежну утвореному відкладенню 2 (склепінню результаті подолання когезійних сил у товщі чи налиплому матеріалу), тим самим досягати налиплого матеріалу і т.д.), то подальший рух ефекту обчищання і запобігання жорстко закріпленої до стінки бункера 1 пружної склепінняутворенню. пластини 9 відбувається з деяким шаром Спосіб обчищання стінки від відкладень може налиплого матеріалу 2. У момент проходження бути реалізований за допомогою зображеного на жорстко закріпленою до стінки бункера 1 пружною Фіг.1 пристрою для обчищання стінки від пластиною 9 зображеного на Фіг.2 первинного відкладень при обчищанні внутрішньої поверхні положення І, коли швидкість її руху досягає стінки бункера 1 від відкладень налиплого максимального значення, або в момент, жорстко матеріалу 2. закріплена до стінки бункера пружна пластина 9 За допомогою генератора імпульсних струмів знаходиться в положенні ІІІ після проходження 3 по плоскому індуктору 4 пропускають розрядний первинного положення І, але до досягнення струм великої амплітуди, що збуджує крайнього положення IV прогину в зворотну електромагнітне поле в зазорі а 2 між плоским сторону (усередину бункера, в сторону налиплого індуктором 4 і плоским якорем 6. Це матеріалу 2), плоский якір б вдаряється об упори електромагнітне поле, у свою чергу, збуджує 7, жорстко закріплені щодо жорсткої основи 5. У вихровий стр ум у плоскому якорі 6. Взаємодія результаті цього жорстко закріплена до стінки імпульсних магнітних полів, створених розрядним і бункера 1 пружна пластина 9, яка жорстко збуджуваним струмами, призводить до виникнення пов'язана за допомогою штанги 8 з плоским імпульсної сили, що відштовхує плоский якір б від якорем 6, миттєво зупиняється. При цьому плоского індуктора 4, встановленого на жорсткій налиплий матеріал 2, що рухається з великою 7 29040 швидкістю, здобуває значне прискорення відносно зупиненої жорстко закріпленої до стінки бункера 1 пружної пластини 9, що приводить до виникнення сили інерції налиплого матеріалу 2, яка дорівнює добутку його маси на прискорення, достатньої для подолання сили адгезії матеріалу 2 до жорстко закріпленої до стінки бункера 1 пружної пластини 9. В пристрої для обчищання стінки бункера 1 від відкладень налиплого матеріалу 2 (Фіг.1) упори 7 у первинному положенні плоского якоря 6 можуть примикати до нього без зазору. У цьому випадку в момент удар у плоского якоря 6 об упори 7 швидкість руху жорстко закріпленої до стінки бункера 1 пружної пластини 9 максимальна, отже, є максимальним здобуте налиплим матеріалом 2 прискорення. Однак, для випадку відриву жорстко закріпленої до стінки бункера 1 пружної пластини 9 від налиплого матеріалу 2 вже на початковій стадії такий варіант розташування упорів 7 не є оптимальним, оскільки упори 7 при цьому перешкоджають додатковому руйнуванню утвореного склепіння. Тому доцільно упори 7 розташовувати стосовно плоского якоря 6 з зазором а3, величина якого повинна бути менше величини зазору а2 між плоским індуктором 4 і плоским якорем 6. Вибір такого співвідношення зазорів виключає можливість зіткнення плоского якоря 6 з плоским індуктором 4 і пов'язаного з цим руйнування останнього. Використання пропонованого способу обчищання стінки від відкладень дозволяє істотно підвищити ефективність магнітно-імпульсних установок, що застосовуються для запобігання склепінняутворенню та для обчищання від налиплого матеріалу стінок бункерів та інших ємкостей, які використовуються в агломераційному, доменному, ливарному виробництві, гірничодобувній та інших галузях промисловості. 8
