Спосіб настройки на резонансні коливання вібромашини

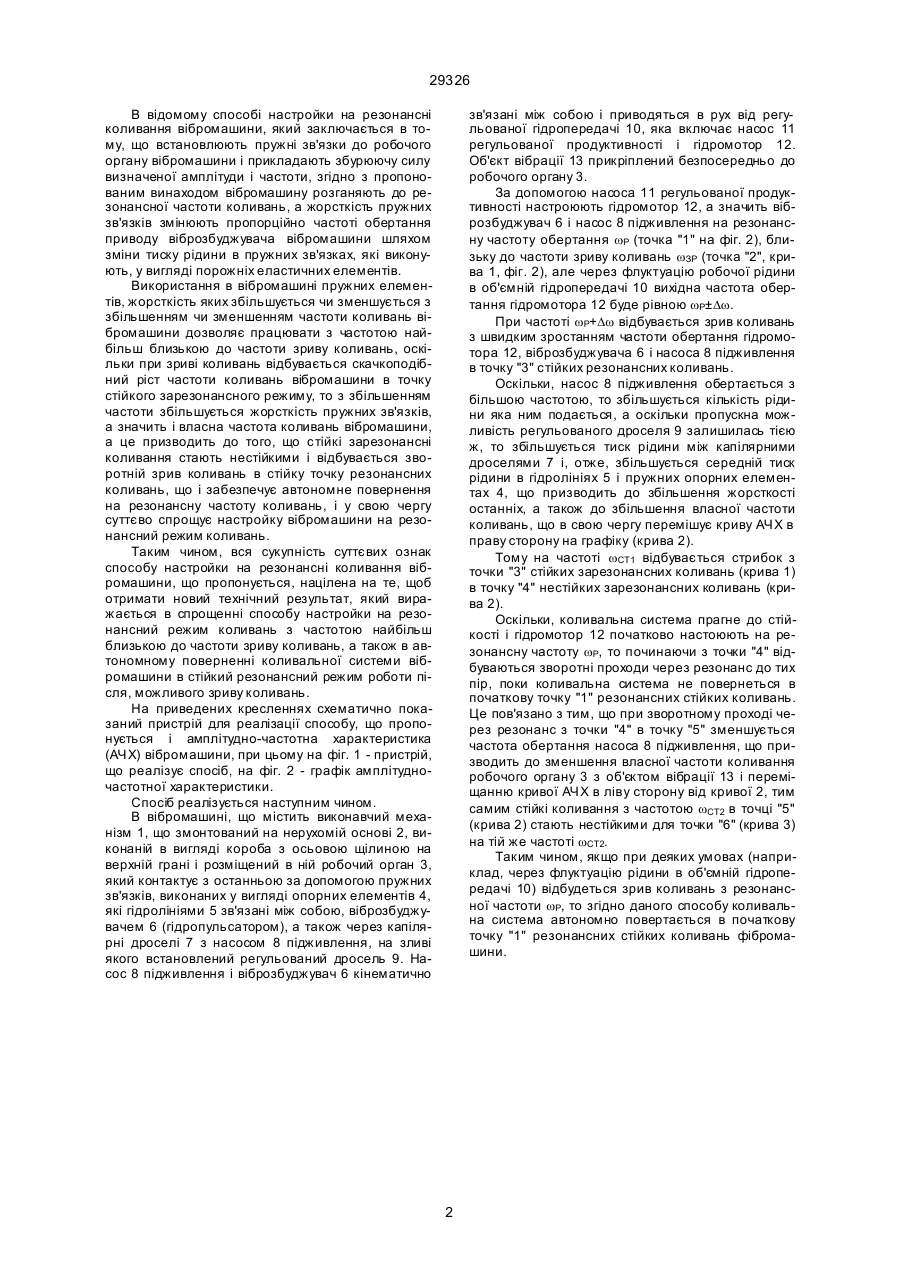

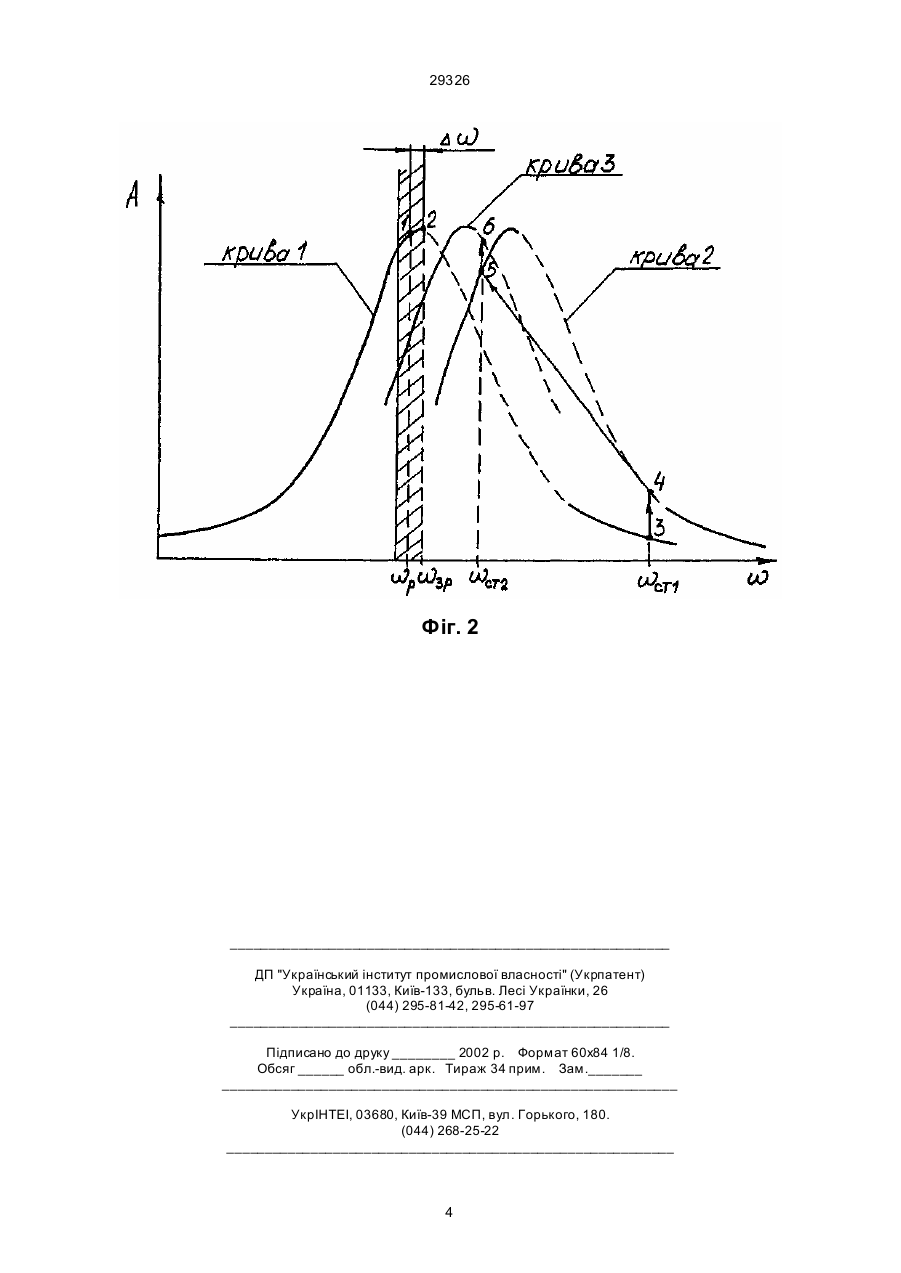

Спосіб настройки на резонансні коливання вібромашини, який заключається в тому, що встано 29326 В відомому способі настройки на резонансні коливання вібромашини, який заключається в тому, що встановлюють пружні зв'язки до робочого органу вібромашини і прикладають збурюючу силу визначеної амплітуди і частоти, згідно з пропонованим винаходом вібромашину розганяють до резонансної частоти коливань, а жорсткість пружних зв'язків змінюють пропорційно частоті обертання приводу віброзбуджувача вібромашини шляхом зміни тиску рідини в пружних зв'язках, які виконують, у вигляді порожніх еластичних елементів. Використання в вібромашині пружних елементів, жорсткість яких збільшується чи зменшується з збільшенням чи зменшенням частоти коливань вібромашини дозволяє працювати з частотою найбільш близькою до частоти зриву коливань, оскільки при зриві коливань відбувається скачкоподібний ріст частоти коливань вібромашини в точку стійкого зарезонансного режиму, то з збільшенням частоти збільшується жорсткість пружних зв'язків, а значить і власна частота коливань вібромашини, а це призводить до того, що стійкі зарезонансні коливання стають нестійкими і відбувається зворотній зрив коливань в стійку точку резонансних коливань, що і забезпечує автономне повернення на резонансну частоту коливань, і у свою чергу суттєво спрощує настройку вібромашини на резонансний режим коливань. Таким чином, вся сукупність суттєвих ознак способу настройки на резонансні коливання вібромашини, що пропонується, націлена на те, щоб отримати новий технічний результат, який виражається в спрощенні способу настройки на резонансний режим коливань з частотою найбільш близькою до частоти зриву коливань, а також в автономному поверненні коливальної системи вібромашини в стійкий резонансний режим роботи після, можливого зриву коливань. На приведених кресленнях схематично показаний пристрій для реалізації способу, що пропонується і амплітудно-частотна характеристика (АЧХ) вібромашини, при цьому на фіг. 1 - пристрій, що реалізує спосіб, на фіг. 2 - графік амплітудночастотної характеристики. Спосіб реалізується наступним чином. В вібромашині, що містить виконавчий механізм 1, що змонтований на нерухомій основі 2, виконаній в вигляді короба з осьовою щілиною на верхній грані і розміщений в ній робочий орган 3, який контактує з останньою за допомогою пружних зв'язків, виконаних у вигляді опорних елементів 4, які гідролініями 5 зв'язані між собою, віброзбуджувачем 6 (гідропульсатором), а також через капілярні дроселі 7 з насосом 8 підживлення, на зливі якого встановлений регульований дросель 9. Насос 8 підживлення і віброзбуджувач 6 кінематично зв'язані між собою і приводяться в рух від регульованої гідропередачі 10, яка включає насос 11 регульованої продуктивності і гідромотор 12. Об'єкт вібрації 13 прикріплений безпосередньо до робочого органу 3. За допомогою насоса 11 регульованої продуктивності настроюють гідромотор 12, а значить віброзбуджувач 6 і насос 8 підживлення на резонансну частоту обертання wР (точка "1" на фіг. 2), близьку до частоти зриву коливань wЗР (точка "2", крива 1, фіг. 2), але через флуктуацію робочої рідини в об'ємній гідропередачі 10 вихідна частота обертання гідромотора 12 буде рівною wР±Dw. При частоті wР+Dw відбувається зрив коливань з швидким зростанням частоти обертання гідромотора 12, віброзбуджувача 6 і насоса 8 підживлення в точку "3" стійких резонансних коливань. Оскільки, насос 8 підживлення обертається з більшою частотою, то збільшується кількість рідини яка ним подається, а оскільки пропускна можливість регульованого дроселя 9 залишилась тією ж, то збільшується тиск рідини між капілярними дроселями 7 і, отже, збільшується середній тиск рідини в гідролініях 5 і пружних опорних елементах 4, що призводить до збільшення жорсткості останніх, а також до збільшення власної частоти коливань, що в свою чергу перемішує криву АЧХ в праву сторону на графіку (крива 2). Тому на частоті wСТ1 відбувається стрибок з точки "3" стійких зарезонансних коливань (крива 1) в точку "4" нестійких зарезонансних коливань (крива 2). Оскільки, коливальна система прагне до стійкості і гідромотор 12 початково настоюють на резонансну частоту wР, то починаючи з точки "4" відбуваються зворотні проходи через резонанс до тих пір, поки коливальна система не повернеться в початкову точку "1" резонансних стійких коливань. Це пов'язано з тим, що при зворотному проході через резонанс з точки "4" в точку "5" зменшується частота обертання насоса 8 підживлення, що призводить до зменшення власної частоти коливання робочого органу 3 з об'єктом вібрації 13 і переміщанню кривої АЧХ в ліву сторону від кривої 2, тим самим стійкі коливання з частотою wСТ2 в точці "5" (крива 2) стають нестійкими для точки "6" (крива 3) на тій же частоті wСТ2. Таким чином, якщо при деяких умовах (наприклад, через флуктуацію рідини в об'ємній гідропередачі 10) відбудеться зрив коливань з резонансної частоти wР, то згідно даного способу коливальна система автономно повертається в початкову точку "1" резонансних стійких коливань фібромашини. 2 Фіг. 1 29326 3 29326 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
