Пристрій для перевірки та настройки регенераторів цифрових систем передачі

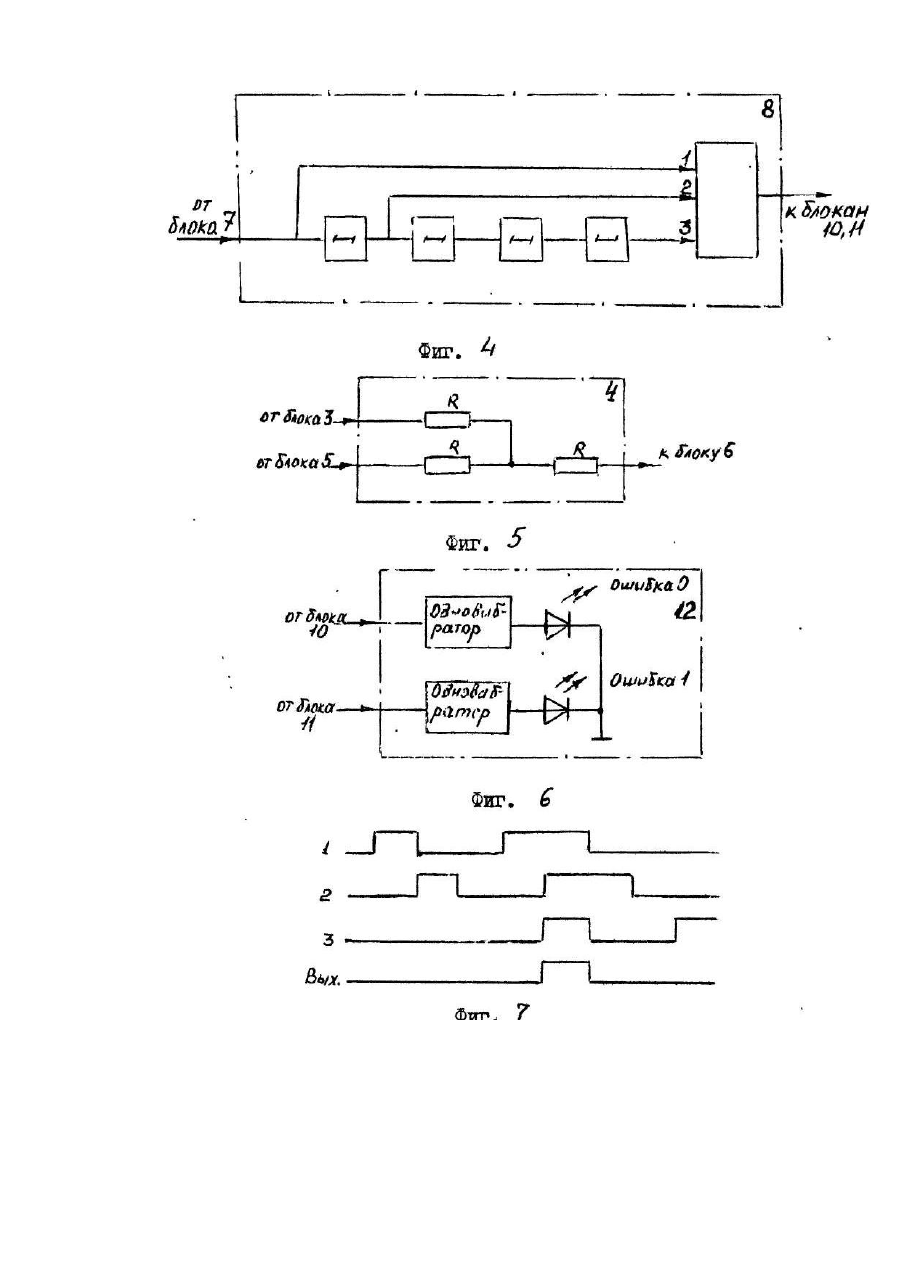

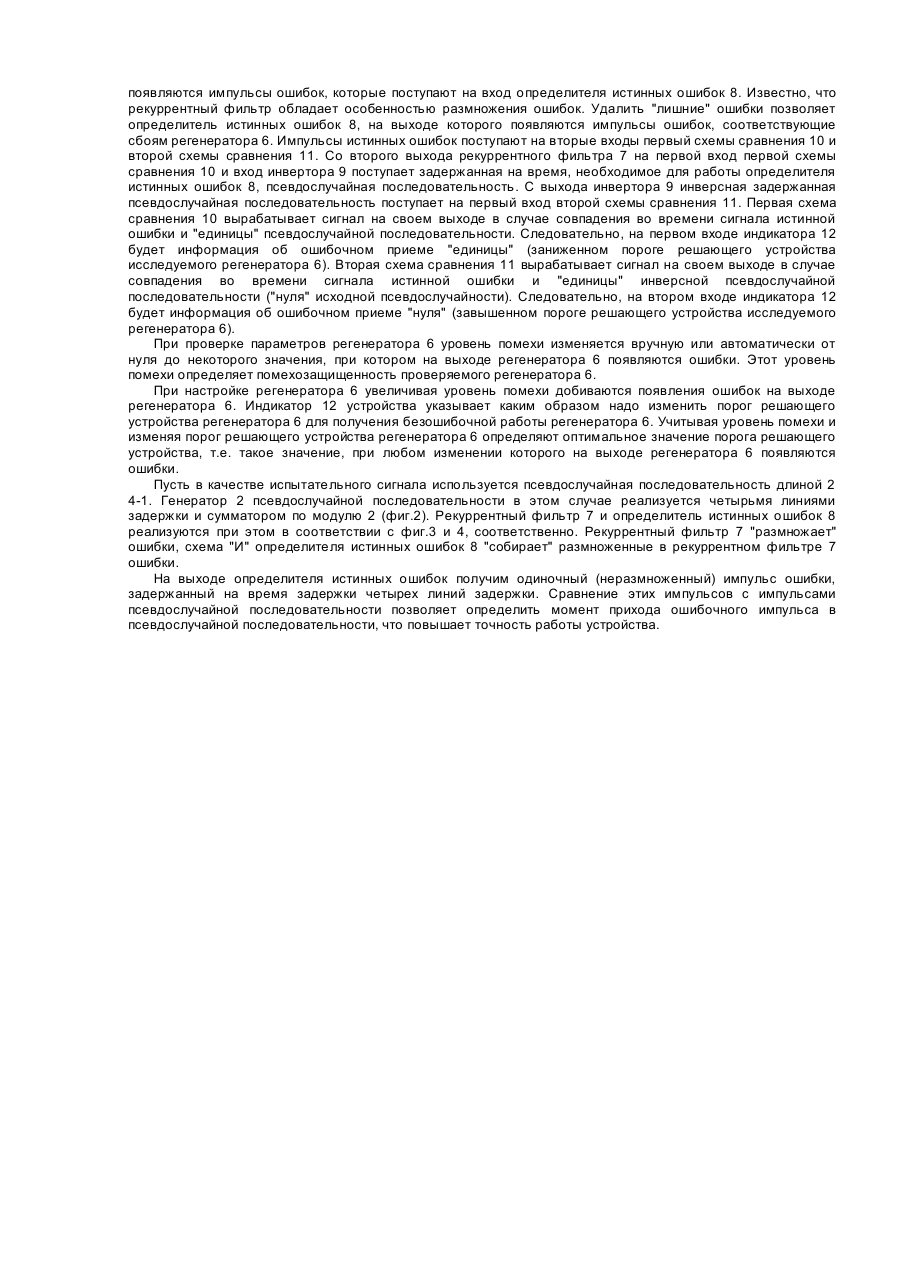

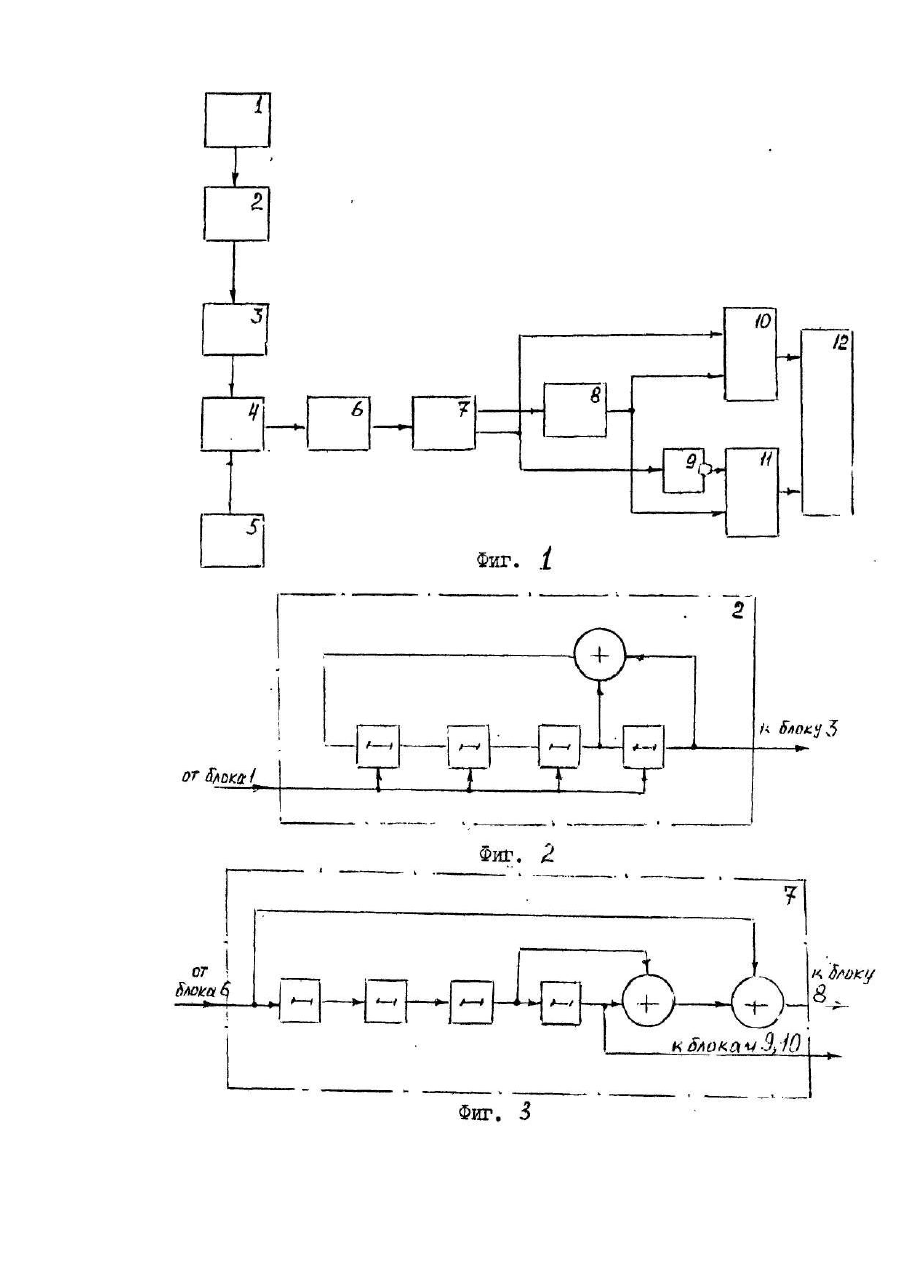

Изобретение относится к области электросвязи и может быть использовано для проверки и настройки регенераторов цифровых систем передачи. Наиболее близким к заявляемому изобретению является устройство для проверки регенераторов цифрового сигнала, которое содержит задающий генератор 1, выход которого подключен ко входу формирователя 2 псевдослучайной последовательности, испытуемый генератор 5, искусственную линию 4, генератор помехи 7, выходной усилитель 3 и электронный осциллограф 6. Формирователь псевдослучайной последовательности 2 под воздействием тактовых импульсов задающего генератора 1 формирует испытательный сигнал, который в выходном усилителе 3 смешивается с сигналом помехи, поступающим от генератора помехи 7. Испытательный сигнал с выхода усилителя 3 через искусственную линию 4, имитирующую ослабление амплитуды и изменение формы импульсов цифрового сигнала в реальном кабельном участке номинальной длины, поступает на вход регенератора 5, к соответствующей точке которого подключен электронный осциллограф 6, являющийся индикатором появления сбоев на выходе регенератора 5. При проверке регенератора амплитуда помехи увеличивается до величины, при которой на выходе регенератора начинают появляться сбои. Контроль амплитуды помехи ведется при помощи электронного осциллографа, который предварительно калибруется по собственному калибратору или источнику эталонного напряжения. Устройство не позволяет получить необходимых точности настройки и времени контроля регенераторов. Это обусловлено неэффективностью контроля и настройки с помощью электронного осциллографа, сложность анализа появления ошибок, а также отсутствием сигнала о положении порога решающего устройства исследуемого регенератора. Изобретение направлено на решение задачи повышения точности настройки и сокращения времени контроля и настройки регенераторов. Поставленная задача решается за счет того, что в устройстве, содержащем задающий генератор, формирователь псевдослучайной последовательности, искусственную линию, генератор помехи, исследуемый регенератор введены: сумматор, рекуррентный фильтр, определитель истинных ошибок, инвертор, первая и вторая схемы совпадения, индикатор, причем выход формирователя псевдослучайной последовательности подключен ко входу искусственной линии, выход которой подключен к первому входу сумматора, ко второму входу которого подключен выход генератора помехи, к выходу сумматора подключен вход исследуемого регенератора, выход которого подключен ко входу рекуррентного фильтра, первый выход которого подключен ко входу определителя истинных ошибок, а второй выход - к объединенным первому входу первой схемы сравнения и входу инвертора, выход которого подключен к первому входу второй схемы сравнения, выход определителя истинных ошибок подключен к объединенным вторым входам первой и второй схемы сравнения, выходы которых подключены к первому и второму входам индикатора соответственно. Такая совокупность блоков и связей между ними позволяет значительно уменьшить затраты времени при настройке и проверке регенераторов на соответствие их параметров заданным (при эксплуатации и производстве) и повысить точность настройки, так как при работе устройства упрощается анализ появления ошибок и имеется информация о положении порога решающего устройства регенератора, что позволяет сразу же произвести нужное его изменение. При этом реализация в устройстве светодиодного индикатора с соответствующими связями способствует повышению точности настройки, т.к. позволяет легко заметить каждую ошибку, в то время как в известных устройствах затруднено определение редких ошибок. Применение изобретения позволяет выполнить операцию настройки персоналу с низкой квалификацией, что ведет к снижению себестоимости изделия. Изобретение поясняется чертежами. На фиг. 1 приведена структурная схема заявленного устройства; на фиг.2, 3, 4, 5 и 6 показаны примеры реализации, соответственно, генератора псевдослучайной последовательности (ПСП) рекуррентного фильтра, определителя истинных ошибок, сумматора и индикатора; на фиг.7 - эпюры напряжений, поясняющие работу определителя истинных ошибок. Устройство содержит задающий генератор 1, выход которого подключен ко входу формирователя псевдослучайной последовательности 2, выход которого подключен ко входу искусственной линии 3, выход которой подключен к первому входу сумматора 4, ко второму входу которого подключен выход генератора помех 5. Выход сумматора 4 подключен ко входу исследуемого регенератора 6, выход которого подключен ко входу рекуррентного фильтра 7, первый выход которого подключен ко входу определителя истинных ошибок 8, а второй выход - к объединенным первому входу первой схемы совпадения 10 и входу инвертора 9, выход которого подключен к первому входу второй схемы совпадения 11, второй вход которой, объединенный со вторым входом первой схемы совпадения 10, подключен к выходу определителя истинных ошибок 8. Выходы первой схемы совпадения и второй схемы совпадения 11 подключены к первому и второму входам индикатора 12, соответственно. Работает устройство следующим образом. Задающий генератор 1 определяет тактовую частоту работы устройства. Напряжением этой частоты тактируется формирователь псевдослучайной последовательности 2. Псевдослучайная последовательность в линейном коде подается на вход искусственной линии 3, имитирующей ослабление амплитуды и изменение формы цифрового сигнала в реальном кабельном участке номинальной длины. С выхода искусственной линии 3 сигнал поступает на первый вход сумматора 4, на второй вход которого подается сигнал помехи от генератора помехи 5. С выхода сумматора 4 испытательный сигнал поступает на вход исследуемого регенератора 6. Ввод сигнала помехи в сигнал псевдослучайной последовательности после прохождения последнего через искусственную линию 3 позволяет устранить зависимость сигнала помехи от параметров искусственной линии 3 и тем самым несколько упростить формирование испытательного сигнала. С выхода регенератора 6 регенерированный сигнал псевдослучайной последовательности поступает на вход рекуррентного фильтра 7. На первом выходе рекуррентного фильтра 6 в случае сбоев регенератора 6 появляются импульсы ошибок, которые поступают на вход определителя истинных ошибок 8. Известно, что рекуррентный фильтр обладает особенностью размножения ошибок. Удалить "лишние" ошибки позволяет определитель истинных ошибок 8, на выходе которого появляются импульсы ошибок, соответствующие сбоям регенератора 6. Импульсы истинных ошибок поступают на вторые входы первый схемы сравнения 10 и второй схемы сравнения 11. Со второго выхода рекуррентного фильтра 7 на первой вход первой схемы сравнения 10 и вход инвертора 9 поступает задержанная на время, необходимое для работы определителя истинных ошибок 8, псевдослучайная последовательность. С выхода инвертора 9 инверсная задержанная псевдослучайная последовательность поступает на первый вход второй схемы сравнения 11. Первая схема сравнения 10 вырабатывает сигнал на своем выходе в случае совпадения во времени сигнала истинной ошибки и "единицы" псевдослучайной последовательности. Следовательно, на первом входе индикатора 12 будет информация об ошибочном приеме "единицы" (заниженном пороге решающего устройства исследуемого регенератора 6). Вторая схема сравнения 11 вырабатывает сигнал на своем выходе в случае совпадения во времени сигнала истинной ошибки и "единицы" инверсной псевдослучайной последовательности ("нуля" исходной псевдослучайности). Следовательно, на втором входе индикатора 12 будет информация об ошибочном приеме "нуля" (завышенном пороге решающего устройства исследуемого регенератора 6). При проверке параметров регенератора 6 уровень помехи изменяется вручную или автоматически от нуля до некоторого значения, при котором на выходе регенератора 6 появляются ошибки. Этот уровень помехи определяет помехозащищенность проверяемого регенератора 6. При настройке регенератора 6 увеличивая уровень помехи добиваются появления ошибок на выходе регенератора 6. Индикатор 12 устройства указывает каким образом надо изменить порог решающего устройства регенератора 6 для получения безошибочной работы регенератора 6. Учитывая уровень помехи и изменяя порог решающего устройства регенератора 6 определяют оптимальное значение порога решающего устройства, т.е. такое значение, при любом изменении которого на выходе регенератора 6 появляются ошибки. Пусть в качестве испытательного сигнала используется псевдослучайная последовательность длиной 2 4-1. Генератор 2 псевдослучайной последовательности в этом случае реализуется четырьмя линиями задержки и сумматором по модулю 2 (фиг.2). Рекуррентный фильтр 7 и определитель истинных ошибок 8 реализуются при этом в соответствии с фиг.3 и 4, соответственно. Рекуррентный фильтр 7 "размножает" ошибки, схема "И" определителя истинных ошибок 8 "собирает" размноженные в рекуррентном фильтре 7 ошибки. На выходе определителя истинных ошибок получим одиночный (неразмноженный) импульс ошибки, задержанный на время задержки четырех линий задержки. Сравнение этих импульсов с импульсами псевдослучайной последовательности позволяет определить момент прихода ошибочного импульса в псевдослучайной последовательности, что повышает точность работы устройства.
