Пружна опора одномасового вібраційного конвеєра

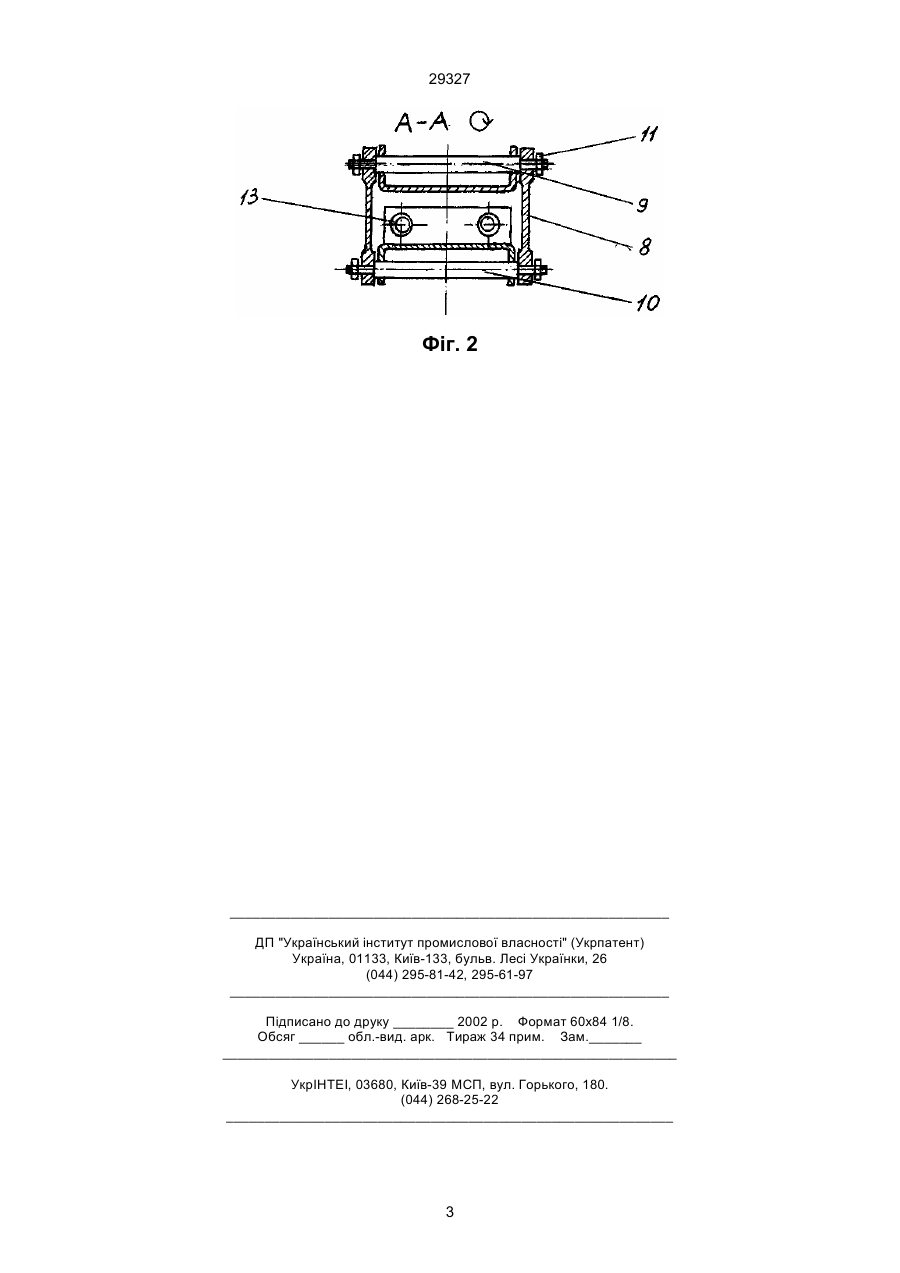

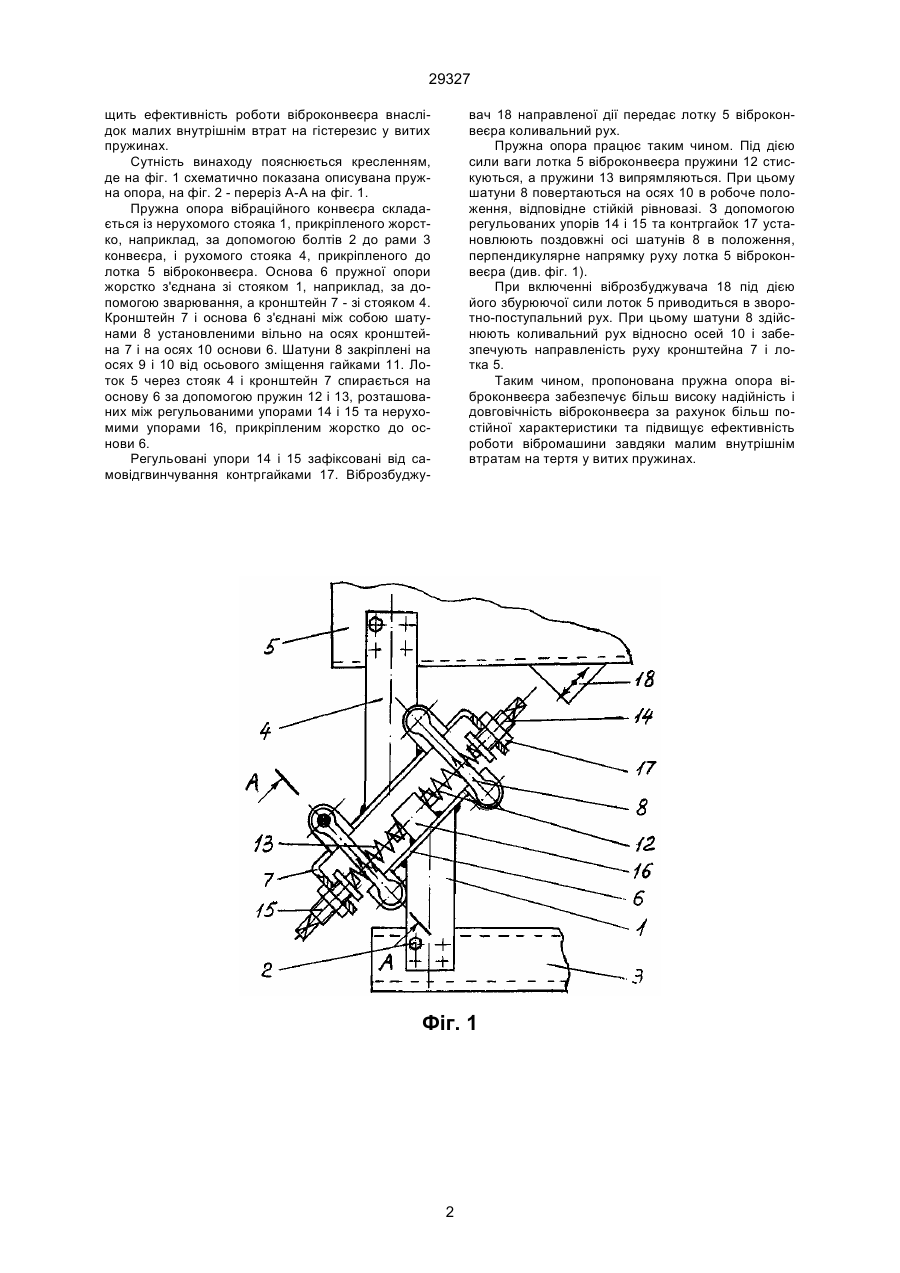

Пружна опора одномасового вібраційного конвеєра, яка містить кронштейн, пружно з'єднаний з 29327 щить ефективність роботи віброконвеєра внаслідок малих внутрішнім втрат на гістерезис у витих пружинах. Сутність винаходу пояснюється кресленням, де на фіг. 1 схематично показана описувана пружна опора, на фіг. 2 - переріз А-А на фіг. 1. Пружна опора вібраційного конвеєра складається із нерухомого стояка 1, прикріпленого жорстко, наприклад, за допомогою болтів 2 до рами 3 конвеєра, і рухомого стояка 4, прикріпленого до лотка 5 віброконвеєра. Основа 6 пружної опори жорстко з'єднана зі стояком 1, наприклад, за допомогою зварювання, а кронштейн 7 - зі стояком 4. Кронштейн 7 і основа 6 з'єднані між собою шатунами 8 установленими вільно на осях кронштейна 7 і на осях 10 основи 6. Шатуни 8 закріплені на осях 9 і 10 від осьового зміщення гайками 11. Лоток 5 через стояк 4 і кронштейн 7 спирається на основу 6 за допомогою пружин 12 і 13, розташованих між регульованими упорами 14 і 15 та нерухомими упорами 16, прикріпленим жорстко до основи 6. Регульовані упори 14 і 15 зафіксовані від самовідгвинчування контргайками 17. Віброзбуджу вач 18 направленої дії передає лотку 5 віброконвеєра коливальний рух. Пружна опора працює таким чином. Під дією сили ваги лотка 5 віброконвеєра пружини 12 стискуються, а пружини 13 випрямляються. При цьому шатуни 8 повертаються на осях 10 в робоче положення, відповідне стійкій рівновазі. З допомогою регульованих упорів 14 і 15 та контргайок 17 установлюють поздовжні осі шатунів 8 в положення, перпендикулярне напрямку руху лотка 5 віброконвеєра (див. фіг. 1). При включенні віброзбуджувача 18 під дією його збурюючої сили лоток 5 приводиться в зворотно-поступальний рух. При цьому шатуни 8 здійснюють коливальний рух відносно осей 10 і забезпечують направленість руху кронштейна 7 і лотка 5. Таким чином, пропонована пружна опора віброконвеєра забезпечує більш високу надійність і довговічність віброконвеєра за рахунок більш постійної характеристики та підвищує ефективність роботи вібромашини завдяки малим внутрішнім втратам на тертя у витих пружинах. Фіг. 1 2 29327 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
