Лабораторний генератор сірководню підвищеного тиску (1…15 атм) та високої чистоти

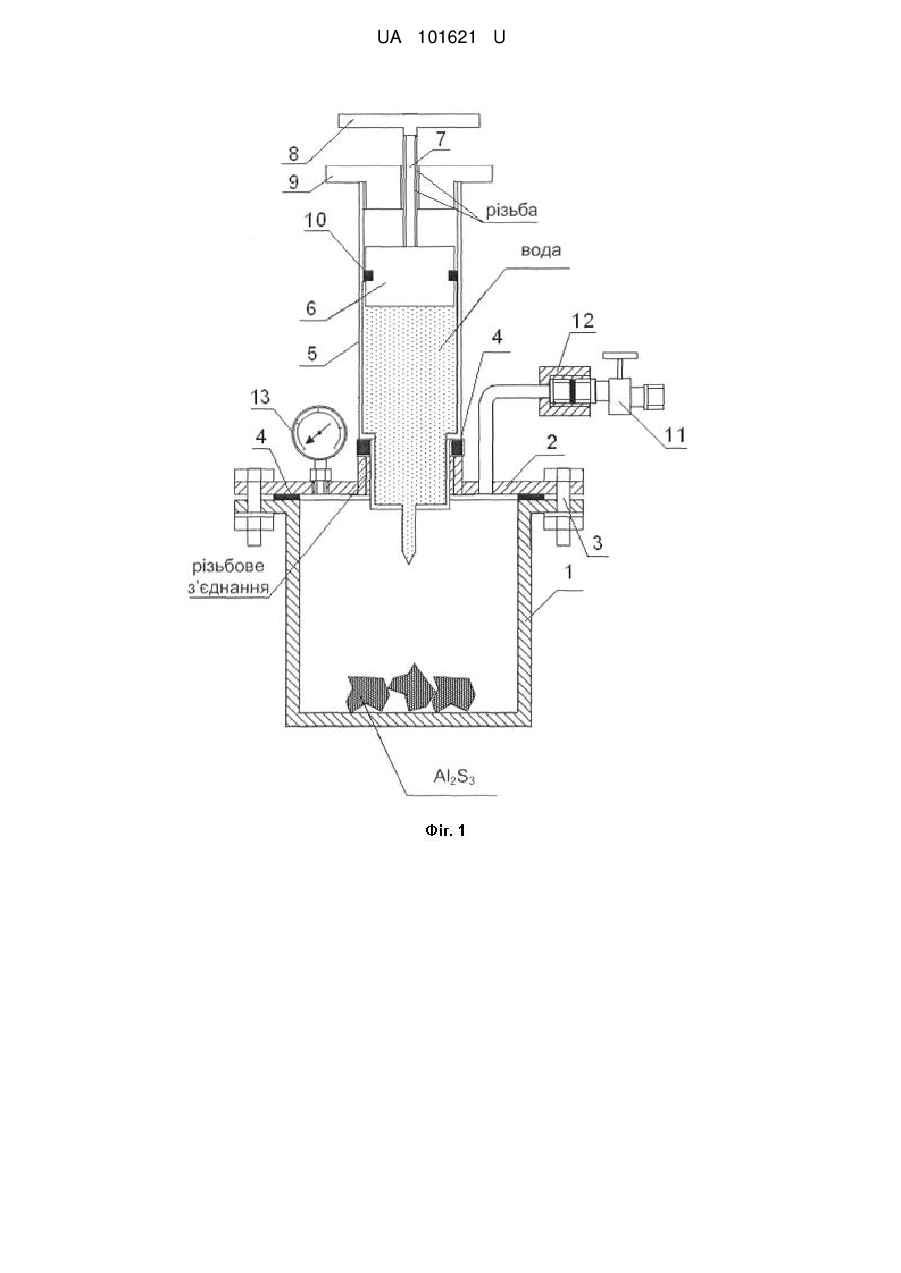

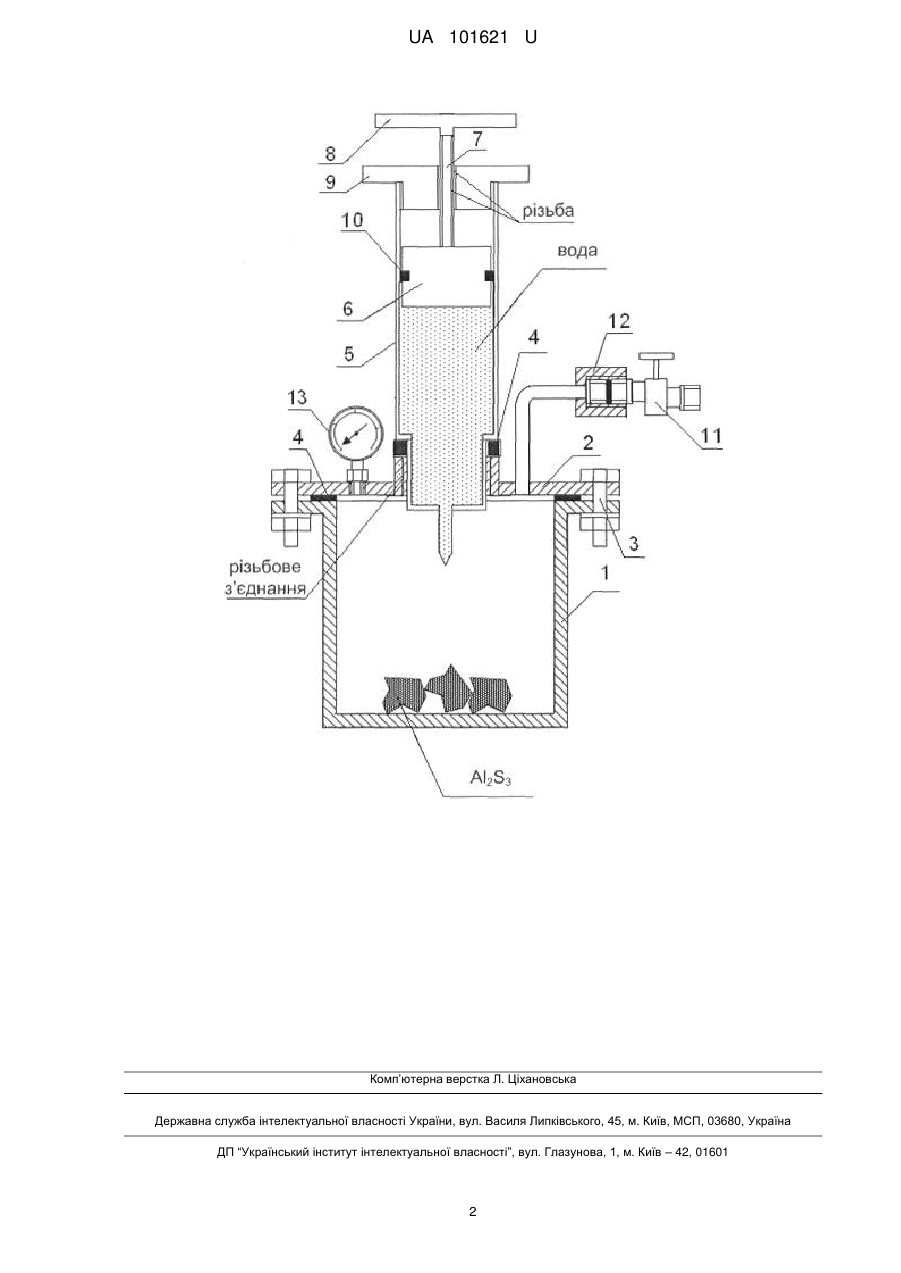

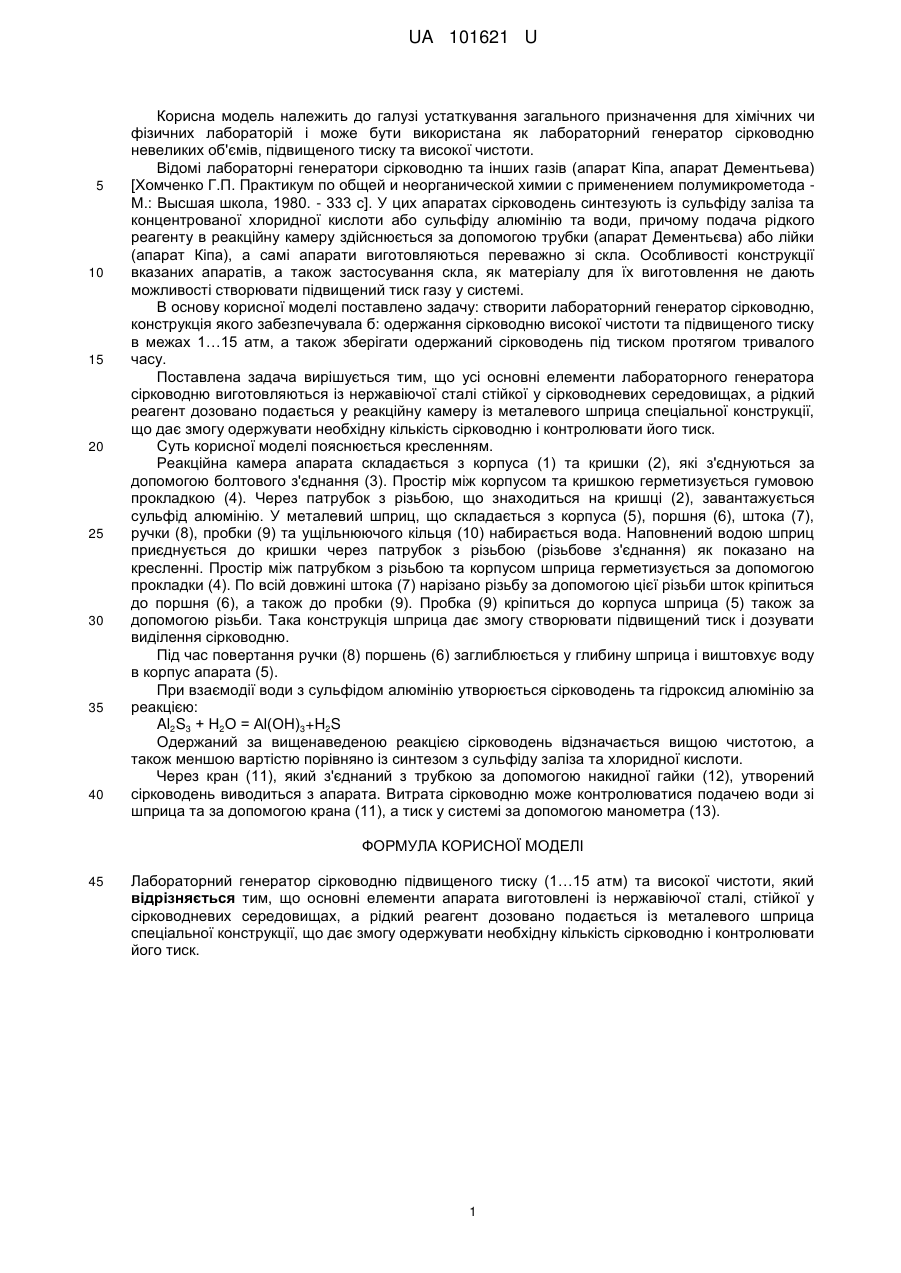

Реферат: Лабораторний генератор сірководню підвищеного тиску (1…15 атм) та високої чистоти. Основні елементи апарата виготовлені із нержавіючої сталі, стійкої у сірководневих середовищах, а рідкий реагент дозовано подається із металевого шприца спеціальної конструкції, що дає змогу одержувати необхідну кількість сірководню і контролювати його тиск. UA 101621 U (54) ЛАБОРАТОРНИЙ ГЕНЕРАТОР СІРКОВОДНЮ ПІДВИЩЕНОГО ТИСКУ (1...15 АТМ) ТА ВИСОКОЇ ЧИСТОТИ UA 101621 U UA 101621 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі устаткування загального призначення для хімічних чи фізичних лабораторій і може бути використана як лабораторний генератор сірководню невеликих об'ємів, підвищеного тиску та високої чистоти. Відомі лабораторні генератори сірководню та інших газів (апарат Кіпа, апарат Дементьева) [Хомченко Г.П. Практикум по общей и неорганической химии с применением полумикрометода М.: Высшая школа, 1980. - 333 с]. У цих апаратах сірководень синтезують із сульфіду заліза та концентрованої хлоридної кислоти або сульфіду алюмінію та води, причому подача рідкого реагенту в реакційну камеру здійснюється за допомогою трубки (апарат Дементьєва) або лійки (апарат Кіпа), а самі апарати виготовляються переважно зі скла. Особливості конструкції вказаних апаратів, а також застосування скла, як матеріалу для їх виготовлення не дають можливості створювати підвищений тиск газу у системі. В основу корисної моделі поставлено задачу: створити лабораторний генератор сірководню, конструкція якого забезпечувала б: одержання сірководню високої чистоти та підвищеного тиску в межах 1…15 атм, а також зберігати одержаний сірководень під тиском протягом тривалого часу. Поставлена задача вирішується тим, що усі основні елементи лабораторного генератора сірководню виготовляються із нержавіючої сталі стійкої у сірководневих середовищах, а рідкий реагент дозовано подається у реакційну камеру із металевого шприца спеціальної конструкції, що дає змогу одержувати необхідну кількість сірководню і контролювати його тиск. Суть корисної моделі пояснюється кресленням. Реакційна камера апарата складається з корпуса (1) та кришки (2), які з'єднуються за допомогою болтового з'єднання (3). Простір між корпусом та кришкою герметизується гумовою прокладкою (4). Через патрубок з різьбою, що знаходиться на кришці (2), завантажується сульфід алюмінію. У металевий шприц, що складається з корпуса (5), поршня (6), штока (7), ручки (8), пробки (9) та ущільнюючого кільця (10) набирається вода. Наповнений водою шприц приєднується до кришки через патрубок з різьбою (різьбове з'єднання) як показано на кресленні. Простір між патрубком з різьбою та корпусом шприца герметизується за допомогою прокладки (4). По всій довжині штока (7) нарізано різьбу за допомогою цієї різьби шток кріпиться до поршня (6), а також до пробки (9). Пробка (9) кріпиться до корпуса шприца (5) також за допомогою різьби. Така конструкція шприца дає змогу створювати підвищений тиск і дозувати виділення сірководню. Під час повертання ручки (8) поршень (6) заглиблюється у глибину шприца і виштовхує воду в корпус апарата (5). При взаємодії води з сульфідом алюмінію утворюється сірководень та гідроксид алюмінію за реакцією: Al2S3 + Н2О = Аl(ОН)3+H2S Одержаний за вищенаведеною реакцією сірководень відзначається вищою чистотою, а також меншою вартістю порівняно із синтезом з сульфіду заліза та хлоридної кислоти. Через кран (11), який з'єднаний з трубкою за допомогою накидної гайки (12), утворений сірководень виводиться з апарата. Витрата сірководню може контролюватися подачею води зі шприца та за допомогою крана (11), а тиск у системі за допомогою манометра (13). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Лабораторний генератор сірководню підвищеного тиску (1…15 атм) та високої чистоти, який відрізняється тим, що основні елементи апарата виготовлені із нержавіючої сталі, стійкої у сірководневих середовищах, а рідкий реагент дозовано подається із металевого шприца спеціальної конструкції, що дає змогу одержувати необхідну кількість сірководню і контролювати його тиск. 1 UA 101621 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
