Генератор іонів

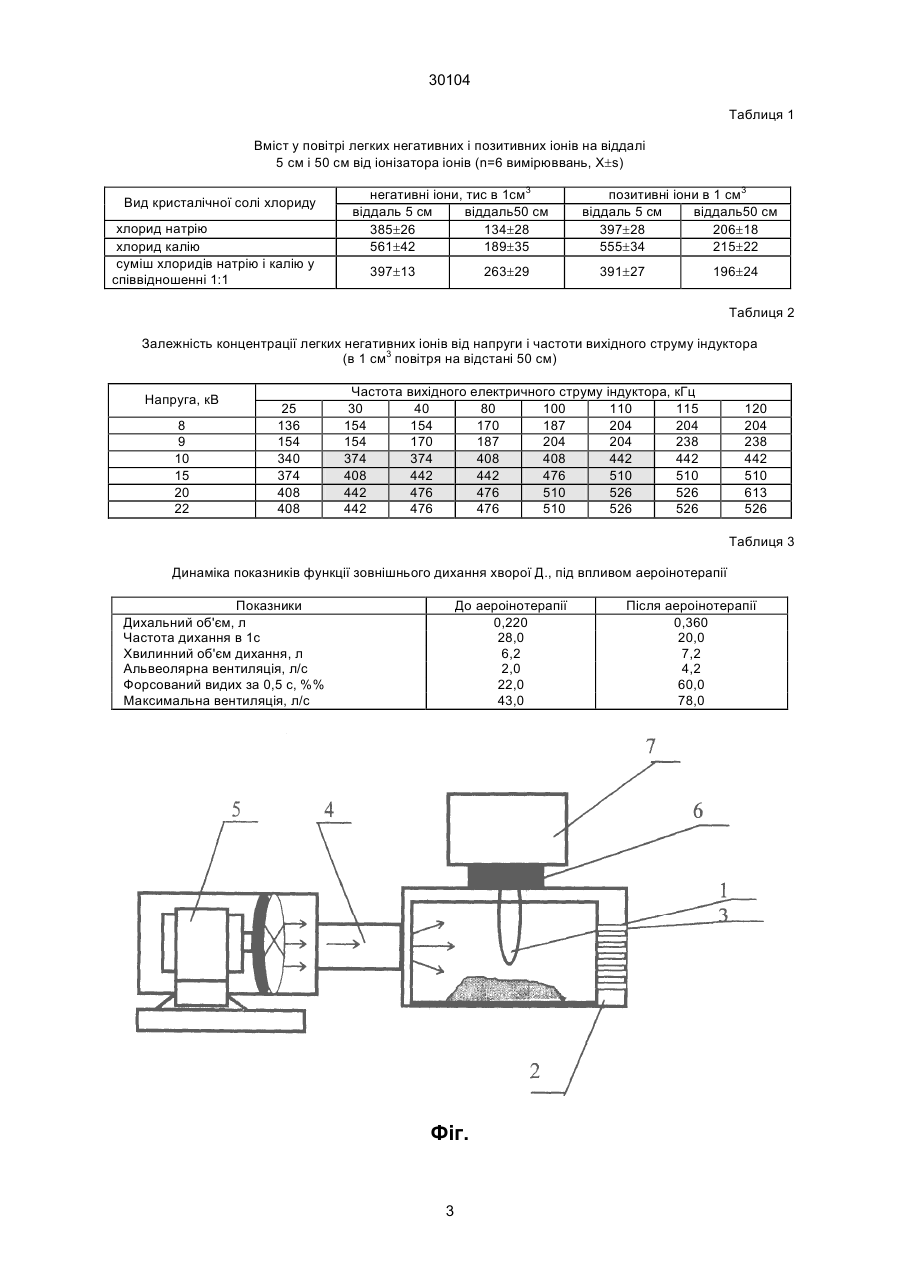

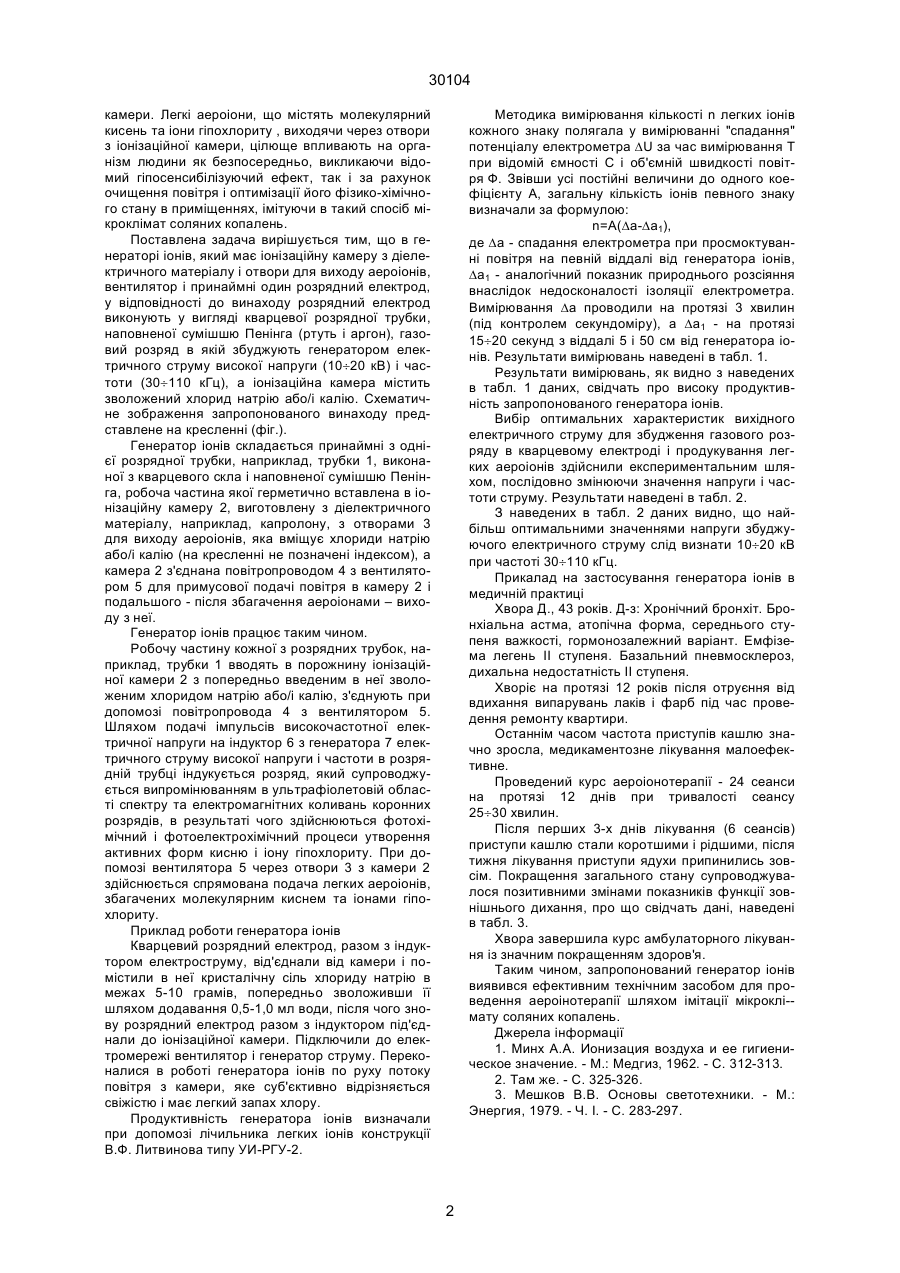

Генератор іонів, що має іонізаційну камеру з діелектричного матеріалу і отворами для виходу аероіонів, вентилятор і принаймні один електророзрядний електрод, який відрізняється тим, що розрядний електрод виконують у вигляді кварцевої розрядної трубки, наповненої сумішшю Пенінга (ртуть і аргон), газовий розряд в якій збуджують генератором електричного струму високої напруги (1020 кВ) і частоти (30-110 кГц), а іонізаційна камера містить зволожений хлорид натрію або/і калію. (19) (21) 97126288 (22) 25.12.1997 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Александрович Тетяна Андріївна, Дем'яненко Василь Васильович, Дем'яненко Світлана Михайлівна, Пилипчук Юрій Романович, Хібовський Анатолій Пилипович (73) Александрович Тетяна Андріївна, Дем'яненко Василь Васильович, Дем'яненко Світлана Михай 30104 Методика вимірювання кількості n легких іонів кожного знаку полягала у вимірюванні "спадання" потенціалу електрометра DU за час вимірювання Т при відомій ємності С і об'ємній швидкості повітря Ф. Звівши усі постійні величини до одного коефіцієнту А, загальну кількість іонів певного знаку визначали за формулою: n=А(Dа-Da1), де Dа - спадання електрометра при просмоктуванні повітря на певній віддалі від генератора іонів, Da1 - аналогічний показник природнього розсіяння внаслідок недосконалості ізоляції електрометра. Вимірювання Dа проводили на протязі 3 хвилин (під контролем секундоміру), а Da1 - на протязі 15¸20 секунд з віддалі 5 і 50 см від генератора іонів. Результати вимірювань наведені в табл. 1. Результати вимірювань, як видно з наведених в табл. 1 даних, свідчать про високу продуктивність запропонованого генератора іонів. Вибір оптимальних характеристик вихідного електричного струму для збудження газового розряду в кварцевому електроді і продукування легких аероіонів здійснили експериментальним шляхом, послідовно змінюючи значення напруги і частоти струму. Результати наведені в табл. 2. З наведених в табл. 2 даних видно, що найбільш оптимальними значеннями напруги збуджуючого електричного струму слід визнати 10¸20 кВ при частоті 30¸110 кГц. Прикалад на застосування генератора іонів в медичній практиці Хвора Д., 43 років. Д-з: Хронічний бронхіт. Бронхіальна астма, атопічна форма, середнього ступеня важкості, гормонозалежний варіант. Емфізема легень II ступеня. Базальний пневмосклероз, дихальна недостатність II ступеня. Хворіє на протязі 12 років після отруєння від вдихання випарувань лаків і фарб під час проведення ремонту квартири. Останнім часом частота приступів кашлю значно зросла, медикаментозне лікування малоефективне. Проведений курс аероіонотерапії - 24 сеанси на протязі 12 днів при тривалості сеансу 25¸30 хвилин. Після перших 3-х днів лікування (6 сеансів) приступи кашлю стали коротшими і рідшими, після тижня лікування приступи ядухи припинились зовсім. Покращення загального стану супроводжувалося позитивними змінами показників функції зовнішнього дихання, про що свідчать дані, наведені в табл. 3. Хвора завершила курс амбулаторного лікування із значним покращенням здоров'я. Таким чином, запропонований генератор іонів виявився ефективним технічним засобом для проведення аероінотерапії шляхом імітації мікроклі-мату соляних копалень. Джерела інформації 1. Минх А.А. Ионизация воздуха и ее гигиеническое значение. - М.: Медгиз, 1962. - С. 312-313. 2. Там же. - С. 325-326. 3. Мешков В.В. Основы светотехники. - М.: Энергия, 1979. - Ч. I. - С. 283-297. камери. Легкі аероіони, що містять молекулярний кисень та іони гіпохлориту , виходячи через отвори з іонізаційної камери, цілюще впливають на організм людини як безпосередньо, викликаючи відомий гіпосенсибілізуючий ефект, так і за рахунок очищення повітря і оптимізації його фізико-хімічного стану в приміщеннях, імітуючи в такий спосіб мікроклімат соляних копалень. Поставлена задача вирішується тим, що в генераторі іонів, який має іонізаційну камеру з діелектричного матеріалу і отвори для виходу аероіонів, вентилятор і принаймні один розрядний електрод, у відповідності до винаходу розрядний електрод виконують у вигляді кварцевої розрядної трубки, наповненої сумішшю Пенінга (ртуть і аргон), газовий розряд в якій збуджують генератором електричного струму високої напруги (10¸20 кВ) і частоти (30¸110 кГц), а іонізаційна камера містить зволожений хлорид натрію або/і калію. Схематичне зображення запропонованого винаходу представлене на кресленні (фіг.). Генератор іонів складається принаймні з однієї розрядної трубки, наприклад, трубки 1, виконаної з кварцевого скла і наповненої сумішшю Пенінга, робоча частина якої герметично вставлена в іонізаційну камеру 2, виготовлену з діелектричного матеріалу, наприклад, капролону, з отворами 3 для виходу аероіонів, яка вміщує хлориди натрію або/і калію (на кресленні не позначені індексом), а камера 2 з'єднана повітропроводом 4 з вентилятором 5 для примусової подачі повітря в камеру 2 і подальшого - після збагачення аероіонами – виходу з неї. Генератор іонів працює таким чином. Робочу частину кожної з розрядних трубок, наприклад, трубки 1 вводять в порожнину іонізаційної камери 2 з попередньо введеним в неї зволоженим хлоридом натрію або/і калію, з'єднують при допомозі повітропровода 4 з вентилятором 5. Шляхом подачі імпульсів високочастотної електричної напруги на індуктор 6 з генератора 7 електричного струму високої напруги і частоти в розрядній трубці індукується розряд, який супроводжується випромінюванням в ультрафіолетовій області спектру та електромагнітних коливань коронних розрядів, в результаті чого здійснюються фотохімічний і фотоелектрохімічний процеси утворення активних форм кисню і іону гіпохлориту. При допомозі вентилятора 5 через отвори 3 з камери 2 здійснюється спрямована подача легких аероіонів, збагачених молекулярним киснем та іонами гіпохлориту. Приклад роботи генератора іонів Кварцевий розрядний електрод, разом з індуктором електроструму, від'єднали від камери і помістили в неї кристалічну сіль хлориду натрію в межах 5-10 грамів, попередньо зволоживши її шляхом додавання 0,5-1,0 мл води, після чого знову розрядний електрод разом з індуктором під'єднали до іонізаційної камери. Підключили до електромережі вентилятор і генератор струму. Переконалися в роботі генератора іонів по руху потоку повітря з камери, яке суб'єктивно відрізняється свіжістю і має легкий запах хлору. Продуктивність генератора іонів визначали при допомозі лічильника легких іонів конструкції В.Ф. Литвинова типу УИ-РГУ-2. 2 30104 Таблиця 1 Вміст у повітрі легких негативних і позитивних іонів на віддалі 5 см і 50 см від іонізатора іонів (n=6 вимірюввань, X±s) Вид кристалічної солі хлориду хлорид натрію хлорид калію суміш хлоридів натрію і калію у співвідношенні 1:1 негативні іони, тис в 1см3 віддаль 5 cм віддаль50 см 385±26 134±28 561±42 189±35 397±13 263±29 позитивні іони в 1 см3 віддаль 5 см віддаль50 см 397±28 206±18 555±34 215±22 391±27 196±24 Таблиця 2 Залежність концентрації легких негативних іонів від напруги і частоти вихідного струму індуктора (в 1 см3 повітря на відстані 50 см) Напруга, кВ 8 9 10 15 20 22 25 136 154 340 374 408 408 Частота вихідного електричного струму індуктора, кГц 30 40 80 100 110 115 154 154 170 187 204 204 154 170 187 204 204 238 374 374 408 408 442 442 408 442 442 476 510 510 442 476 476 510 526 526 442 476 476 510 526 526 120 204 238 442 510 613 526 Таблиця 3 Динаміка показників функції зовнішнього дихання хворої Д., під впливом аероінотерапії Показники Дихальний об'єм, л Частота дихання в 1с Хвилинний об'єм дихання, л Альвеолярна вентиляція, л/с Форсований видих за 0,5 с, %% Максимальна вентиляція, л/с До аероінотерапії 0,220 28,0 6,2 2,0 22,0 43,0 Фіг. 3 Після аероінотерапії 0,360 20,0 7,2 4,2 60,0 78,0 30104 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
