Генератор для пошуку і обстеження підземних комунікацій

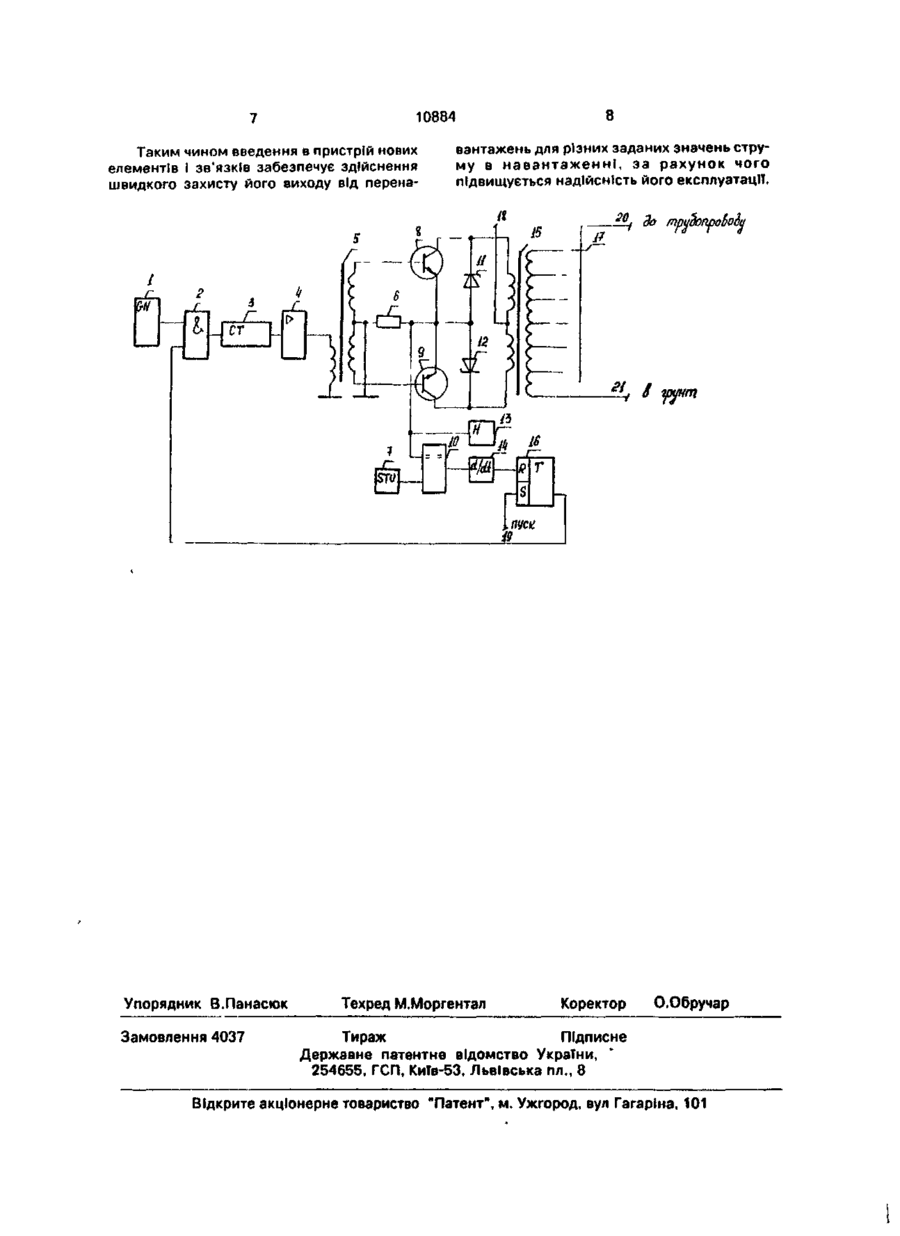

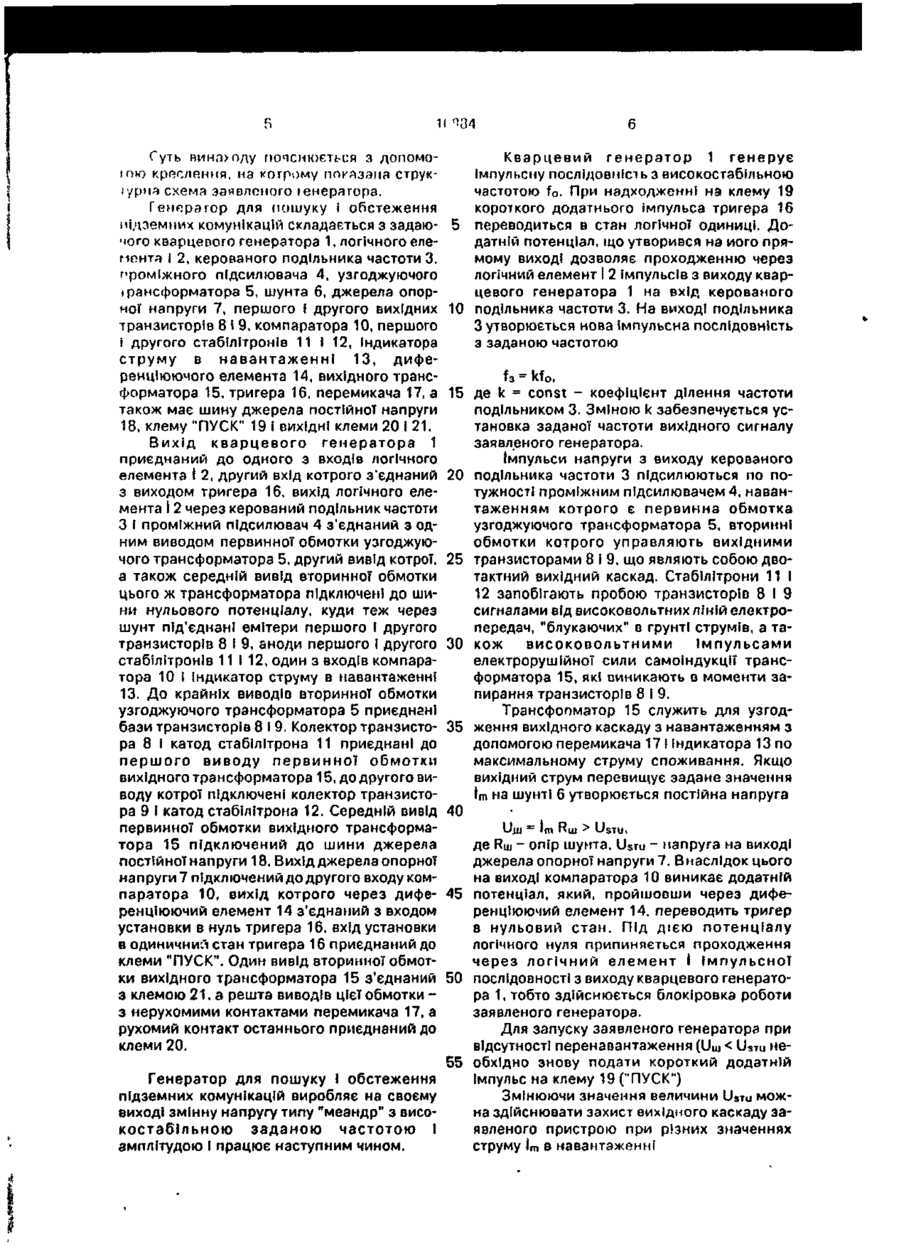

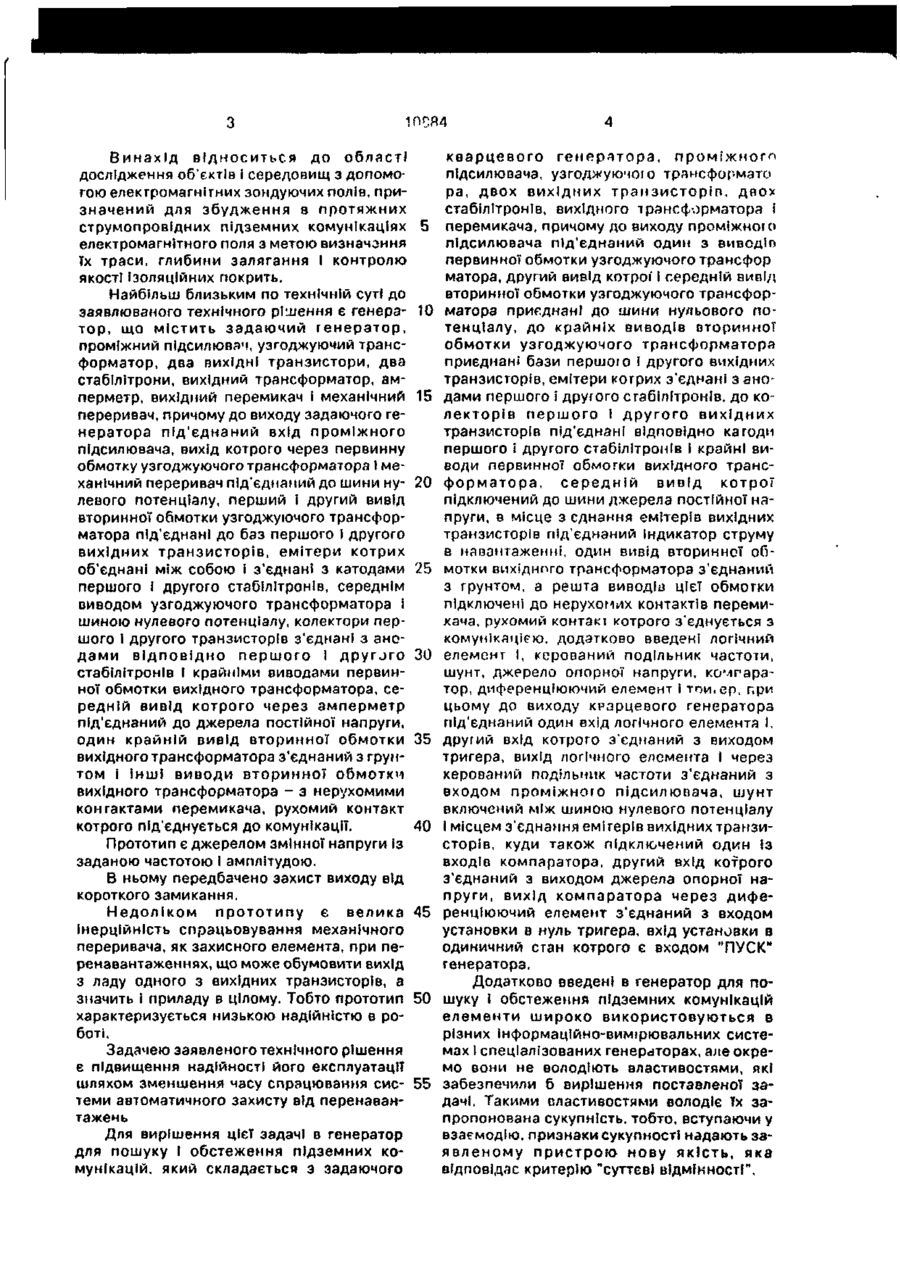

Генератор для пошуку І обстеження підземних комунікацій, який складається з задаючого кварцевого генератора, проміжного підсилювача, узгоджуючого трансформатора, двох вихідних транзисторів, двох стабілітронів, вихідного трансформатора І перемикача, причому до виходу проміжного підсилювача під'єднаний один з виводів первинної обмотки узгоджуючого трансформатора, другий вивід котрої І середній вивід вторинної обмотки узгоджуючого трансформатора приєднані до шини нульового потенціалу, до крайніх виводів вторинної обмотки узгоджуючого трансформатора приєднані бази першого і другого вихідних транзисторів, емітери котрих з'єднані з анодами першого і другого стабілітронів, до колекторів першого і другого вихідних транзисторів під'єднані відповідно катоди першого і другого стабілітронів І крайні виводи первинної обмотки вихідного трансформатора, середній вивід котрої підключений до шини джерела постійної напруги, в місце з'єднання емітерів вихідних транзисторів під'єднаний індикатор струму в навантаженні, один вивід вторинної обмотки вихідного трансформатора з'єднаний з грунтом, а решта ви-, водів цієї обмотки підключені до нерухомих контактів перемикача, рухомий контакт котрого з'єднується з комунікацією, який в І др і з н я є т ь с я тим, що додатково містить логічний елемент І, керований подільник частоти, шунт, джерело опорної напруги, компаратор, диференціюючий елемент І тригер, при цьому до виходу кварцевого генератора під'єднаний один вхід логічного елемента І, другий вхід котрого з'єднаний з виходом тригера, вихід логічного елемента і через керований подільник частоти з'єднаний з входом проміжного підсилювача шунт включений між шиною нульового потенціалу і місцем з'єднання емітерів вихідних транзисторів, куди також підключений один із входів компаратора, другий вхід котрого з'єднаний з виходом джерела опорної напруги, вихід компаратора через диференціюючий елемент з'єднаний з входом установки в нуль тригера, вхід установки в одиничний стан котрого є входом "ПУСК" генератора. С > о 00 00 1ПСЯ4 Винахід відноситься до області дослідження об'єктів і середовищ з допомогою електромагнітних зондуючих полів, призначений для збудження в протяжних струмопровідних підземних комунікаціях 5 електромагнітного поля з метою визначання їх траси, глибини залягання і контролю якості ізоляційних покрить. Найбільш близьким по технічній суті до заявлюваного технічного рішення є генера- 10 тор, що містить задаючий генератор, проміжний підсилювач, узгоджуючий трансформатор, два вихідні транзистори, два стабілітрони, вихідний трансформатор, амперметр, вихідний перемикач і механічний 15 переривач, причому до виходу задаючого генератора під'єднаний вхід проміжного підсилювача, вихід котрого через первинну обмотку узгоджуючого трансформатора І механічний переривач під'єднаний до шини ну- 20 левого потенціалу, перший і другий вивід вторинної обмотки узгоджуючого трансформатора під'єднані до баз першого І другого вихідних транзисторів, емітери котрих об'єднані між собою і з'єднані з катодами 25 першого і другого стабілітронів, середнім виводом узгоджуючого трансформатора і шиною нулевого потенціалу, колектори першого і другого транзисторів з'єднані з анодами відповідно першого і другого 30 стабілітронів і крайніми виводами первинної обмотки вихідного трансформатора, середній вивід котрого через амперметр під'єднаний до джерела постійної напруги, один крайній вивід вторинної обмотки 35 вихідного трансформатора з'єднаний з грунтом і Інші виводи вторинної обмотки вихідного трансформатора - з нерухомими контактами перемикача, рухомий контакт котрого під'єднується до комунікації. 40 Прототип є джерелом змінної напруги із заданою частотою І амплітудою. В ньому передбачено захист виходу від короткого замикання. Недоліком прототипу є велика 45 Інерційність спрацьовування механічного переривача, як захисного елемента, при перенавантаженнях, що може обумовити вихід з ладу одного з вихідних транзисторів, а значить і приладу в цілому. Тобто прототип 50 характеризується низькою надійністю в роботі. Задачею заявленого технічного рішення є підвищення надійності його експлуатації шляхом зменшення часу спрацювання сис- 55 теми автоматичного захисту від перенавантажень Для вирішення цієї задачі в генератор для пошуку І обстеження підземних комунікацій, який складається з задаючого кварцевого генератора, п р о м і ж н о г о підсилювача, узгоджуючою трансформато ра, двох вихідних транзисторіп, двох стабілітронів, вихідного трансформатора і перемикача, причому до виходу проміжною підсилювача під'єднаний один з виводіп первинної обмотки узгоджуючого трансфор матора, другий вивід котрої' І середній вивід вторинної обмотки узгоджуючого трансформатора приєднані до шини нульового потенціалу, до крайніх виводів вторинної обмотки узгоджуючого трансформатора приєднані бази першого І другого вихідних транзисторів, емітери котрих з'єднані з анодами першого і другого стабілітронів, до колекторів першого І другого вихідних транзисторів під'єднані відповідно кагоди першого і другого стабілітронів і крайні виводи первинної обмотки вихідного трансформатора, середній вивід котрої підключений до шини джерела постійної напруги, в місце з єднання емітерів вихідних транзисторів під'єднаний індикатор струму в навантаженні, один вивід вторинної обмотки вихідного трансформатора з'єднаний з грунтом, а решта виводів цієї обмотки підключені до нерухомих контактів перемикача, рухомий контакт котрого з'єднується з комунікацією, додатково введені логічний елемент І, керований подільник частоти, шунт, джерело опорної напруги, комгаратор, диференціюючий елемент і тпиівр, при цьому до виходу крарцевого генератора під'єднаний один вхід логічного елемента І, другий вхід котрого з'єднаний з виходом тригера, вихід логічного елемента І через керований подільник частоти з'єднаний з входом проміжного підсилювача, шунт включений між шиною нулевого потенціалу І місцем з'єднання емітерів вихідних транзисторів, куди також підключений один із входів компаратора, другий вхід котрого з'єднаний з виходом джерела опорної напруги, вихід компаратора через диференціюючий елемент з'єднаний з входом установки в нуль тригера, вхід установки в одиничний стан котрого є входом "ПУСК" генератора. Додатково введені в генератор для пошуку і обстеження підземних комунікацій елементи широко використовуються в різних Інформаційно-вимірювзльних системах і спеціалізованих генераторах, але окремо вони не володіють властивостями, які забезпечили б вирішення поставленої задачі. Такими властивостями володіє їх запропонована сукупність, тобто, вступаючи у взаємодію, признаки сукупності надають заявленому пристрою нову якість, яка відповідає критерію "суттєві ВІДМІННОСТІ". И ° Суть винлюду пояснюється з допомо|пю креслення, на котрому показана струкгурна схема заявленого іенерагора. Генератор для пошуку і обстеження підземних комунікацій складається з задаю- 5 чого кварцевого генератора 1, логічного елемента І 2, керованого подільника частоти 3. проміжного підсилювача 4, узгоджуючого ірансформатора 5, шунта б, джерела опорної напруги 7, першого і другого вихідних 10 транзисторів 8 і 9, компаратора 10, першого і другого стабілітронів 11 І 12, Індикатора струму в навантаженні 13, диференціюючого елемента 14, вихідного трансформатора 15, тригера 16, перемикача 17, а 15 також має шину джерела постійної напруги 18, клему "ПУСК" 19 і вихідні клеми 20 і 21. Вихід кварцевого генератора 1 приєднаний до одного з входів логічного елемента І 2, другий вхід котрого з'єднаний 20 з виходом тригера 16, вихід логічного елемента І 2 через керований подільник частоти З І проміжний підсилювач 4 з'єднаний з одним виводом первинної обмотки узгоджуючого трансформатора 5, другий вивід котрої, 25 а також середній вивід вторинної обмотки цього ж трансформатора підключені до шини нульового потенціалу, куди теж через шунт під'єднані емітери першого І другого транзисторів 8 і 9, аноди першого І другого ЗО стабілітронів 11 І 12, один з входів компаратора 10 І Індикатор струму в навантаженні 13. До крайніх виводів вторинної обмотки узгоджуючого трансформатора 5 приєднані бази транзисторів 8 і 9. Колектор транзисто- 35 ра 8 І катод стабілітрона 11 приєднані до першого виводу первинної обмотки вихідного трансформатора 15, до другого виводу котрої підключені колектор транзистора 9 і катод стабілітрона 12. Середній вивід 40 первинної обмотки вихідного трансформатора 15 підключений до шини джерела постійної напруги 18. Вихід джерела опорної напруги 7 підключений до другого входу компаратора 10, вихід котрого через дифе- 45 ренціюючий елемент 14 з'єднаний з входом установки в нуль тригера 16, вхід установки в одиничний стан тригера 16 приєднаний до клеми "ПУСК". Один вивід вторинної обмотки вихідного трансформатора 15 з'єднаний 50 з клемою 21, а решта виводів цієї обмотки з нерухомими контактами перемикача 17, а рухомий контакт останнього приєднаний до клеми 20. Кварцевий генератор 1 генерує імпульсну послідовнісі ь з високостабільною частотою to. При надходженні на клему 19 короткого додатнього імпульса тригера 16 переводиться в стан логічної одиниці. Додатній потенціал, що утворився на його прямому виході дозволяє проходженню через логічний елемент і 2 імпульсів з виходу кварцевого генератора 1 на вхід керованого подільника частоти 3. На виході подільника З утворюється нова імпульсна послідовність з заданою частотою f s = kfo. де k = const - коефіцієнт ділення частоти подільником 3. Зміною k забезпечується установка заданої частоти вихідного сигналу заявленого генератора. Імпульси напруги з виходу керованого подільника частоти 3 підсилюються по потужності проміжним підсилювачем 4, навантаженням котрого є первинна обмотка узгоджуючого трансформатора 5, вторинні обмотки котрого управляють вихідними транзисторами 8 і 9, що являють собою двотактний вихідний каскад. Стабілітрони 11 І 12 запобігають пробою транзисторів 8 і 9 сигналами від високовольтних ліній електропередач, "блукаючих" в грунті струмів, а також високовольтними Імпульсами електрорушійної сили самоіндукції трансформатора 15, які виникають в моменти запирання транзисторів 8 і 9. Трансфопматор 15 служить для узгодження вихідного каскаду з навантаженням з допомогою перемикача 17 і індикатора 13 по максимальному струму споживання. Якщо вихідний струм перевищує задане значення Іт на шунті 6 утворюється постійна напруга Цш ~ Im Rui > USTU, де R - опір шунта, USTU - напруга на виході m джерела опорної напруги 7. Внаслідок цього на виході компаратора 10 виникає додатній потенціал, який, пройшовши через диференціюючий елемент 14, переводить тригер в нульовий стан. Під дією потенціалу логічного нуля припиняється проходження через логічний елемент І Імпульсної послідовності з виходу кварцевого генератора 1, тобто здійснюється блокіровка роботи заявленого генератора. Для запуску заявленого генератора при відсутності перенавантаження ( и ш < USTU не55 обхідно знову подати короткий додатній імпульс на клему 19 ("ПУСК") Генератор для пошуку 1 обстеження підземних комунікацій виробляє на своєму Змінюючи значення величини USTU можвиході змінну напругу типу "меандр" з висона здійснювати захист вихідного каскаду закостабільною заданою частотою і явленого пристрою при різних значеннях амплітудою І працює наступним чином. струму Im в навантаженні 10884 Таким чином введення в пристрій нових елементів І зв'язків забезпечує здійснення швидкого захисту його виходу від перена 8 вантажень для різних заданих значень струму в навантаженні, за рахунок чого підвищується недійсність його експлуатації. до триЬопроЬоЬи г м 2 г 1 3 стг 1 ірунгп Упорядник В.Панасюк Замовлення 4037 Техред М.Моргентал Коректор О.Обручар Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул Гагаріна, 101
