Пристрій для біофорезу

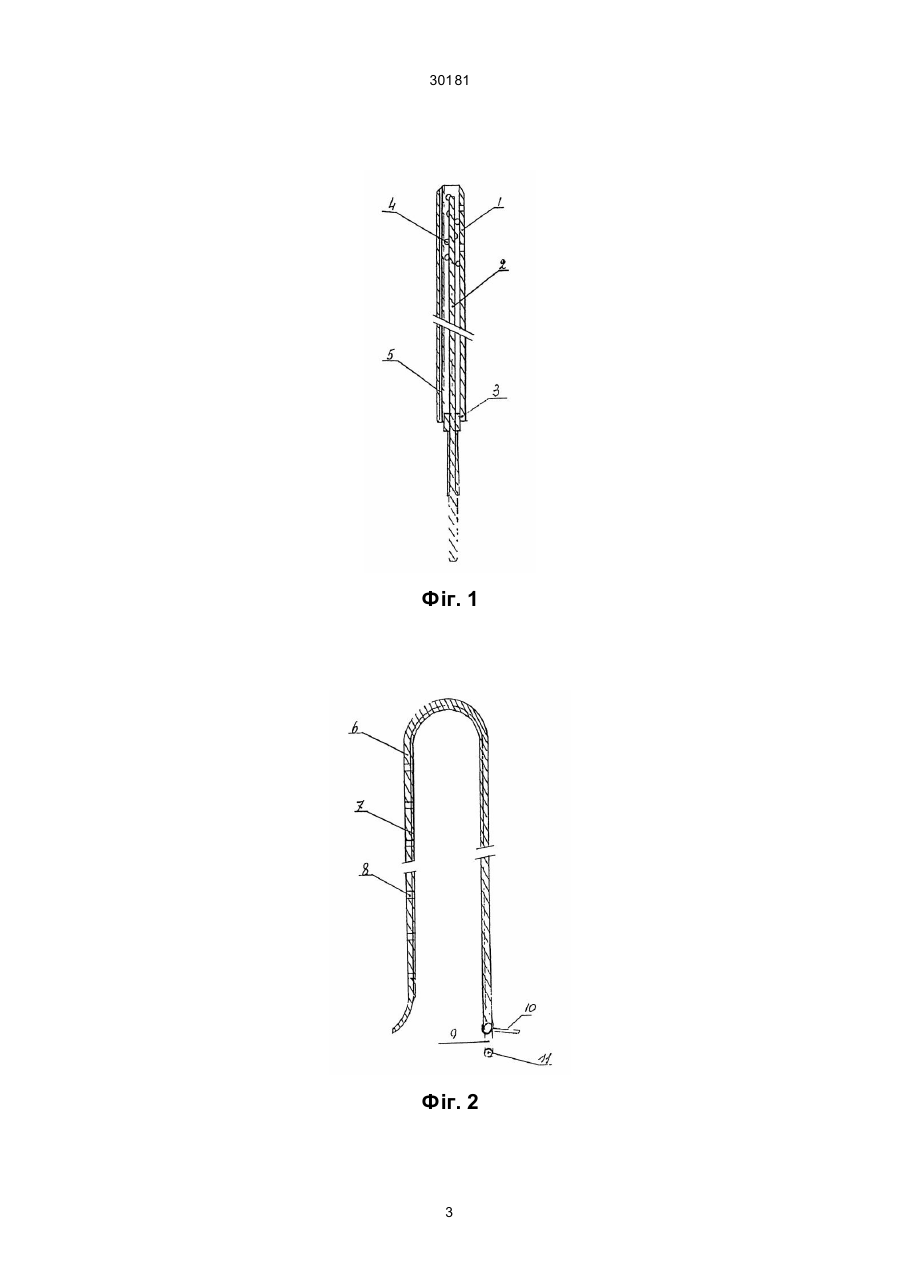

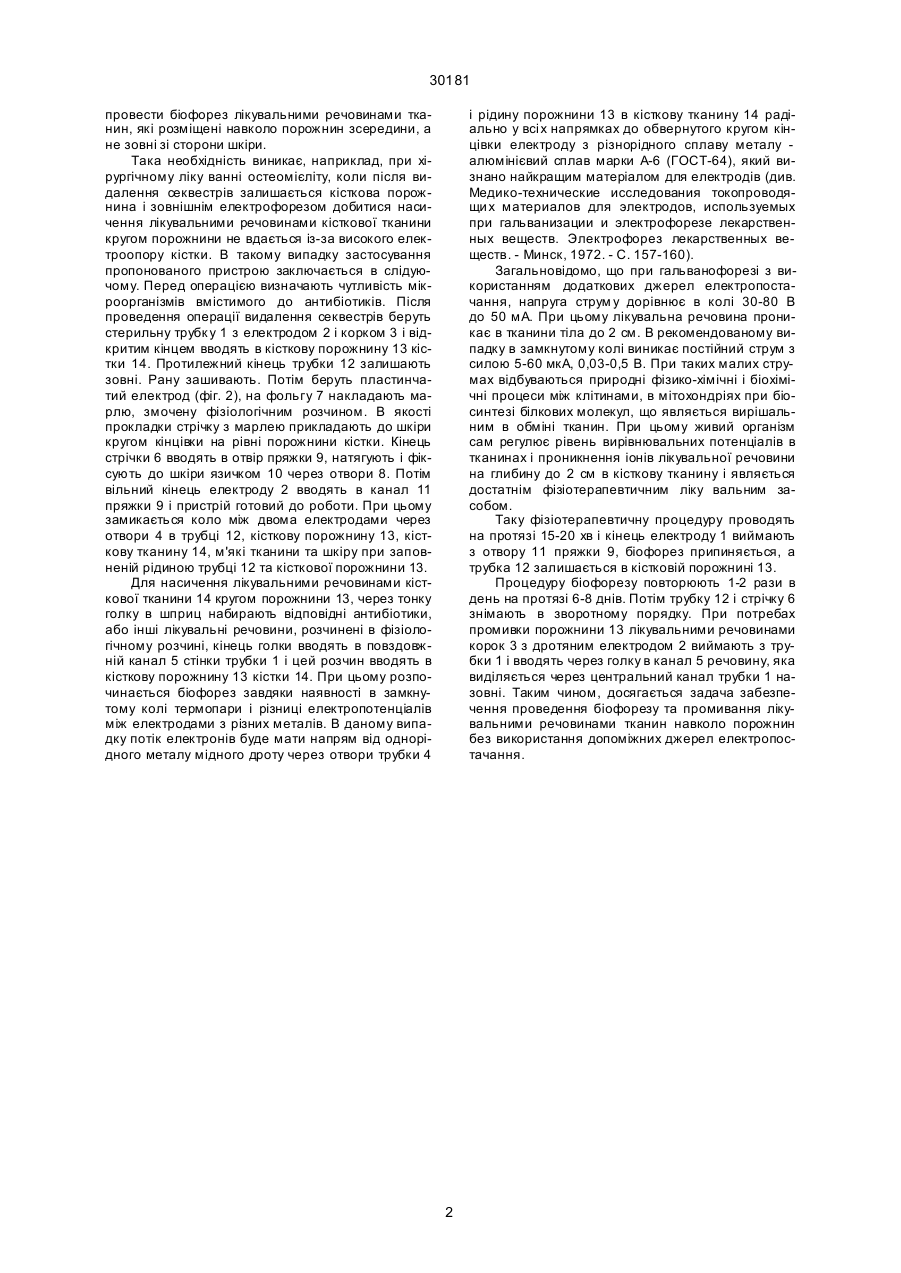

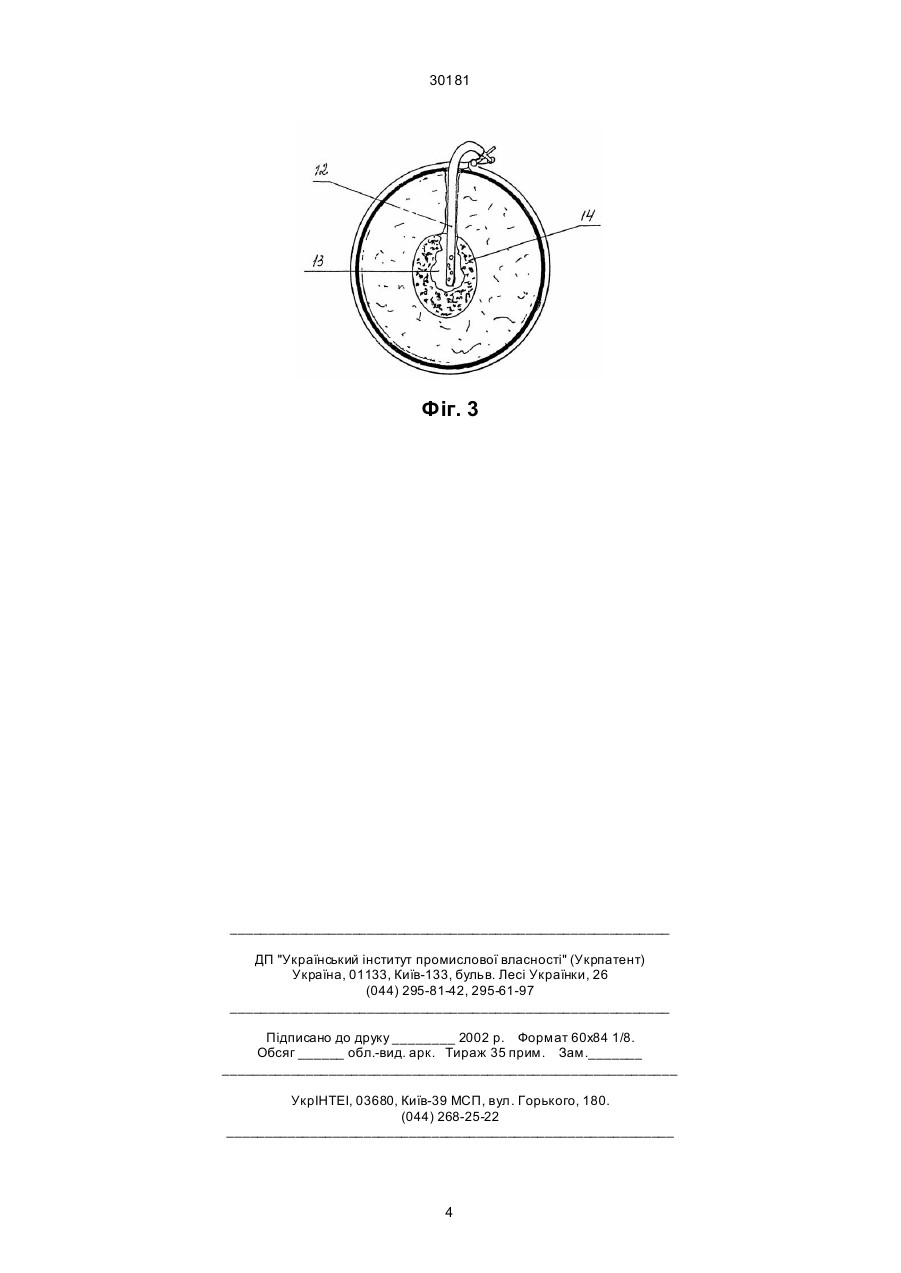

1. Пристрій для біофорезу, що включає 2 електроди в вигляді дроту і стрічки з однорідного та різнорідного сплаву металів і трубки, який відрізняється тим, що дротяний електрод закріплено в каналі еластичної трубки корком, в стінці тр убки виконано повздовжній канал, а другий електрод закріплено на еластичній стрічці з діелектрика, в яких виконано отвори та закріплена пряжка на кінці. (19) (21) 98010231 (22) 15.01.1998 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Пшеничний Микола Федорович, Шевчук Галина Вікторівна, Шевчук Віктор Іванович (73) ВІННИЦЬКИЙ ФІЛІАЛ УКРАЇНСЬКОГО ДЕРЖАВНОГО Н АУКОВО-ДОСЛІДНОГО ІНСТИТУТУ МЕДИКО-СОЦІАЛЬНИХ ПРОБЛЕМ ІНВАЛІДНОСТІ 30181 провести біофорез лікувальними речовинами тканин, які розміщені навколо порожнин зсередини, а не зовні зі сторони шкіри. Така необхідність виникає, наприклад, при хірургічному ліку ванні остеомієліту, коли після видалення секвестрів залишається кісткова порожнина і зовнішнім електрофорезом добитися насичення лікувальними речовинами кісткової тканини кругом порожнини не вдається із-за високого електроопору кістки. В такому випадку застосування пропонованого пристрою заключається в слідуючому. Перед операцією визначають чутливість мікроорганізмів вмістимого до антибіотиків. Після проведення операції видалення секвестрів беруть стерильну трубк у 1 з електродом 2 і корком 3 і відкритим кінцем вводять в кісткову порожнину 13 кістки 14. Протилежний кінець трубки 12 залишають зовні. Рану зашивають. Потім беруть пластинчатий електрод (фіг. 2), на фольгу 7 накладають марлю, змочену фізіологічним розчином. В якості прокладки стрічку з марлею прикладають до шкіри кругом кінцівки на рівні порожнини кістки. Кінець стрічки 6 вводять в отвір пряжки 9, натягують і фіксують до шкіри язичком 10 через отвори 8. Потім вільний кінець електроду 2 вводять в канал 11 пряжки 9 і пристрій готовий до роботи. При цьому замикається коло між двома електродами через отвори 4 в трубці 12, кісткову порожнину 13, кісткову тканину 14, м'які тканини та шкіру при заповненій рідиною трубці 12 та кісткової порожнини 13. Для насичення лікувальними речовинами кісткової тканини 14 кругом порожнини 13, через тонку голку в шприц набирають відповідні антибіотики, або інші лікувальні речовини, розчинені в фізіологічному розчині, кінець голки вводять в повздовжній канал 5 стінки трубки 1 і цей розчин вводять в кісткову порожнину 13 кістки 14. При цьому розпочинається біофорез завдяки наявності в замкнутому колі термопари і різниці електропотенціалів між електродами з різних металів. В даному випадку потік електронів буде мати напрям від однорідного металу мідного дроту через отвори трубки 4 і рідину порожнини 13 в кісткову тканину 14 радіально у всі х напрямках до обвернутого кругом кінцівки електроду з різнорідного сплаву металу алюмінієвий сплав марки А-6 (ГОСТ-64), який визнано найкращим матеріалом для електродів (див. Медико-технические исследования токопроводящи х материалов для электродов, используемых при гальванизации и электрофорезе лекарственных веществ. Электрофорез лекарственных веществ. - Минск, 1972. - С. 157-160). Загальновідомо, що при гальванофорезі з використанням додаткових джерел електропостачання, напруга струм у дорівнює в колі 30-80 В до 50 мА. При цьому лікувальна речовина проникає в тканини тіла до 2 см. В рекомендованому випадку в замкнутому колі виникає постійний струм з силою 5-60 мкА, 0,03-0,5 В. При таких малих струмах відбуваються природні фізико-хімічні і біохімічні процеси між клітинами, в мітохондріях при біосинтезі білкових молекул, що являється вирішальним в обміні тканин. При цьому живий організм сам регулює рівень вирівнювальних потенціалів в тканинах і проникнення іонів лікувальної речовини на глибину до 2 см в кісткову тканину і являється достатнім фізіотерапевтичним ліку вальним засобом. Таку фізіотерапевтичну процедуру проводять на протязі 15-20 хв і кінець електроду 1 виймають з отвору 11 пряжки 9, біофорез припиняється, а трубка 12 залишається в кістковій порожнині 13. Процедуру біофорезу повторюють 1-2 рази в день на протязі 6-8 днів. Потім трубку 12 і стрічку 6 знімають в зворотному порядку. При потребах промивки порожнини 13 лікувальними речовинами корок 3 з дротяним електродом 2 виймають з трубки 1 і вводять через голку в канал 5 речовину, яка виділяється через центральний канал трубки 1 назовні. Таким чином, досягається задача забезпечення проведення біофорезу та промивання лікувальними речовинами тканин навколо порожнин без використання допоміжних джерел електропостачання. 230181 Фіг. 1 Фіг. 2 3 30181 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
