Медична пов’язка

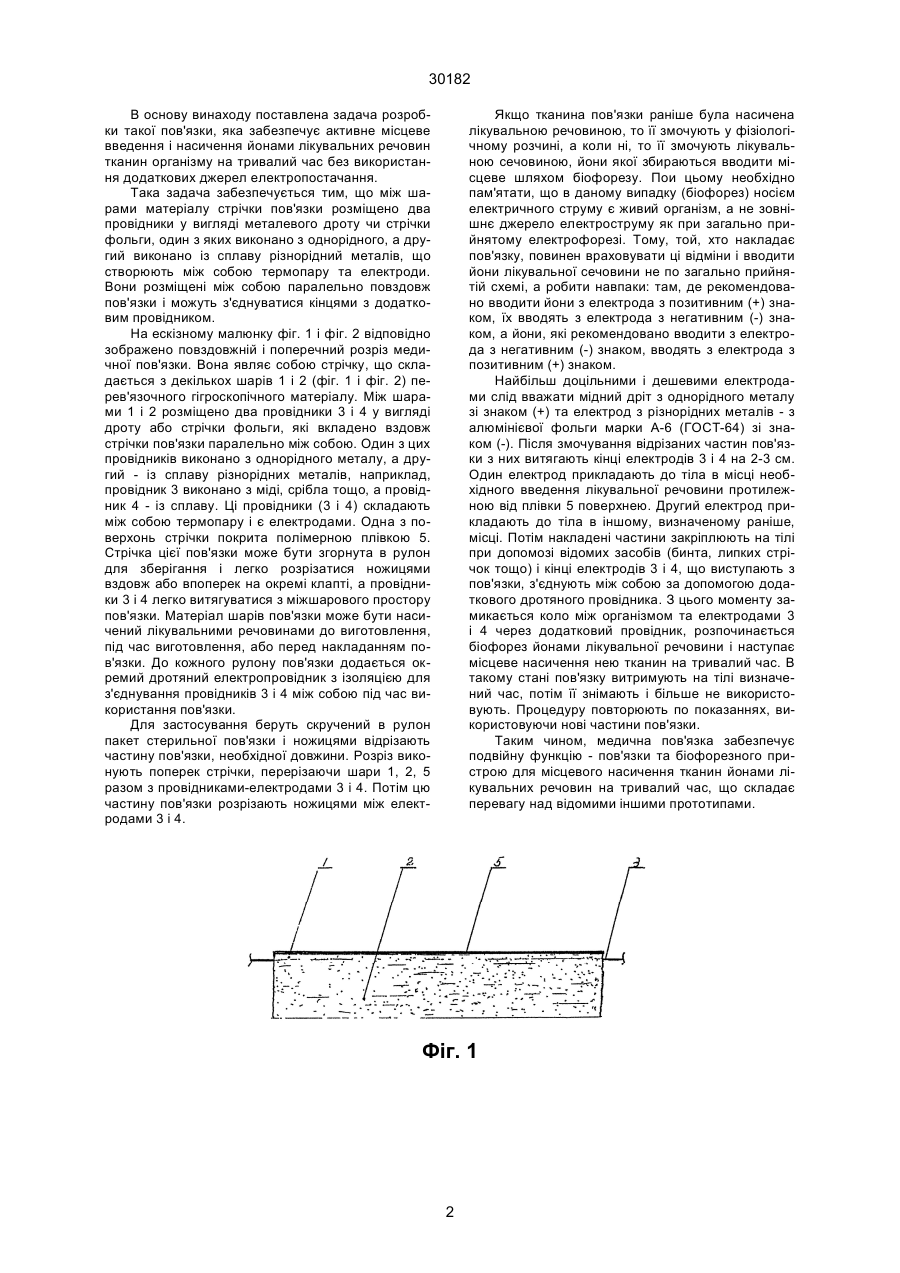

1. Медична пов'язка, що включає стрічку з перев'язочного матеріалу з лікувальною речовиною, провідниками між шарами та покритою полімером однією поверхнею, відрізняється тим, що провідники виконано з дротів або стрічок фольги, які розташовані паралельно вздовж стрічки. 2. По п. 1, відрізняється тим, що провідники виконано з різнорідних металів, що створюють між собою гальванопару, наприклад, із міді і алюмінієвого сплаву. (19) (21) 98010232 (22) 15.01.1998 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Шевчук Сергій Вікторович, Шевчук Галина Вікторівна, Шевчук Віктор Іванович (73) ВІННИЦЬКИЙ ФІЛІАЛ УКРАЇНСЬКОГО ДЕРЖАВНОГО НАУКОВО-ДОСЛІДНОГО ІНСТИТУТУ МЕДИКО-СОЦІАЛЬНИХ ПРОБЛЕМ ІНВАЛІДНОСТІ 30182 В основу винаходу поставлена задача розробки такої пов'язки, яка забезпечує активне місцеве введення і насичення йонами лікувальних речовин тканин організму на тривалий час без використання додаткових джерел електропостачання. Така задача забезпечується тим, що між шарами матеріалу стрічки пов'язки розміщено два провідники у вигляді металевого дроту чи стрічки фольги, один з яких виконано з однорідного, а другий виконано із сплаву різнорідний металів, що створюють між собою термопару та електроди. Вони розміщені між собою паралельно повздовж пов'язки і можуть з'єднуватися кінцями з додатковим провідником. На ескізному малюнку фіг. 1 і фіг. 2 відповідно зображено повздовжній і поперечний розріз медичної пов'язки. Вона являє собою стрічку, що складається з декількох шарів 1 і 2 (фіг. 1 і фіг. 2) перев'язочного гігроскопічного матеріалу. Між шарами 1 і 2 розміщено два провідники 3 і 4 у вигляді дроту або стрічки фольги, які вкладено вздовж стрічки пов'язки паралельно між собою. Один з цих провідників виконано з однорідного металу, а другий - із сплаву різнорідних металів, наприклад, провідник 3 виконано з міді, срібла тощо, а провідник 4 - із сплаву. Ці провідники (3 і 4) складають між собою термопару і є електродами. Одна з поверхонь стрічки покрита полімерною плівкою 5. Стрічка цієї пов'язки може бути згорнута в рулон для зберігання і легко розрізатися ножицями вздовж або впоперек на окремі клапті, а провідники 3 і 4 легко витягуватися з міжшарового простору пов'язки. Матеріал шарів пов'язки може бути насичений лікувальними речовинами до виготовлення, під час виготовлення, або перед накладанням пов'язки. До кожного рулону пов'язки додається окремий дротяний електропровідник з ізоляцією для з'єднування провідників 3 і 4 між собою під час використання пов'язки. Для застосування беруть скручений в рулон пакет стерильної пов'язки і ножицями відрізають частину пов'язки, необхідної довжини. Розріз виконують поперек стрічки, перерізаючи шари 1, 2, 5 разом з провідниками-електродами 3 і 4. Потім цю частину пов'язки розрізають ножицями між електродами 3 і 4. Якщо тканина пов'язки раніше була насичена лікувальною речовиною, то її змочують у фізіологічному розчині, а коли ні, то її змочують лікувальною сечовиною, йони якої збираються вводити місцеве шляхом біофорезу. Пои цьому необхідно пам'ятати, що в даному випадку (біофорез) носієм електричного струму є живий організм, а не зовнішнє джерело електроструму як при загально прийнятому електрофорезі. Тому, той, хто накладає пов'язку, повинен враховувати ці відміни і вводити йони лікувальної сечовини не по загально прийнятій схемі, а робити навпаки: там, де рекомендовано вводити йони з електрода з позитивним (+) знаком, їх вводять з електрода з негативним (-) знаком, а йони, які рекомендовано вводити з електрода з негативним (-) знаком, вводять з електрода з позитивним (+) знаком. Найбільш доцільними і дешевими електродами слід вважати мідний дріт з однорідного металу зі знаком (+) та електрод з різнорідних металів - з алюмінієвої фольги марки А-6 (ГОСТ-64) зі знаком (-). Після змочування відрізаних частин пов'язки з них витягають кінці електродів 3 і 4 на 2-3 см. Один електрод прикладають до тіла в місці необхідного введення лікувальної речовини протилежною від плівки 5 поверхнею. Другий електрод прикладають до тіла в іншому, визначеному раніше, місці. Потім накладені частини закріплюють на тілі при допомозі відомих засобів (бинта, липких стрічок тощо) і кінці електродів 3 і 4, що виступають з пов'язки, з'єднують між собою за допомогою додаткового дротяного провідника. З цього моменту замикається коло між організмом та електродами 3 і 4 через додатковий провідник, розпочинається біофорез йонами лікувальної речовини і наступає місцеве насичення нею тканин на тривалий час. В такому стані пов'язку витримують на тілі визначений час, потім її знімають і більше не використовують. Процедуру повторюють по показаннях, використовуючи нові частини пов'язки. Таким чином, медична пов'язка забезпечує подвійну функцію - пов'язки та біофорезного пристрою для місцевого насичення тканин йонами лікувальних речовин на тривалий час, що складає перевагу над відомими іншими прототипами. Фіг. 1 2 30182 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
