Перетворювальний пристрій

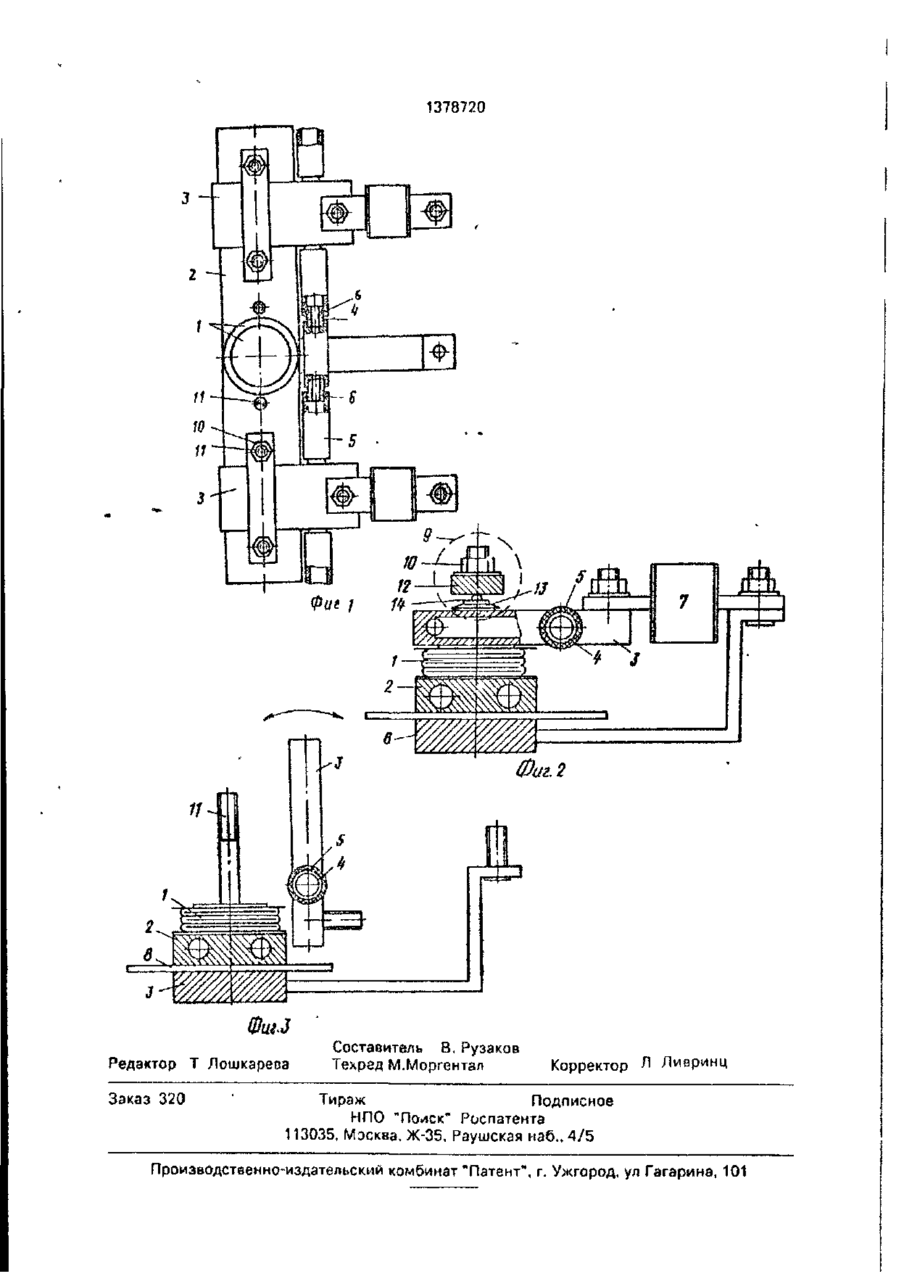

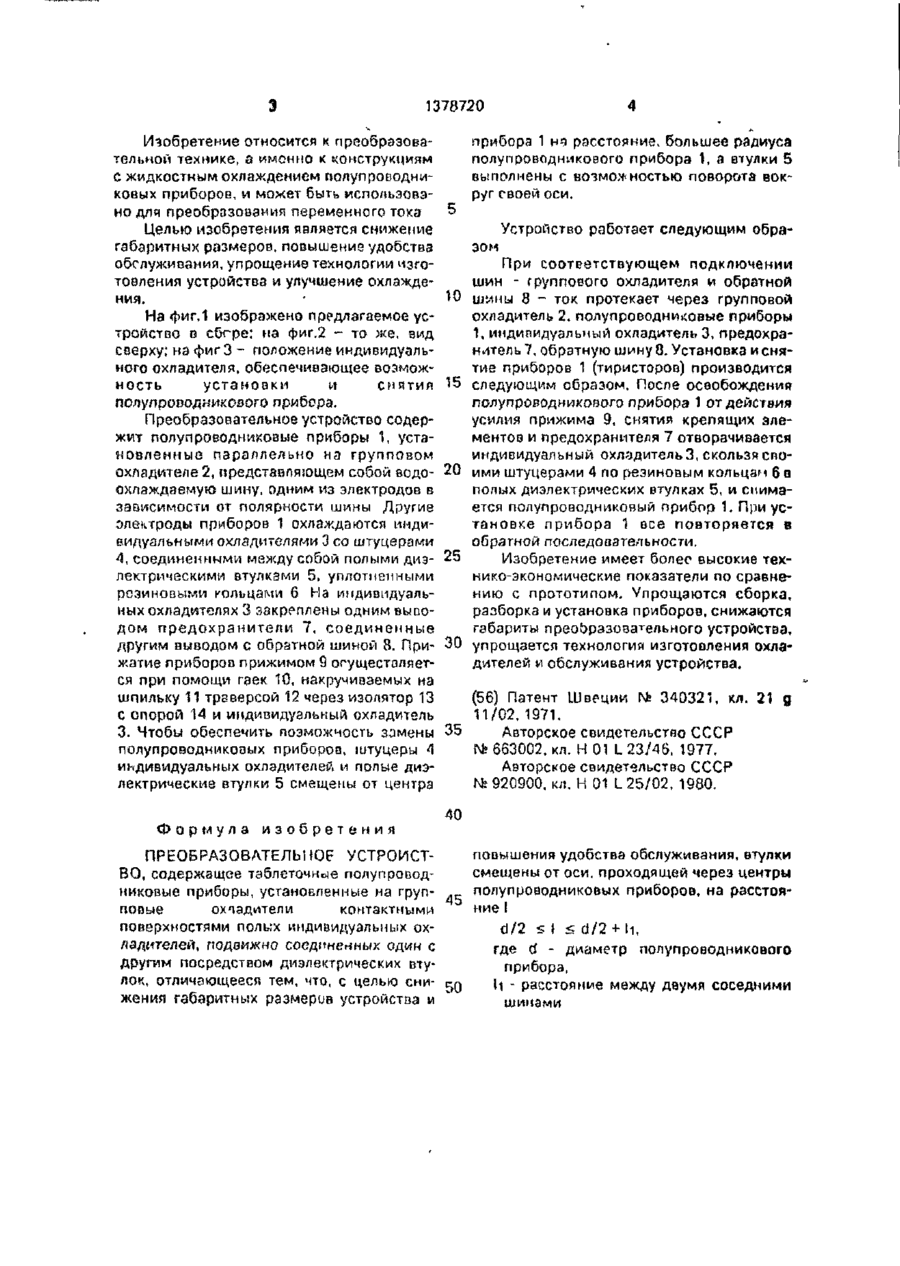

Изобретение относится к преобразовательной технике, а именно к конструкции с жидкостным охлаждением полупроводниковых приборов, и может быть использовано для преобразований переменного тока в постоянный и наоборот. Цепью изобре тения является снижение габаритных размеров устройства и повышение удобства обслуживания. Преобразовательное устройство содержит полупроводниковые приборы в форме таблеток, установленные между параллельными контактными поверхностями полых стянутых давящими органами охладителей, один из которых выполнен, например, групповым, а другие - индивидуальными на каждый полупроводниковый прибор и соединены один с другим посредством полых диэпектрических втулок герметично и неподвижно. Полые диэлектрические втулки смещены от оси, соединяющей центры полупроводниковых приборов, на расстояние, большее радиуса полупроводникового прибора 3 ия р з 1378720 Изобретение относится к преобразовательной технике, а именно к конструкциям с жидкостным охлаждением полупроводниковых приборов, и может быть использовэно для преобрззоизиия переменного токэ Целью изобретения является снижение габаритных размеров, повышение удобства обслуживания, упрощение технологии изготовления устройствэ и улучшение охлаждения. • На фиг.1 изображено предлагаемое устройство в сбгре; на фиг.2 - то же, вид сверху; на фиг 3 - положение индивидуального охладителя, обеспечивающее возможность установки и снятия полупроводникового прибора. Преобразовательное устройство содержит полупроводниковые приборы 1, установленные параллельно на групповом охладителе 2, представляющем собой водоохлаждаемую шину, одним из электродов в зависимости от полярности шины Другие электроды приборов 1 охлаждаются индивидуальными охладителями 3 со штуцерами 4, соединенными между собой полыми диэлектрическимм втулками 5, уплотненными резиновыми кольцами 6 На индивидуальных охладителях 3 ззкреплены одним выводом предохранители 7, соединенные другим выводом с обратной шиной 8. Прижатие прибороа прижимом 9 осуществляется при помощи гаек 10, накручиваемых на шпильку 11 траверсой 12 через изолятор 13 с опорой 14 и индивидуальный охладитель 3. Чтобы обеспечить позможчость замены полупроводникооых приборов, штуцеры 4 индивидуальных охладителей и полые диэлектрические втулки 5 смещены от центра Формула изобретения прибора 1 н-1 расстояние, большее радиуса полупроводникового прибора 1, а втулки 5 выполнены с возможностью поворота вокруг своей оси. 5 Устройство работает следующим образом W 15 20 25 30 При соответствующем подключении шин - группового охладителя и обратной шины 8 - ток протекает через групповой охладитель 2. полупроводниковые приборы 1, индивидуальный охладитель 3, предохранитель 7, обратную шину 8. Установка и снятие приборов 1 (тиристоров) производится следующим образом. После освобождения полупроводникового прибора 1 от действия усилия прижима 9, снятия крепящих элементов и предохранителя 7 отворачивается индивидуальный охладитель 3, скользя споими штуцерами 4 по резиновым кольцам 6 а полых диэлектрических втулках 5, и снимается полупроводниковый прибор 1. При установке прибора 1 все повторяется в обратной последовательности. Изобретение имеет более высокие технико-экономические показатели по сравнению с прототипом. Упрощаются сборка, разборкз и установка приборов, снижаются габариты преобразовательного устройства, упрощается технология изготовления охладителей и обслуживания устройства. (56) Патент Швеции I f 340321, кл. 21 g Sc 11/02, 1971. 35 Авторское свидетельство СССР N? 663002, кл. НОТ L 23/46, 1977. Авторское свидетельство СССР № 920900, кл. Н 01 L 25/02, 1980. 40 ПРЕОБРАЗОВАТЕЛЬНОЕ УСТРОЙСТВО, содержащее таблеточные полупроводниковые приборы, установленные на груп- Д[_ повые охладители контактными поверхностями полых индивидуальных охладителей, подвижно соединенных один с другим посредством диэлектрических втулок, отличающееся тем, что, с целью сни- en жения габаритных размерив устройства и повышения удобства обслуживания, втулки смещены от оси, проходящей через центры полупроводниковых приборов, на расстояние I d/2 < » < d/2 + И , где d - диаметр полупроводникового прибора, И - расстояние между двумя соседними шинами 1378720 Редактор Заказ 320 Т Лошкарева Составитель В. Рузаков Техред М.Моргентал Корректор Л Ливринц Тираж Подписное НПО "Поиск" Роспатента 113035. Москва. Ж-35, Раушская маб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул Гагарина, 101
