Напівпровідниковий перетворювальний блок

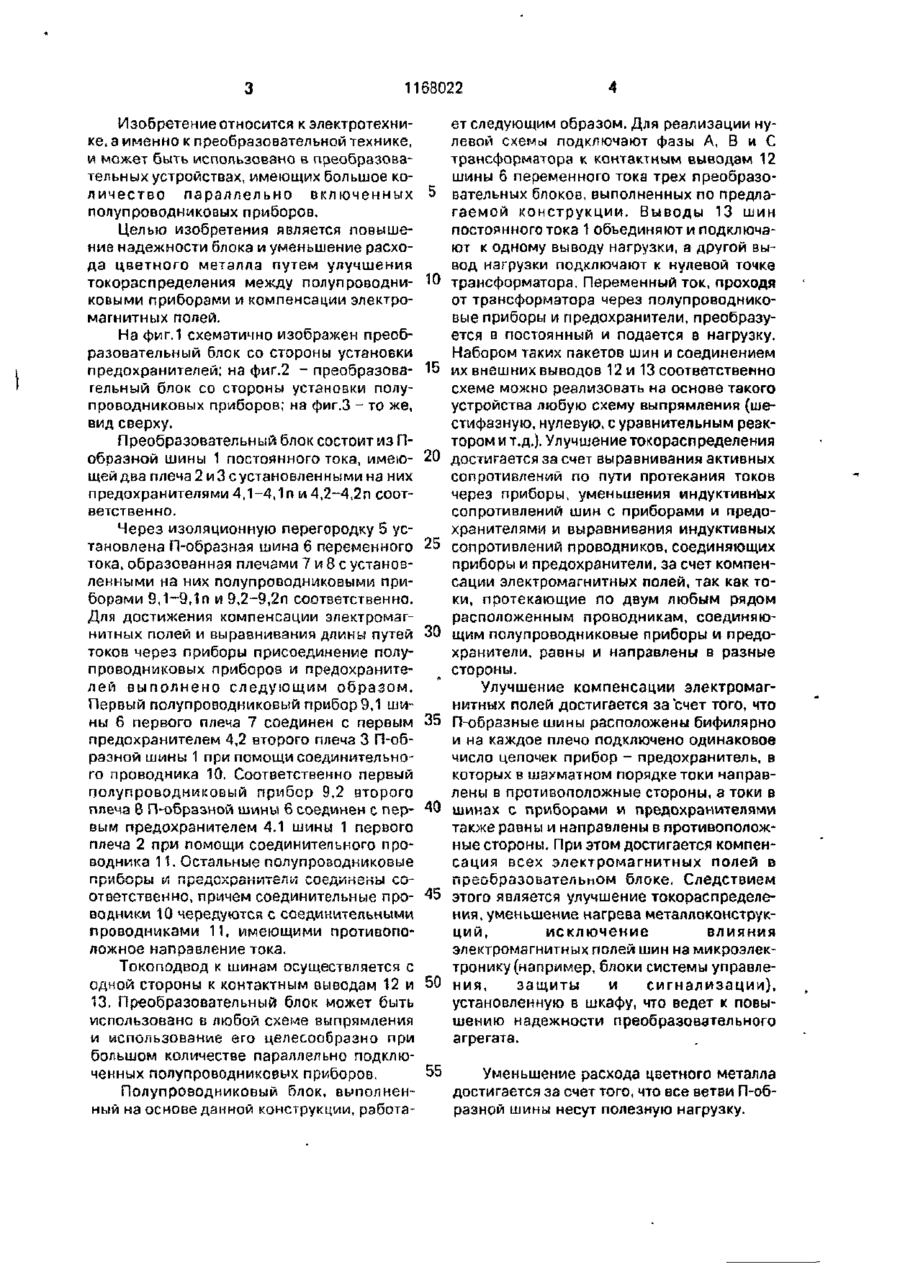

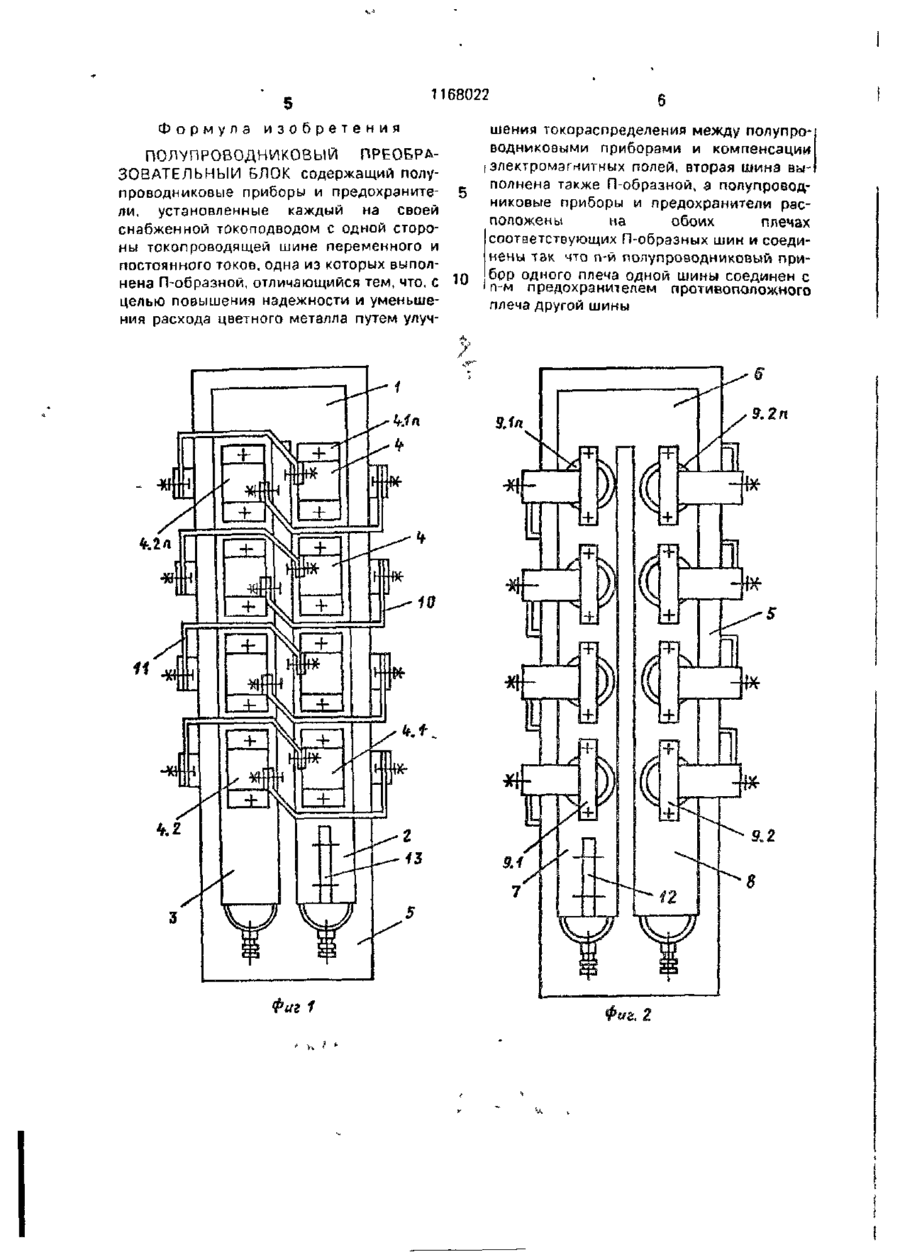

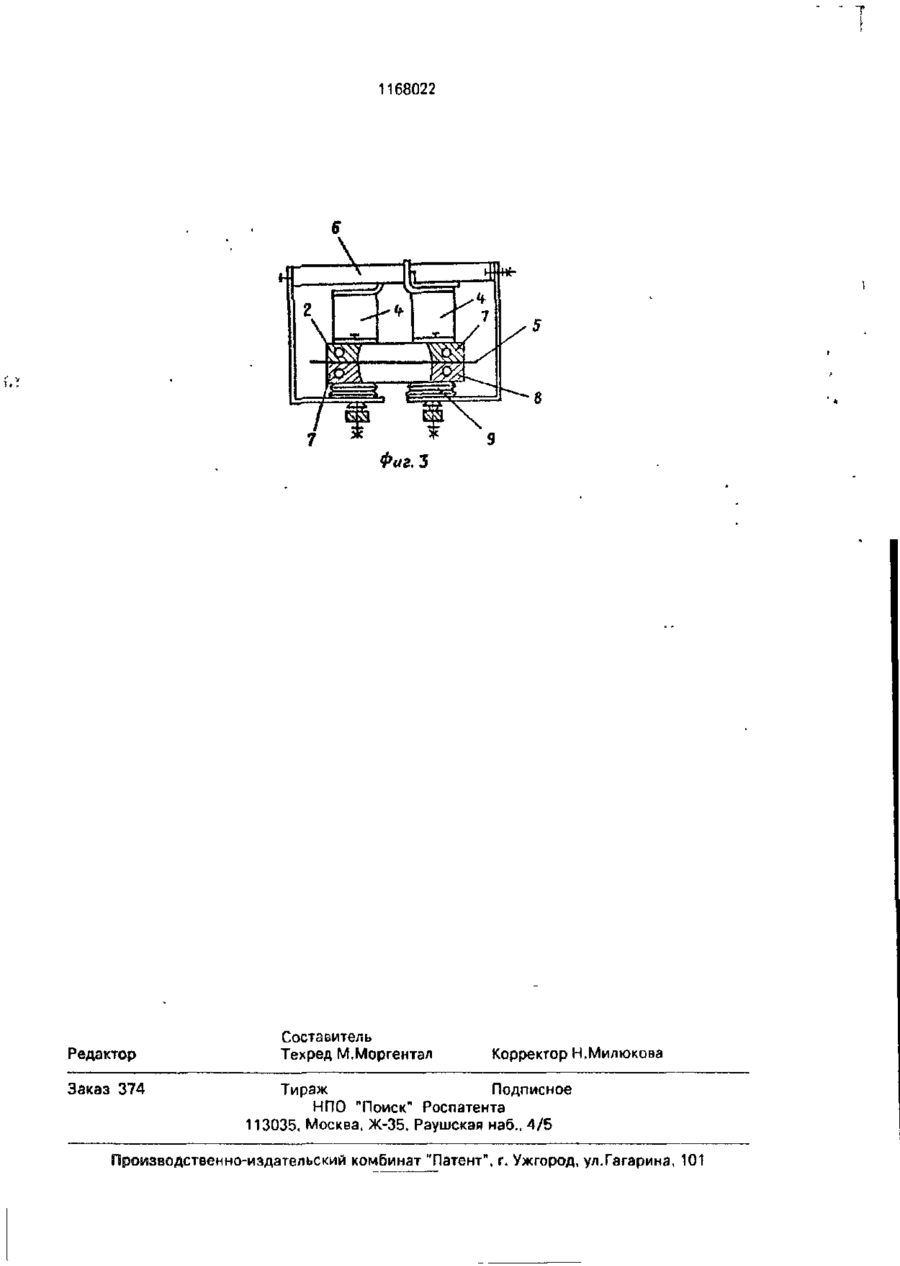

1168022 Изобретение относится к электротехнике, а именно к преобразовательной технике, и может быть использовано в преобразовательных устройствах, имеющих большое количество параллельно включенных 5 полупроводниковых приборов. Целью изобретения является повышение надежности блока и уменьшение расхода цветного металла путем улучшения токораспределения между полупроводни- W ковыми приборами и компенсации электромагнитных полей. На фиг.1 схематично изображен преобразовательный блок со стороны установки предохранителей; на фиг.2 - преобразова- 15 тельный блок со стороны установки полупроводниковых приборов; на фиг.З - то же, вид сверху. Преобразовательный блок состоит из Побразной шины 1 постоянного тока, имею- 20 щей два плеча 2 иЗсустановленными на них предохранителями4,1-4,In и4,2-4,2п соответственно. Через изоляционную перегородку 5 установлена П-образная шина б переменного 25 тока, образованная плечами 7 и 8 с установленными на них полупроводниковыми приборами 9,1 —Э, 1 л и 9,2-9,2п соответственно. Для достижения компенсации электромагнитных полей и выравнивания длины путей 30 токов через приборы присоединение полупроводниковых приборов и предохранителей выполнено следующим образом. Первый полупроводниковый прибор9,1 шины 6 первого плеча 7 соединен с первым 35 предохранителем 4,2 второго плеча 3 П-образной шины 1 при помощи соединительного проводника 10. Соответственно первый полупроводниковый прибор 9,2 второго плеча 8 П-образной шины 6 соединен с пер- 40 вым предохранителем 4,1 шины 1 первого плеча 2 при помощи соединительного проводника 11. Остальные полупроводниковые приборы \л предохранители соединены соответственно, причем соединительные про- 45 водники 10 чередуются с соединительными проводниками 11, имеющими противоположное направление тока. Токоподвод к шинам осуществляется с одной стороны к контактным выводам 12 и 50 13. Преобразовательный блок может быть использовано в любой схеме выпрямления и использование его целесообразно при большом количестве параллельно подключенных полупроводниковых приборов. 55 Полупроводниковый блок, выполненный на основе дайной конструкции, работа 4 ет следующим образом. Для реализации нулевой схемы подключают фазы А, В и С трансформатора к контактным выводам 12 шины 6 переменного тока трех преобразовательных блоков, выполненных по предлагаемой конструкции. Выводы 13 шин постоянного тока 1 объединяют и подключают к одному выводу нагрузки, а другой вывод нагрузки подключают к нулевой точке трансформатора. Переменный ток, проходя от трансформатора через полупроводниковые приборы и предохранители, преобразуется в постоянный и подается в нагрузку. Набором таких пакетов шин и соединением их внешних выводов 12 и 13 соответственно схеме можно реализовать на основе такого устройства любую схему выпрямления (шестифазную, нулевую, с уравнительным реактором и т.д.). Улучшение токораспределения достигается за счет выравнивания активных сопротивлений по пути протекания токов через приборы, уменьшения индуктивных сопротивлений шин с приборами и предохранителями и выравнивания индуктивных сопротивлений проводников, соединяющих приборы и предохранители, за счет компенсации электромагнитных полей, так как токи, протекающие по двум любым рядом расположенным проводникам, соединяющим полупроводниковые приборы и предохранители, равны и направлены в разные стороны. Улучшение компенсации электромагнитных полей достигается за счет того, что П-образныешины расположены бифилярно и на каждое плечо подключено одинаковое число цепочек прибор - предохранитель, в которых в шахматном порядке токи направлены в противоположные стороны, а токи в шинах с приборами и предохранителями также равны и направлены в противоположные стороны. При этом достигается компенсация всех электромагнитных полей в преобразовательном блоке. Следствием этого является улучшение токораспределения, уменьшение нагрева металлоконструкций, исключение влияния электромагнитных полей шин на микроэлектронику (например, блоки системы управления, защиты и сигнализации), установленную в шкафу, что ведет к повышению надежности преобразовательного агрегата. Уменьшение расхода цветного металла достигается за счет того, что все ветви П-образной шины несут полезную нагрузку. 1168022 Формула изобретения ПОЛУПРОВОДНИКОВЫЙ ПРЕОБРАЗОВАТЕЛЬНЫЙ БЛОК содержащий полупроводниковые приборы и предохранители, установленные каждый на своей снабженной токоподводом с одной стороны токопроводящей шине переменного и постоянного токов, одна из которых выполнена П-образной, отличающийся тем, что. с 10 целью повышения надежности и уменьшения расхода цветного металла путем улуч шения токораспределения между полупроводниковыми приборами и компенсации электромагнитных полей, вторая шина выполнена также П-обраэной, а полупроводниковые приборы и предохранители расположены на обоих плечах соответствующих П-образных шин и соединены так что п-м полупроводниковый прибрр одного плеча одной шины соединен с п-м предохранителем противоположного плеча другой шины 9.1п Фиг, Z т 1168022 Фиг. З Редактор Заказ 374 Составитель Техред М.Моргентал Корректор Н.Милюкова Тираж Подписное НПО "Поиск" Роспатента 113035, Москва, Ж-35, Раушская наб., 4/5 водственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
