Спосіб передачі інформації від відправника мережі мобільного зв`язку одержувачу по голосовому каналу

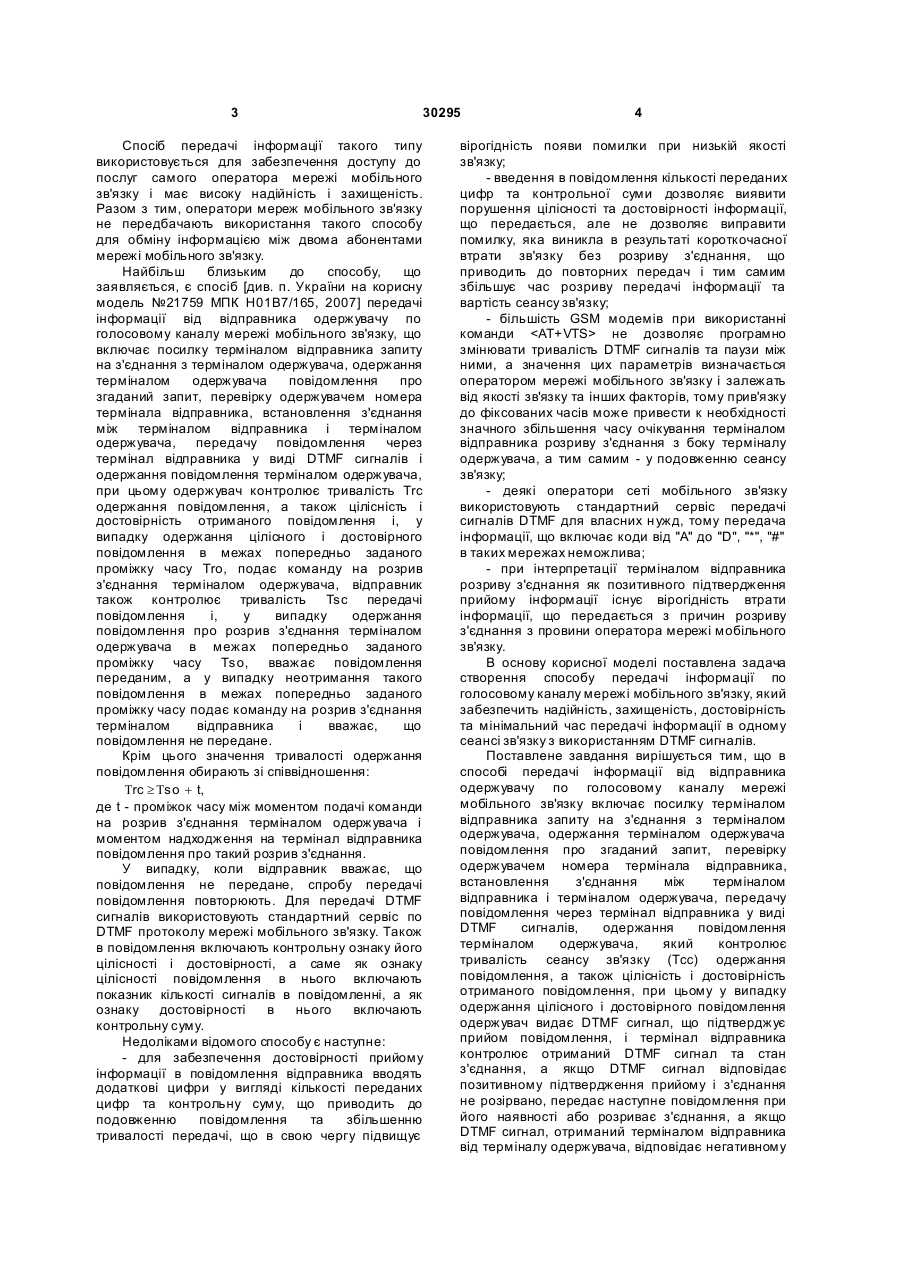

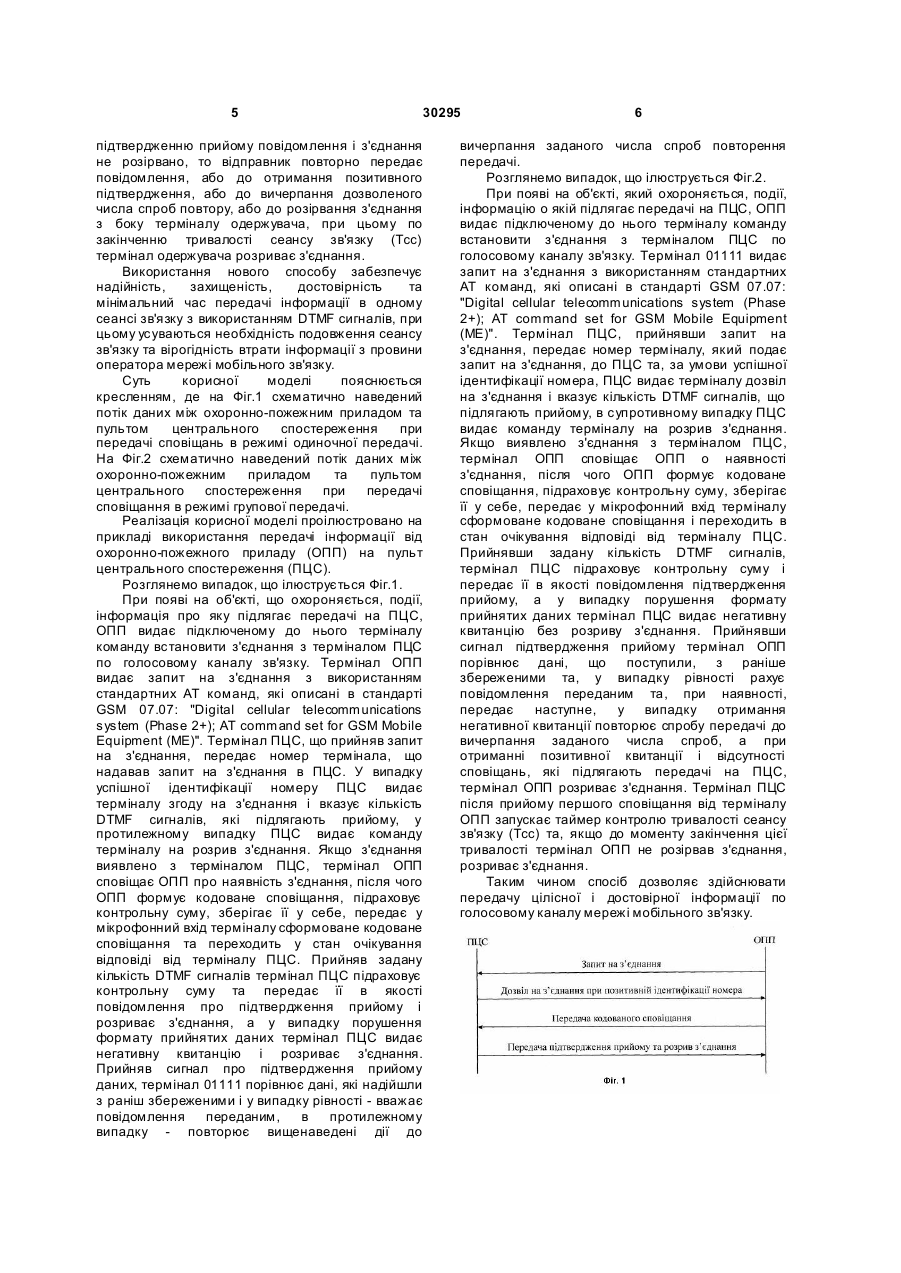

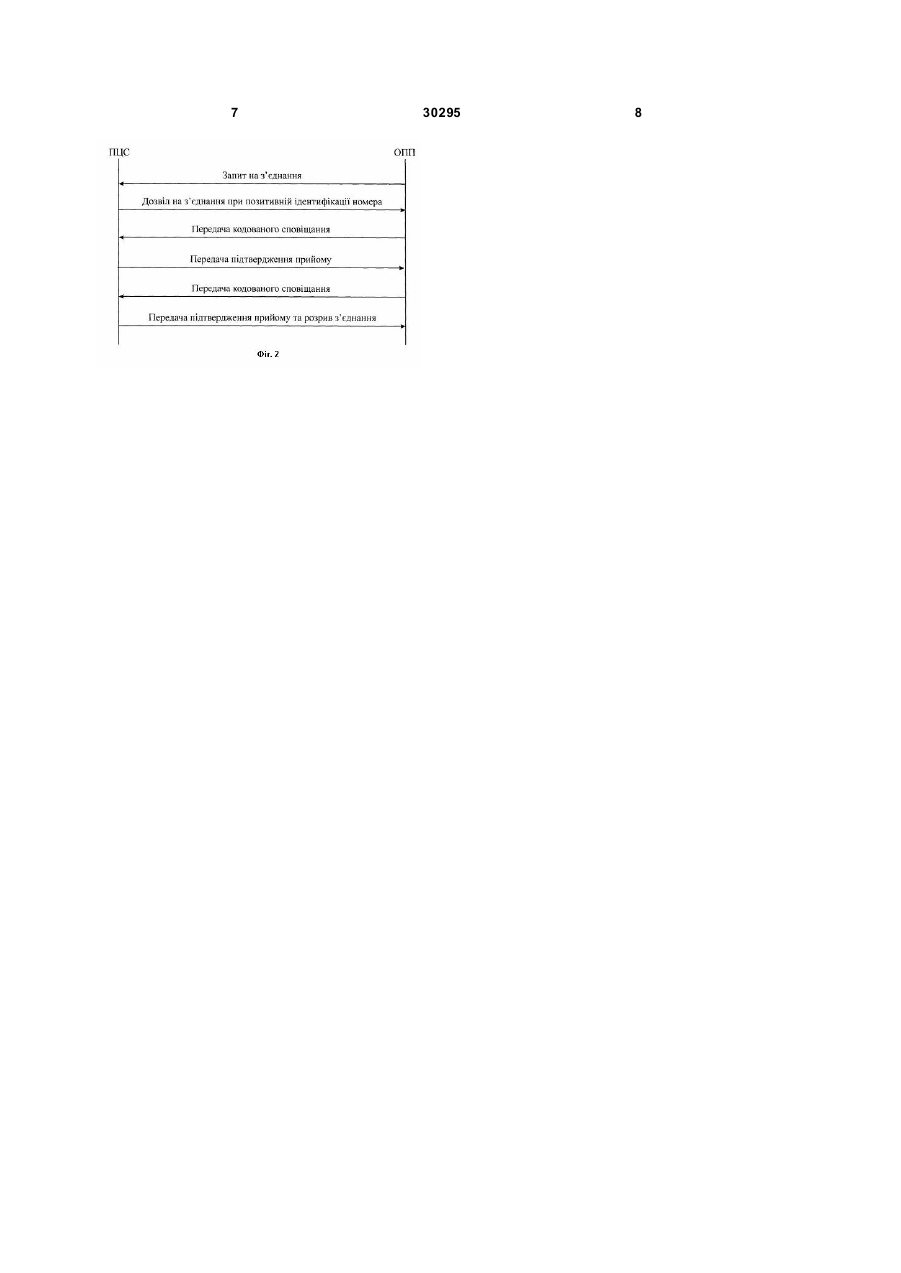

Спосіб передачі інформації від відправника мережі мобільного зв'язку по голосовому каналу, що включає посилання терміналом відправника запиту на з'єднання з терміналом одержувача, одержання терміналом одержувача повідомлення про згаданий запит, перевірку одержувачем номера термінала відправника, встановлення з'єднання між терміналом відправника і терміналом одержувача, передачу повідомлення через термінал відправника у вигляді DTMFсигналів, одержання повідомлення терміналом одержувача, який контролює тривалість сеансу U 2 30295 1 ВІДПРАВНИКА (11) (54) СПОСІБ П ЕРЕДАЧІ ІНФОРМАЦ ІЇ ВІД ОДЕРЖУВАЧУ ПО ГОЛОСОВОМУ КАНАЛУ UA ДЕРЖАВНИЙ Д ЕПАРТАМЕНТ ІНТЕЛ ЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС (19) МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ 3 30295 Спосіб передачі інформації такого типу використовується для забезпечення доступу до послуг самого оператора мережі мобільного зв'язку і має високу надійність і захищеність. Разом з тим, оператори мереж мобільного зв'язку не передбачають використання такого способу для обміну інформацією між двома абонентами мережі мобільного зв'язку. Найбільш близьким до способу, що заявляється, є спосіб [див. п. України на корисну модель №21759 МПК Н01В7/165, 2007] передачі інформації від відправника одержувачу по голосовому каналу мережі мобільного зв'язку, що включає посилку терміналом відправника запиту на з'єднання з терміналом одержувача, одержання терміналом одержувача повідомлення про згаданий запит, перевірку одержувачем номера термінала відправника, встановлення з'єднання між терміналом відправника і терміналом одержувача, передачу повідомлення через термінал відправника у виді DTMF сигналів і одержання повідомлення терміналом одержувача, при цьому одержувач контролює тривалість Тrc одержання повідомлення, а також цілісність і достовірність отриманого повідомлення і, у випадку одержання цілісного і достовірного повідомлення в межах попередньо заданого проміжку часу Тrо, подає команду на розрив з'єднання терміналом одержувача, відправник також контролює тривалість Tsc передачі повідомлення і, у випадку одержання повідомлення про розрив з'єднання терміналом одержувача в межах попередньо заданого проміжку часу Tso, вважає повідомлення переданим, а у випадку неотримання такого повідомлення в межах попередньо заданого проміжку часу подає команду на розрив з'єднання терміналом відправника і вважає, що повідомлення не передане. Крім цього значення тривалості одержання повідомлення обирають зі співвідношення: Trc ³ Tso + t, де t - проміжок часу між моментом подачі команди на розрив з'єднання терміналом одержувача і моментом надходження на термінал відправника повідомлення про такий розрив з'єднання. У випадку, коли відправник вважає, що повідомлення не передане, спробу передачі повідомлення повторюють. Для передачі DTMF сигналів використовують стандартний сервіс по DTMF протоколу мережі мобільного зв'язку. Також в повідомлення включають контрольну ознаку його цілісності і достовірності, а саме як ознаку цілісності повідомлення в нього включають показник кількості сигналів в повідомленні, а як ознаку достовірності в нього включають контрольну суму. Недоліками відомого способу є наступне: - для забезпечення достовірності прийому інформації в повідомлення відправника вводять додаткові цифри у вигляді кількості переданих цифр та контрольну суму, що приводить до подовженню повідомлення та збільшенню тривалості передачі, що в свою чергу підвищує 4 вірогідність появи помилки при низькій якості зв'язку; - введення в повідомлення кількості переданих цифр та контрольної суми дозволяє виявити порушення цілісності та достовірності інформації, що передається, але не дозволяє виправити помилку, яка виникла в результаті короткочасної втрати зв'язку без розриву з'єднання, що приводить до повторних передач і тим самим збільшує час розриву передачі інформації та вартість сеансу зв'язку; - більшість GSM модемів при використанні команди не дозволяє програмно змінювати тривалість DTMF сигналів та паузи між ними, а значення цих параметрів визначається оператором мережі мобільного зв'язку і залежать від якості зв'язку та інших факторів, тому прив'язку до фіксованих часів може привести к необхідності значного збільшення часу очікування терміналом відправника розриву з'єднання з боку терміналу одержувача, а тим самим - у подовженню сеансу зв'язку; - деякі оператори сеті мобільного зв'язку використовують стандартний сервіс передачі сигналів DTMF для власних н ужд, тому передача інформації, що включає коди від "А" до "D", "*", "#" в таких мережах неможлива; - при інтерпретації терміналом відправника розриву з'єднання як позитивного підтвердження прийому інформації існує вірогідність втрати інформації, що передається з причин розриву з'єднання з провини оператора мережі мобільного зв'язку. В основу корисної моделі поставлена задача створення способу передачі інформації по голосовому каналу мережі мобільного зв'язку, який забезпечить надійність, захищеність, достовірність та мінімальний час передачі інформації в одному сеансі зв'язку з використанням DTMF сигналів. Поставлене завдання вирішується тим, що в способі передачі інформації від відправника одержувачу по голосовому каналу мережі мобільного зв'язку включає посилку терміналом відправника запиту на з'єднання з терміналом одержувача, одержання терміналом одержувача повідомлення про згаданий запит, перевірку одержувачем номера термінала відправника, встановлення з'єднання між терміналом відправника і терміналом одержувача, передачу повідомлення через термінал відправника у виді DTMF сигналів, одержання повідомлення терміналом одержувача, який контролює тривалість сеансу зв'язку (Тсс) одержання повідомлення, а також цілісність і достовірність отриманого повідомлення, при цьому у випадку одержання цілісного і достовірного повідомлення одержувач видає DTMF сигнал, що підтверджує прийом повідомлення, і термінал відправника контролює отриманий DTMF сигнал та стан з'єднання, а якщо DTMF сигнал відповідає позитивному підтвердження прийому і з'єднання не розірвано, передає наступне повідомлення при його наявності або розриває з'єднання, а якщо DTMF сигнал, отриманий терміналом відправника від терміналу одержувача, відповідає негативному 5 30295 підтвердженню прийому повідомлення і з'єднання не розірвано, то відправник повторно передає повідомлення, або до отримання позитивного підтвердження, або до вичерпання дозволеного числа спроб повтору, або до розірвання з'єднання з боку терміналу одержувача, при цьому по закінченню тривалості сеансу зв'язку (Тсс) термінал одержувача розриває з'єднання. Використання нового способу забезпечує надійність, захищеність, достовірність та мінімальний час передачі інформації в одному сеансі зв'язку з використанням DTMF сигналів, при цьому усуваються необхідність подовження сеансу зв'язку та вірогідність втрати інформації з провини оператора мережі мобільного зв'язку. Суть корисної моделі пояснюється кресленням, де на Фіг.1 схематично наведений потік даних між охоронно-пожежним приладом та пультом центрального спостереження при передачі сповіщань в режимі одиночної передачі. На Фіг.2 схематично наведений потік даних між охоронно-пожежним приладом та пультом центрального спостереження при передачі сповіщання в режимі групової передачі. Реалізація корисної моделі проілюстровано на прикладі використання передачі інформації від охоронно-пожежного приладу (ОПП) на пульт центрального спостереження (ПЦС). Розглянемо випадок, що ілюструється Фіг.1. При появі на об'єкті, що охороняється, події, інформація про яку підлягає передачі на ПЦС, ОПП видає підключеному до нього терміналу команду встановити з'єднання з терміналом ПЦС по голосовому каналу зв'язку. Термінал ОПП видає запит на з'єднання з використанням стандартних AT команд, які описані в стандарті GSM 07.07: "Digital cellular telecommunications system (Phase 2+); AT command set for GSM Mobile Equipment (ME)". Термінал ПЦС, що прийняв запит на з'єднання, передає номер термінала, що надавав запит на з'єднання в ПЦС. У випадку успішної ідентифікації номеру ПЦС видає терміналу згоду на з'єднання і вказує кількість DTMF сигналів, які підлягають прийому, у протилежному випадку ПЦС видає команду терміналу на розрив з'єднання. Якщо з'єднання виявлено з терміналом ПЦС, термінал ОПП сповіщає ОПП про наявність з'єднання, після чого ОПП формує кодоване сповіщання, підраховує контрольну суму, зберігає її у себе, передає у мікрофонний вхід терміналу сформоване кодоване сповіщання та переходить у стан очікування відповіді від терміналу ПЦС. Прийняв задану кількість DTMF сигналів термінал ПЦС підраховує контрольну суму та передає її в якості повідомлення про підтвердження прийому і розриває з'єднання, а у випадку порушення формату прийнятих даних термінал ПЦС видає негативну квитанцію і розриває з'єднання. Прийняв сигнал про підтвердження прийому даних, термінал 01111 порівнює дані, які надійшли з раніш збереженими і у випадку рівності - вважає повідомлення переданим, в протилежному випадку - повторює вищенаведені діїдо 6 вичерпання заданого числа спроб повторення передачі. Розглянемо випадок, що ілюструється Фіг.2. При появі на об'єкті, який охороняється, події, інформацію о якій підлягає передачі на ПЦС, ОПП видає підключеному до нього терміналу команду встановити з'єднання з терміналом ПЦС по голосовому каналу зв'язку. Термінал 01111 видає запит на з'єднання з використанням стандартних AT команд, які описані в стандарті GSM 07.07: "Digital cellular telecommunications system (Phase 2+); AT command set for GSM Mobile Equipment (ME)". Термінал ПЦС, прийнявши запит на з'єднання, передає номер терміналу, який подає запит на з'єднання, до ПЦС та, за умови успішної ідентифікації номера, ПЦС видає терміналу дозвіл на з'єднання і вказує кількість DTMF сигналів, що підлягають прийому, в супротивному випадку ПЦС видає команду терміналу на розрив з'єднання. Якщо виявлено з'єднання з терміналом ПЦС, термінал ОПП сповіщає ОПП о наявності з'єднання, після чого ОПП формує кодоване сповіщання, підраховує контрольну суму, зберігає її у себе, передає у мікрофонний вхід терміналу сформоване кодоване сповіщання і переходить в стан очікування відповіді від терміналу ПЦС. Прийнявши задану кількість DTMF сигналів, термінал ПЦС підраховує контрольну суму і передає її в якості повідомлення підтвердження прийому, а у випадку порушення формату прийнятих даних термінал ПЦС видає негативну квитанцію без розриву з'єднання. Прийнявши сигнал підтвердження прийому термінал ОПП порівнює дані, що поступили, з раніше збереженими та, у випадку рівності рахує повідомлення переданим та, при наявності, передає наступне, у випадку отримання негативної квитанції повторює спробу передачі до вичерпання заданого числа спроб, а при отриманні позитивної квитанції і відсутності сповіщань, які підлягають передачі на ПЦС, термінал ОПП розриває з'єднання. Термінал ПЦС після прийому першого сповіщання від терміналу ОПП запускає таймер контролю тривалості сеансу зв'язку (Тсс) та, якщо до моменту закінчення цієї тривалості термінал ОПП не розірвав з'єднання, розриває з'єднання. Таким чином спосіб дозволяє здійснювати передачу цілісної і достовірної інформації по голосовому каналу мережі мобільного зв'язку. 7 30295 8
