Відвал землерийно-транспортної машини
Номер патенту: 30294
Опубліковано: 25.02.2008
Автори: Хмара Леонід Андрійович, Талалай Віктор Олександрович
Формула / Реферат
Відвал землерийно-транспортної машини, що включає лобовий лист та жорстко з'єднані бокові секції з криволінійними робочими поверхнями, виступаючий та традиційні ножі, який відрізняється тим, що виступаючий ніж трапецієподібної форми з'єднаний з традиційними ножами, що мають бокові зрізи, кут нахилу яких дорівнює куту трапецієподібності виступаючого ножа, боковими косинками, що встановлені перпендикулярно боковим граням ножів, та має нахилені бокові секції.
Текст

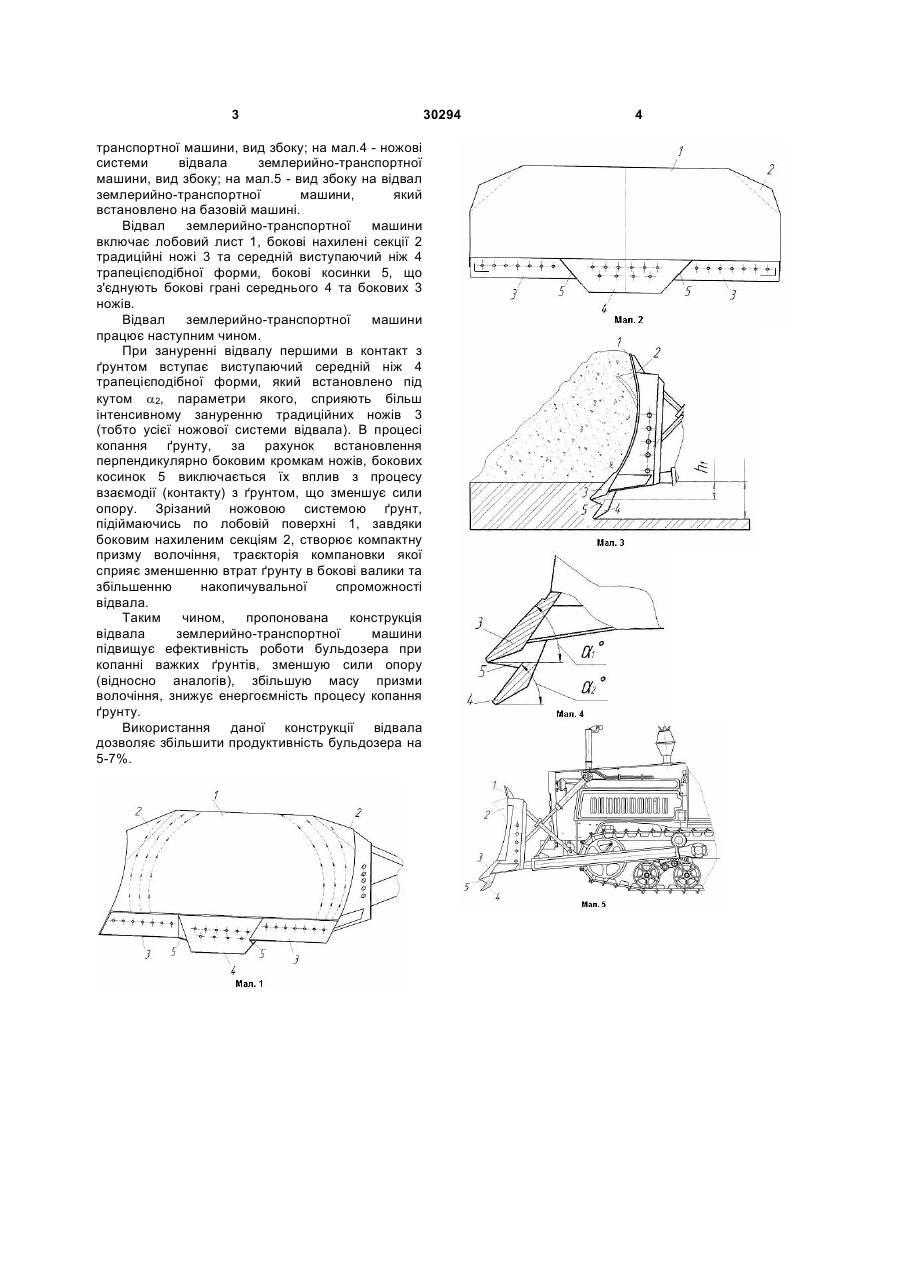

Відвал землерийно-транспортної машини, що включає лобовий лист та жорстко з'єднані бокові секції з криволінійними робочими поверхнями, виступаючий та традиційні ножі, який відрізняється тим, що виступаючий ніж трапецієподібної форми з'єднаний з традиційними ножами, що мають бокові зрізи, кут нахилу яких дорівнює куту трапецієподібності виступаючого ножа, боковими косинками, що встановлені перпендикулярно боковим граням ножів, та має нахилені бокові секції. (19) (21) u200710326 (22) 17.09.2007 (24) 25.02.2008 (72) ХМАРА ЛЕОНІД АНДРІЙОВИЧ, UA, ТАЛАЛАЙ ВІКТОР ОЛЕКСАНДРОВИЧ, UA (73) ПРИДНІПРОВСЬКА ДЕРЖАВНА АКАДЕМІЯ БУДІВНИЦТВА ТА АРХІТЕКТУРИ, UA, ДОНБАСЬКА НАЦІОНАЛЬНА АКАДЕМІЯ БУДІВНИЦТВА І АРХІТЕКТУРИ, UA (56) 3 транспортної машини, вид збоку; на мал.4 - ножові системи відвала землерийно-транспортної машини, вид збоку; на мал.5 - вид збоку на відвал землерийно-транспортної машини, який встановлено на базовій машині. Відвал землерийно-транспортної машини включає лобовий лист 1, бокові нахилені секції 2 традиційні ножі 3 та середній виступаючий ніж 4 трапецієподібної форми, бокові косинки 5, що з'єднують бокові грані середнього 4 та бокових 3 ножів. Відвал землерийно-транспортної машини працює наступним чином. При зануренні відвалу першими в контакт з ґрунтом вступає виступаючий середній ніж 4 трапецієподібної форми, який встановлено під кутом a2, параметри якого, сприяють більш інтенсивному зануренню традиційних ножів 3 (тобто усієї ножової системи відвала). В процесі копання ґрунту, за рахунок встановлення перпендикулярно боковим кромкам ножів, бокових косинок 5 виключається їх вплив з процесу взаємодії (контакту) з ґрунтом, що зменшує сили опору. Зрізаний ножовою системою ґрунт, підіймаючись по лобовій поверхні 1, завдяки боковим нахиленим секціям 2, створює компактну призму волочіння, траєкторія компановки якої сприяє зменшенню втрат ґрунту в бокові валики та збільшенню накопичувальної спроможності відвала. Таким чином, пропонована конструкція відвала землерийно-транспортної машини підвищує ефективність роботи бульдозера при копанні важких ґрунтів, зменшую сили опору (відносно аналогів), збільшую масу призми волочіння, знижує енергоємність процесу копання ґрунту. Використання даної конструкції відвала дозволяє збільшити продуктивність бульдозера на 5-7%. 30294 4
