Фрикційна накладка

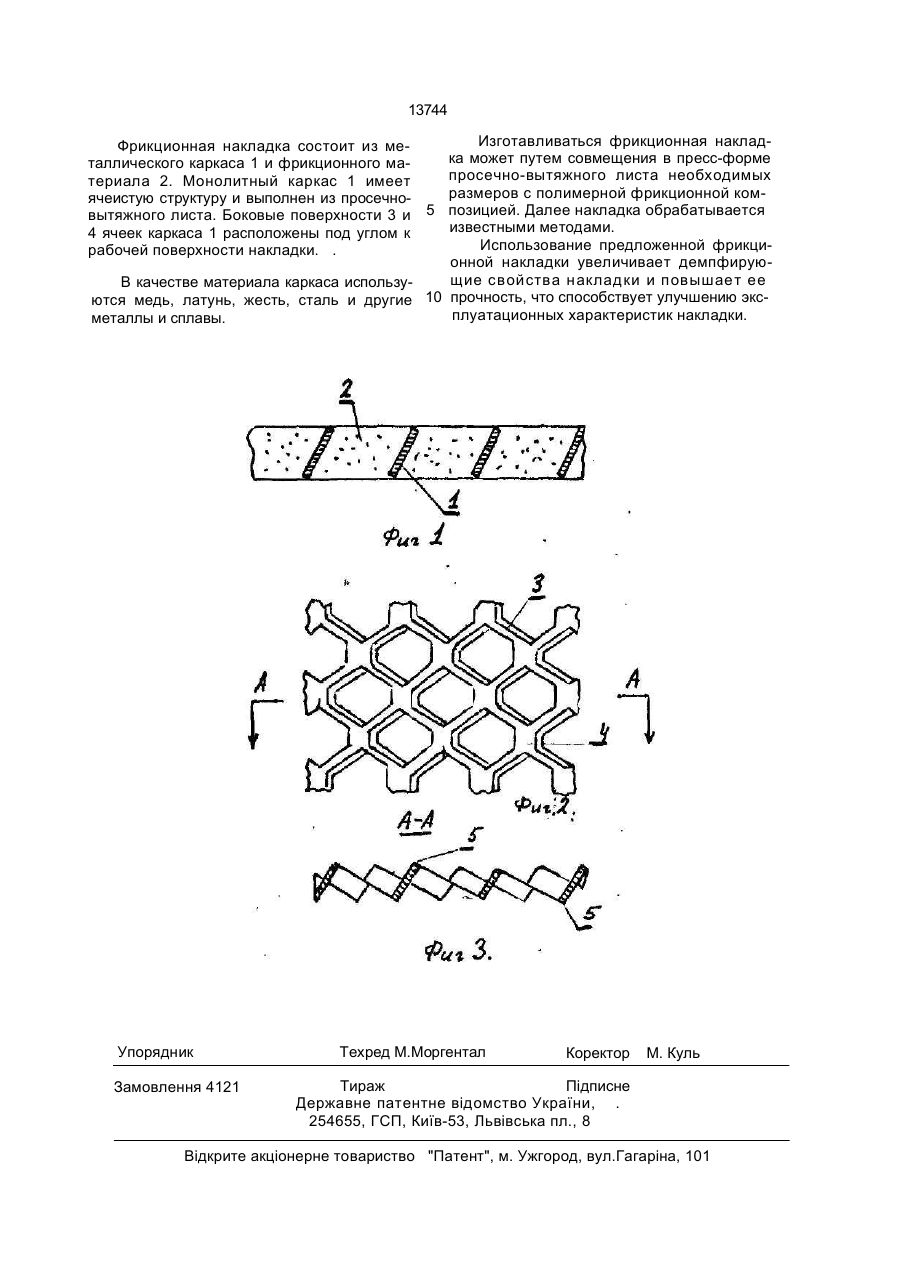

Фрикционная накладка, содержащая полимерный фрикционный материал, армированный ячеистым монолитным каркасом, расположенным в плоскости, эквидистантной рабочей поверхности накладки, о т л и ч а ю щ а я с я тем, что ячеистый монолитный каркас выполнен из просечно-вытяжного листа, боковые поверхности ячеек которого расположены под углом к рабочей поверхности. С > Изобретение относится к машиностроению, а именно, к фрикционным накладкам, используемым в тормозных узлах и муфтах сцепления различных машин и оборудования. Известна фрикционная накладка из полимерной фрикционной композиции, размещенной в ячейках металлического каркаса [1]. Однако, накладка недостаточно стойки к механическим воздействиям. Известна также фрикционная накладка, содержащая полимерный фрикционный материал, армированный ячеистым монолитным каркасом, расположенным в плоскости, эквидистантной рабочей поверхности накладки [2]. Однако, накладка имеет недостаточные эксплуатационные свойства из-за низких демпфирующих характеристик в направлении, ортогональном рабочей поверхности, и недостаточной прочности. Технический результат изобретения состоит в улучшении эксплуатационных характеристик за счет увеличения демпфирующих характеристик в направлении, ортогональном рабочей поверхности, а также за счет повышения прочности. Для достижения указанного технического результата во фрикционной накладке, содержащей полимерный фрикционный материал, армированный ячеистым монолитным каркасом, расположенным в плоскости, эквидистантной рабочей поверхности накладки, согласно изобретению, ячеистый монолитный каркас выполнен из просечновытяжного листа, боковые поверхности ячеек которого расположены под углом к рабочей поверхности. Изобретение поясняется чертежами, где на фиг,1 представлено сечение фрикционной накладки; на фиг.2 каркас, вид сверху; на фиг.З - сечение А-А каркаса на фиг.2. со 13744 Изготавливаться фрикционная накладка может путем совмещения в пресс-форме просечно-вытяжного листа необходимых размеров с полимерной фрикционной ком5 позицией. Далее накладка обрабатывается известными методами. Использование предложенной фрикционной накладки увеличивает демпфирующие свойства наклад ки и повышает ее В качестве материала каркаса используются медь, латунь, жесть, сталь и другие 10 прочность, что способствует улучшению эксплуатационных характеристик накладки. металлы и сплавы. Фрикционная накладка состоит из металлического каркаса 1 и фрикционного материала 2. Монолитный каркас 1 имеет ячеистую структуру и выполнен из просечновытяжного листа. Боковые поверхности 3 и 4 ячеек каркаса 1 расположены под углом к рабочей поверхности накладки. . Упорядник Замовлення 4121 Техред М.Моргентал Коректор М. Куль Тираж Підписне Державне патентне відомство України, . 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
