Пристрій для відділення гички від коренеплодів

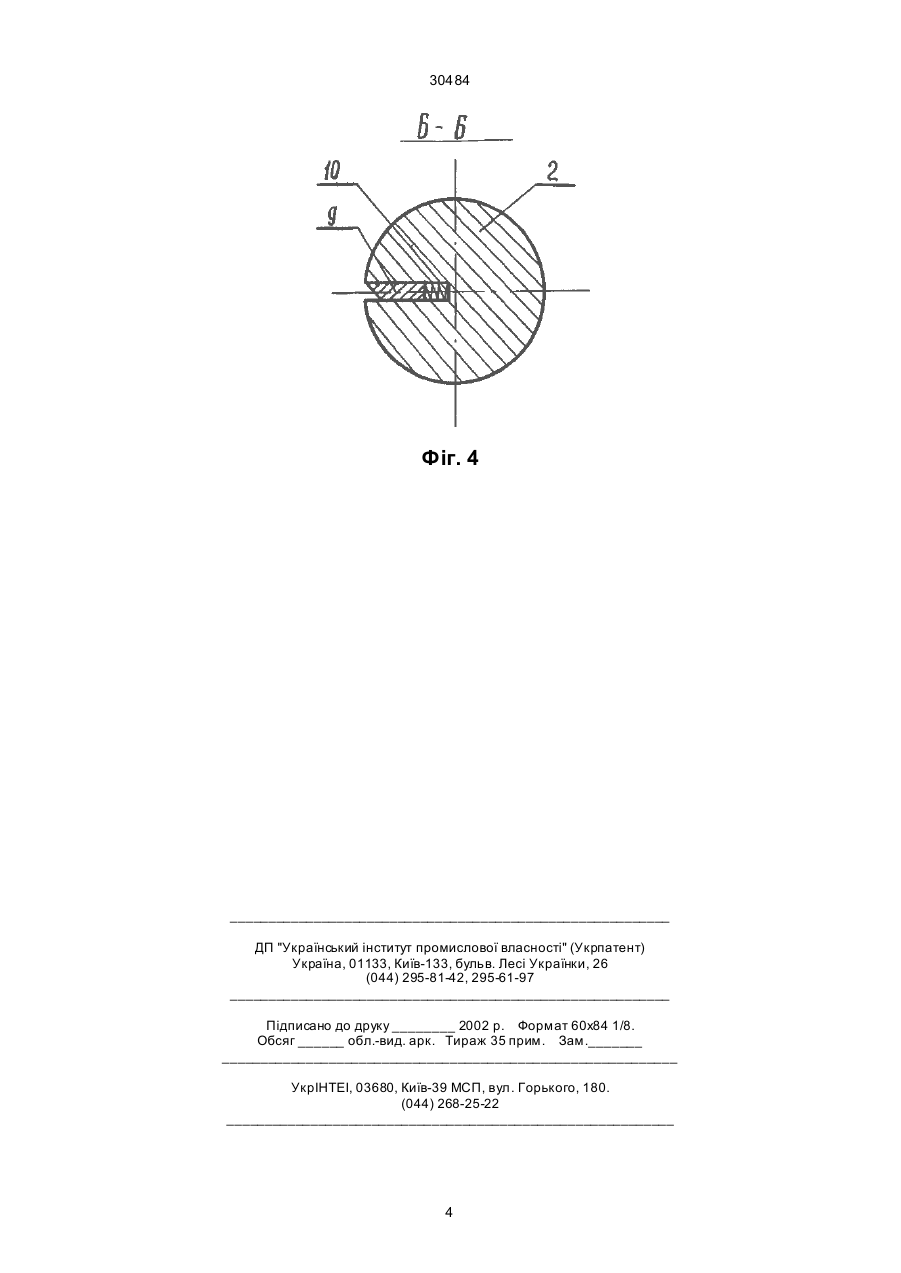

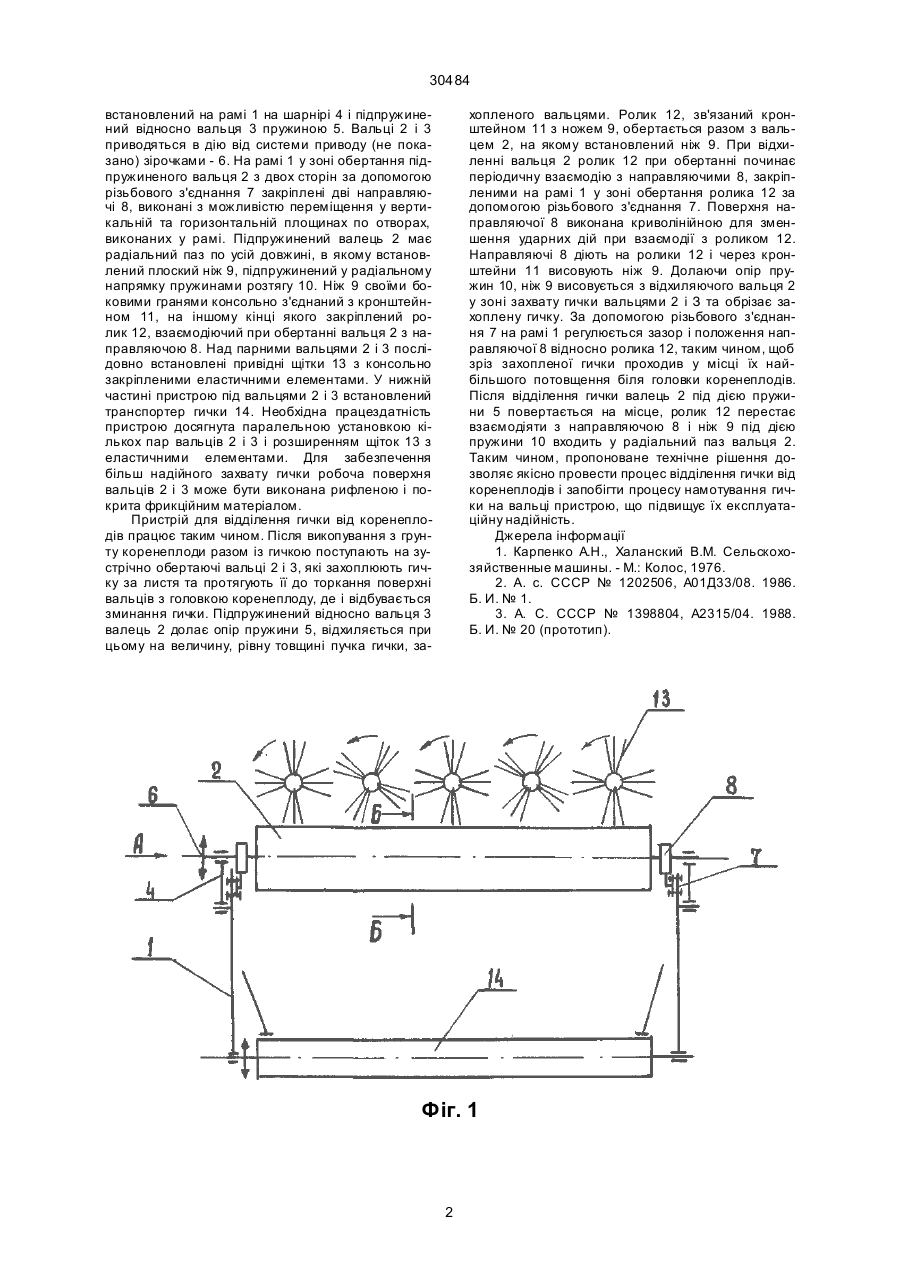

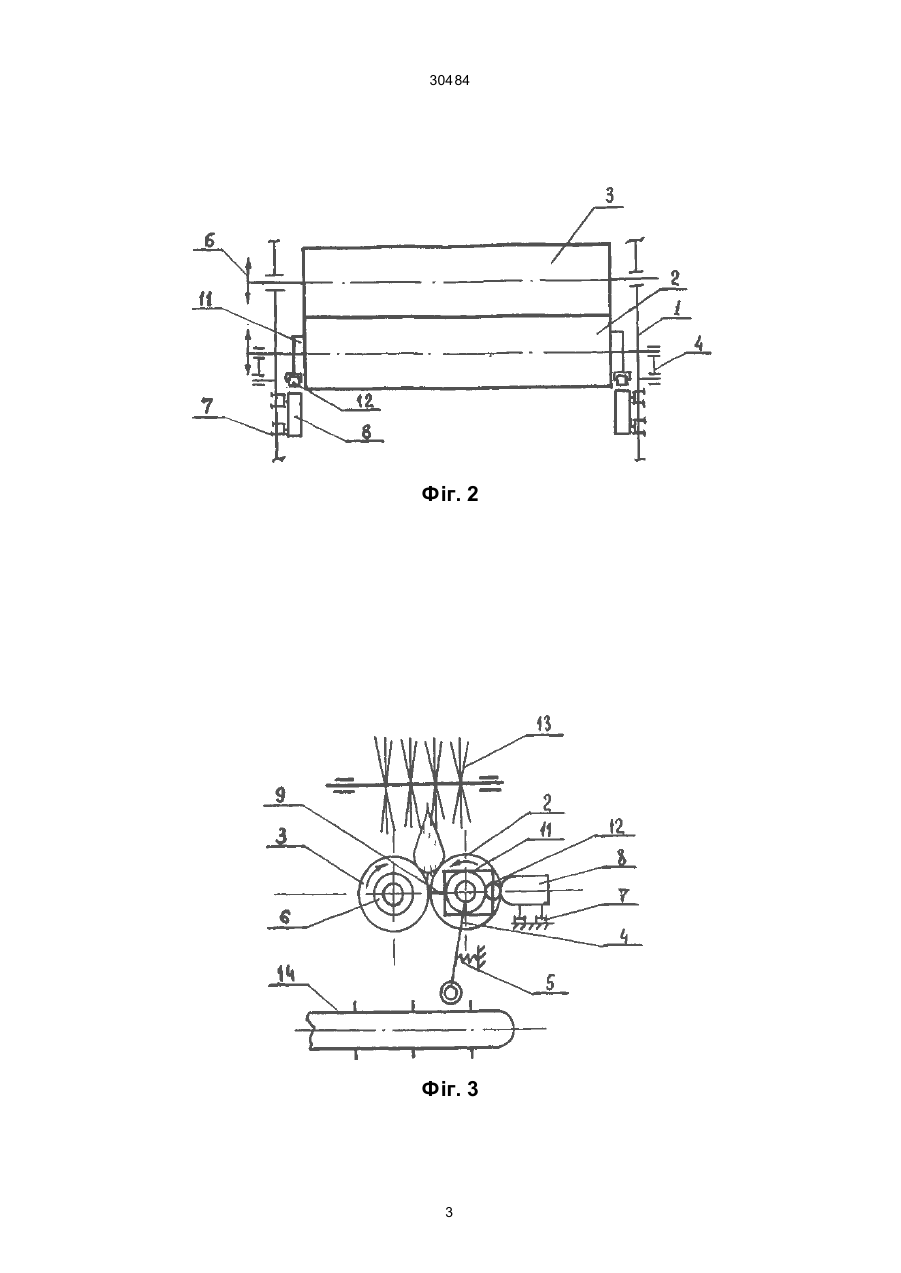

Пристрій для відділення гички від коренеплодів, який містить раму з встановленими на ній парними зустрічно обертаючими вальцями, один з яких зроблено підпружиненим відносно іншого, щі 30484 встановлений на рамі 1 на шарнірі 4 і підпружинений відносно вальця 3 пружиною 5. Вальці 2 і 3 приводяться в дію від системи приводу (не показано) зірочками - 6. На рамі 1 у зоні обертання підпружиненого вальця 2 з двох сторін за допомогою різьбового з'єднання 7 закріплені дві направляючі 8, виконані з можливістю переміщення у вертикальній та горизонтальній площинах по отворах, виконаних у рамі. Підпружинений валець 2 має радіальний паз по усій довжині, в якому встановлений плоский ніж 9, підпружинений у радіальному напрямку пружинами розтягу 10. Ніж 9 своїми боковими гранями консольно з'єднаний з кронштейнном 11, на іншому кінці якого закріплений ролик 12, взаємодіючий при обертанні вальця 2 з направляючою 8. Над парними вальцями 2 і 3 послідовно встановлені привідні щітки 13 з консольно закріпленими еластичними елементами. У нижній частині пристрою під вальцями 2 і 3 встановлений транспортер гички 14. Необхідна працездатність пристрою досягнута паралельною установкою кількох пар вальців 2 і 3 і розширенням щіток 13 з еластичними елементами. Для забезпечення більш надійного захвату гички робоча поверхня вальців 2 і 3 може бути виконана рифленою і покрита фрикційним матеріалом. Пристрій для відділення гички від коренеплодів працює таким чином. Після викопування з грунту коренеплоди разом із гичкою поступають на зустрічно обертаючі вальці 2 і 3, які захоплюють гичку за листя та протягують її до торкання поверхні вальців з головкою коренеплоду, де і відбувається зминання гички. Підпружинений відносно вальця 3 валець 2 долає опір пружини 5, відхиляється при цьому на величину, рівну товщині пучка гички, за хопленого вальцями. Ролик 12, зв'язаний кронштейном 11 з ножем 9, обертається разом з вальцем 2, на якому встановлений ніж 9. При відхиленні вальця 2 ролик 12 при обертанні починає періодичну взаємодію з направляючими 8, закріпленими на рамі 1 у зоні обертання ролика 12 за допомогою різьбового з'єднання 7. Поверхня направляючої 8 виконана криволінійною для зменшення ударних дій при взаємодії з роликом 12. Направляючі 8 діють на ролики 12 і через кронштейни 11 висовують ніж 9. Долаючи опір пружин 10, ніж 9 висовується з відхиляючого вальця 2 у зоні захвату гички вальцями 2 і З та обрізає захоплену гичку. За допомогою різьбового з'єднання 7 на рамі 1 регулюється зазор і положення направляючої 8 відносно ролика 12, таким чином, щоб зріз захопленої гички проходив у місці їх найбільшого потовщення біля головки коренеплодів. Після відділення гички валець 2 під дією пружини 5 повертається на місце, ролик 12 перестає взаємодіяти з направляючою 8 і ніж 9 під дією пружини 10 входить у радіальний паз вальця 2. Таким чином, пропоноване технічне рішення дозволяє якісно провести процес відділення гички від коренеплодів і запобігти процесу намотування гички на вальці пристрою, що підвищує їх експлуатаційну надійність. Джерела інформації 1. Карпенко А.Н., Халанский В.М. Сельскохозяйственные машины. - М.: Колос, 1976. 2. A. c. CCCP № 1202506, A01Д33/08. 1986. Б. И. № 1. 3. А. С. СССР № 1398804, A2315/04. 1988. Б. И. № 20 (прототип). Фіг. 1 2 30484 Фіг. 2 Фіг. 3 3 30484 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
