Пристрій для відділення коренеплодів від домішок

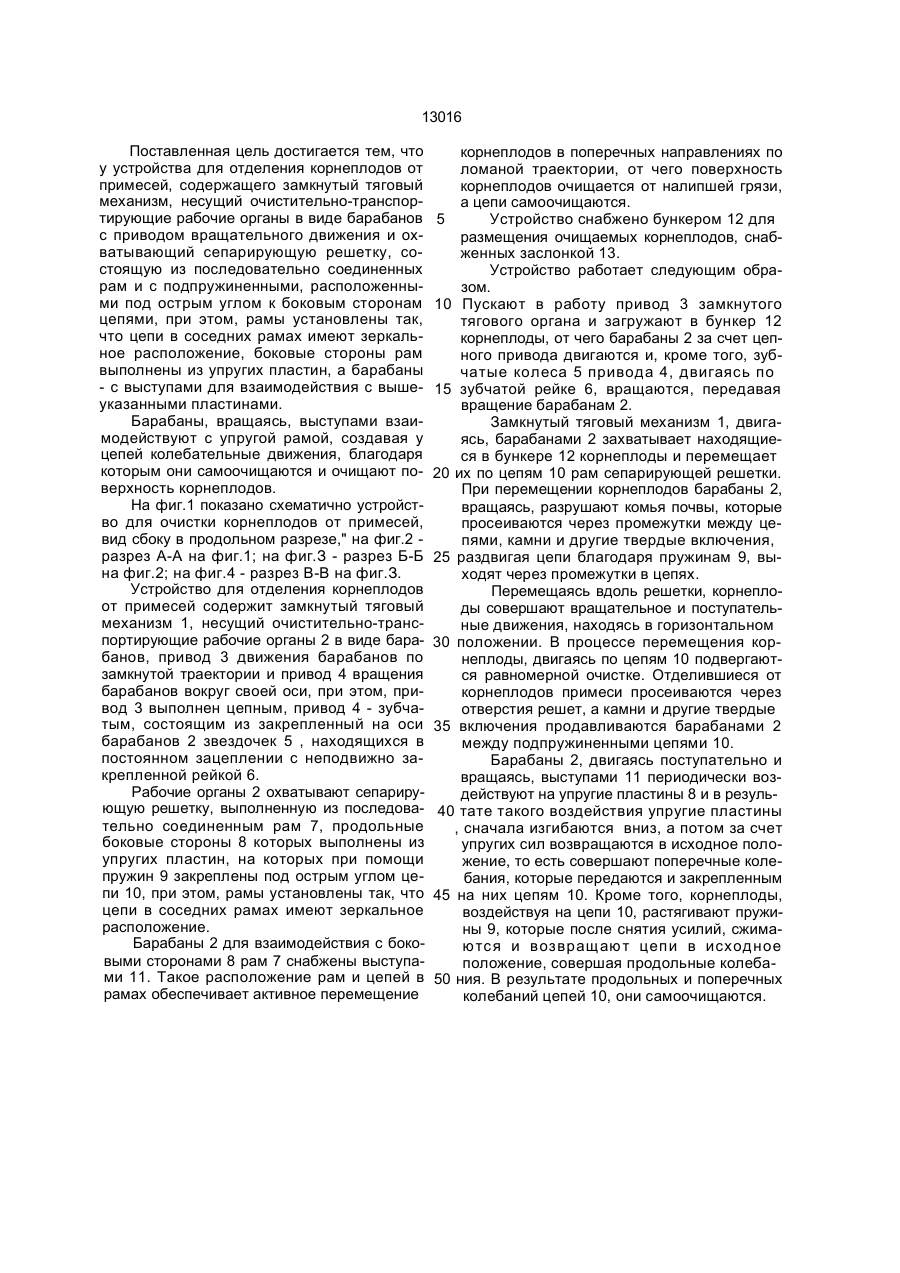

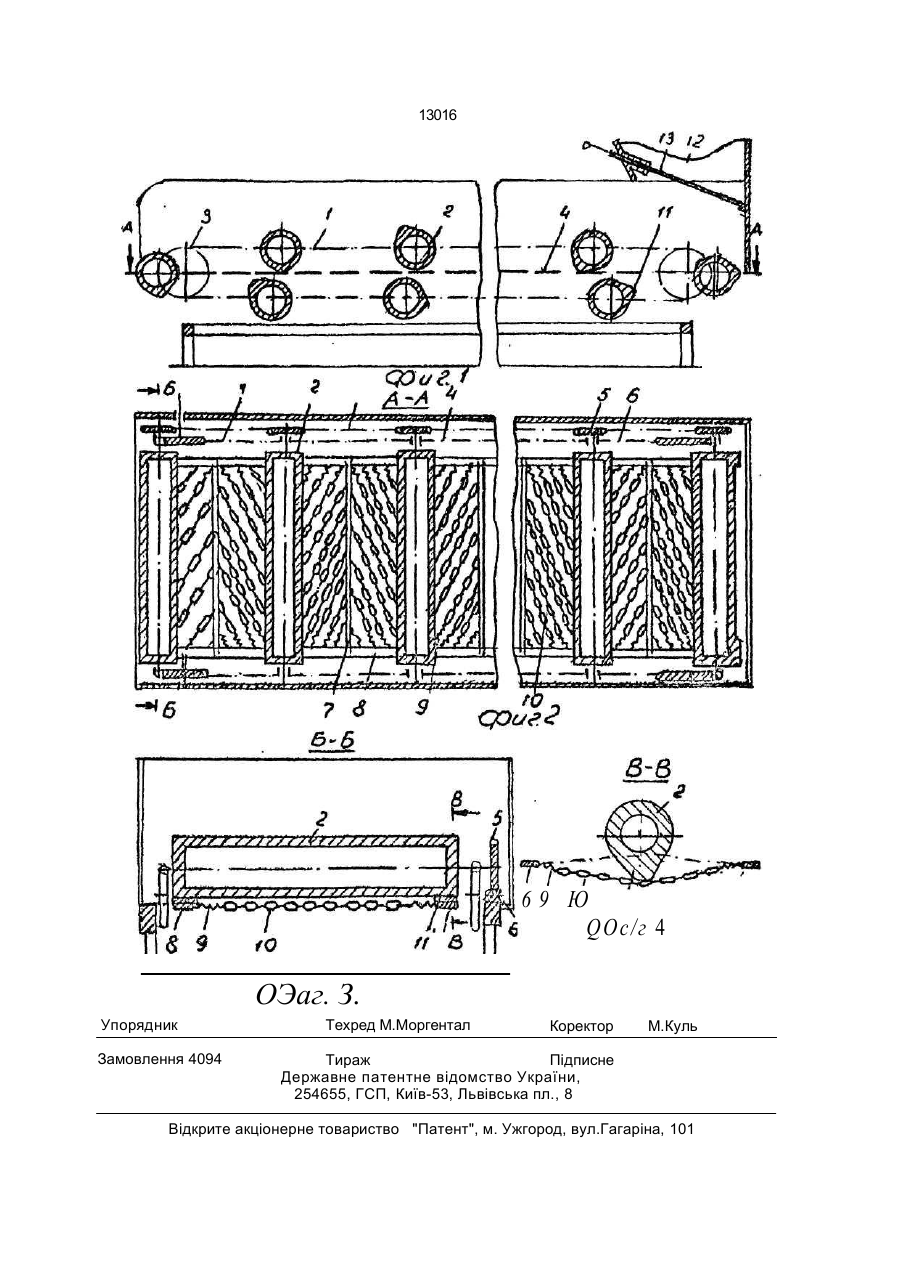

Устройство для отделения корнеплодов от примесей, содержащее замкнутый тяго Изобретение относится к области сельскохозяйственного машиностроения и может найти применение в корнеочистительных машинах. Известно устройство для отделения корнеплодов от примесей, содержащее замкнуты й тяг овый м ех ан изм, не сущ ий очистительно-транспортирующие рабочие органы в виде барабанов с приводом вращательного движения и охватывающий сепари рую щ ую реш ет ку, с ост оящ ую из последовательно соединенных рам с расположенными под острым углом к боковым сторонам цепями, при этом рамы установлены так, что цепи в соседних рамах имеют зеркальное расположение [1]. Но такое устройство недостаточно самоочищается и недостаточно очищает поверхность корнеплодов. Указанные недостатки устранены в устройстве с подпружиненными цепями рам. вый механизм, несущий очистительнотранспортирующие рабочие органы в виде барабанов с приводом вращательного движения и охватывающий сепарирующую решетку, состоящую из последовательно соединенных рам и с подпружиненными, расположенными под острым углом к боковым сторонам цепям, при этом, рамы установлены так, что цепи в соседних рамах имеют зеркальное положение, о т л и ч а ю щ е е с я тем, что боковые стороны рам выполнены из упругих пластин, а барабаны с выступами для взаимодействия с вышеуказанными пластинами. Известное устройство для отделения корнеплодов от примесей, содержит замкнутый тяговый механизм, несущий очистительно-транспортирующие рабочие органы в виде барабанов с приводом вращательного движения и охватывающий сепарирующую решетку, состоящую из последовательно соединенных рам с расположенными под острым углом к боковым сторонам цепями, при этом рамы установлены так, что цепи в соседних рамах имеют зеркальное расположение, а размещенные на них цепи подпружинены [2]. Подпружиненные цепи при воздействии на них колеблются и самоочищаются. Но и в таком устройстве цепи рам недостаточно самоочищаются и недостаточно очищают поверхность корнеплодов. Целью изобретения является повышение качества работы за счет продольно-поперечных колебаний цепей. С > О 13016 Поставленная цель достигается тем, что у устройства для отделения корнеплодов от примесей, содержащего замкнутый тяговый механизм, несущий очистительно-транспортирующие рабочие органы в виде барабанов с приводом вращательного движения и охватывающий сепарирующую решетку, состоящую из последовательно соединенных рам и с подпружиненными, расположенными под острым углом к боковым сторонам цепями, при этом, рамы установлены так, что цепи в соседних рамах имеют зеркальное расположение, боковые стороны рам выполнены из упругих пластин, а барабаны - с выступами для взаимодействия с вышеуказанными пластинами. Барабаны, вращаясь, выступами взаимодействуют с упругой рамой, создавая у цепей колебательные движения, благодаря которым они самоочищаются и очищают поверхность корнеплодов. На фиг.1 показано схематично устройство для очистки корнеплодов от примесей, вид сбоку в продольном разрезе," на фиг.2 разрез А-А на фиг.1; на фиг.З - разрез Б-Б на фиг.2; на фиг.4 - разрез В-В на фиг.З. Устройство для отделения корнеплодов от примесей содержит замкнутый тяговый механизм 1, несущий очистительно-транспортирующие рабочие органы 2 в виде барабанов, привод 3 движения барабанов по замкнутой траектории и привод 4 вращения барабанов вокруг своей оси, при этом, привод 3 выполнен цепным, привод 4 - зубчатым, состоящим из закрепленный на оси барабанов 2 звездочек 5 , находящихся в постоянном зацеплении с неподвижно закрепленной рейкой 6. Рабочие органы 2 охватывают сепарирующую решетку, выполненную из последовательно соединенным рам 7, продольные боковые стороны 8 которых выполнены из упругих пластин, на которых при помощи пружин 9 закреплены под острым углом цепи 10, при этом, рамы установлены так, что цепи в соседних рамах имеют зеркальное расположение. Барабаны 2 для взаимодействия с боковыми сторонами 8 рам 7 снабжены выступами 11. Такое расположение рам и цепей в рамах обеспечивает активное перемещение корнеплодов в поперечных направлениях по ломаной траектории, от чего поверхность корнеплодов очищается от налипшей грязи, а цепи самоочищаются. 5 Устройство снабжено бункером 12 для размещения очищаемых корнеплодов, снабженных заслонкой 13. Устройство работает следующим образом. 10 Пускают в работу привод 3 замкнутого тягового органа и загружают в бункер 12 корнеплоды, от чего барабаны 2 за счет цепного привода двигаются и, кроме того, зубчатые колеса 5 привода 4, двигаясь по 15 зубчатой рейке 6, вращаются, передавая вращение барабанам 2. Замкнутый тяговый механизм 1, двигаясь, барабанами 2 захватывает находящиеся в бункере 12 корнеплоды и перемещает 20 их по цепям 10 рам сепарирующей решетки. При перемещении корнеплодов барабаны 2, вращаясь, разрушают комья почвы, которые просеиваются через промежутки между цепями, камни и другие твердые включения, 25 раздвигая цепи благодаря пружинам 9, выходят через промежутки в цепях. Перемещаясь вдоль решетки, корнеплоды совершают вращательное и поступательные движения, находясь в горизонтальном 30 положении. В процессе перемещения корнеплоды, двигаясь по цепям 10 подвергаются равномерной очистке. Отделившиеся от корнеплодов примеси просеиваются через отверстия решет, а камни и другие твердые 35 включения продавливаются барабанами 2 между подпружиненными цепями 10. Барабаны 2, двигаясь поступательно и вращаясь, выступами 11 периодически воздействуют на упругие пластины 8 и в резуль40 тате такого воздействия упругие пластины , сначала изгибаются вниз, а потом за счет упругих сил возвращаются в исходное положение, то есть совершают поперечные колебания, которые передаются и закрепленным 45 на них цепям 10. Кроме того, корнеплоды, воздействуя на цепи 10, растягивают пружины 9, которые после снятия усилий, сжимаю тся и возвращ аю т цеп и в исх од ное положение, совершая продольные колеба50 ния. В результате продольных и поперечных колебаний цепей 10, они самоочищаются. 13016 69 Ю QOc/г 4 ОЭаг. З. Упорядник Замовлення 4094 Техред М.Моргентал Коректор М.Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
