Космосейсмофаціальний спосіб створення блокової моделі геологічної будови осадочного чохла
Формула / Реферат
Космосейсмофаціальний спосіб створення блокової моделі геологічної будови осадочного чохла, що включає дешифрування лінеаментів на аерокосмознімках, аналіз часових сейсмічних розрізів (ЧСР), даних свердловин зі створенням тектоносейсмофаціальних карт та виділенням нафтогазоперспективних об'єктів, який відрізняється тим, що лінеаменти виділяють у процесі дешифрування аерокосмознімків, виконують аналіз їх глибинного відображення на ЧСР, картують розривно-флексурні порушення, підрозділяють їх для кожного структурного поверху на конседиментаційні та постседиментаційні, оконтурюють сейсмофації, установлюють відповідність їх геологічним фаціям, серед яких виділяють ті, що мають колекторські властивості, та намічають границі структурних і неструктурних пасток, найбільш сприятливих для закладення нафтогазопошукових та експлуатаційних свердловин.
Текст

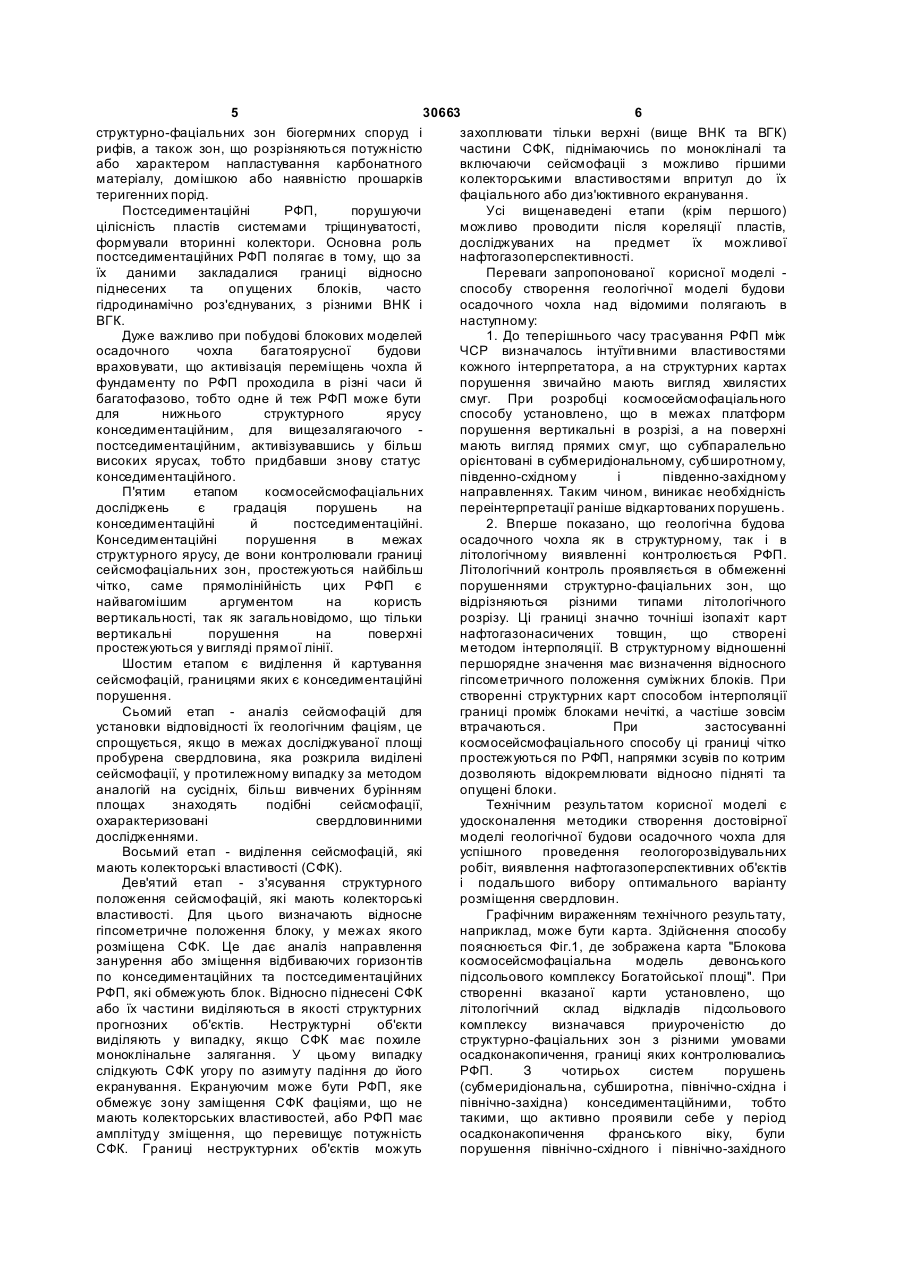

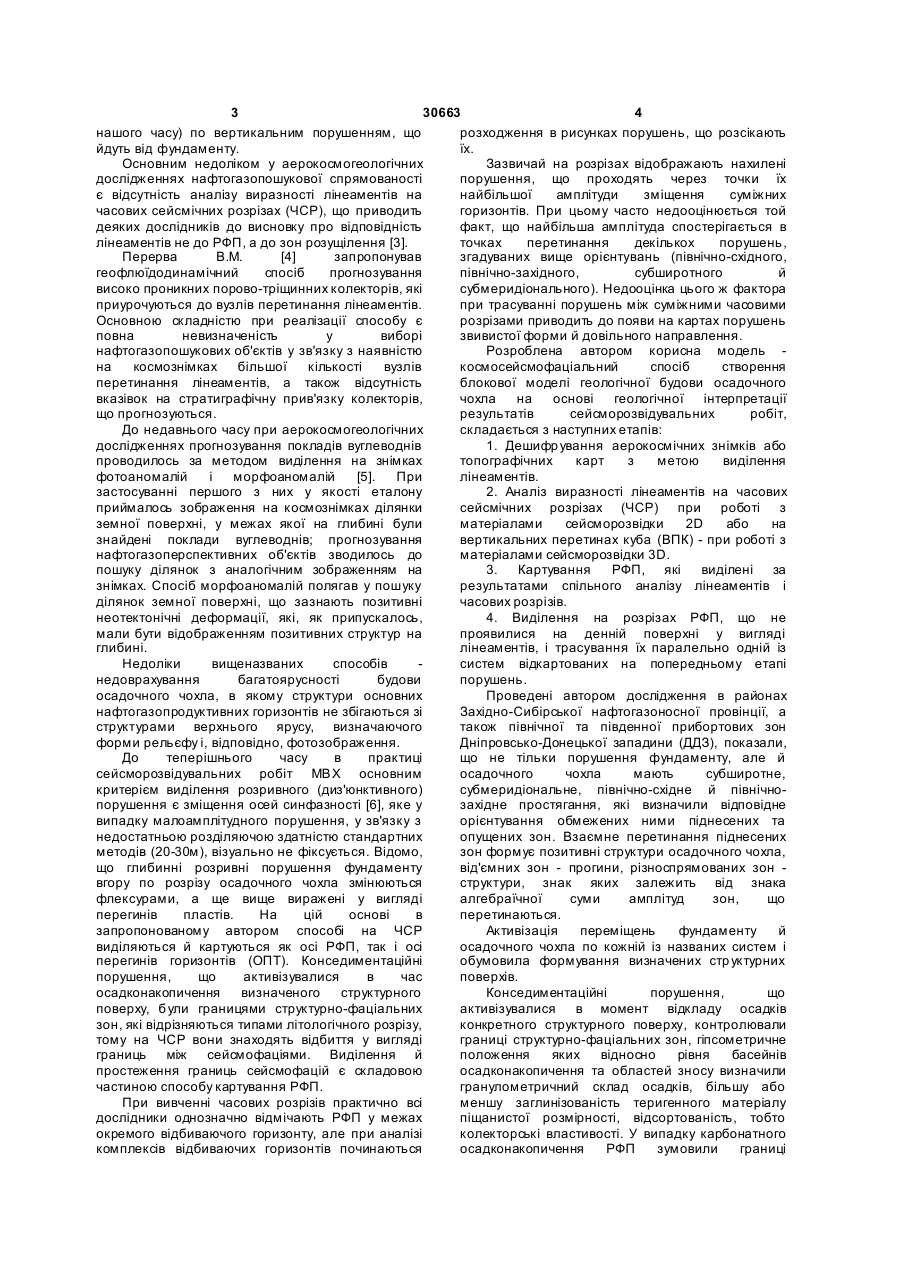

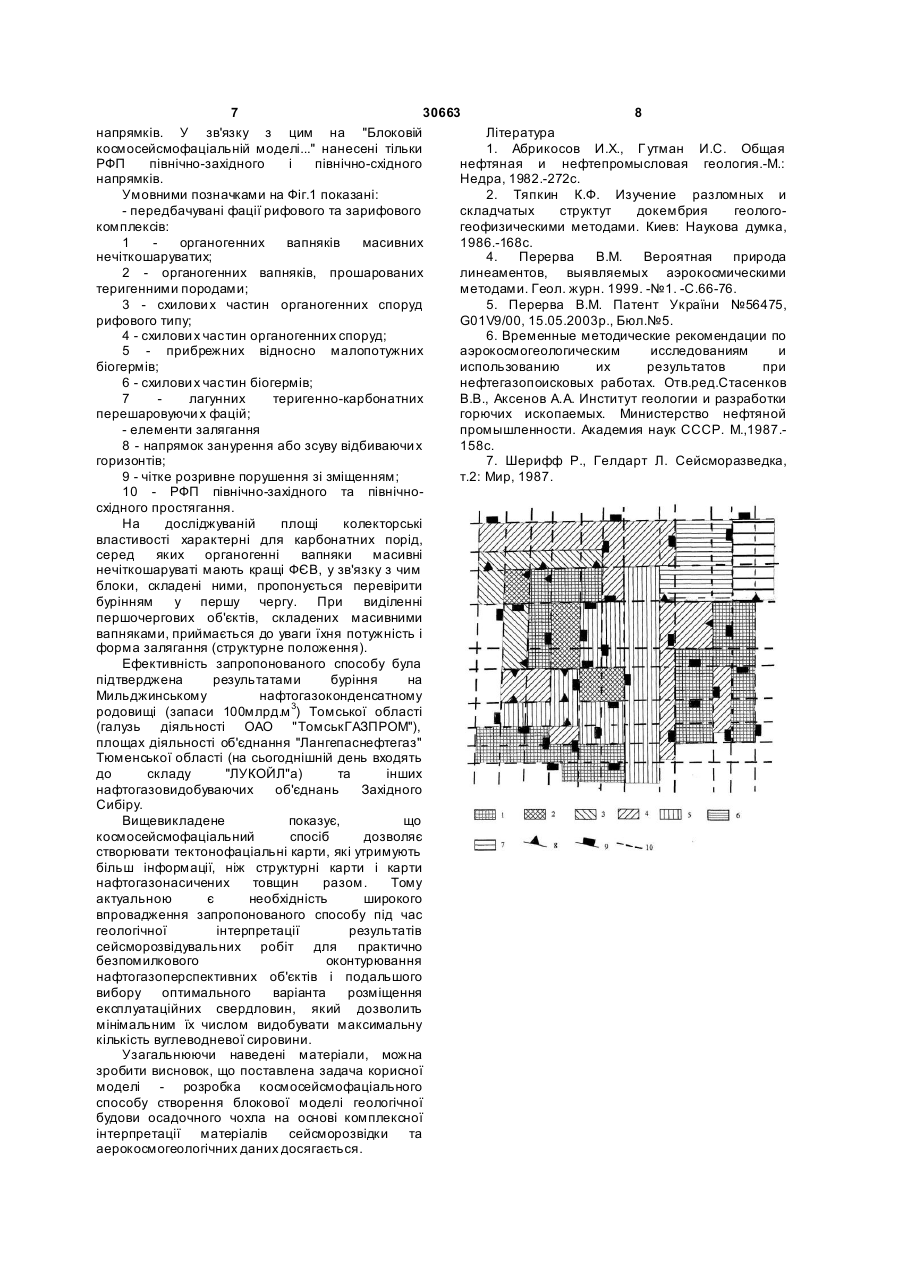

Космосейсмофаціальний спосіб створення блокової моделі геологічної будови осадочного чохла, що включає дешифрування лінеаментів на аерокосмознімках, аналіз часових сейсмічних розрізів (ЧСР), даних свердловин зі створенням тектоносейсмофаціальних карт та виділенням нафтогазоперспективних об'єктів, який 3 30663 4 нашого часу) по вертикальним порушенням, що розходження в рисунках порушень, що розсікають йдуть від фундаменту. їх. Основним недоліком у аерокосмогеологічних Зазвичай на розрізах відображають нахилені дослідженнях нафтогазопошукової спрямованості порушення, що проходять через точки їх є відсутність аналізу виразності лінеаментів на найбільшої амплітуди зміщення суміжних часових сейсмічних розрізах (ЧСР), що приводить горизонтів. При цьому часто недооцінюється той деяких дослідників до висновку про відповідність факт, що найбільша амплітуда спостерігається в лінеаментів не до РФП, а до зон розущілення [3]. точках перетинання декількох порушень, Перерва В.М. [4] запропонував згадуваних вище орієнтувань (північно-східного, геофлюїдодинамічний спосіб прогнозування північно-західного, субширотного й високо проникних порово-тріщинних колекторів, які субмеридіонального). Недооцінка цього ж фактора приурочуються до вузлів перетинання лінеаментів. при трасуванні порушень між суміжними часовими Основною складністю при реалізації способу є розрізами приводить до появи на картах порушень повна невизначеність у виборі звивистої форми й довільного направлення. нафтогазопошукових об'єктів у зв'язку з наявністю Розроблена автором корисна модель на космознімках більшої кількості вузлів космосейсмофаціальний спосіб створення перетинання лінеаментів, а також відсутність блокової моделі геологічної будови осадочного вказівок на стратиграфічну прив'язку колекторів, чохла на основі геологічної інтерпретації що прогнозуються. результатів сейсморозвідувальних робіт, До недавнього часу при аерокосмогеологічних складається з наступних етапів: дослідженнях прогнозування покладів вуглеводнів 1. Дешифр ування аерокосмічних знімків або проводилось за методом виділення на знімках топографічних карт з метою виділення фотоаномалій і морфоаномалій [5]. При лінеаментів. застосуванні першого з них у якості еталону 2. Аналіз виразності лінеаментів на часових приймалось зображення на космознімках ділянки сейсмічних розрізах (ЧСР) при роботі з земної поверхні, у межах якої на глибині були матеріалами сейсморозвідки 2D або на знайдені поклади вуглеводнів; прогнозування вертикальних перетинах куба (ВПК) - при роботі з нафтогазоперспективних об'єктів зводилось до матеріалами сейсморозвідки 3D. пошуку ділянок з аналогічним зображенням на 3. Картування РФП, які виділені за знімках. Спосіб морфоаномалій полягав у пошуку результатами спільного аналізу лінеаментів і ділянок земної поверхні, що зазнають позитивні часових розрізів. неотектонічні деформації, які, як припускалось, 4. Виділення на розрізах РФП, що не мали бути відображенням позитивних структур на проявилися на денній поверхні у вигляді глибині. лінеаментів, і трасування їх паралельно одній із Недоліки вищеназваних способів систем відкартованих на попередньому етапі недоврахування багатоярусності будови порушень. осадочного чохла, в якому структури основних Проведені автором дослідження в районах нафтогазопродуктивних горизонтів не збігаються зі Західно-Сибірської нафтогазоносної провінції, а структурами верхнього ярусу, визначаючого також північної та південної прибортових зон форми рельєфу і, відповідно, фотозображення. Дніпровсько-Донецької западини (ДДЗ), показали, До теперішнього часу в практиці що не тільки порушення фундаменту, але й сейсморозвідувальних робіт МВХ основним осадочного чохла мають субширотне, критерієм виділення розривного (диз'юнктивного) субмеридіональне, північно-східне й північнопорушення є зміщення осей синфазності [6], яке у західне простягання, які визначили відповідне випадку малоамплітудного порушення, у зв'язку з орієнтування обмежених ними піднесених та недостатньою розділяючою здатністю стандартних опущених зон. Взаємне перетинання піднесених методів (20-30м), візуально не фіксується. Відомо, зон формує позитивні структури осадочного чохла, що глибинні розривні порушення фундаменту від'ємних зон - прогини, різноспрямованих зон вгору по розрізу осадочного чохла змінюються структури, знак яких залежить від знака флексурами, а ще вище виражені у вигляді алгебраїчної суми амплітуд зон, що перегинів пластів. На цій основі в перетинаються. запропонованому автором способі на ЧСР Активізація переміщень фундаменту й виділяються й картуються як осі РФП, так і осі осадочного чохла по кожній із названих систем і перегинів горизонтів (ОПТ). Конседиментаційні обумовила формування визначених стр уктурних порушення, що активізувалися в час поверхів. осадконакопичення визначеного структурного Конседиментаційні порушення, що поверху, були границями структурно-фаціальних активізувалися в момент відкладу осадків зон, які відрізняються типами літологічного розрізу, конкретного структурного поверху, контролювали тому на ЧСР вони знаходять відбиття у вигляді границі структурно-фаціальних зон, гіпсометричне границь між сейсмофаціями. Виділення й положення яких відносно рівня басейнів простеження границь сейсмофацій є складовою осадконакопичення та областей зносу визначили частиною способу картування РФП. гранулометричний склад осадків, більшу або При вивченні часових розрізів практично всі меншу заглинізованість теригенного матеріалу дослідники однозначно відмічають РФП у межах піщанистої розмірності, відсортованість, тобто окремого відбиваючого горизонту, але при аналізі колекторські властивості. У випадку карбонатного комплексів відбиваючих горизонтів починаються осадконакопичення РФП зумовили границі 5 30663 6 структурно-фаціальних зон біогермних споруд і захоплювати тільки верхні (вище ВНК та ВГК) рифів, а також зон, що розрізняються потужністю частини СФК, піднімаючись по монокліналі та або характером напластування карбонатного включаючи сейсмофаціі з можливо гіршими матеріалу, домішкою або наявністю прошарків колекторськими властивостями впритул до їх теригенних порід. фаціального або диз'юктивного екранування. Постседиментаційні РФП, порушуючи Усі вищенаведені етапи (крім першого) цілісність пластів системами тріщинуватості, можливо проводити після кореляції пластів, формували вторинні колектори. Основна роль досліджуваних на предмет їх можливої постседиментаційних РФП полягає в тому, що за нафтогазоперспективності. їх даними закладалися границі відносно Переваги запропонованої корисної моделі піднесених та оп ущених блоків, часто способу створення геологічної моделі будови гідродинамічно роз'єднуваних, з різними ВНК і осадочного чохла над відомими полягають в ВГК. наступному: Дуже важливо при побудові блокових моделей 1. До теперішнього часу трасування РФП між осадочного чохла багатоярусної будови ЧСР визначалось інтуїти вними властивостями враховувати, що активізація переміщень чохла й кожного інтерпретатора, а на структурних картах фундаменту по РФП проходила в різні часи й порушення звичайно мають вигляд хвилястих багатофазово, тобто одне й теж РФП може бути смуг. При розробці космосейсмофаціального для нижнього структурного ярусу способу установлено, що в межах платформ конседиментаційним, для вищезалягаючого порушення вертикальні в розрізі, а на поверхні постседиментаційним, активізувавшись у більш мають вигляд прямих смуг, що субпаралельно високих ярусах, тобто придбавши знову статус орієнтовані в субмеридіональному, субширотному, конседиментаційного. південно-східному і південно-західному П'ятим етапом космосейсмофаціальних направленнях. Таким чином, виникає необхідність досліджень є градація порушень на переінтерпретації раніше відкартованих порушень. конседиментаційні й постседиментаційні. 2. Вперше показано, що геологічна будова Конседиментаційні порушення в межах осадочного чохла як в структурному, так і в структурного ярусу, де вони контролювали границі літологічному виявленні контролюється РФП. сейсмофаціальних зон, простежуються найбільш Літологічний контроль проявляється в обмеженні чітко, саме прямолінійність цих РФП є порушеннями структурно-фаціальних зон, що найвагомішим аргументом на користь відрізняються різними типами літологічного вертикальності, так як загальновідомо, що тільки розрізу. Ці границі значно точніші ізопахіт карт вертикальні порушення на поверхні нафтогазонасичених товщин, що створені простежуються у вигляді прямої лінії. методом інтерполяції. В структурному відношенні Шостим етапом є виділення й картування першорядне значення має визначення відносного сейсмофацій, границями яких є конседиментаційні гіпсометричного положення суміжних блоків. При порушення. створенні структурних карт способом інтерполяції Сьомий етап - аналіз сейсмофацій для границі проміж блоками нечіткі, а частіше зовсім установки відповідності їх геологічним фаціям, це втрачаються. При застосуванні спрощується, якщо в межах досліджуваної площі космосейсмофаціального способу ці границі чітко пробурена свердловина, яка розкрила виділені простежуються по РФП, напрямки зсувів по котрим сейсмофації, у протилежному випадку за методом дозволяють відокремлювати відносно підняті та аналогій на сусідніх, більш вивчених бурінням опущені блоки. площах знаходять подібні сейсмофації, Технічним результатом корисної моделі є охарактеризовані свердловинними удосконалення методики створення достовірної дослідженнями. моделі геологічної будови осадочного чохла для Восьмий етап - виділення сейсмофацій, які успішного проведення геологорозвідувальних мають колекторські властивості (СФК). робіт, виявлення нафтогазоперспективних об'єктів Дев'ятий етап - з'ясування структурного і подальшого вибору оптимального варіанту положення сейсмофацій, які мають колекторські розміщення свердловин. властивості. Для цього визначають відносне Графічним вираженням технічного результату, гіпсометричне положення блоку, у межах якого наприклад, може бути карта. Здійснення способу розміщена СФК. Це дає аналіз направлення пояснюється Фіг.1, де зображена карта "Блокова занурення або зміщення відбиваючих горизонтів космосейсмофаціальна модель девонського по конседиментаційних та постседиментаційних підсольового комплексу Богатойської площі". При РФП, які обмежують блок. Відносно піднесені СФК створенні вказаної карти установлено, що або їх частини виділяються в якості структурних літологічний склад відкладів підсольового прогнозних об'єктів. Неструктурні об'єкти комплексу визначався приуроченістю до виділяють у випадку, якщо СФК має похиле структурно-фаціальних зон з різними умовами моноклінальне залягання. У цьому випадку осадконакопичення, границі яких контролювались слідкують СФК угору по азимуту падіння до його РФП. З чотирьох систем порушень екранування. Екрануючим може бути РФП, яке (субмеридіональна, субширотна, північно-східна і обмежує зону заміщення СФК фаціями, що не північно-західна) конседиментаційними, тобто мають колекторських властивостей, або РФП має такими, що активно проявили себе у період амплітуду зміщення, що перевищує потужність осадконакопичення франського віку, були СФК. Границі неструктурних об'єктів можуть порушення північно-східного і північно-західного 7 30663 8 напрямків. У зв'язку з цим на "Блоковій Література космосейсмофаціальній моделі..." нанесені тільки 1. Абрикосов И.Х., Г утман И.С. Общая РФП північно-західного і північно-східного нефтяная и нефтепромысловая геология.-М.: напрямків. Недра, 1982.-272с. Умовними позначками на Фіг.1 показані: 2. Тяпкин К.Ф. Изучение разломных и - передбачувані фації рифового та зарифового складчатых структут докембрия геологокомплексів: геофизическими методами. Киев: Наукова думка, 1 органогенних вапняків масивних 1986.-168с. нечіткошаруватих; 4. Перерва В.М. Вероятная природа 2 - органогенних вапняків, прошарованих линеаментов, выявляемых аэрокосмическими теригенними породами; методами. Геол. журн. 1999. -№1. -С.66-76. 3 - схилови х частин органогенних споруд 5. Перерва В.М. Патент України №56475, рифового типу; G01V9/00, 15.05.2003р., Бюл.№5. 4 - схилови х частин органогенних споруд; 6. Временные методические рекомендации по 5 - прибрежних відносно малопотужних аэрокосмогеологическим исследованиям и біогермів; использованию их результатов при 6 - схилови х частин біогермів; нефтегазопоисковых работах. Отв.ред.Стасенков 7 лагунних теригенно-карбонатних В.В., Аксенов А.А. Институт геологии и разработки перешаровуючи х фацій; горючих ископаемых. Министерство нефтяной - елементи залягання промышленности. Академия наук СССР. М.,1987.8 - напрямок занурення або зсуву відбиваючи х 158с. горизонтів; 7. Шерифф Р., Гелдарт Л. Сейсморазведка, 9 - чітке розривне порушення зі зміщенням; т.2: Мир, 1987. 10 - РФП північно-західного та північносхідного простягання. На досліджуваній площі колекторські властивості характерні для карбонатних порід, серед яких органогенні вапняки масивні нечіткошаруваті мають кращі ФЄВ, у зв'язку з чим блоки, складені ними, пропонується перевірити бурінням у першу чергу. При виділенні першочергових об'єктів, складених масивними вапняками, приймається до уваги їхня потужність і форма залягання (структурне положення). Ефективність запропонованого способу була підтверджена результатами буріння на Мильджинському нафтогазоконденсатному родовищі (запаси 100млрд.м 3) Томської області (галузь діяльності ОАО "ТомськГАЗПРОМ"), площах діяльності об'єднання "Лангепаснефтегаз" Тюменської області (на сьогоднішній день входять до складу "ЛУКОЙЛ"а) та інших нафтогазовидобуваючих об'єднань Західного Сибіру. Вищевикладене показує, що космосейсмофаціальний спосіб дозволяє створювати тектонофаціальні карти, які утримують більш інформації, ніж структурні карти і карти нафтогазонасичених товщин разом. Тому актуальною є необхідність широкого впровадження запропонованого способу під час геологічної інтерпретації результатів сейсморозвідувальних робіт для практично безпомилкового оконтурювання нафтогазоперспективних об'єктів і подальшого вибору оптимального варіанта розміщення експлуатаційних свердловин, який дозволить мінімальним їх числом видобувати максимальну кількість вуглеводневої сировини. Узагальнюючи наведені матеріали, можна зробити висновок, що поставлена задача корисної моделі - розробка космосейсмофаціального способу створення блокової моделі геологічної будови осадочного чохла на основі комплексної інтерпретації матеріалів сейсморозвідки та аерокосмогеологічних даних досягається.
ДивитисяДодаткова інформація
Назва патенту англійськоюCosmo-seismo-facies method for formation of block model of geological structure
Автори англійськоюHuschyn Borys Mykhailovych
Назва патенту російськоюКосмосейсмофациальный способ создания блоковой модели геологического строения
Автори російськоюГущин Борис Михайлович
МПК / Мітки
МПК: G01V 9/00
Мітки: моделі, геологічної, спосіб, будови, блокової, осадочного, чохла, космосейсмофаціальний, створення
