Офтальмометр

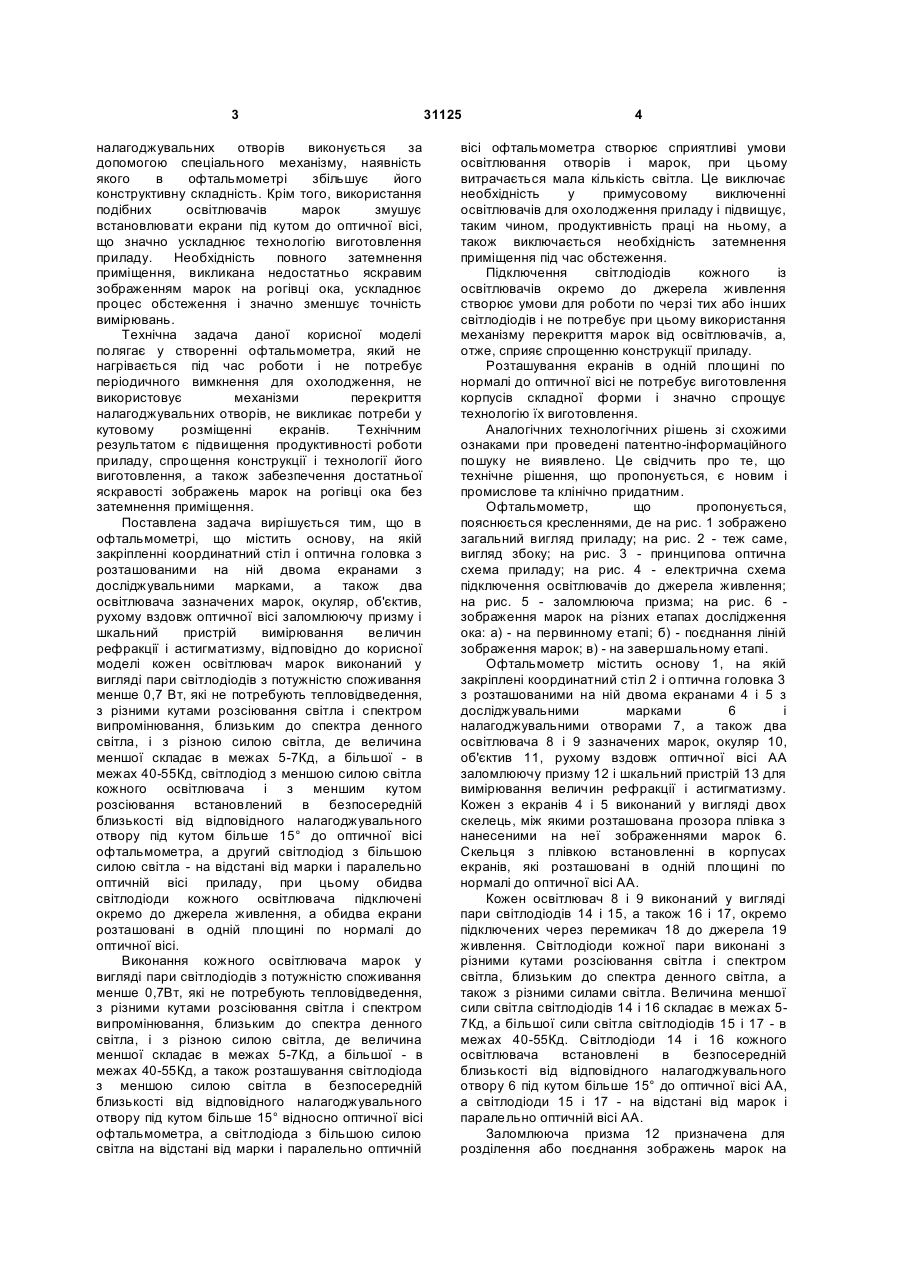

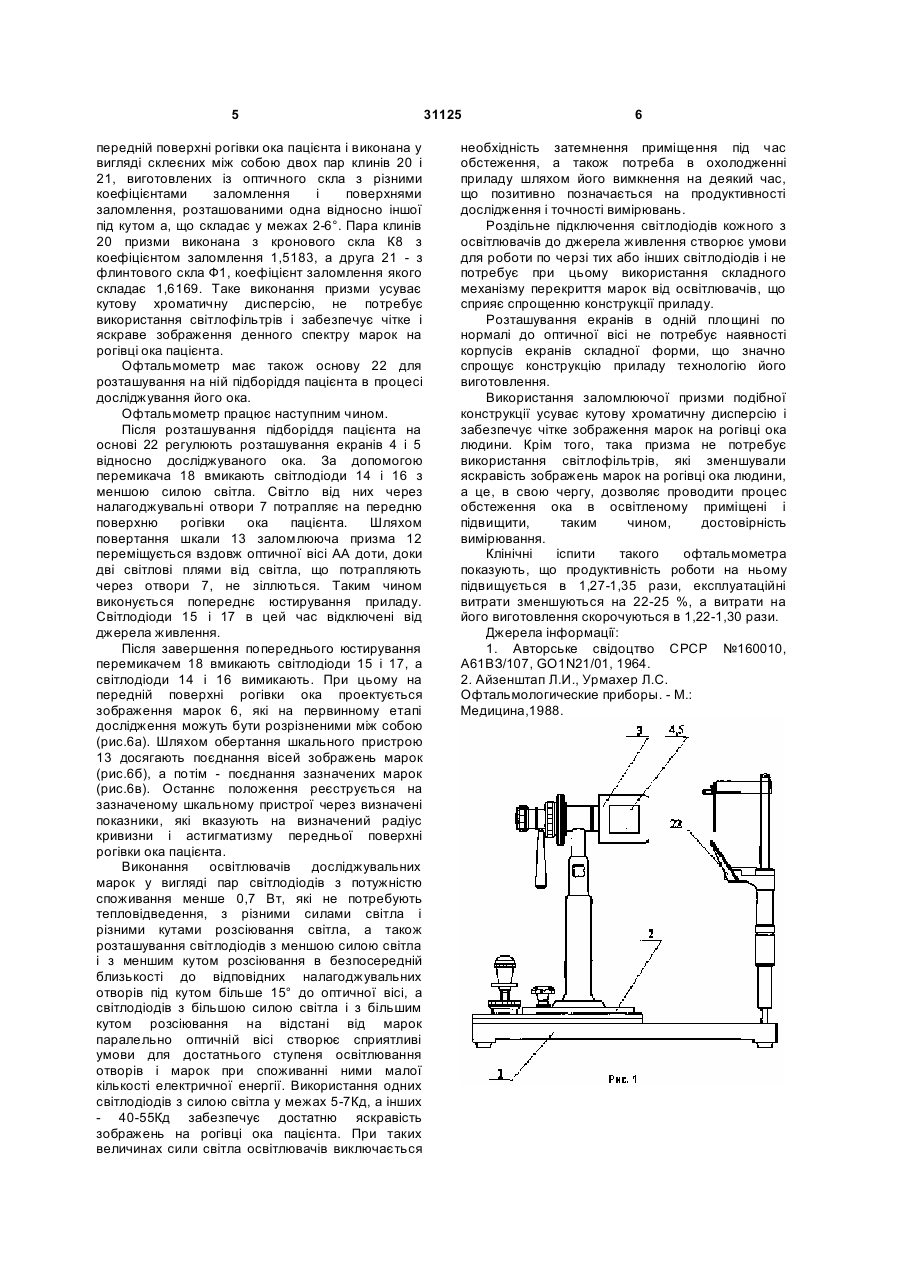

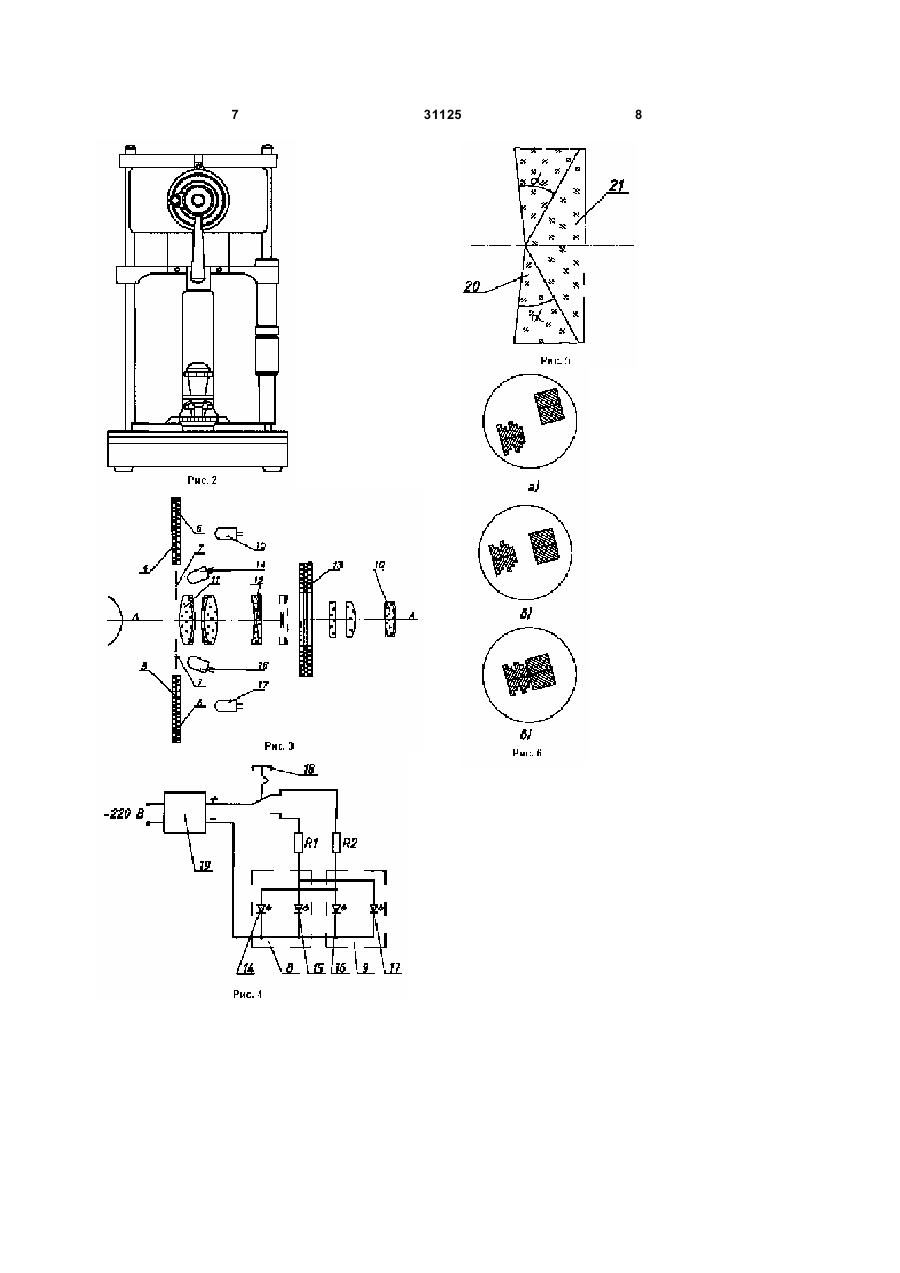

Офтальмометр, що містить основу, на якій закріплені координатний стіл і оптична головка з розташованими на ній двома екранами з досліджуваними марками і налагоджувальними отворами, а також два освітлювачі зазначених марок, окуляр, об'єктив, рухому вздовж оптичної осі заломлюючу призму і шкальний пристрій 3 налагоджувальних отворів виконується за допомогою спеціального механізму, наявність якого в офтальмометрі збільшує його конструктивну складність. Крім того, використання подібних освітлювачів марок змушує встановлювати екрани під кутом до оптичної вісі, що значно ускладнює технологію виготовлення приладу. Необхідність повного затемнення приміщення, викликана недостатньо яскравим зображенням марок на рогівці ока, ускладнює процес обстеження і значно зменшує точність вимірювань. Технічна задача даної корисної моделі полягає у створенні офтальмометра, який не нагрівається під час роботи і не потребує періодичного вимкнення для охолодження, не використовує механізми перекриття налагоджувальних отворів, не викликає потреби у кутовому розміщенні екранів. Технічним результатом є підвищення продуктивності роботи приладу, спрощення конструкції і технології його виготовлення, а також забезпечення достатньої яскравості зображень марок на рогівці ока без затемнення приміщення. Поставлена задача вирішується тим, що в офтальмометрі, що містить основу, на якій закріпленні координатний стіл і оптична головка з розташованими на ній двома екранами з досліджувальними марками, а також два освітлювача зазначених марок, окуляр, об'єктив, рухому вздовж оптичної вісі заломлюючу призму і шкальний пристрій вимірювання величин рефракції і астигматизму, відповідно до корисної моделі кожен освітлювач марок виконаний у вигляді пари світлодіодів з потужністю споживання менше 0,7 Вт, які не потребують тепловідведення, з різними кутами розсіювання світла і спектром випромінювання, близьким до спектра денного світла, і з різною силою світла, де величина меншої складає в межах 5-7Кд, а більшої - в межах 40-55Кд, світлодіод з меншою силою світла кожного освітлювача і з меншим кутом розсіювання встановлений в безпосередній близькості від відповідного налагоджувального отвору під кутом більше 15° до оптичної вісі офтальмометра, а другий світлодіод з більшою силою світла - на відстані від марки і паралельно оптичній вісі приладу, при цьому обидва світлодіоди кожного освітлювача підключені окремо до джерела живлення, а обидва екрани розташовані в одній площині по нормалі до оптичної вісі. Виконання кожного освітлювача марок у вигляді пари світлодіодів з потужністю споживання менше 0,7Вт, які не потребують тепловідведення, з різними кутами розсіювання світла і спектром випромінювання, близьким до спектра денного світла, і з різною силою світла, де величина меншої складає в межах 5-7Кд, а більшої - в межах 40-55Кд, а також розташування світлодіода з меншою силою світла в безпосередній близькості від відповідного налагоджувального отвору під кутом більше 15° відносно оптичної вісі офтальмометра, а світлодіода з більшою силою світла на відстані від марки і паралельно оптичній 31125 4 вісі офтальмометра створює сприятливі умови освітлювання отворів і марок, при цьому витрачається мала кількість світла. Це виключає необхідність у примусовому виключенні освітлювачів для охолодження приладу і підвищує, таким чином, продуктивність праці на ньому, а також виключається необхідність затемнення приміщення під час обстеження. Підключення світлодіодів кожного із освітлювачів окремо до джерела живлення створює умови для роботи по черзі тих або інших світлодіодів і не потребує при цьому використання механізму перекриття марок від освітлювачів, а, отже, сприяє спрощенню конструкції приладу. Розташування екранів в одній площині по нормалі до оптичної вісі не потребує виготовлення корпусів складної форми і значно спрощує технологію їх виготовлення. Аналогічних технологічних рішень зі схожими ознаками при проведені патентно-інформаційного пошуку не виявлено. Це свідчить про те, що технічне рішення, що пропонується, є новим і промислове та клінічно придатним. Офтальмометр, що пропонується, пояснюється кресленнями, де на рис. 1 зображено загальний вигляд приладу; на рис. 2 - теж саме, вигляд збоку; на рис. 3 - принципова оптична схема приладу; на рис. 4 - електрична схема підключення освітлювачів до джерела живлення; на рис. 5 - заломлююча призма; на рис. 6 зображення марок на різних етапах дослідження ока: а) - на первинному етапі; б) - поєднання ліній зображення марок; в) - на завершальному етапі. Офтальмометр містить основу 1, на якій закріплені координатний стіл 2 і оптична головка 3 з розташованими на ній двома екранами 4 і 5 з досліджувальними марками 6 і налагоджувальними отворами 7, а також два освітлювача 8 і 9 зазначених марок, окуляр 10, об'єктив 11, рухому вздовж оптичної вісі АА заломлюючу призму 12 і шкальний пристрій 13 для вимірювання величин рефракції і астигматизму. Кожен з екранів 4 і 5 виконаний у вигляді двох скелець, між якими розташована прозора плівка з нанесеними на неї зображеннями марок 6. Скельця з плівкою встановленні в корпусах екранів, які розташовані в одній площині по нормалі до оптичної вісі АА. Кожен освітлювач 8 і 9 виконаний у вигляді пари світлодіодів 14 і 15, а також 16 і 17, окремо підключених через перемикач 18 до джерела 19 живлення. Світлодіоди кожної пари виконані з різними кутами розсіювання світла і спектром світла, близьким до спектра денного світла, а також з різними силами світла. Величина меншої сили світла світлодіодів 14 і 16 складає в межах 57Кд, а більшої сили світла світлодіодів 15 і 17 - в межах 40-55Кд. Світлодіоди 14 і 16 кожного освітлювача встановлені в безпосередній близькості від відповідного налагоджувального отвору 6 під кутом більше 15° до оптичної вісі АА, а світлодіоди 15 і 17 - на відстані від марок і паралельно оптичній вісі АА. Заломлююча призма 12 призначена для розділення або поєднання зображень марок на 5 передній поверхні рогівки ока пацієнта і виконана у вигляді склеєних між собою двох пар клинів 20 і 21, виготовлених із оптичного скла з різними коефіцієнтами заломлення і поверхнями заломлення, розташованими одна відносно іншої під кутом а, що складає у межах 2-6°. Пара клинів 20 призми виконана з кронового скла К8 з коефіцієнтом заломлення 1,5183, а друга 21 - з флинтового скла Ф1, коефіцієнт заломлення якого складає 1,6169. Таке виконання призми усуває кутову хроматичну дисперсію, не потребує використання світлофільтрів і забезпечує чітке і яскраве зображення денного спектру марок на рогівці ока пацієнта. Офтальмометр має також основу 22 для розташування на ній підборіддя пацієнта в процесі досліджування його ока. Офтальмометр працює наступним чином. Після розташування підборіддя пацієнта на основі 22 регулюють розташування екранів 4 і 5 відносно досліджуваного ока. За допомогою перемикача 18 вмикають світлодіоди 14 і 16 з меншою силою світла. Світло від них через налагоджувальні отвори 7 потрапляє на передню поверхню рогівки ока пацієнта. Шляхом повертання шкали 13 заломлююча призма 12 переміщується вздовж оптичної вісі АА доти, доки дві світлові плями від світла, що потрапляють через отвори 7, не зіллються. Таким чином виконується попереднє юстирування приладу. Світлодіоди 15 і 17 в цей час відключені від джерела живлення. Після завершення попереднього юстирування перемикачем 18 вмикають світлодіоди 15 і 17, а світлодіоди 14 і 16 вимикають. При цьому на передній поверхні рогівки ока проектується зображення марок 6, які на первинному етапі дослідження можуть бути розрізненими між собою (рис.6а). Шляхом обертання шкального пристрою 13 досягають поєднання вісей зображень марок (рис.6б), а потім - поєднання зазначених марок (рис.6в). Останнє положення реєструється на зазначеному шкальному пристрої через визначені показники, які вказують на визначений радіус кривизни і астигматизму передньої поверхні рогівки ока пацієнта. Виконання освітлювачів досліджувальних марок у вигляді пар світлодіодів з потужністю споживання менше 0,7 Вт, які не потребують тепловідведення, з різними силами світла і різними кутами розсіювання світла, а також розташування світлодіодів з меншою силою світла і з меншим кутом розсіювання в безпосередній близькості до відповідних налагоджувальних отворів під кутом більше 15° до оптичної вісі, а світлодіодів з більшою силою світла і з більшим кутом розсіювання на відстані від марок паралельно оптичній вісі створює сприятливі умови для достатнього ступеня освітлювання отворів і марок при споживанні ними малої кількості електричної енергії. Використання одних світлодіодів з силою світла у межах 5-7Кд, а інших - 40-55Кд забезпечує достатню яскравість зображень на рогівці ока пацієнта. При таких величинах сили світла освітлювачів виключається 31125 6 необхідність затемнення приміщення під час обстеження, а також потреба в охолодженні приладу шляхом його вимкнення на деякий час, що позитивно позначається на продуктивності дослідження і точності вимірювань. Роздільне підключення світлодіодів кожного з освітлювачів до джерела живлення створює умови для роботи по черзі тих або інших світлодіодів і не потребує при цьому використання складного механізму перекриття марок від освітлювачів, що сприяє спрощенню конструкції приладу. Розташування екранів в одній площині по нормалі до оптичної вісі не потребує наявності корпусів екранів складної форми, що значно спрощує конструкцію приладу технологію його виготовлення. Використання заломлюючої призми подібної конструкції усуває кутову хроматичну дисперсію і забезпечує чітке зображення марок на рогівці ока людини. Крім того, така призма не потребує використання світлофільтрів, які зменшували яскравість зображень марок на рогівці ока людини, а це, в свою чергу, дозволяє проводити процес обстеження ока в освітленому приміщені і підвищити, таким чином, достовірність вимірювання. Клінічні іспити такого офтальмометра показують, що продуктивність роботи на ньому підвищується в 1,27-1,35 рази, експлуатаційні витрати зменшуються на 22-25 %, а витрати на його виготовлення скорочуються в 1,22-1,30 рази. Джерела інформації: 1. Авторське свідоцтво СРСР №160010, А61ВЗ/107, GO1N21/01, 1964. 2. Айзенштап Л.И., Урмахер Л.С. Офтальмологические приборы. - М.: Медицина,1988. 7 31125 8
