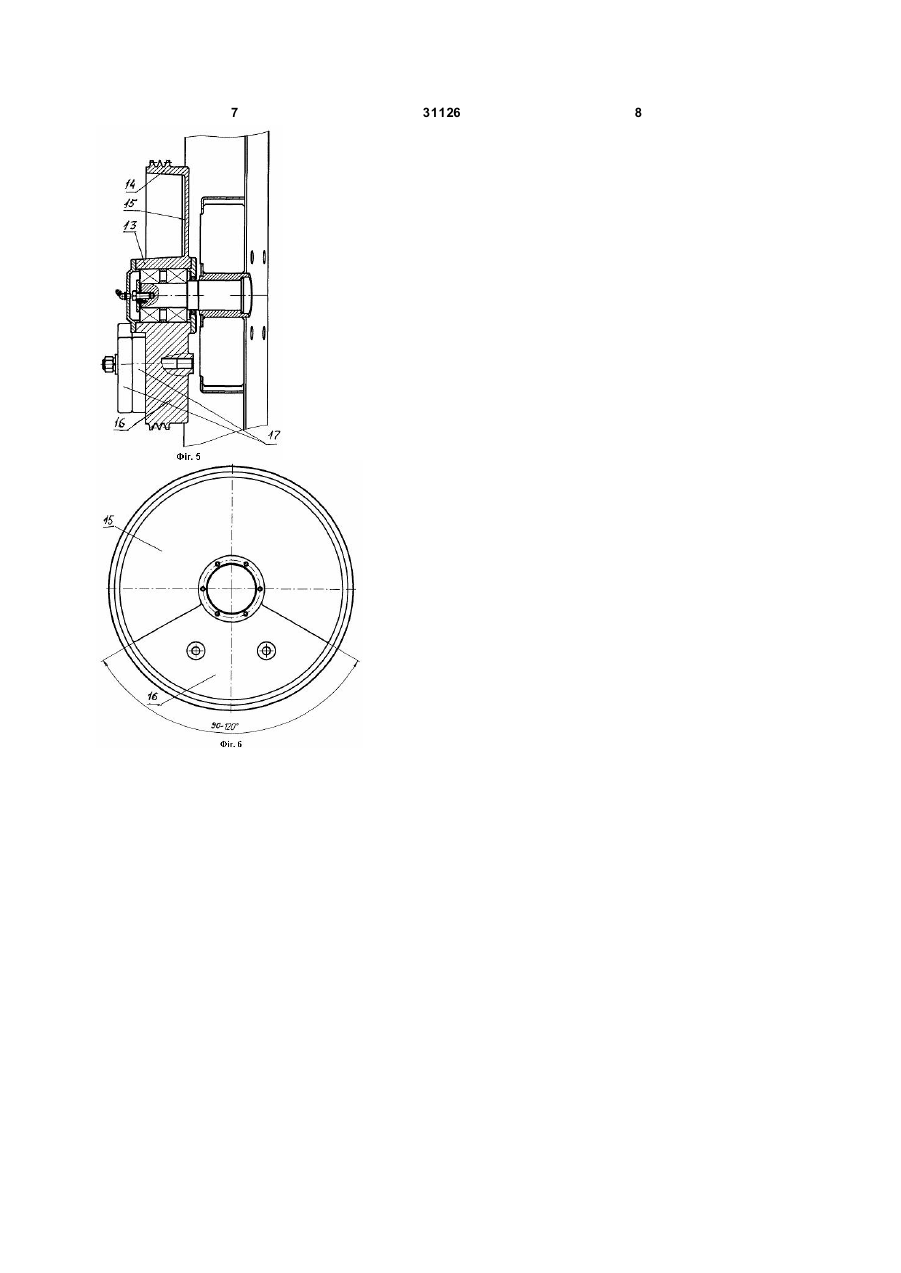

1. Зерноочисний сепаратор, що містить станину, щонайменше односекційний рухомий ситовий корпус, який зв'язаний з станиною гнучкими підвісками і оснащений приймальним патрубком, висувними рамами з сортувальними і підсівними ситами,лотками для виведення крупних і дрібних домішок, розташованими під вказаними ситами, і аспіраційним патрубком, електродвигун, зв'язаний з ситовим корпусом клинопасовою передачею, ведений шків якої складається з маточини, обода і диска і оснащений дебалансним вантажем, що займає сектор від 90° до 120°, і щонайменше одну аспіраційну колонку, яка підключена до сходу зерна з ситового корпусу через лоток і має рухому стінку для регулювання прохідного перерізу, нижній отвір для випускання очищеного зерна і верхній отвір для виведення суміші повітря і сміття, який відрізняється тим, що дебалансний вантаж містить основу у вигляді приливка на диску вказаного веденого шківа, висота якого не менше висоти обода цього шківа, і щонайменше одну знімну накладку на вказаний приливок.

2. Зерноочисний сепаратор за п. 1, який відрізняється тим, що аспіраційна колонка підключена до сходу зерна з ситового корпусу через рухомий вібролоток.

3. Зерноочисний сепаратор за п. 1, який відрізняється тим, що аспіраційна колонка підключена до сходу зерна з ситового корпусу через поворотний лоток.

Текст

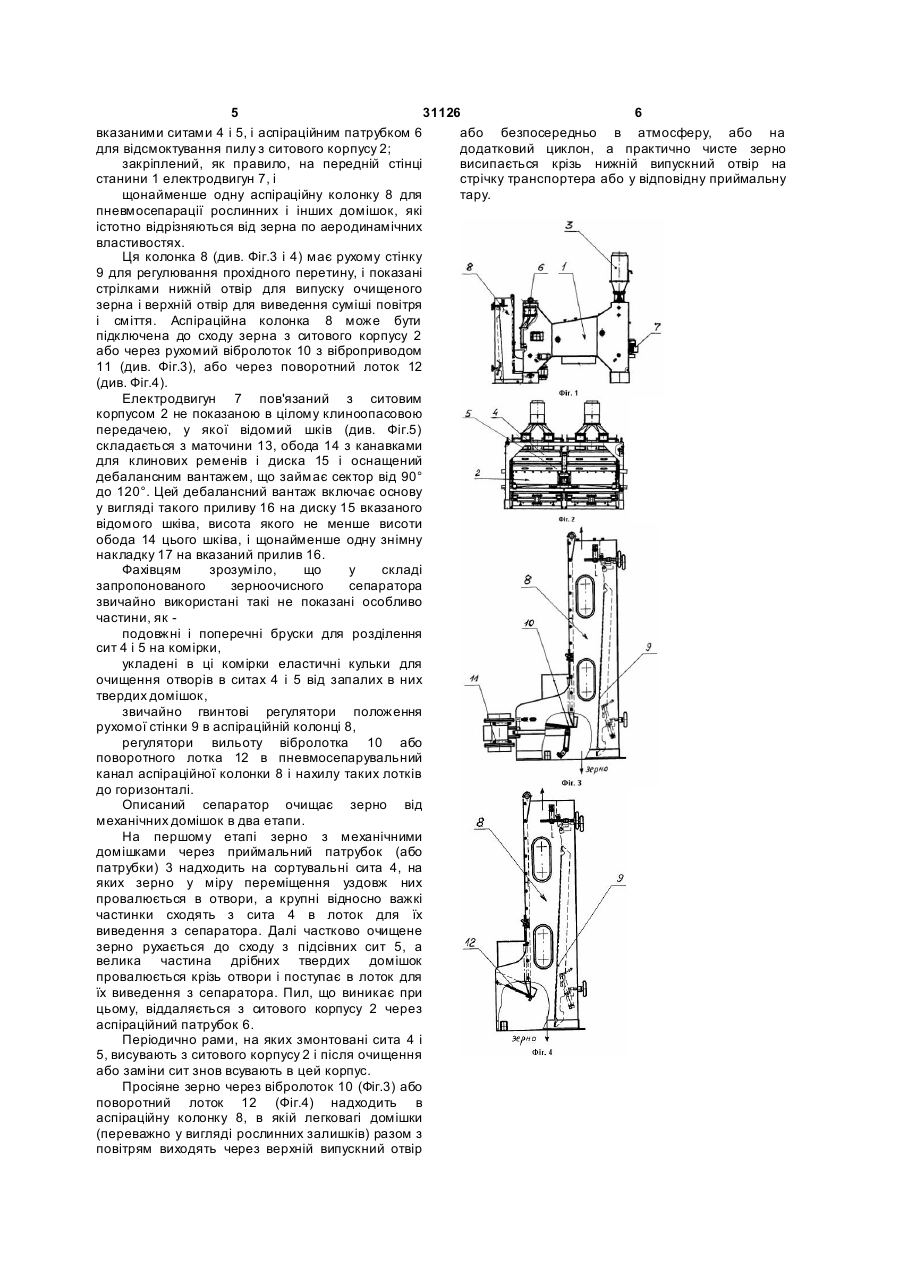

1. Зерноочисний сепаратор, що містить станину, щонайменше односекційний рухомий ситовий корпус, який зв'язаний з станиною гнучкими підвісками і оснащений приймальним патрубком, висувними рамами з сортувальними і підсівними ситами, лотками для виведення крупних і дрібних домішок, розташованими під вказаними ситами, і аспіраційним патрубком, електродвигун, зв'язаний з ситовим корпусом клинопасовою передачею, ведений шків якої складається з маточини, обода і диска і 3 31126 4 потовщений по кінцях, оснащений ребрами аспіраційним патрубком; електродвигун, жорсткості і зміщений у бік обода; пов'язаний з ситовим корпусом клинопасовою дебалансний вантаж, який розділений на дві передачею, у якої ведений шків складається з різні за масою частини, встановлені з обох боків маточини, обода і диска і оснащений дебалансним диска шківа і скріплені між собою й цим диском; вантажем, що займає сектор від 90° до 120°; і приймальні патрубки і аспіраційні патрубки, до щонайменше одну аспіраційну колонку, яка яких через перехідні патрубки підключені підключена до сходу зерна з ситового корпусу горизонтальні циклони. через лоток і має рухому стінку для регулювання Розділення дебалансного вантажу на частини і прохідного перерізу, нижній отвір для випуску його закріплення з різних сторін диска відомого очищеного зерна і верхній отвір для виведення шківа полегшують настройку кінематичного суміші повітря і сміття, згідно з винахідницьким ланцюга. задумом дебалансний вантаж включає основу у Однак це ускладнює виготовлення і вигляді приливу на диску вказаного веденого обслуговування приводу ситового корпусу. шківа, висота якого не менше висоти обода цього Тому найближчим аналогом пропонованого шківа, і щонайменше одну знімну накладку на далі сепаратора слід вважати серійний вказаний приливок. зерноочисний сепаратор моделі А1-БИС [Демский Формування основної маси дебалансного А.Б. и др. Оборудование для производства муки и вантажу у вигляді приливу істотно підвищує крупы. - СПб: ПРОФЕССИЯ, 2000, с.52-57] і жорсткість відомого шківа і його стійкість до практично тотожний йому по конструкції вібрації навіть при використанні декількох знімних зерноочисний сепаратор моделі Р6-СВС, накладок. вироблюваний ВАТ «Могилів-Подільській Перша додаткова відмінність полягає в тому, машинобудівний завод ім. С.М. Кірова» (Україна). що аспіраційна колонка підключена до сходу зерна Цей зерноочисний сепаратор має: з ситового корпусу через рухомий вібролоток. Цей станину; варіант підключення бажаний для первинної рухомий (зокрема, двосекційний) ситовий пневмосепарації рослинних домішок від зерна на корпус, який пов'язаний зі станиною гнучкими сільськогосподарських підприємства або підвісками і оснащений приймальним патрубком, хлібоприймальних пунктах. висувними рамами з сортувальними і підсівними Друга додаткова відмінність полягає в тому, ситами (які звичайно зафіксовані в корпусі за що аспіраційна колонка підключена до сходу зерна допомогою ексцентриків), лотками для виведення з ситового корпусу через поворотний лоток. Цей крупних і дрібних домішок, розташованими під варіант підключення переважний для оснащення ситами, і аспіраційним патрубком; підприємств по переробці зерна, які одержують електродвигун, пов'язаний з ситовим корпусом сировину з явно низькою концентрацією клиноопасовою передачею, у якої відомий шків, рослинних домішок. що складається з виконаних за одне ціле Далі суть корисної моделі пояснюється маточини, обода, і практично плоского диска, має докладним описом її конструкції і роботи з ребра жорсткості, що рознесені на кут 90-120°, і посиланнями на додані креслення, де зображені дебалансний вантаж у вигляді набору секторних на: пластин, які прикріплені до диска гвинтовими Фіг.1 - загальний вигляд зерноочисного стрижнями із зазором між ребрами жорсткості і сепаратора збоку; ободом шківа; і Фіг.2 - зерноочисний сепаратор з двосекційним щонайменше одну практично вертикальну рухомим ситовим корпусом (вид в напрямку аспіраційну колонку, яка підключена до сходу ситових рам); зерна з ситового корпусу і має рухому стінку для Фіг.3 - аспіраційна колонка, оснащена регулювання прохідного перетину, нижній отвір вібролотком (вигляд збоку з виривом для показу для випуску очи щеного зерна і верхній отвір для лотка); виведення суміші повітря і сміття. Фіг.4 - аспіраційна колонка, оснащена Однак використання тільки набірного поворотним лотком (вигляд збоку з виривом для дебалансного вантажу у складі приводу кругового показу лотка); поступального руху ситового корпусу негативно Фіг.5 - вузол відомого шківа клиноопасової позначається на надійності сепаратора в цілому, передачі (в розрізі площиною симетрії); бо неминуча вібрація набору секторних пластин Фіг.6 - вигляд відомого шківа в плані (з боку поступово приводить до зносу засобів їх кріплення приливу). через фреттинг-корозію. Зерноочисний сепаратор має (див. Фіг.1 і 2) В основу корисної моделі поставлена задача станину 1 у вигляді не показаної особливо зміною конструкції приводу ситового корпусу рамно-коробчатої конструкції, щонайменше підвищити надійність зерноочисного сепаратора. односекційний (а переважно двосекційний) Ця задача вирішена тим, що в зерноочисному рухомий ситовий корпус 2, який розміщений в сепараторі, що має: станину; щонайменше середній частині станини 1, пов'язаний з нею не односекційний рухомий ситовий корпус, який показаними особливо гнучкими підвісками і пов'язаний із станиною гнучкими підвісками і оснащений щонайменше одним приймальним оснащений приймальним патрубком, висувними патрубком 3, висувними рамами з похилими рамами з сортувальними і підсівними ситами, сортувальними 4 і підсівними 5 ситами, не лотками для виведення крупних і дрібних домішок, показаними особливо лотками для виведення розташованими під вказаними ситами, і крупних і дрібних домішок, розташованими під 5 31126 6 вказаними ситами 4 і 5, і аспіраційним патрубком 6 або безпосередньо в атмосферу, або на для відсмоктування пилу з ситового корпусу 2; додатковий циклон, а практично чисте зерно закріплений, як правило, на передній стінці висипається крізь нижній випускний отвір на станини 1 електродвигун 7, і стрічку транспортера або у відповідну приймальну щонайменше одну аспіраційну колонку 8 для тару. пневмосепарації рослинних і інших домішок, які істотно відрізняються від зерна по аеродинамічних властивостях. Ця колонка 8 (див. Фіг.3 і 4) має рухому стінку 9 для регулювання прохідного перетину, і показані стрілками нижній отвір для випуску очищеного зерна і верхній отвір для виведення суміші повітря і сміття. Аспіраційна колонка 8 може бути підключена до сходу зерна з ситового корпусу 2 або через рухомий вібролоток 10 з віброприводом 11 (див. Фіг.3), або через поворотний лоток 12 (див. Фіг.4). Електродвигун 7 пов'язаний з ситовим корпусом 2 не показаною в цілому клиноопасовою передачею, у якої відомий шків (див. Фіг.5) складається з маточини 13, обода 14 з канавками для клинових ременів і диска 15 і оснащений дебалансним вантажем, що займає сектор від 90° до 120°. Цей дебалансний вантаж включає основу у вигляді такого приливу 16 на диску 15 вказаного відомого шківа, висота якого не менше висоти обода 14 цього шківа, і щонайменше одну знімну накладку 17 на вказаний прилив 16. Фахівцям зрозуміло, що у складі запропонованого зерноочисного сепаратора звичайно використані такі не показані особливо частини, як подовжні і поперечні бруски для розділення сит 4 і 5 на комірки, укладені в ці комірки еластичні кульки для очищення отворів в ситах 4 і 5 від запалих в них твердих домішок, звичайно гвинтові регулятори положення рухомої стінки 9 в аспіраційній колонці 8, регулятори вильоту вібролотка 10 або поворотного лотка 12 в пневмосепарувальний канал аспіраційної колонки 8 і нахилу таких лотків до горизонталі. Описаний сепаратор очищає зерно від механічних домішок в два етапи. На першому етапі зерно з механічними домішками через приймальний патрубок (або патрубки) 3 надходить на сортувальні сита 4, на яких зерно у міру переміщення уздовж них провалюється в отвори, а крупні відносно важкі частинки сходять з сита 4 в лоток для їх виведення з сепаратора. Далі частково очищене зерно рухається до сходу з підсівних сит 5, а велика частина дрібних твердих домішок провалюється крізь отвори і поступає в лоток для їх виведення з сепаратора. Пил, що виникає при цьому, віддаляється з ситового корпусу 2 через аспіраційний патрубок 6. Періодично рами, на яких змонтовані сита 4 і 5, висувають з ситового корпусу 2 і після очищення або заміни сит знов всувають в цей корпус. Просіяне зерно через вібролоток 10 (Фіг.3) або поворотний лоток 12 (Фіг.4) надходить в аспіраційну колонку 8, в якій легковагі домішки (переважно у вигляді рослинних залишків) разом з повітрям виходять через верхній випускний отвір 7 31126 8

Дивитися

Додаткова інформація

Назва патенту англійською

Grain-cleaning separator

Автори англійською

Osychenko Vasyl Ivanovych, Sidletskyi Mykola Dmytrovych

Назва патенту російською

Зерноочистительный сепаратор

Автори російською

Осиченко Василий Иванович, Сидлецкий Николай Дмитриевич

МПК / Мітки

МПК: B07B 1/00

Мітки: сепаратор, зерноочисний
