Установка для змішування і транспортування сумішей

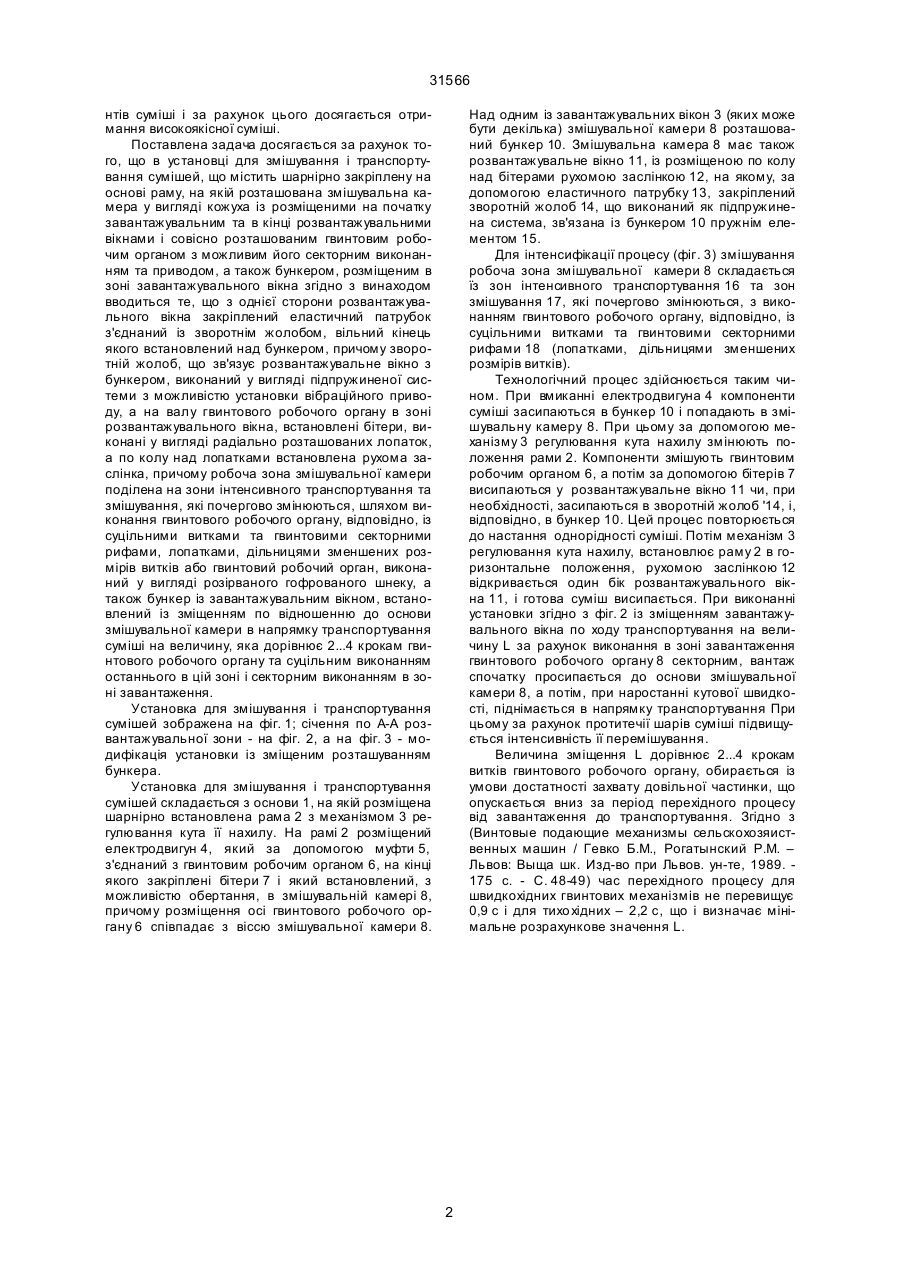

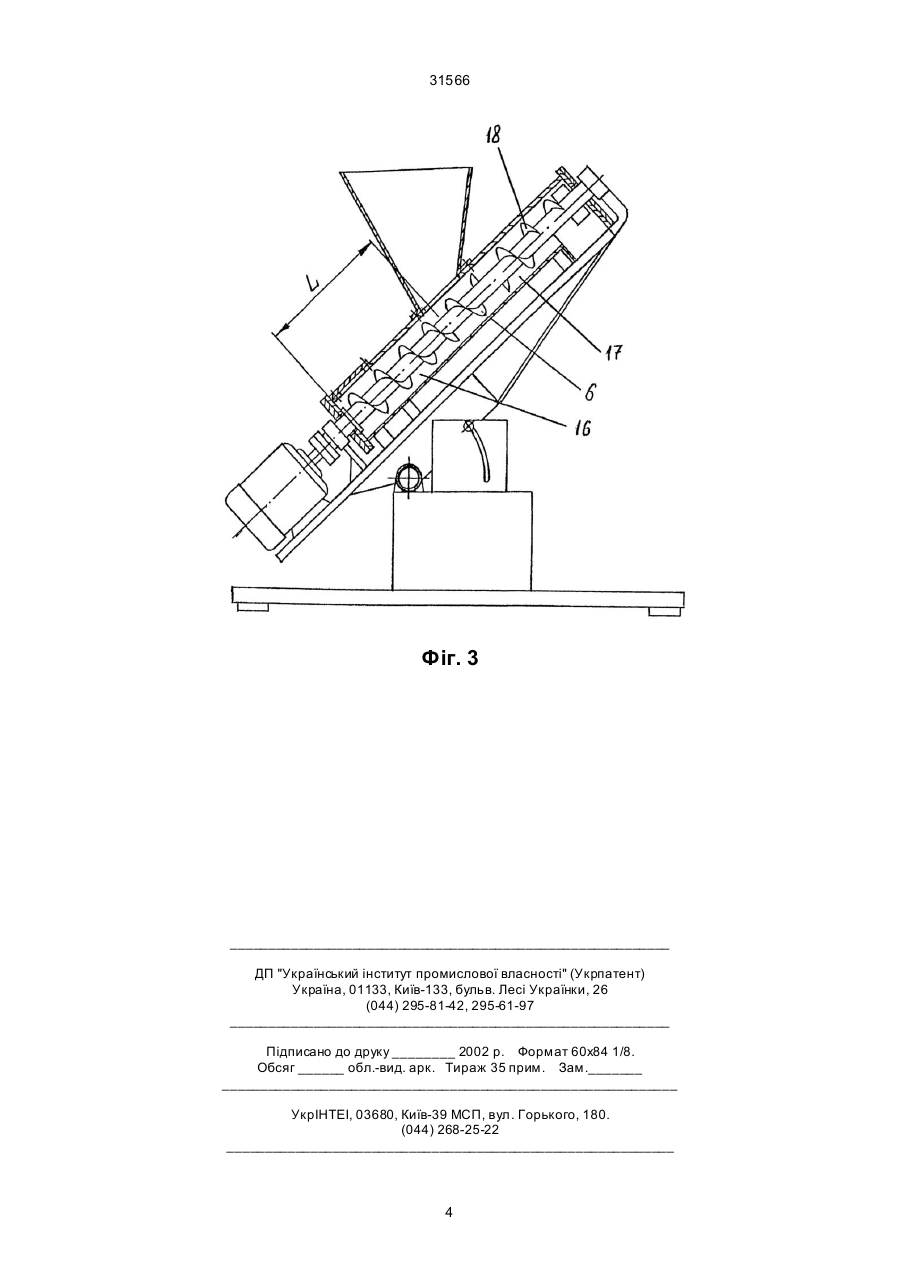

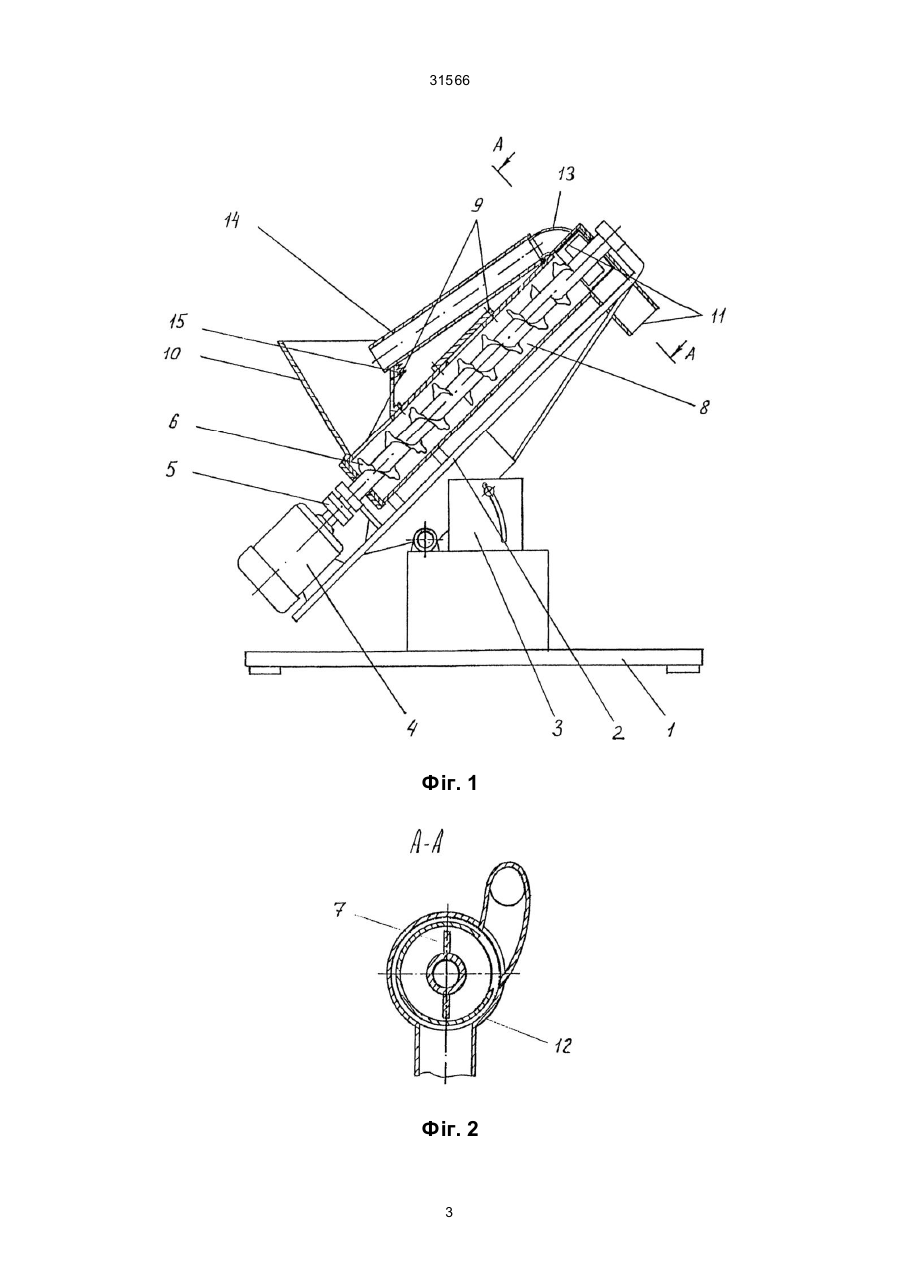

1. Установка для змішування і транспортування сумішей, що містить шарнірно закріплену на основі раму, на якій розташована змішувальна камера у вигляді кожуха із розміщеними на початку завантажувальним та в кінці розвантажувальними вікнами і співвісно розташованим гвинтовим робочим органом з можливим його секторним виконанням та приводом, а також бункером, розміщеним в зоні завантажувального вікна, яка відрізняється тим, що з однієї сторони розвантажувального вікна закріплений еластичний патрубок з'єднаний із зворотнім жолобом, вільний кінець якого встановлений над бункером. 2. Установка по п. 1, яка відрізняється тим, що зворотній жолоб, що зв'язує розвантажувальне вікно з бункером виконаний у вигляді підпружиненої системи з можливістю установки вібраційного приводу. A (54) УСТАНОВКА ДЛЯ ЗМІШУВАННЯ І ТРАНСПОРТУВАННЯ СУМІШЕЙ 31566 нтів суміші і за рахунок цього досягається отримання високоякісної суміші. Поставлена задача досягається за рахунок того, що в установці для змішування і транспортування сумішей, що містить шарнірно закріплену на основі раму, на якій розташована змішувальна камера у вигляді кожуха із розміщеними на початку завантажувальним та в кінці розвантажувальними вікнами і совісно розташованим гвинтовим робочим органом з можливим його секторним виконанням та приводом, а також бункером, розміщеним в зоні завантажувального вікна згідно з винаходом вводиться те, що з однієї сторони розвантажувального вікна закріплений еластичний патрубок з'єднаний із зворотнім жолобом, вільний кінець якого встановлений над бункером, причому зворотній жолоб, що зв'язує розвантажувальне вікно з бункером, виконаний у вигляді підпружиненої системи з можливістю установки вібраційного приводу, а на валу гвинтового робочого органу в зоні розвантажувального вікна, встановлені бітери, виконані у вигляді радіально розташованих лопаток, а по колу над лопатками встановлена рухома заслінка, причому робоча зона змішувальної камери поділена на зони інтенсивного транспортування та змішування, які почергово змінюються, шляхом виконання гвинтового робочого органу, відповідно, із суцільними витками та гвинтовими секторними рифами, лопатками, дільницями зменшених розмірів витків або гвинтовий робочий орган, виконаний у вигляді розірваного гофрованого шнеку, а також бункер із завантажувальним вікном, встановлений із зміщенням по відношенню до основи змішувальної камери в напрямку транспортування суміші на величину, яка дорівнює 2...4 крокам гвинтового робочого органу та суцільним виконанням останнього в цій зоні і секторним виконанням в зоні завантаження. Установка для змішування і транспортування сумішей зображена на фіг. 1; січення по А-А розвантажувальної зони - на фіг. 2, а на фіг. 3 - модифікація установки із зміщеним розташуванням бункера. Установка для змішування і транспортування сумішей складається з основи 1, на якій розміщена шарнірно встановлена рама 2 з механізмом 3 регулювання кута її нахилу. На рамі 2 розміщений електродвигун 4, який за допомогою муфти 5, з'єднаний з гвинтовим робочим органом 6, на кінці якого закріплені бітери 7 і який встановлений, з можливістю обертання, в змішувальній камері 8, причому розміщення осі гвинтового робочого органу 6 співпадає з віссю змішувальної камери 8. Над одним із завантажувальних вікон 3 (яких може бути декілька) змішувальної камери 8 розташований бункер 10. Змішувальна камера 8 має також розвантажувальне вікно 11, із розміщеною по колу над бітерами рухомою заслінкою 12, на якому, за допомогою еластичного патрубку 13, закріплений зворотній жолоб 14, що виконаний як підпружинена система, зв'язана із бункером 10 пружнім елементом 15. Для інтенсифікації процесу (фіг. 3) змішування робоча зона змішувальної камери 8 складається їз зон інтенсивного транспортування 16 та зон змішування 17, які почергово змінюються, з виконанням гвинтового робочого органу, відповідно, із суцільними витками та гвинтовими секторними рифами 18 (лопатками, дільницями зменшених розмірів витків). Технологічний процес здійснюється таким чином. При вмиканні електродвигуна 4 компоненти суміші засипаються в бункер 10 і попадають в змішувальну камеру 8. При цьому за допомогою механізму 3 регулювання кута нахилу змінюють положення рами 2. Компоненти змішують гвинтовим робочим органом 6, а потім за допомогою бітерів 7 висипаються у розвантажувальне вікно 11 чи, при необхідності, засипаються в зворотній жолоб '14, і, відповідно, в бункер 10. Цей процес повторюється до настання однорідності суміші. Потім механізм 3 регулювання кута нахилу, встановлює раму 2 в горизонтальне положення, рухомою заслінкою 12 відкривається один бік розвантажувального вікна 11, і готова суміш висипається. При виконанні установки згідно з фіг. 2 із зміщенням завантажувального вікна по ходу транспортування на величину L за рахунок виконання в зоні завантаження гвинтового робочого органу 8 секторним, вантаж спочатку просипається до основи змішувальної камери 8, а потім, при наростанні кутової швидкості, піднімається в напрямку транспортування При цьому за рахунок протитечії шарів суміші підвищується інтенсивність її перемішування. Величина зміщення L дорівнює 2...4 крокам витків гвинтового робочого органу, обирається із умови достатності захвату дoвільнoї частинки, що опускається вниз за період перехідного процесу від завантаження до транспортування. Згідно з (Винтовые подающие механизмы сельскохозяиственных машин / Гевко Б.М., Рогатынский P.M. – Львов: Выща шк. Изд-во при Львов. ун-те, 1989. 175 с. - С. 48-49) час перехідного процесу для швидкохідних гвинтових механізмів не перевищує 0,9 с і для тихо хідних – 2,2 с, що і визначає мінімальне розрахункове значення L. 2 31566 Фіг. 1 Фіг. 2 3 31566 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
