Установка для нанесення опоряджувальних та інших сумішей

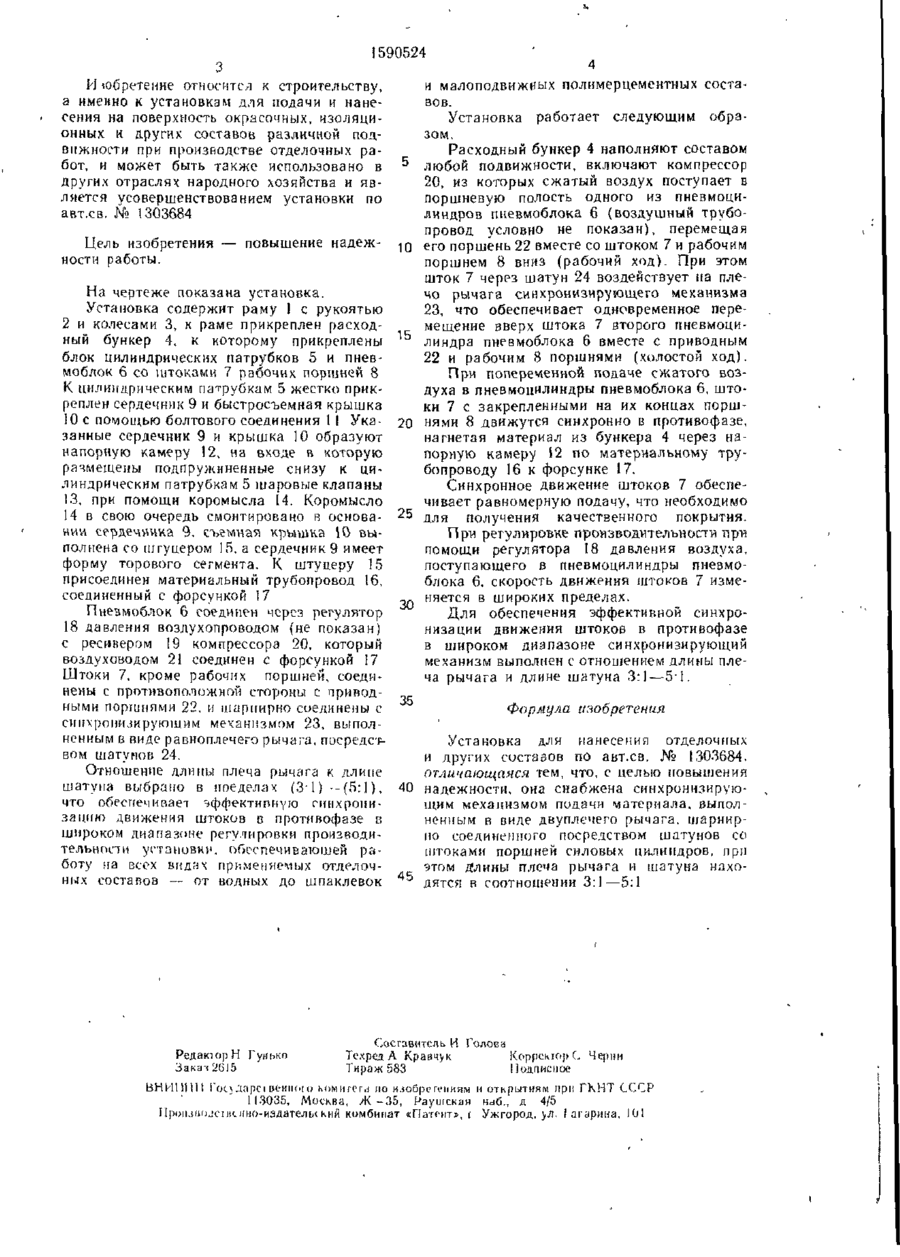

Изобретение относится к области строительства Цель изобретения — повышение надежности работы Установка содержит раму 1 с рукоятью 2 и колесами 3 К раме прикреплен расходный бункер 4, а к нему — блок цилиндрических патрубков 5 и пневмоблок Ь со штоками 7 рабочих поршней 8 Пневмоблок 6 соединен через регулятор 18 давления воздухопроводом с ресивером 19 компрессора 20, который воздуховодом 21 соединен с форсункой 17 Штоки 7 шарнирно соединены с синхронизирующим механизмом 23, выполненным в виде равноплечего рычага, посредством шатунов 24 Отношение длины плеча рычага к длине шатуна выбрано в пределах (3 1) — ( 5 1), что обеспечивает эффективную синхронизацию движения штоков в противофазе Расходный бункер 4 наполняют составом, включают компрессор 20, и воздух поступает в поршневую п о л о т одного из пневмоцилирдров пневмоблока 6, перемещая его поршень 22 вместе со штоком 7 вниз При этом шток 7 через шатун 24 воздействует на плечо рычага синхронизирующего механизма 23, что обеспеччвает одновременное перемещение вверх штока 7 1 ил о Ю П 13 590524 И шбретение относится к строительству, а именно к установкам для подачи и нанесения на поверхность окрасочных, изоляционных и других составов различной подвижности при производстве отделочных работ, и может быть также использовано в других отраслях народного хозяйства и является усовершенствованием установки по авт.св. № 1303684 Цель изобретения ности работы. повышение надеж 5 10 На чертеже показана установка. Установка содержит раму 1 с рукоятью 2 и колесами 3, к раме прикреплен расходный бункер 4, к которому прикреплены блок цилиндрических патрубков 5 и пневмоблок 6 со штоками 7 рабочих поршней 8 К цилиндрическим патрубкам 5 жестко прикреплен сердечник 9 и быстросъемная крышка 10 с помощью болтового соединения 1 1 Ука- 20 занные сердечник 9 и крышка 10 образуют напорную камеру 12, на входе в которую размещены подпружиненные снизу к цилиндрическим патрубкам 5 шаровые клапаны 13, при помощи коромысла 14. Коромысло 14 в свою очередь смонтировано в основа- 25 нии сердечника 9, съемная крышка 10 выполнена со штуцером 15, а сердечник 9 имеет форму торового сегмента. К штуцеру 15 присоединен материальный трубопровод 16, соединенный с форсункой 17 н малоподвижных полимерцементных составов. Установка работает следующим образом. Расходный бункер 4 наполняют составом любой подвижности, включают компрессор 20, из которых сжатый воздух поступает в поршневую полость одного из пневмоцилиндров гшевмоблока 6 {воздушный трубопровод условно не показан), перемещая его поршень 22 вместе со штоком 7 и рабочим поршнем 8 вниз (рабочий ход). При этом шток 7 через шатун 24 воздействует на плечо рычага синхронизирующего механизма 23, что обеспечивает одновременное перемещение вверх штока 7 второго пневмоцилиндра пневмоблока 6 вместе с приводным 22 и рабочим 8 поршнями (холостой ход). При попеременной подаче сжатого воздуха в пневмоцилиндры пневмоблока 6, штоки 7 с закрепленными на их концах поршнями 8 движутся синхронно в противофазе, нагнетая материал из бункера 4 через напорную камеру 12 по материальному трубопроводу 16 к форсунке 17. Синхронное движение штоков 7 обеспечивает равномерную подачу, что необходимо для получения качественного покрытия. При регулировке производительности при помощи регулятора 18 давления воздуха, поступающего в пневмоцилиндры пневмоблока 6, скорость движения штоков 7 изменяется в широких пределах. Для обеспечения эффективной синхронизации движения штоков в противофазе в широком диапазоне синхронизирующий механизм выполнен с отношением длины плеча рычага и длине шатуна 3:1—5-1. Пнезмоблок 6 соединен через регулятор 30 18 давления воздухопроводом (не показан) с ресивером І9 компрессора 20, который воздуховодом 21 соединен с форсункой 17 Штоки 7, кроме рабочих поршней, соединены с противоположной стороны с приводными поршнями 22, и шариирно соединены с 35 Формула изобретения синхронизирующим механизмом 23, выполненным в виде равноплечего рычага, посредстУстановка для нанесения отделочных вом шатунов 24. и других составов по авт.св. № 1303684, Отношение длины плеча рычага к длине отличающаяся тем, что, с целью повышения шатуна выбрано в ппеделах (3-1) --(5:1), 40 надежности, она снабжена синхронизируючто обеспечивает эффективную синхронищим механизмом подачи материала, выползацию движения штоков в противофазе с ненным в виде двуплечего рычага, шарниршироком диапазоне регулировки производино соединенного посредством шатунов со тельности установки, обеспечивающей раштоками поршней силовых цилиндров, при боту на всех видах применяемых отделочэтом Длины плеча рычага и шатуна нахо4 5 ных составов — от водных до шпаклевок дятся в соотношении 3:1—5:1 Редактор Н Гунько Закач2615 Составитель И Голова Техред А Кравчук Корректор С Черни Тираж 583 Подписное ВНИППП Гос\ дара вокіюі о комитета по изобретениям и открытиям при ГКНТ СССР 1 13035, Москва, Ж -35, Раушская наб., д 4/5 Иромлииспкнно-издателыкий комбинат «Патент», і Ужгород, ул. і агарииа, 101
