Пристрій для охоронної сигналізації

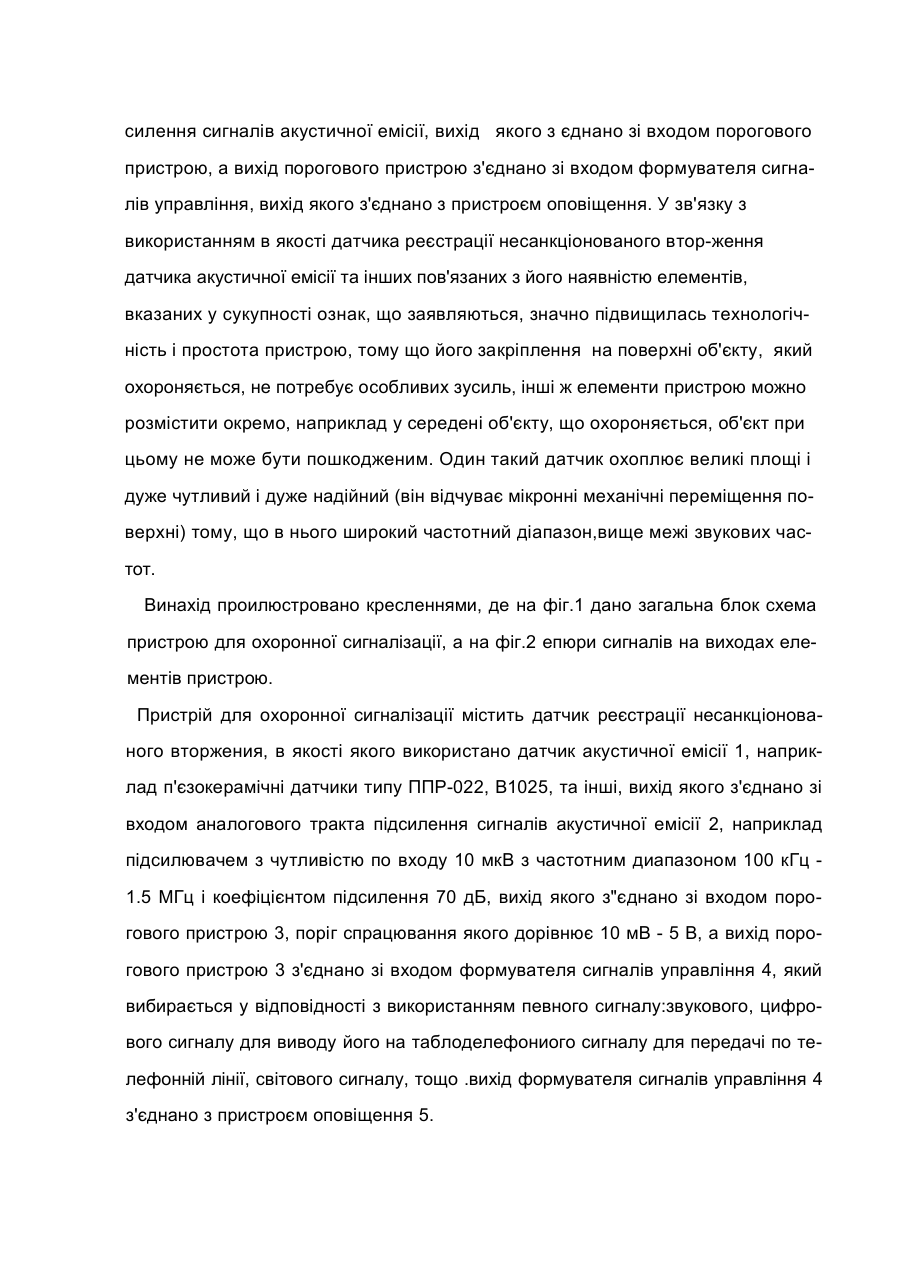

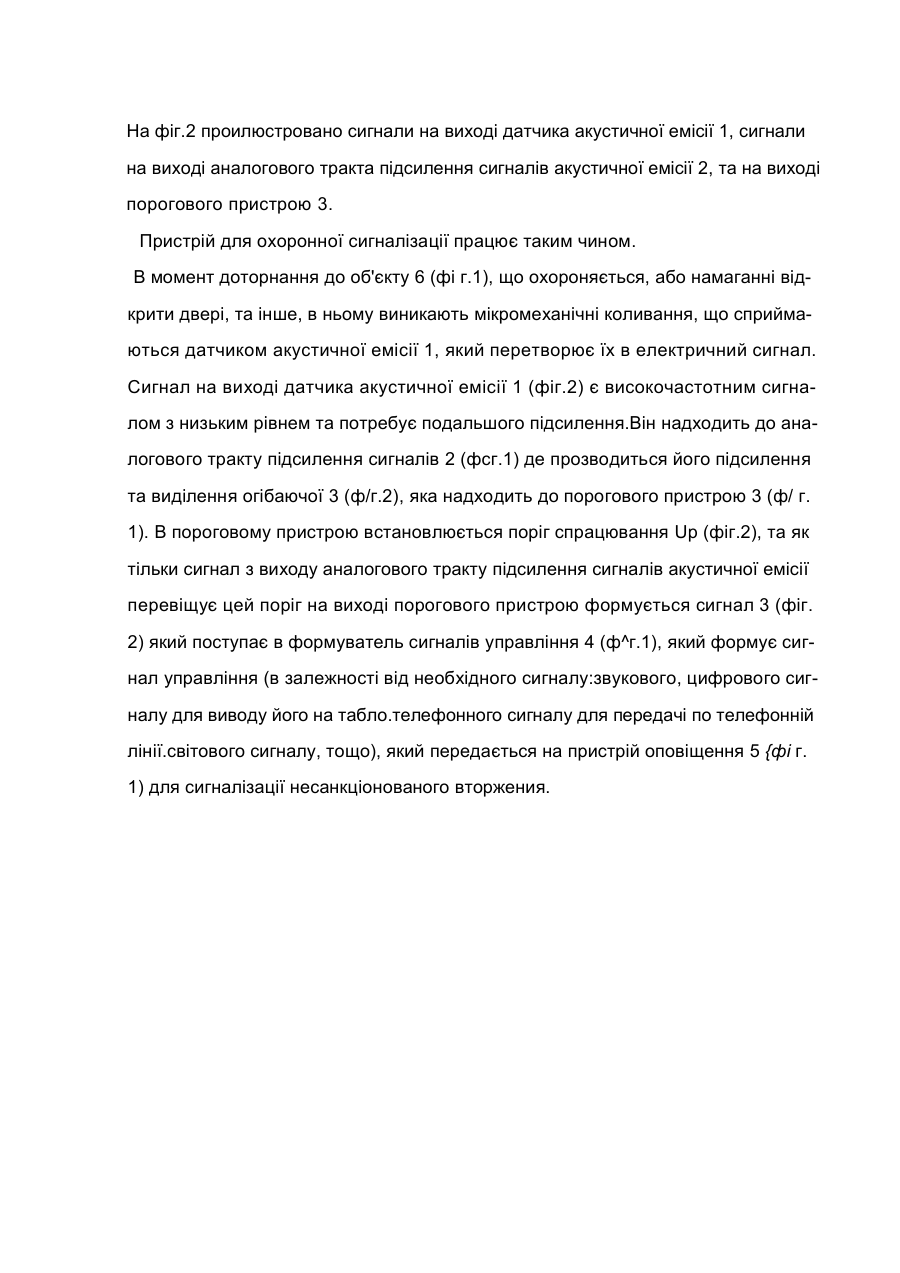

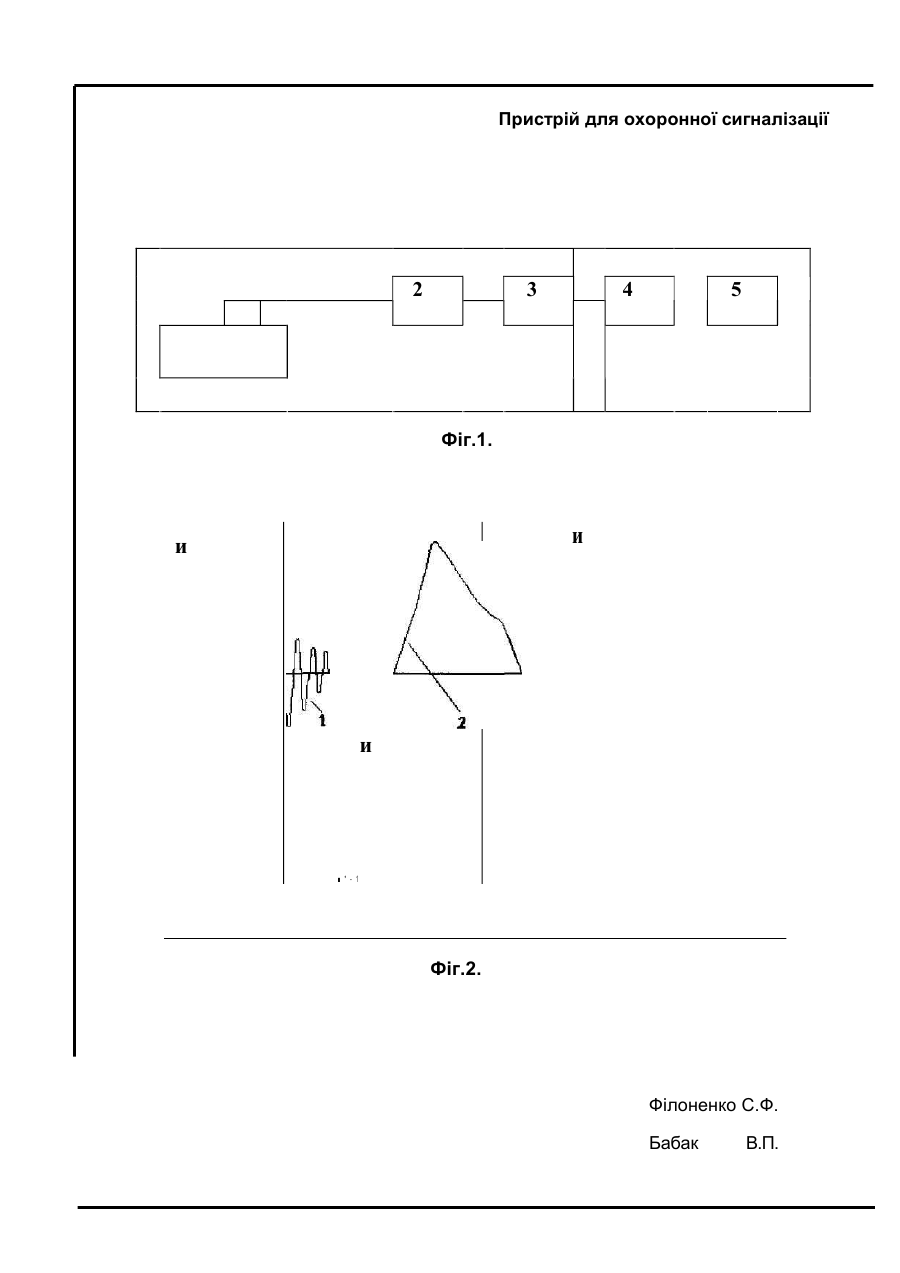

/ГVI ДГ/f MtfJC6 G08B 13/22, Пристрій для охоронної сигналізації Винахід відноситься до захисту будьяких об'єктів від несанкціонованого проникнення і забезпечує збереження різних цінностей або документів. Відомий, найбільш близький за технічною суттю до пристрою, що заявляється, є пристрій для охоронної сигналізації (див. Заявка РФ № 93036293/09 M.toi.6G08B 13/22, опубл. БИ № 3, 1997 г) що містить датчик реєстрації несанкціонованного вторжения , який розміщують у зоні збереження у вигляді покриття з встановленним на його внутрішній стороні токоз'ємниками і розміщений на основі зони, що охороняється, датчик положення покриття, причому датчик реєстрації несанкціонованого вторжения зв'язано з пристроєм сповіщення. Недоліками цього і подібних йому пристроїв є громоздкість, тому що необхідно наносити покриття на досить великій площині, наприклад, по периметру об'єкту, що охороняється, складність і дороговизна такої установки покриття особливо при великих поверхнях по причині неможливості їх повного і надійного перекриття; низький диапазон сигналів, що реєструються, а внаслідок цього низька чутливість пристрою; крім того не на де який об'єкт можна наносити покриття, можливість його пошкодження. В основу винахода поставлено задачу такого вдосконалення пристрою для охоронної сигналізації, при якому за рахунок введення в нього датчика акустичної емісії І зміни зв'язків між елементами пристрою, забезпечується спрощення пристрою, покращення його технологічності, підвищення чутливості пристрою і виключення пошкодження його поверхні. Для рішення цієї задачі у пристрої для охоронної сигналізації, що містить датчик реєстрації несанкціонованного вторження зв'заний з пристроєм сповіщення, згідно винаходу, в якості датчика несанкціонованого вторження використано датчик акустичної емісії, вихід якого з'єднано зі входом аналогового тракта лід силення сигналів акустичної емісії, вихід якого з єднано зі входом порогового пристрою, а вихід порогового пристрою з'єднано зі входом формувателя сигналів управління, вихід якого з'єднано з пристроєм оповіщення. У зв'язку з використанням в якості датчика реєстрації несанкціонованого втор-ження датчика акустичної емісії та інших пов'язаних з його наявністю елементів, вказаних у сукупності ознак, що заявляються, значно підвищилась технологічність і простота пристрою, тому що його закріплення на поверхні об'єкту, який охороняється, не потребує особливих зусиль, інші ж елементи пристрою можно розмістити окремо, наприклад у середені об'єкту, що охороняється, об'єкт при цьому не може бути пошкодженим. Один такий датчик охоплює великі площі і дуже чутливий і дуже надійний (він відчуває мікронні механічні переміщення поверхні) тому, що в нього широкий частотний діапазон,вище межі звукових частот. Винахід проилюстровано кресленнями, де на фіг.1 дано загальна блок схема пристрою для охоронної сигналізації, а на фіг.2 епюри сигналів на виходах елементів пристрою. Пристрій для охоронної сигналізації містить датчик реєстрації несанкціонованого вторжения, в якості якого використано датчик акустичної емісії 1, наприклад п'єзокерамічні датчики типу ППР-022, В1025, та інші, вихід якого з'єднано зі входом аналогового тракта підсилення сигналів акустичної емісії 2, наприклад підсилювачем з чутливістю по входу 10 мкВ з частотним диапазоном 100 кГц 1.5 МГц і коефіцієнтом підсилення 70 дБ, вихід якого з"єднано зі входом порогового пристрою 3, поріг спрацювання якого дорівнює 10 мВ - 5 В, а вихід порогового пристрою 3 з'єднано зі входом формувателя сигналів управління 4, який вибирається у відповідності з використанням певного сигналу:звукового, цифрового сигналу для виводу його на таблоделефониого сигналу для передачі по телефонній лінії, світового сигналу, тощо .вихід формувателя сигналів управління 4 з'єднано з пристроєм оповіщення 5. На фіг.2 проилюстровано сигнали на виході датчика акустичної емісії 1, сигнали на виході аналогового тракта підсилення сигналів акустичної емісії 2, та на виході порогового пристрою 3. Пристрій для охоронної сигналізації працює таким чином. В момент доторнання до об'єкту 6 (фі г.1), що охороняється, або намаганні відкрити двері, та інше, в ньому виникають мікромеханічні коливання, що сприймаються датчиком акустичної емісії 1, який перетворює їх в електричний сигнал. Сигнал на виході датчика акустичної емісії 1 (фіг.2) є високочастотним сигналом з низьким рівнем та потребує подальшого підсилення.Він надходить до аналогового тракту підсилення сигналів 2 (фсг.1) де прозводиться його підсилення та виділення огібаючої 3 (ф/г.2), яка надходить до порогового пристрою 3 (ф/ г. 1). В пороговому пристрою встановлюється поріг спрацювання Up (фіг.2), та як тільки сигнал з виходу аналогового тракту підсилення сигналів акустичної емісії перевіщує цей поріг на виході порогового пристрою формується сигнал 3 (фіг. 2) який поступає в формуватель сигналів управління 4 (ф^г.1), який формує сигнал управління (в залежності від необхідного сигналу:звукового, цифрового сигналу для виводу його на табло.телефонного сигналу для передачі по телефонній лінії.світового сигналу, тощо), який передається на пристрій оповіщення 5 {фі г. 1) для сигналізації несанкціонованого вторжения. Пристрій для охоронної сигналізації 2 3 4 5 Фіг.1. и и и * - 1 Фіг.2. Філоненко С.Ф. Бабак В.П.
