Пристрій для чищення внутрішньоі поверхні трубопроводу
Номер патенту: 16954
Опубліковано: 29.08.1997
Автори: Дунаевський Леонід Маркович, Калінин Віктор Костянтинович
Формула / Реферат
1. Устройство для очистки внутренней поверхности трубопровода по авт.св. № 1248680, отличающееся тем, что, с целью повышения качества очистки, скребковая оболочка и торцовые заглушки выполнены из теплопроводного материала и соединены между собой с возможностью теплового контакта, а в полости гофрированного рукава размещено средство для увеличения давления при нагревании в виде легкоиспаряющегося жидкого агента, при этом средство для наполнения надувной оболочки выполнено в виде ниппеля.
2. Устройство по п.1, отличающееся тем, что в полости надувной оболочки на заглушках установлены теплосъемные элементы.
3. Устройство по пп.І и 2, отличающееся тем, что теплосъемные элементы выполнены в виде ребер или тепловых труб.
Текст

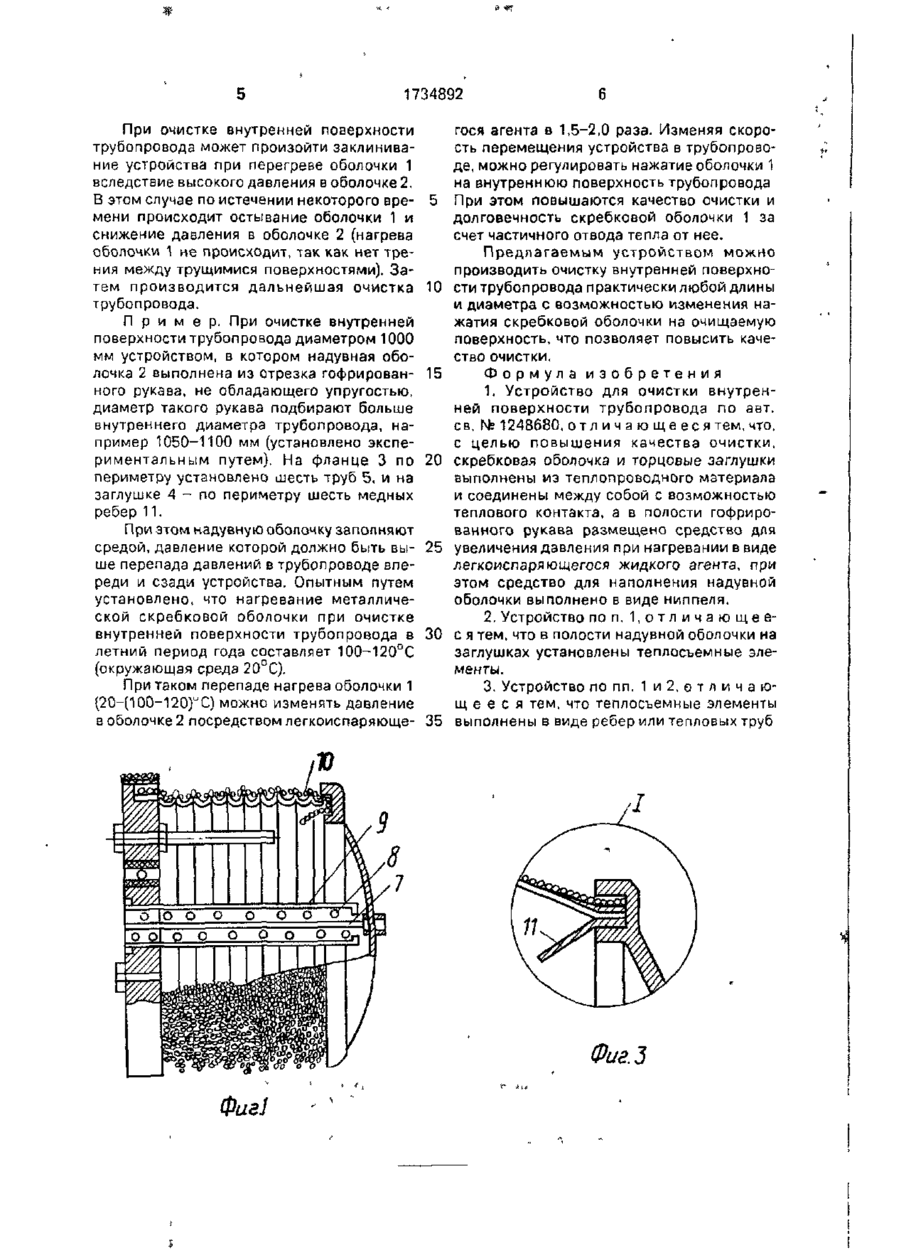

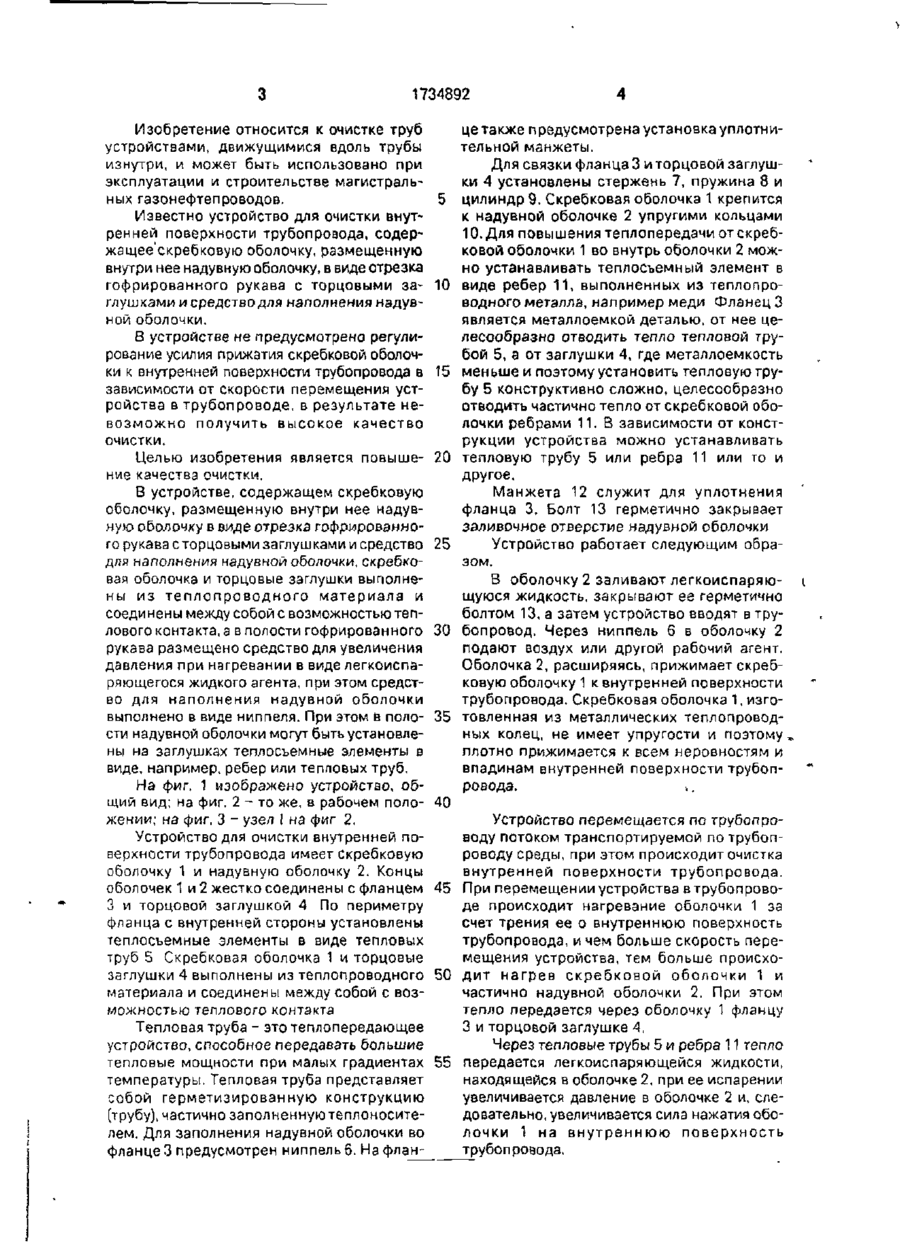

СОЮЗ СОВЕТСКИ* СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (П) (19) (51)5 В 08 В 9/04 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61)1248680 (21)4843754/12 (22) 27 06 90 (46)23 05 92 5 юл № 19 (57) Использование очистка магистральных нефтегазопроводов Сущность изобретения устройство содержит скребковую оболочку 1 и надувную оболочку 2, полость которой частично заполнена легкоиспаряющейся жидкостью При перемещении устройства по трубопроводу скребковая оболочка 1 нагревается Тепло передается по теплопередающим элементам 4 и 3 легкоиспаряющейся жидкости, при этом давление в полости оболочки 2 повышается и увеличивается усилие прижатия скребковой оболочки 1 к трубопроводу. Таким образом усилие прижатия скребков зависит от скорости перемещения устройства в трубопроводе 2 з л ф-лы, 3 ил (71) Научно-исследовательский и проектноконструкторский институт автоматизированных систем управления транспортом газа (72) Л М Дунаевский и В К Калинин (53)628 314 2(088 8) (56) Авторское свидетельство СССР №1248680, кл В 08 В 9/04 1985 (54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВНУТРЕННЕЙ ПОВЕРХНОСТИ ТРУБОПРОВОДА 00 Фиг 2 ,Т| f it?, ^ І •і. J t \ 1734892 Изобретение относится к очистке труб устройствами, движущимися вдоль трубы изнутри, и может быть использовано при эксплуатации и строительстве магистральных газонефтепроводов. Известно устройство для очистки внутренней поверхности трубопровода, содержащее'скребковую оболочку, размещенную внутри нее надувную оболочку, в виде отрезка гофрированного рукава с торцовыми заглушками и средство для наполнения надувной оболочки. В устройстве не предусмотрено регулирование усилия прижатия скребковой оболочки к внутренней поверхности трубопровода в зависимости от скорости перемещения устройства в трубопроводе, в результате невозможно получить высокое качество очистки. Целью изобретения является повышение качества очистки. В устройстве, содержащем скребковую оболочку, размещенную внутри нее надувную оболочку в виде отрезка гофрированного рукава с торцовыми заглушками и средство для наполнения надувной оболочки, скребковая оболочка и торцовые заглушки выполнены из т е п л о п р о в о д н о г о материала и соединены между собой с возможностью теплового контакта, а в полости гофрированного рукава размещено средство для увеличения давления при нагревании в виде легкоиспаряющегося жидкого агента, при этом средство для наполнения надувной оболочки выполнено в виде ниппеля. При этом в полости надувной оболочки могут быть установлены на заглушках теплосъемные элементы в виде, например, ребер или тепловых труб. На фиг. 1 изображено устройство, общий вид; на фиг. 2 - то же, в рабочем положении; на фиг. 3 - узел I на фиг 2. Устройство для очистки внутренней поверхности трубопровода имеет скребковую оболочку 1 и надувную оболочку 2. Концы оболочек 1 и 2 жестко соединены с фланцем 3 и торцовой заглушкой 4 По периметру фланца с внутренней стороны установлены теплосъемные элементы в виде тепловых труб 5 Скребковая оболочка 1 и торцовые заглушки 4 выполнены из теплопроводного материала и соединены между собой с возможностью теплового контакта Тепловая труба - это теплопередающее устройство, способное передавать большие тепловые мощности при малых градиентах температуры. Тепловая труба представляет собой герметизированную конструкцию [трубу), частично заполненную теплоносителем. Для заполнения надувной оболочки во фланце 3 предусмотрен ниппель 6. На флан 5 10 15 20 25 30 35 це также предусмотрена установка уплотнительной манжеты. Для связки фланца 3 и торцовой заглушки 4 установлены стержень 7, пружина 8 и цилиндр 9. Скребковая оболочка 1 крепится к надувной оболочке 2 упругими кольцами 10. Для повышения теплопередачи от скребковой оболочки 1 во внутрь оболочки 2 можно устанавливать теплосъемный элемент в виде ребер 11, выполненных из теплопроводного металла, например меди Фланец 3 является металлоемкой деталью, от нее целесообразно отводить тепло тепловой трубой 5, а от заглушки 4, где металлоемкость меньшей поэтому установить тепловую трубу 5 конструктивно сложно, целесообразно отводить частично тепло от скребковой оболочки ребрами 11. В зависимости от конструкции устройства можно устанавливать тепловую трубу 5 или ребра 11 или то и другое. Манжета 12 служит для уплотнения фланца 3. Болт 13 герметично закрывает заливочное отверстие надувной оболочки Устройство работает следующим образом. В оболочку 2 заливают легкоиспаряющуюся жидкость, закрывают ее герметично болтом 13, а затем устройство вводят в трубопровод. Через ниппель 6 в оболочку 2 подают воздух или другой рабочий агент. Оболочка 2, расширяясь, прижимает скребковую оболочку 1 к внутренней поверхности трубопровода. Скребковая оболочка 1, изготовленная из металлических теплопроводных колец, не имеет упругости и поэтому плотно прижимается к всем неровностям и впадинам внутренней поверхности трубопровода. V. 40 Устройство перемещается по трубопроводу потоком транспортируемой по трубопроводу среды, при этом происходит очистка внутренней поверхности трубопровода. 45 При перемещении устройства в трубопроводе происходит нагревание оболочки 1 за счет трения ее о внутреннюю поверхность трубопровода, и чем больше скорость перемещения устройства, тем больше происхо50 дит нагрев с к р е б к о в о й оболочки 1 и частично надувной оболочки 2. При этом тепло передается через оболочку 1 фланцу 3 и торцовой заглушке 4. Через тепловые трубы 5 и ребра 11 тепло 55 передается легкоиспаряющейся жидкости, находящейся в оболочке 2, при ее испарении увеличивается давление в оболочке 2 и, следовательно, увеличивается сила нажатия оболочки 1 на в н у т р е н н ю ю поверхность трубопроаода. 1734892 При очистке внутренней поверхности трубопровода может произойти заклинивание устройства при перегреве оболочки 1 вследствие высокого давления в оболочке 2. В этом случае по истечении некоторого времени происходит остывание оболочки 1 и снижение давления в оболочке 2 (нагрева оболочки 1 не происходит, так как нет трения между трущимися поверхностями). Затем производится дальнейшая очистка трубопровода. П р и м е р . При очистке внутренней поверхности трубопровода диаметром 1000 мм устройством, в котором надувная оболочка 2 выполнена из отрезка гофрированного рукава, не обладающего упругостью, диаметр такого рукава подбирают больше внутреннего диаметра трубопровода, например 1050-1100 мм (установлено экспериментальным путем). На фланце 3 по периметру установлено шесть труб 5, и на заглушке 4 - по периметру шесть медных ребер 11. При этом надувную оболочку заполняют средой, давление которой должно быть выше перепада давлений в трубопроводе впереди и сзади устройства. Опытным путем установлено, что нагревание металлической скребковой оболочки при очистке внутренней поверхности трубопровода в летний период года составляет 100-120°С (окружающая среда 20°С). При таком перепаде нагрева оболочки 1 (20~{100~120)иС) можно изменять давление в оболочке 2 посредством легкоиспаряюще 5 10 15 20 25 30 35 гося агента в 1,5-2,0 раза. Изменяя скорость перемещения устройства в трубопроводе, можно регулировать нажатие оболочки 1 на внутреннюю поверхность трубопровода При этом повышаются качество очистки и долговечность скребковой оболочки 1 за счет частичного отвода тепла от нее. Предлагаемым устройством можно производить очистку внутренней поверхности трубопровода практически любой длины и диаметра с возможностью изменения нажатия скребковой оболочки на очищаемую поверхность, что позволяет повысить качество очистки. Формула изобретения 1. Устройство для очистки внутренней поверхности трубопровода по авт. св. I f 1248680, о т л и ч а ю щ е е с я тем, что, Se с целью повышения качества очистки, скребковая оболочка и торцовые заглушки выполнены из теплопроводного материала и соединены между собой с возможностью теплового контакта, а в полости гофрированного рукава размещено средство для увеличения давления при нагревании в виде легкоиспаряющегося жидкого агента, при этом средство для наполнения надувной оболочки выполнено в виде ниппеля. 2. Устройство по п. 1 , о т л и ч а ю щ е е с я тем, что в полости надувной оболочки на заглушках установлены теплосъемные элементы. 3. Устройство по пп. 1 и 2 , о т л и ч а ю щ е е с я тем, что теплосъемные элементы выполнены в виде ребер или тепловых труб Фие.З Фиг! 1734892 20 30 35 40 50 Редактор И.Шулла Составитель Е.Стругальский Техред М.Моргентад Корректор М.Пожо Заказ 1770 . Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for cleaning internal surface of pipeline
Автори англійськоюDunaevskyi Leonid Markovych, Kalynin Viktor Kostiantynovych
Назва патенту російськоюУстройство для очистки внутренней поверхности трубопровода
Автори російськоюДунаевский Леонид Маркович, Калинин Виктор Константинович
МПК / Мітки
МПК: B08B 9/04
Мітки: чищення, внутрішньоі, трубопроводу, поверхні, пристрій
