Спринклерний зрошувач

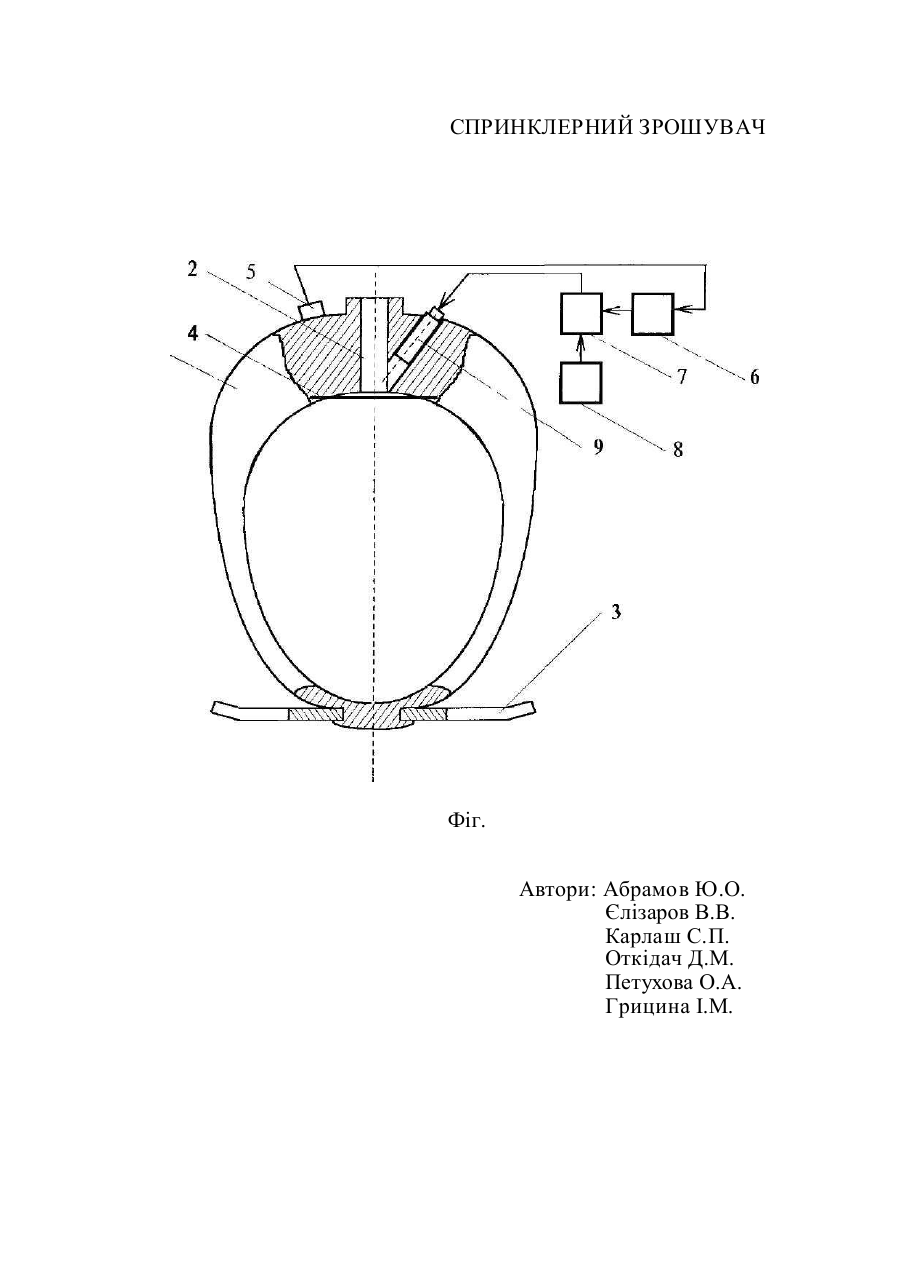

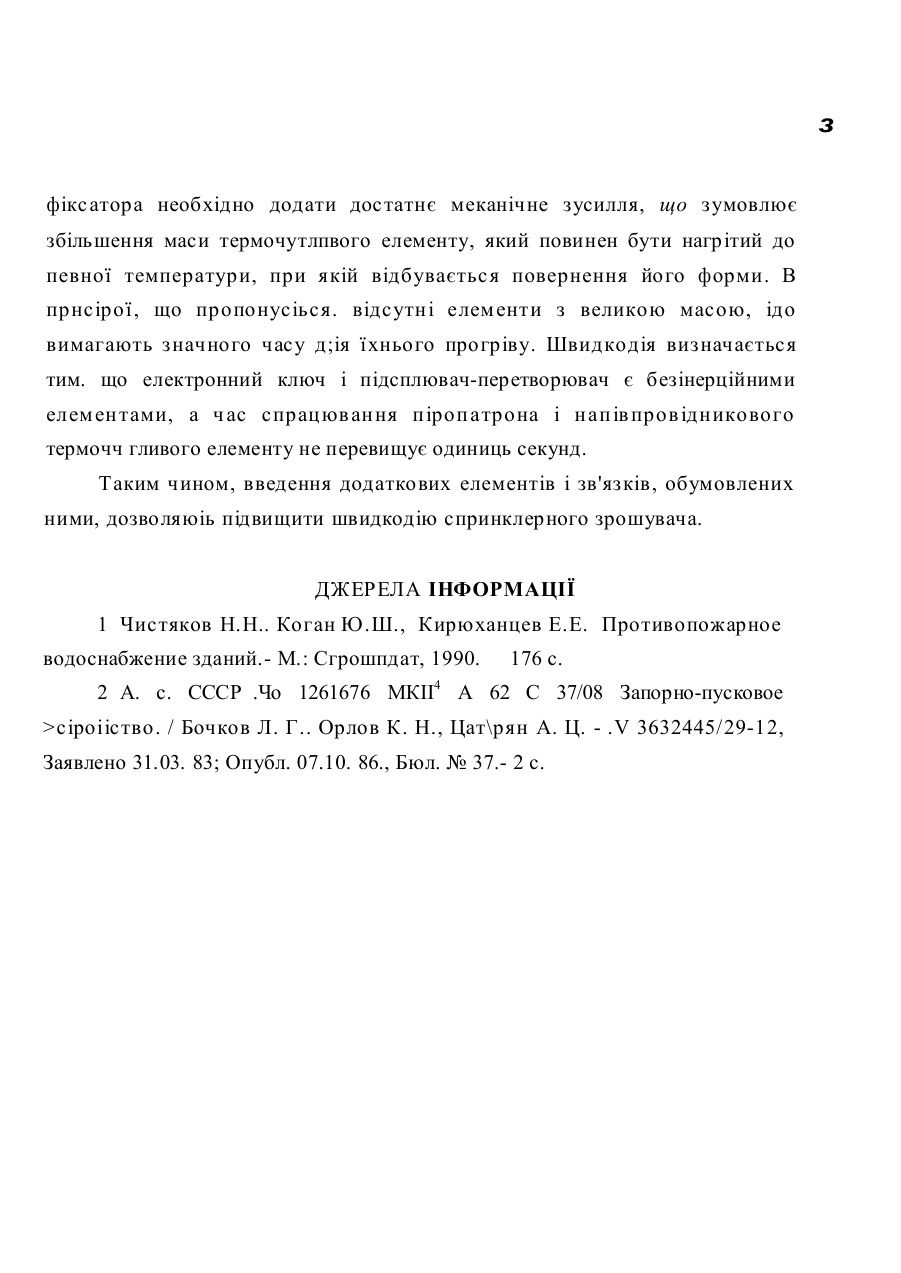

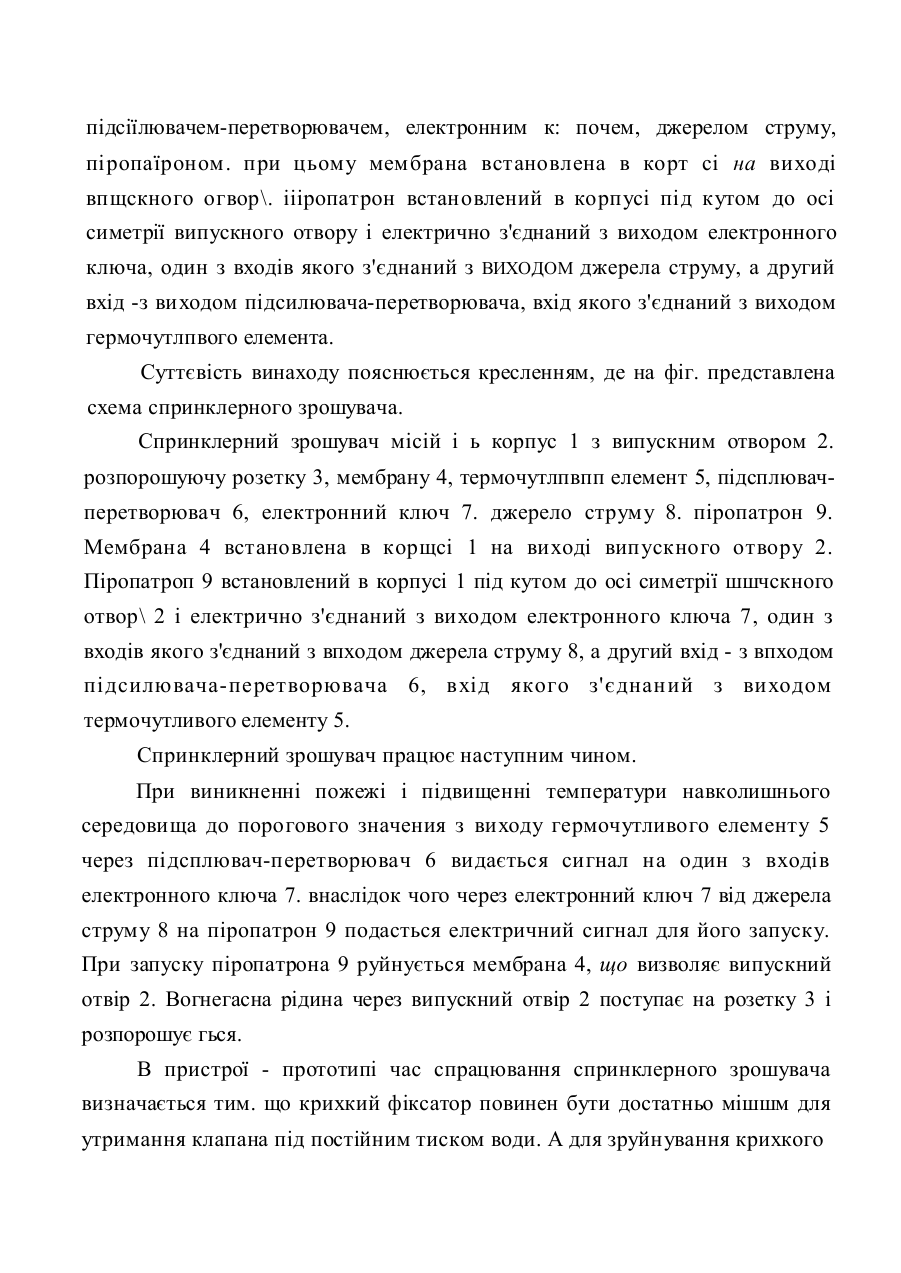

МПК в Л 62 С 37/08 СИРИНКЛЕРНІІГПРОШУВЛЧ Винахід належить до пожежної техніки, а саме до спринклерних зрошувачів. Відомий спринклерний зрошувач [1], що містить корпус з випускним отвором і розпорошуючу розетку, а також легкоплавкий замок, засіб контролю стану спринклерної о зрошувача і подачі автоматичного сигналу для теку пожежного насоса при розтинанні спринклерного зрошувача, резистори, контакти, що перемикаються, керуючі тяги, корпус засобу контролю у вигляді двох півдпеків, герконовнй контакт, а також керуючий маїніт. Недоліком спринклерного зрошувача є мала швидкодія. З відомих, найбільш близьким по технічній суттєвості щодо заявляемого, є спринклерний зрошувач [2], що містить корпус з випускним отвором і розпорошуючу розетку, а також клапан, фіксатор, термочутлпвпй елемент та джерело струму. При цьому, вихідний отвір перекритий клапаном, идо зафіксований крихким фіксатором, виконаним у вигляді пустотілого циліндра. Засіб для зруйнування фіксатора вкшочас термочутливий елемент, з'єднаний електричним ланцюгом до джерела струму. Недоліком спринклерного зрошувача, обраного у виїляді протопіп}, є обмежена швидкодія, зумовлена тим, що для утримання клапана, який знаходиться під постійним тиском водії, крихкий фіксатор, виконаний у вигляді пустотілого циліндра, повинен мати міцні стінки, для зруйнування яких використовує [ься термоч\ ілпвий елемент з матеріалу з ефектом пам'яті форми, що повинен мати велику масу, що приводить до збільшення часу його прогріву, а отже обмежує швидкодію спринклерного зрошувача. До основи винаходу поставлена задача збільшення швидкодії ; спринклерного зрошувача. ' Поставлена задача досягається тим, що спринклерний зрошувач, п\о містить корпус з випускним отвором і розпорошуючу розетку, згідно винаходу додатково споряджений мембраною, термочутлпвим елементом, підсіїлювачем-перетворювачем, електронним к: почем, джерелом струму, піропаїроном. при цьому мембрана встановлена в корт сі на виході впщскного огвор\. іііропатрон встановлений в корпусі під кутом до осі симетрії випускного отвору і електрично з'єднаний з виходом електронного ключа, один з входів якого з'єднаний з ВИХОДОМ джерела струму, а другий вхід -з виходом підсилювача-перетворювача, вхід якого з'єднаний з виходом гермочутлпвого елемента. Суттєвість винаходу пояснюється кресленням, де на фіг. представлена схема спринклерного зрошувача. Спринклерний зрошувач місій і ь корпус 1 з випускним отвором 2. розпорошуючу розетку 3, мембрану 4, термочутлпвпп елемент 5, підсплювачперетворювач 6, електронний ключ 7. джерело струму 8. піропатрон 9. Мембрана 4 встановлена в корщсі 1 на виході випускного отвору 2. Піропатроп 9 встановлений в корпусі 1 під кутом до осі симетрії шшчскного отвор\ 2 і електрично з'єднаний з виходом електронного ключа 7, один з входів якого з'єднаний з впходом джерела струму 8, а другий вхід - з впходом підсилювача-перетворювача 6, вхід якого з'єднаний з виходом термочутливого елементу 5. Спринклерний зрошувач працює наступним чином. При виникненні пожежі і підвищенні температури навколишнього середовища до порогового значения з виходу гермочутливого елементу 5 через підсплювач-перетворювач 6 видається сигнал на один з входів електронного ключа 7. внаслідок чого через електронний ключ 7 від джерела струму 8 на піропатрон 9 подасться електричний сигнал для його запуску. При запуску піропатрона 9 руйнується мембрана 4, що визволяє випускний отвір 2. Вогнегасна рідина через випускний отвір 2 поступає на розетку 3 і розпорошує гься. В пристрої - прототипі час спрацювання спринклерного зрошувача визначається тим. що крихкий фіксатор повинен бути достатньо мішшм для утримання клапана під постійним тиском води. А для зруйнування крихкого з фіксатора необхідно додати достатнє меканічне зусилля, що зумовлює збільшення маси термочутлпвого елементу, який повинен бути нагрітий до певної температури, при якій відбувається повернення його форми. В прнсірої, що пропонусіься. відсутні елем енти з великою масою, ідо вимагають значного часу д;ія їхнього прогріву. Швидкодія визначається тим. що електронний ключ і підсплювач-перетворювач є безінерційними елем ентами, а ч ас спрацюв ання піропатрона і напів пров ідникового термочч гливого елементу не перевищує одиниць секунд. Таким чином, введення додаткових елементів і зв'язків, обумовлених ними, дозволяюіь підвищити швидкодію спринклерного зрошувача. ДЖЕРЕЛА ІНФОРМАЦІЇ 1 Чистяков Н.Н.. Коган Ю.Ш., Кирюханцев Е.Е. Противопожарное водоснабжение зданий.- М.: Сгрошпдат, 1990. 176 с. 2 А. с. СССР .Чо 1261676 МКІІ4 А 62 С 37/08 Запорно-пусковое >сіроііство. / Бочков Л. Г.. Орлов К. Н., Цат\рян А. Ц. - .V 3632445/29-12, Заявлено 31.03. 83; Опубл. 07.10. 86., Бюл. № 37.- 2 с. СПРИНКЛЕРНИЙ ЗРОШУВАЧ Фіг. Автори: Абрамов Ю.О. Єлізаров В.В. Карлаш С.П. Откідач Д.М. Петухова О.А. Грицина І.М.
