Лічильник ампер-годин
Номер патенту: 30001
Опубліковано: 15.11.2000
Автори: Кошовий Миколай Дмитрович, Михайлов Андрій Георгійович
Формула / Реферат
Лічильник ампергодин, що містить реверсивний лічильник імпульсів, розряди якого з'єднані з виходом пристрою, і трансформатор постійного струму, на осерді якого розташовані первинна і повторна обмотки, який відрізняється тим, що в нього введені чотири послідовно з'єднаних логічних елементи "HE", два підсумовуючих елементи, генератор опорних імпульсів і конденсатор, причому повторна обмотка трансформатора струму підключена до виходів першого і другого логічних елементів, а її середня точка з'єднана з джерелом живлення, конденсатор під'єднаний до входу першого і виходу другого логічних елементів, виходи третього і четвертого логічних елементів з'єднані відповідно з першими входами підсумовуючих елементів, другі входи яких під'єднані до генератора опорних імпульсів, а виходи - до входів реверсивного лічильника.
Текст

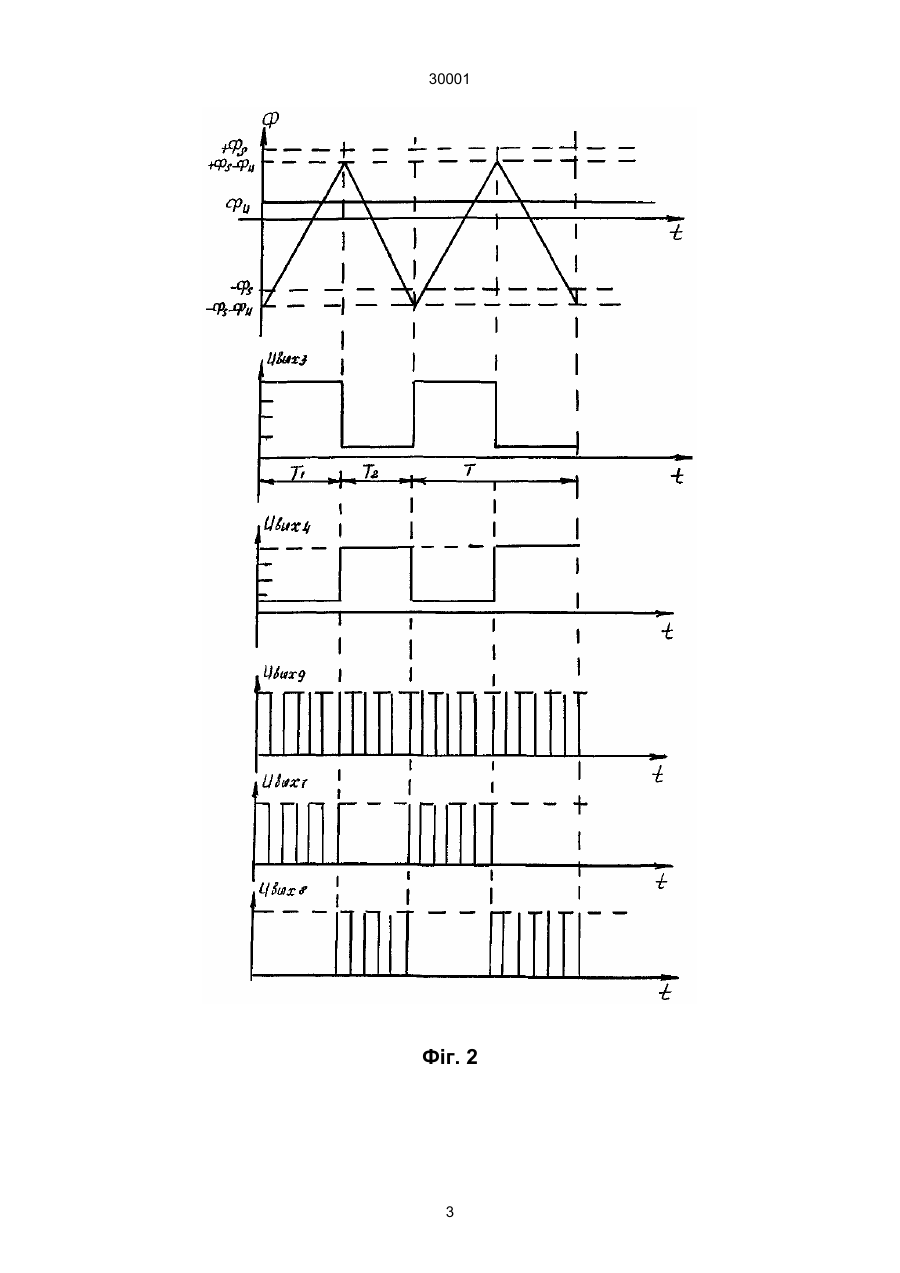

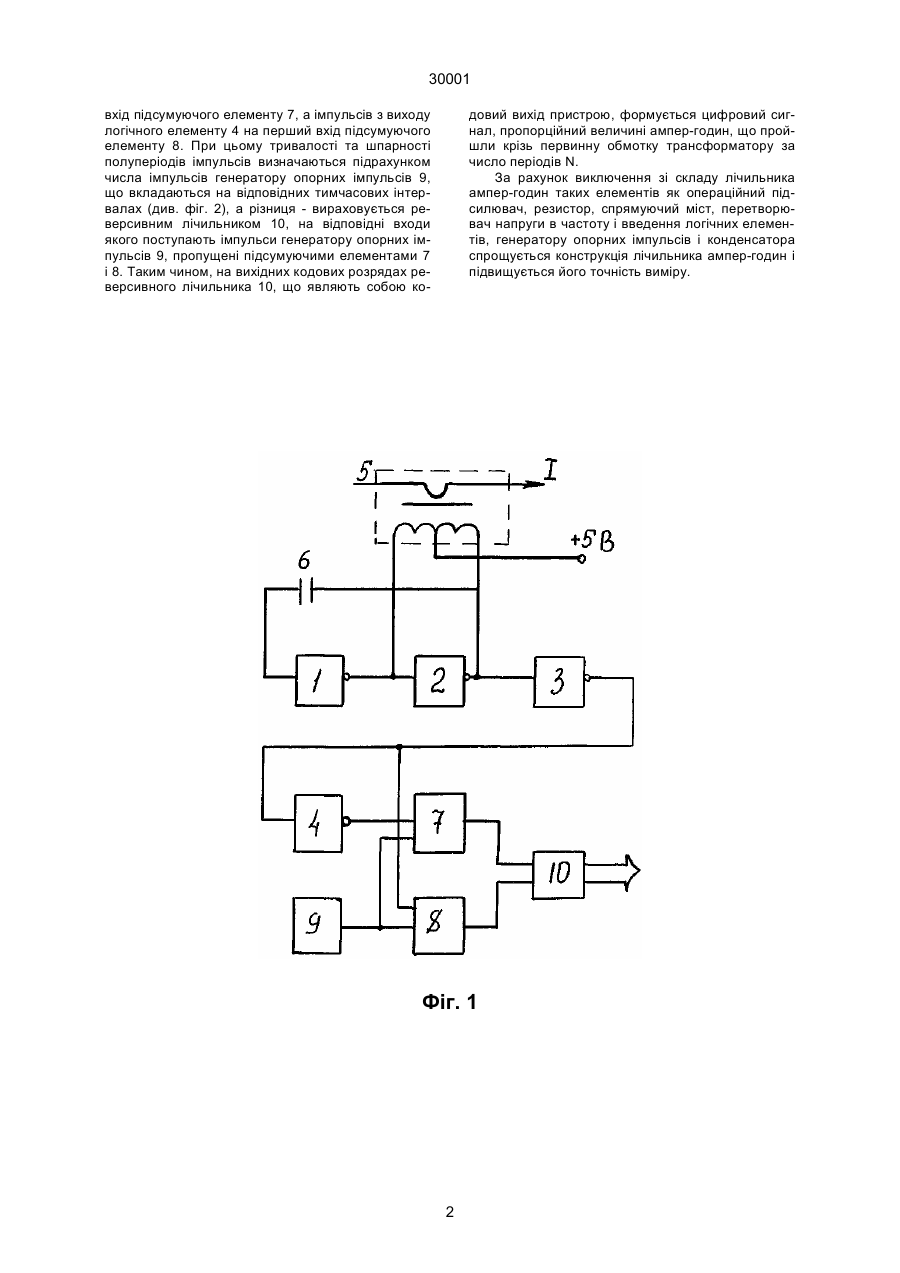

Лічильник ампер-годин, що містить реверсивний лічильник імпульсів, розряди якого з'єднані з виходом пристрою, і трансформатор постійного струму, на осерді якого розташовані первинна і повторна обмотки, який відрізняється тим, що в 30001 вхід підсумуючого елементу 7, а імпульсів з виходу логічного елементу 4 на перший вхід підсумуючого елементу 8. При цьому тривалості та шпарності полуперіодів імпульсів визначаються підрахунком числа імпульсів генератору опорних імпульсів 9, що вкладаються на відповідних тимчасових інтервалах (див. фіг. 2), а різниця - вираховується реверсивним лічильником 10, на відповідні входи якого поступають імпульси генератору опорних імпульсів 9, пропущені підсумуючими елементами 7 і 8. Таким чином, на вихідних кодових розрядах реверсивного лічильника 10, що являють собою ко довий вихід пристрою, формується цифровий сигнал, пропорційний величині ампер-годин, що пройшли крізь первинну обмотку трансформатору за число періодів N. За рахунок виключення зі складу лічильника ампер-годин таких елементів як операційний підсилювач, резистор, спрямуючий міст, перетворювач напруги в частоту і введення логічних елементів, генератору опорних імпульсів і конденсатора спрощується конструкція лічильника ампер-годин і підвищується його точність виміру. Фіг. 1 2 30001 Фіг. 2 3 30001 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
ДивитисяДодаткова інформація
Назва патенту англійськоюAmpere-hour counter
Автори англійськоюKoshovyy Mykola Dmytrovych, Mykhailov Andriy Heorhiiovych
Назва патенту російськоюСчетчик ампер-часов
Автори російськоюКошевой Николай Дмитриевич, Михайлов Андрей Георгиевич
МПК / Мітки
МПК: G01R 11/34
Мітки: ампер-годин, лічильник
