Водогрійний котел

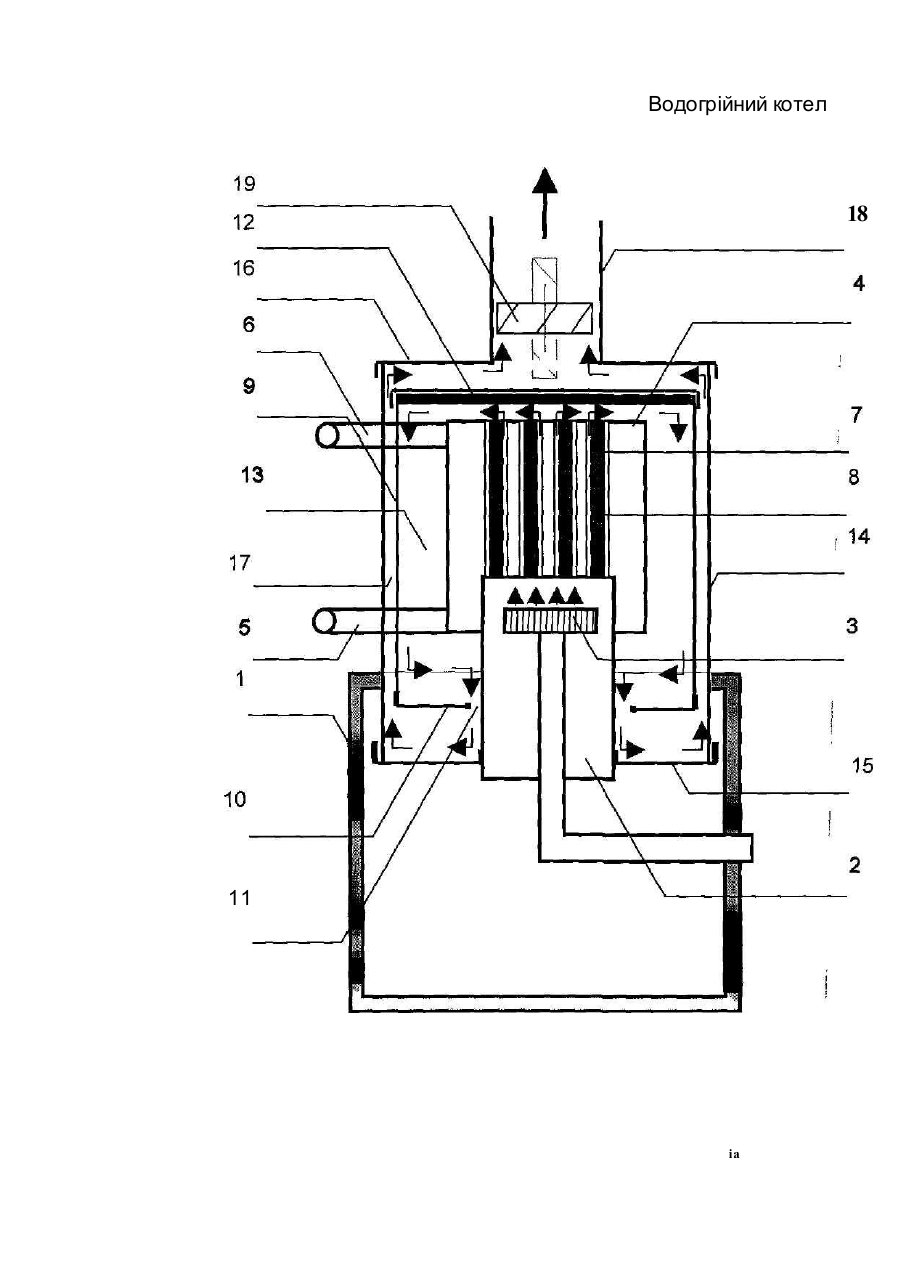

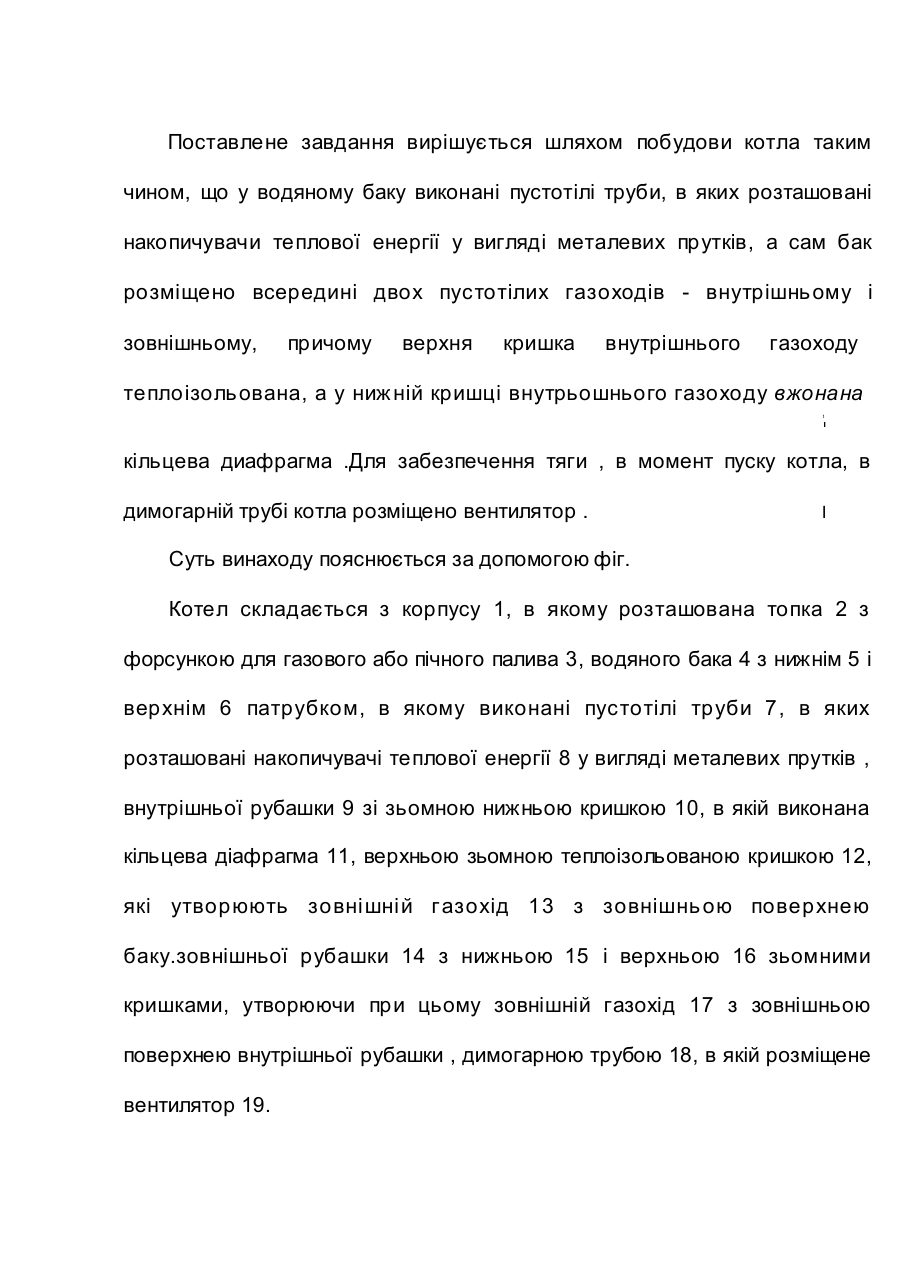

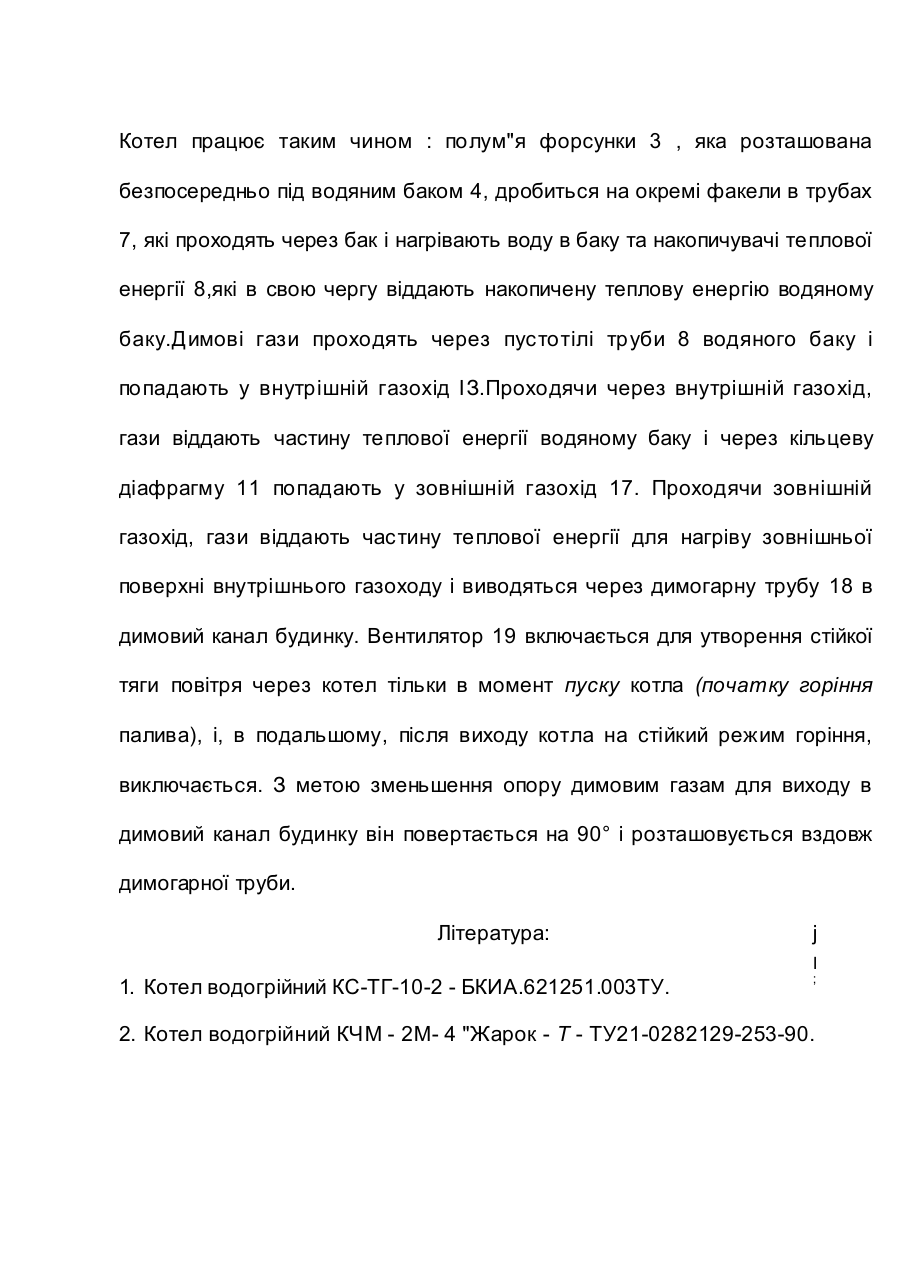

МПК%24Н1/08 Водогрійний котел. ( Винахід відноситься до області теплоенергетики а саме до , побутових водогрійних котлів , які призначені для опалення житлових приміщень . Відомі водогрійні котли (1.2) які призначені для опалення житлових приміщень і використовують тверде, газове або дизельне паливо. За і конструкцією ці котли мають топку з вбудованою водяною камерою та димогарну трубу, через яку виводяться в димовий канал будинку газові продукти згорання. Температура вихідних газів, згідно з технічними умовами, досягає 150° С, є дуже високою і не використовується для нагріву теплоносія - здебільшого води (далі - води). Коефіцієнт корисної дії і (ККД) таких котлів, згідно з технічними умовами, не перевищує 79% для таких що працюють на твердому паливі, і 84% для таких що працюють на газовому паливі. ; В основу винаходу поставлено задачу вдосконалення водогрійного котла шляхом введення в нього додаткових поверхонь нагріву (з збереженням габаритів котла) - це приводить до збіль шення поверхні його нагріву, а також більш повному використанню відпрацьованих газів для нагріву води, що дозволяє забезпечити змень шення витрат тепла і збільшити температуру нагріву води в котлі /тобто збільшити ККД котла. Поставлене завдання вирішується шляхом побудови котла таким чином, що у водяному баку виконані пустотілі труби, в яких розташовані накопичувачи теплової енергії у вигляді металевих прутків, а сам бак розміщено всередині двох пустотілих газоходів - внутрішнь ому і зовнішньому, причому верхня кришка внутрішнього газоходу теплоізоль ована, а у ниж ній кришці внутрьошнього газоходу вжонана t І кільцева диафрагма .Для забезпечення тяги , в момент пуску котла, в димогарній трубі котла розміщено вентилятор . І Суть винаходу пояснюється за допомогою фіг. Котел складається з корпусу 1, в якому розташована топка 2 з форсункою для газового або пічного палива 3, водяного бака 4 з нижнім 5 і верхнім 6 патрубком, в якому виконані пустотілі труби 7, в яких розташовані накопичувачі теплової енергії 8 у вигляді металевих прутків , внутрішньої рубашки 9 зі зьомною нижньою кришкою 10, в якій виконана кільцева діафрагма 11, верхньою зьомною теплоізольованою кришкою 12, які утворюють зовнішній г азохід 13 з зовнішнь ою поверхнею баку.зовнішньої рубашки 14 з нижньою 15 і верхньою 16 зьомними кришками, утворюючи при цьому зовнішній газохід 17 з зовнішньою поверхнею внутрішньої рубашки , димогарною трубою 18, в якій розміщене вентилятор 19. Котел працює таким чином : полум"я форсунки 3 , яка розташована безпосередньо під водяним баком 4, дробиться на окремі факели в трубах 7, які проходять через бак і нагрівають воду в баку та накопичувачі теплової енергії 8,які в свою чергу віддають накопичену теплову енергію водяному баку.Димові гази проходять через пустотілі труби 8 водяного баку і попадають у внутрішній газохід ІЗ.Проходячи через внутрішній газохід, гази віддають частину теплової енергії водяному баку і через кільцеву діафрагму 11 попадають у зовнішній газохід 17. Проходячи зовнішній газохід, гази віддають частину теплової енергії для нагріву зовнішньої поверхні внутрішнього газоходу і виводяться через димогарну трубу 18 в димовий канал будинку. Вентилятор 19 включається для утворення стійкої тяги повітря через котел тільки в момент пуску котла (початку горіння палива), і, в подальшому, після виходу котла на стійкий режим горіння, виключається. З метою зменьшення опору димовим газам для виходу в димовий канал будинку він повертається на 90° і розташовується вздовж димогарної труби. Література: j І 1. Котел водогрійний КС-ТГ-10-2 - БКИА.621251.003ТУ. ; 2. Котел водогрійний КЧМ - 2М- 4 "Жарок - Т - ТУ21-0282129-253-90. Водогрійний котел 18 11 іа
