Водогрійний опалювальний котел

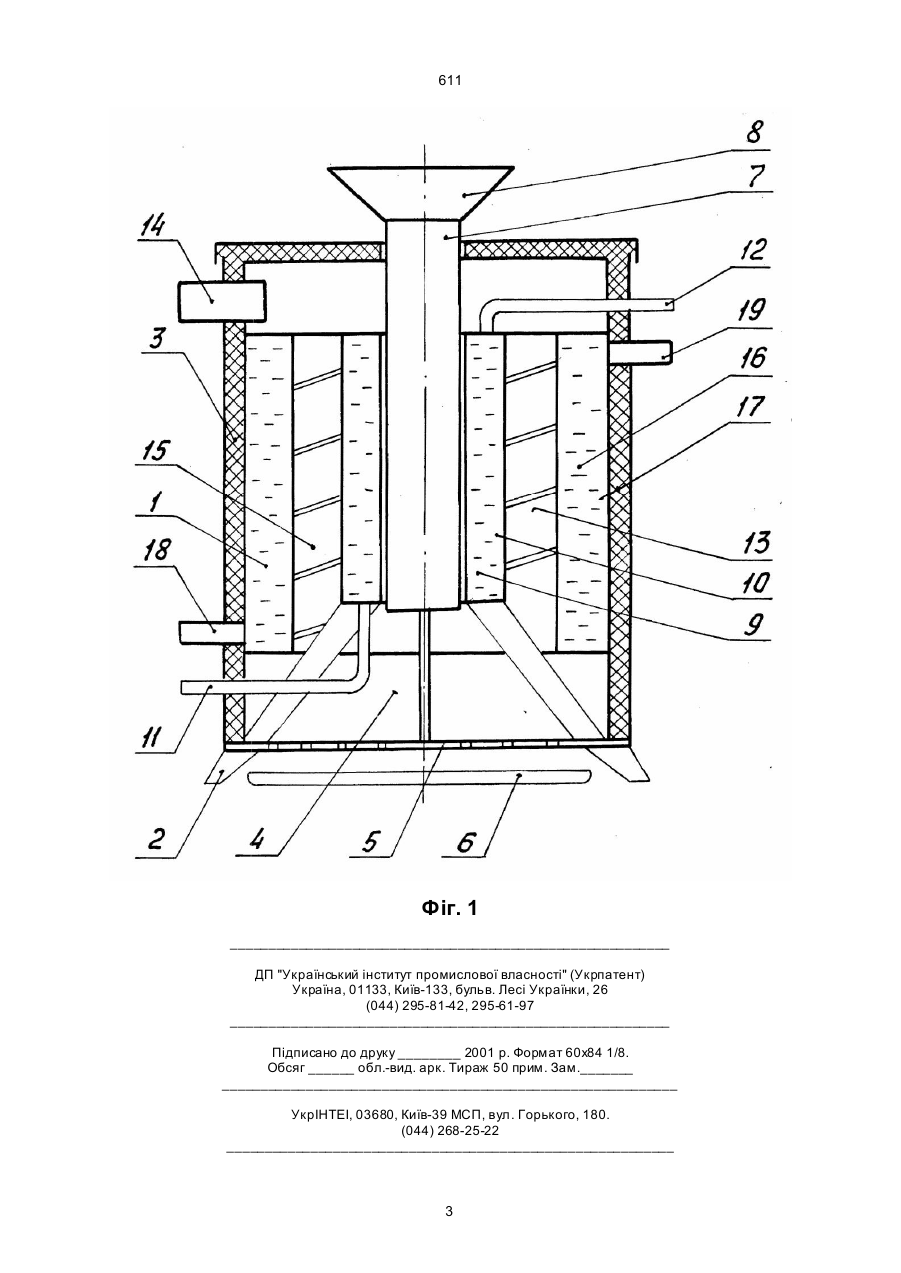

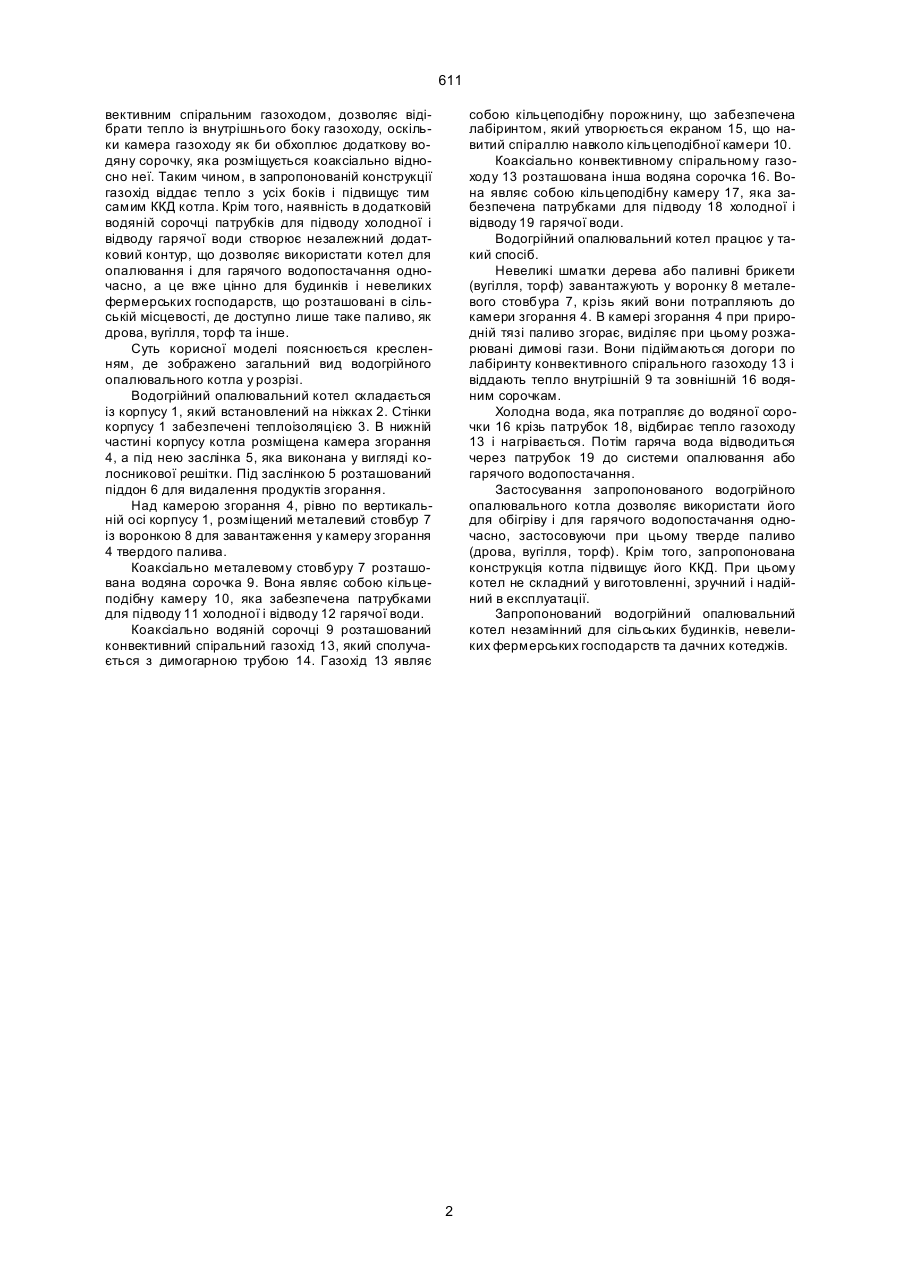

Водогрійний опалювальний котел, який містить корпус, в порожнині якого коаксіально розміщені металевий стовбур із воронкою для завантаження твердого палива у камеру згоряння, що роз 611 вективним спіральним газоходом, дозволяє відібрати тепло із внутрішнього боку газоходу, оскільки камера газоходу як би обхоплює додаткову водяну сорочку, яка розміщується коаксіально відносно неї. Таким чином, в запропонованій конструкції газохід віддає тепло з усіх боків і підвищує тим самим ККД котла. Крім того, наявність в додатковій водяній сорочці патрубків для підводу холодної і відводу гарячої води створює незалежний додатковий контур, що дозволяє використати котел для опалювання і для гарячого водопостачання одночасно, а це вже цінно для будинків і невеликих фермерських господарств, що розташовані в сільській місцевості, де доступно лише таке паливо, як дрова, вугілля, торф та інше. Суть корисної моделі пояснюється кресленням, де зображено загальний вид водогрійного опалювального котла у розрізі. Водогрійний опалювальний котел складається із корпусу 1, який встановлений на ніжках 2. Стінки корпусу 1 забезпечені теплоізоляцією 3. В нижній частині корпусу котла розміщена камера згорання 4, а під нею заслінка 5, яка виконана у вигляді колосникової решітки. Під заслінкою 5 розташований піддон 6 для видалення продуктів згорання. Над камерою згорання 4, рівно по вертикальній осі корпусу 1, розміщений металевий стовбур 7 із воронкою 8 для завантаження у камеру згорання 4 твердого палива. Коаксіально металевому стовбуру 7 розташована водяна сорочка 9. Вона являє собою кільцеподібну камеру 10, яка забезпечена патрубками для підводу 11 холодної і відводу 12 гарячої води. Коаксіально водяній сорочці 9 розташований конвективний спіральний газохід 13, який сполучається з димогарною трубою 14. Газохід 13 являє собою кільцеподібну порожнину, що забезпечена лабіринтом, який утворюється екраном 15, що навитий спіраллю навколо кільцеподібної камери 10. Коаксіально конвективному спіральному газоходу 13 розташована інша водяна сорочка 16. Вона являє собою кільцеподібну камеру 17, яка забезпечена патрубками для підводу 18 холодної і відводу 19 гарячої води. Водогрійний опалювальний котел працює у такий спосіб. Невеликі шматки дерева або паливні брикети (вугілля, торф) завантажують у воронку 8 металевого стовбура 7, крізь який вони потрапляють до камери згорання 4. В камері згорання 4 при природній тязі паливо згорає, виділяє при цьому розжарювані димові гази. Вони підіймаються догори по лабіринту конвективного спірального газоходу 13 і віддають тепло внутрішній 9 та зовнішній 16 водяним сорочкам. Холодна вода, яка потрапляє до водяної сорочки 16 крізь патрубок 18, відбирає тепло газоходу 13 і нагрівається. Потім гаряча вода відводиться через патрубок 19 до системи опалювання або гарячого водопостачання. Застосування запропонованого водогрійного опалювального котла дозволяє використати його для обігріву і для гарячого водопостачання одночасно, застосовуючи при цьому тверде паливо (дрова, вугілля, торф). Крім того, запропонована конструкція котла підвищує його ККД. При цьому котел не складний у виготовленні, зручний і надійний в експлуатації. Запропонований водогрійний опалювальний котел незамінний для сільських будинків, невеликих фермерських господарств та дачних котеджів. 2 611 Фіг. 1 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
