Навісний відбирач зразків грунту

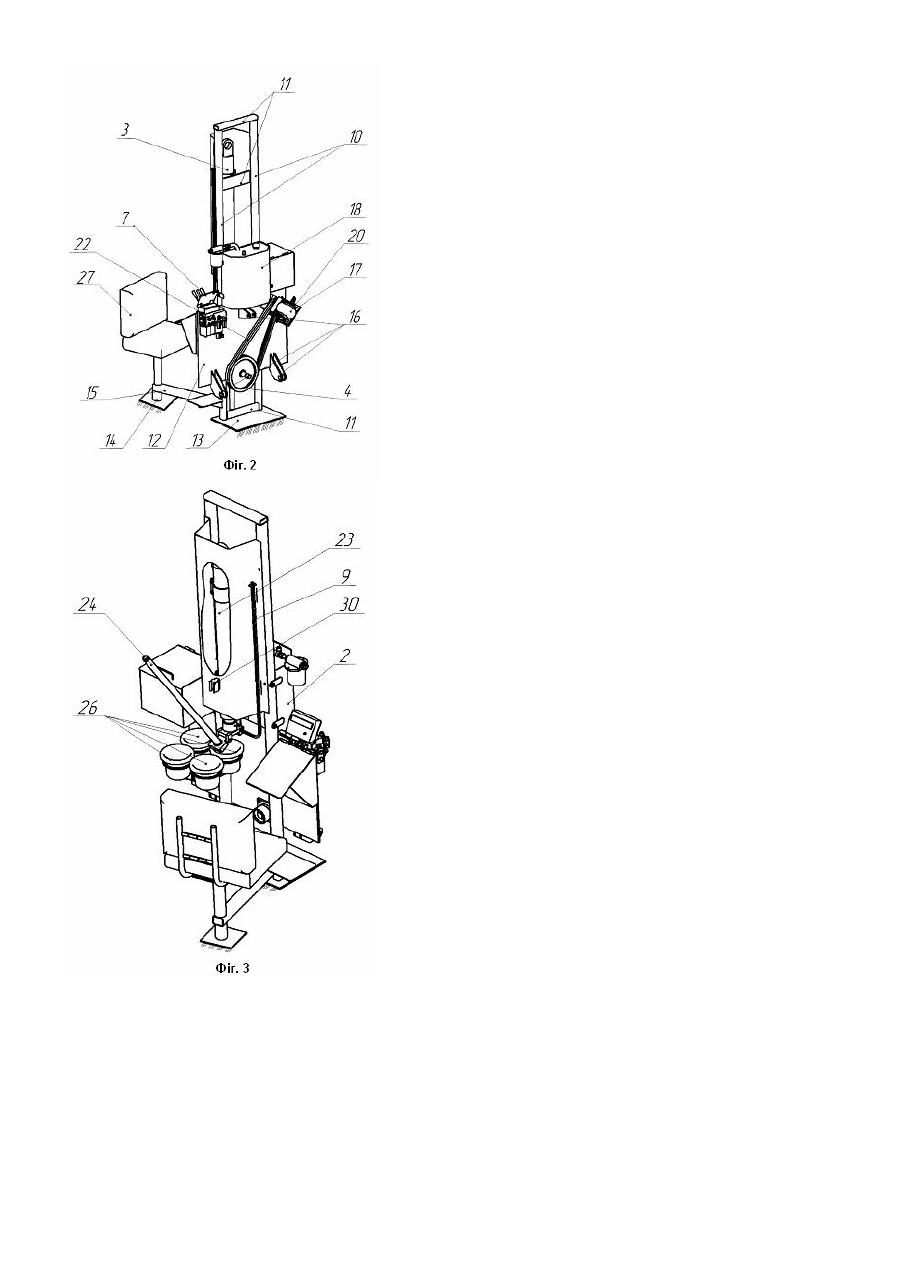

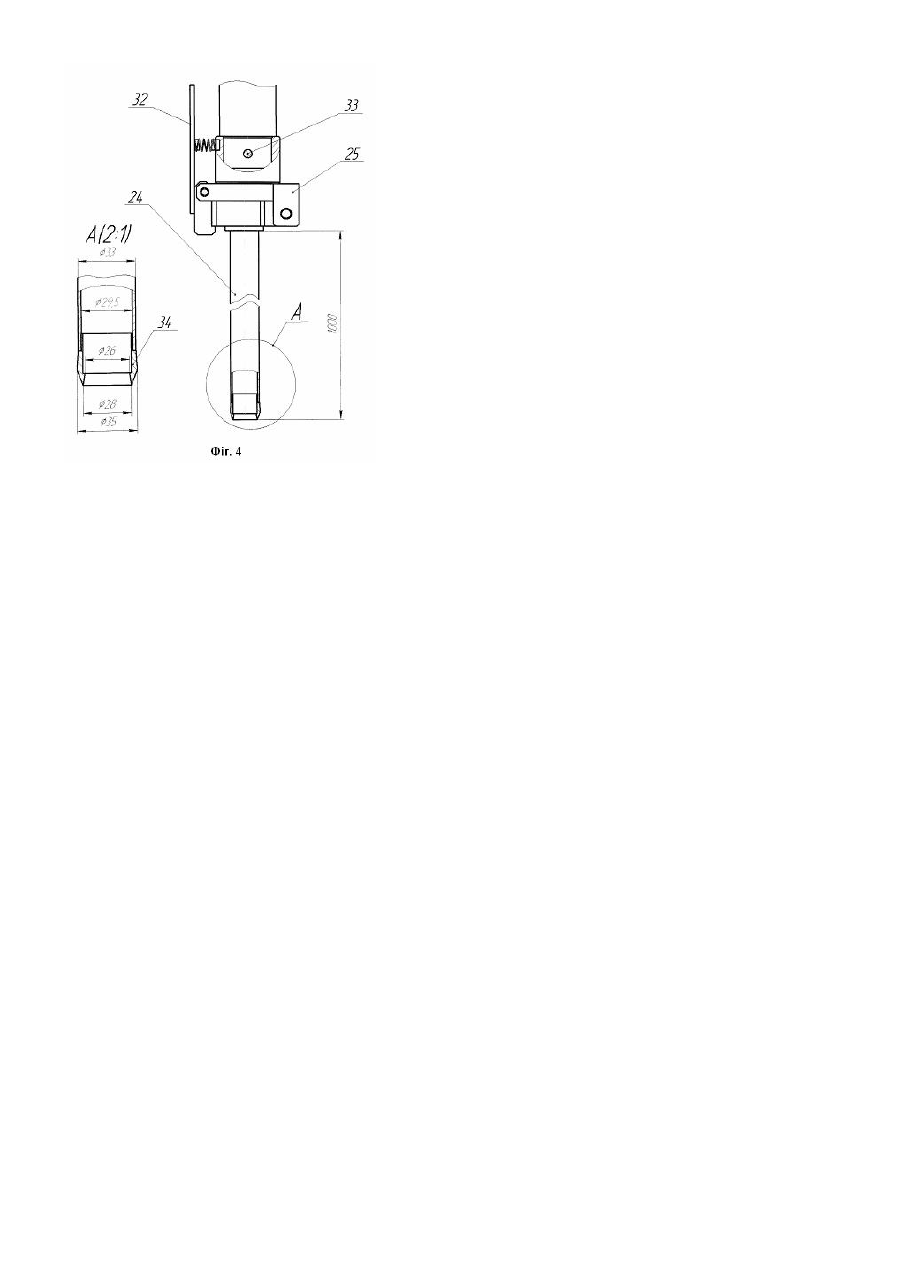

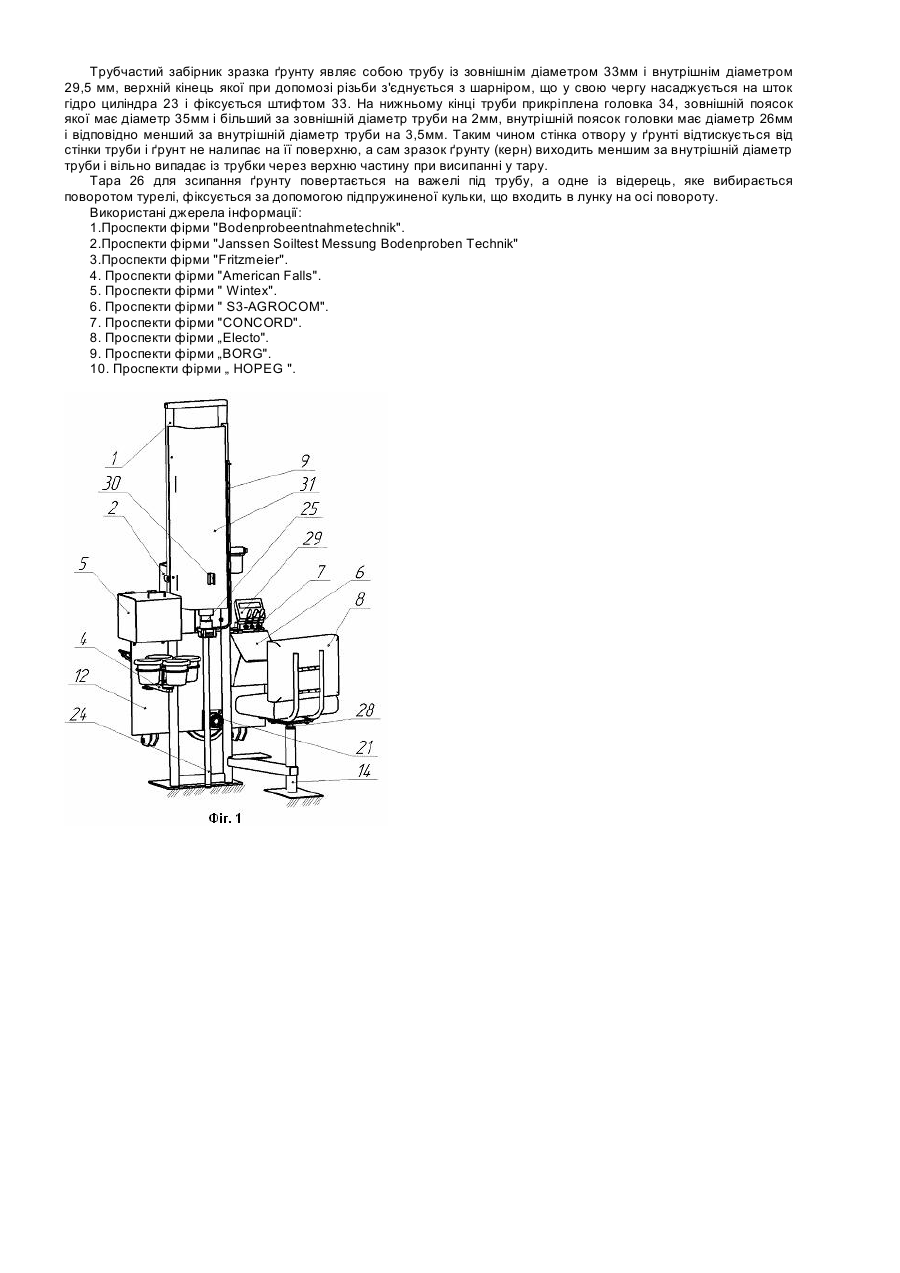

Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використаний як навісна машина для відбору проб ґрунту з метою виконання агрохімічного і агрофізичного аналізу. Відомі відбирачі зразків ґрунту (див. Додаток) на базі різноманітних енергозасобів (тракторів, автомобілів, мотоциклів), що включають: - раму з елементами навіски; - індентор-забірник проб ґрунту; - обладнання для приведення в рух робочого органу - трубчастого індентора-забірника(гідравлічне, електромеханічне та ін.); - комплект тари для зсипання проб ґрунту; - навігаційне обладнання для визначення координат точок відбору проб і картографування сільськогосподарських угідь. Загальним недоліком відомих відбирачів зразків ґрунту є: - складність конструкцій, що обумовлена необхідністю відбирати проби з великих глибин (120см) і на кам'янистих ґрунтах і, як наслідок, їх низька надійність; в межах України існує необхідність відбору проб з глибини до 100см включно, що значно спрощує конструкцію пробовідбирача. Найбільш близьким за технічною сутністю до запропонованого відбирача зразків ґрунту є гідравлічний пробовідбирач S-191825 фірми "Fritzmeier", який складається з рами, гідроциліндра двосторонньої дії, що приєднаний до гідросистеми трактора, трубчастого забірника проб довжиною 60см, сидіння оператора, поворотного пристрою з тарою. Недоліком гідравлічного пробовідбирача є те, що він не розрахований на відбирання проб ґрунту глибиною до 100см включно. Мета корисної моделі: - розробити просту і надійну конструкцію відбирача проб ґрунту і пристосувати його до роботи на різних фонах - цілина, оброблене поле; посіви сільськогосподарських культур, стерня; довести глибину забору проб до 100см; - забезпечити відсутність налипання ґрунту на зовнішній поверхні трубчастого забірника; - забезпечити вільне випадання взятої проби із трубчастого забірника при висипанні у тару. Поставлена мета досягається за рахунок того, що: - у навісному відбирачеві зразків ґрунту, що містить раму, бортову гідравлічну систему з приводом від ВВП трактора, гідравлічний індентор-забірник для відбору проб ґрунту, поворотний пристрій з тарою для зсипання відібраних проб, ящик для складання відібраних проб, ящик для зберігання записів, покажчик глибини відбору проби, робоче місце оператора у вигляді сидіння і пульта навігаційного звязку, рама обладнана кронштейнами для навішування відбирача проб ґрунту на триточкову навіску трактора, що дозволяє використовувати навісний відбирач зразків ґрунту на незораному ґрунті (цілині), на зораному, чи культивованому полі, на стерні, на посівах озимої пшениці при визначенні рівня запасів елементів живлення; - рама в нижній частині має опорну плиту площею 0,2м і обладнана додатковою опорою на виносному кронштейні, який одночасно служить опорою для сидіння оператора, при цьому забезпечується достатня стійкість відбирача проб ґрунту при відбиранні проб на глибину до 100см включно; - трубчастий забірник проб ґрунту на нижньому кінці труби, що вдавлюється в ґрунт, обладнаний головкою, яка за рахунок пояска, діаметр якого складає 35мм і більший за зовнішній діаметр труби на 2мм, відтискує ґрунт від стінок останньої, ущільнює отвір і за рахунок цього зовнішня поверхня труби не залипає ґрунтом, при цьому головка зсередини має конус із кутом 15°, за рахунок чого внутрішній отвір її звужений до пояска діаметром 26мм і менший за внутрішній діаметр труби на 3,5мм Навісний відбирай зразків ґрунту зображений на малюнках, де на Фіг.1 показано вигляд відбирана зразків ґрунту спереду, з боку робочого місця оператора, на Фіг.2 - вигляд відбирана зразків ґрунту з боку трактора, на Фіг.3 - вигляд відбирана зразків ґрунту при висипанні проби ґрунту у тару, на фіг.4 показаний трубчастий забірник разом із замком. Навісний відбирач зразків ґрунту містить раму 1, бортову гідросистему 2 з приводом від ВВП трактора, гідравлічний індентор - забірник для відбору проб ґрунту З, поворотний пристрій з тарою для зсипання відібраних проб 4, ящик для складання відібраних проб 5, ящик для зберігання записів 6, пульт з приладами навігації 7, сидіння оператора 8, покажчик глибини відбору проби 9. Рама 1 складається з двох вертикальних стійок 10, перемичок 11, плити монтажної 12, плити опорної 13, плити виносної допоміжної 14 на кронштейні сидіння 15, кронштейнів кріплення до триточкової навіски трактора 16 і кронштейна кріплення гідронасоса 17. Бортова гідросистема 2 має привід від ВВП трактора і складається з бака масляного 18 разом із фільтром грубої очистки, гідророзподільника 19 разом із під'єднувальною арматурою і важелями управління, насоса масляного шестерінчастого типу 20, опори проміжної 21, клинопасової передачі 22. Гідравлічний індентор-забірник 3 складається з гідроциліндра 23 і трубчастого забірника 24, що може фіксуватися при допомозі замка 25 під час відбирання проби ґрунту і відкидатися на шарнірі замка 25 для висипання проби у підведену тару 26. Сидіння оператора 7 складається з власне сидіння 27 і гвинтової опори 28, що дозволяє регулювати сидіння по висоті. Пульт 7 змонтований на гідророзподільнику 19 і обладнаний приладами 29 для зв'язку з трактористом і реєстрації координат точок відбору проб. Навісний відбирач зразків ґрунту працює таким чином. Трактор з навішеним відбирачем зразків ґрунту спиняється в необхідному місці, визначеному картою відбору проб, триточкова навіска трактора опускається до контакту плити опорної 13 і плити опорної допоміжної 14 з ґрунтом. Для забору зразка ґрунту трубчастий забірник 24 відводиться оператором від затискача 30 на щитку захисному 31 і повертається вниз до замикання шарніру замка 25 на защібку 32. Після цього гідравлічний індентор-забірник 3 буде готовим до втискування його в ґрунт. Після з ґрунту за допомогою гідроциліндра 23 трубчастий забірник 24 відводиться вгору так, щоб висипати пробу ґрунту в тару 26 через верхній кінець труби. Трубчастий забірник зразка ґрунту являє собою трубу із зовнішнім діаметром 33мм і внутрішнім діаметром 29,5 мм, верхній кінець якої при допомозі різьби з'єднується з шарніром, що у свою чергу насаджується на шток гідро циліндра 23 і фіксується штифтом 33. На нижньому кінці труби прикріплена головка 34, зовнішній поясок якої має діаметр 35мм і більший за зовнішній діаметр труби на 2мм, внутрішній поясок головки має діаметр 26мм і відповідно менший за внутрішній діаметр труби на 3,5мм. Таким чином стінка отвору у ґрунті відтискується від стінки труби і ґрунт не налипає на її поверхню, а сам зразок ґрунту (керн) виходить меншим за внутрішній діаметр труби і вільно випадає із трубки через верхню частину при висипанні у тару. Тара 26 для зсипання ґрунту повертається на важелі під трубу, а одне із відерець, яке вибирається поворотом турелі, фіксується за допомогою підпружиненої кульки, що входить в лунку на осі повороту. Використані джерела інформації: 1.Проспекти фірми "Bodenprobeentnahmetechnik". 2.Проспекти фірми "Janssen Soiltest Messung Bodenproben Technik" 3.Проспекти фірми "Fritzmeier". 4. Проспекти фірми "American Falls". 5. Проспекти фірми " Wintex". 6. Проспекти фірми " S3-AGROCOM". 7. Проспекти фірми "CONCORD". 8. Проспекти фірми „Electo". 9. Проспекти фірми „BORG". 10. Проспекти фірми „ HOPEG ".
