Електромагнітний пристрій для очищення поверхонь

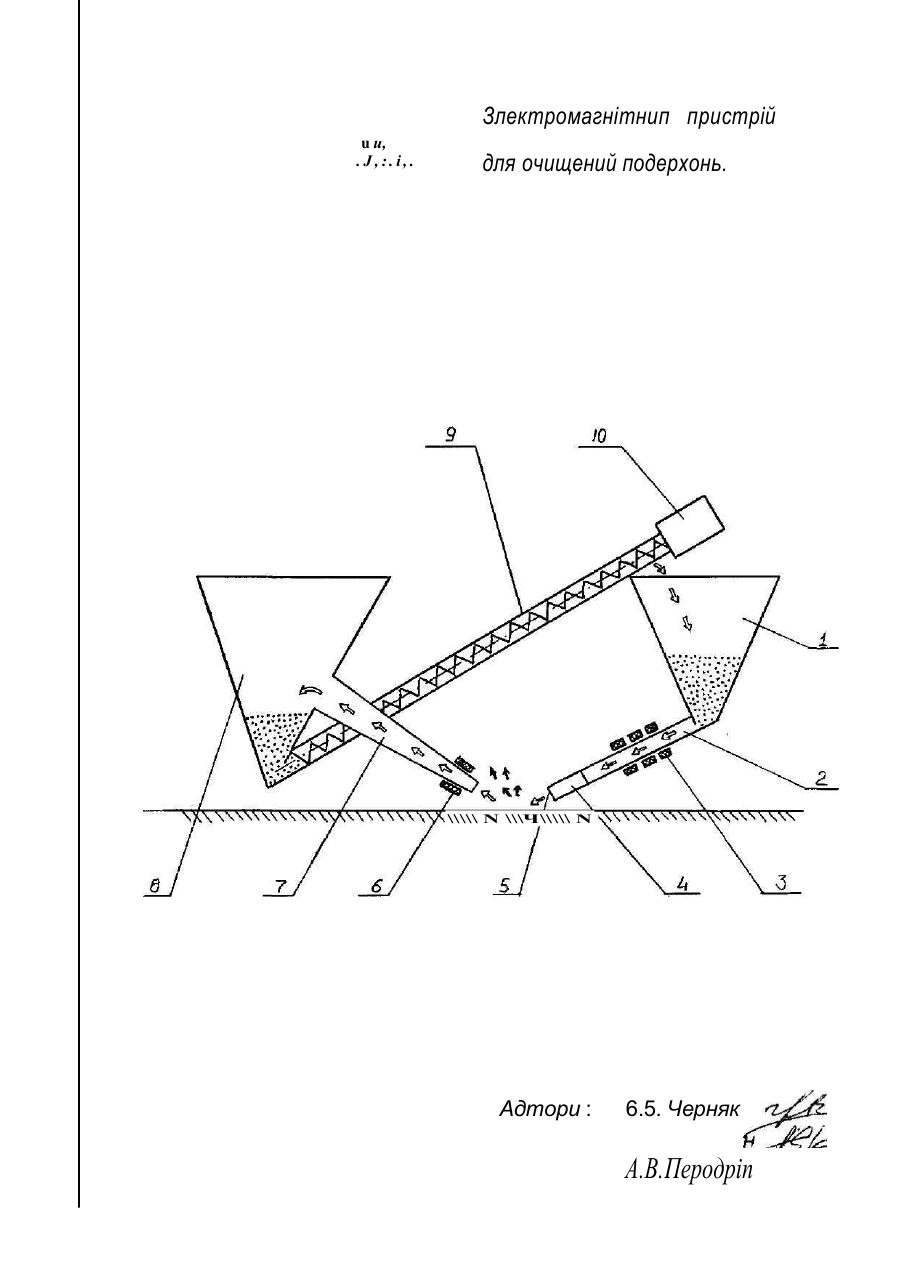

опис до ПА глёнту по МКЯІ324С 5/08 Електромагнітний пристрій для очищення поверхонь. Винахід відноситься до механічного очищення та обробки поверхонь виробів та конструкцій у автономних умовах, наприклад, опор ліній електромереж, ферм, мостів та інших конструкцій при підготовці їх до фарбування, поверхневого зміцнення та інше. Відомий пристрій для обробки поверхонь швидкісним потоком абразивного матеріалу [1], який містить вентилятор для розгону частинок, а також пристрій з двох послідовно відділяючих відходи пристосувань та накопичувач. Недоліком його є мала швидкість розгону частинок, неможливість регулювання подачі абразивного матеріалу і, як слідство, низька продуктивність. Найбільш близьким по технічній суті є пристрій [2] для прискорення руху частинок абразиву, який має бункер для живлення, прискорюючу секцію, а також індуктори, які розташовані у напрямку траєкторії переміщення абразивних частинок. Абразивні частинки порошку магнітного матеріалу рухаються з бункера для живлення у магнітне поле, в якому вони одержують прискорення у заданому напрямку. Магнітне поле одержується за допомогою індукторів. Недоліком цього пристрою є невелика продуктивність очищення і неможливість повторного використання абразивних частинок. В основу винаходу покладено завдання удосконалити електромагнітний пристрій для очищення поверхонь, в якому передбачено повторне використання магнітоабразивних частинок після їх відділення від немагнітних продуктів очищения у сепараторі з магнітним уловлювачем і, за рахунок цього, підвищення продуктивності, економічності та автономності процесу очищення. Покладене завдання вирішується тим, що у електромагнітному пристрої ддя очищення поверхонь, що має бункер для живлення, прискорюючу секцію і індуктори для утворення біжучого магнітного поля, згідно з винаходом має сопло зі створками, яке розташоване на виході прискорюючої секції; магнітоуловлювач, який розміщений на вході патрубка бункера для збирання відпрацьованих частинок, шнековий транспортер, який встановлений своїм вхідним отвором у нижній частині бункера для збирання відпрацьованих часіинок, а вихідним отпором - у верхній частині бункера для живлення і електропривід, який кінематично з'єднаний з віссю шнекового транспортера. Така конструкція винаходу дозволяє найбільш економічно виконувати процес очищення. Електромагнітний пристрій для очищення поверхонь зображено на фіг.І. Електромагнітний пристрій для очищення поверхонь складається з бункера для живлення 1 з певним запасом кількості магнітоабразивних частинок, прискорюючої секції 2, індукторів для утворення біжу чого магнітного поля 3, регулюючих ширину зони обробки створок 4, сопла 5, магнітоуловлювача 6, патрубка 7, бункера для збирання відпрацьованих магнітоабразивних частинок 8S шнекового транспортера 9 і електропривода 10. Пристрій працює таким чином: магнітоабразивний порошок з бункера для живлення 1 потрапляє на вхід прискорюючої секції 2, у якій він розгоняегься до необхідної швидкості біжучим магнітним полем, що створюється індукторами 3. Ширина потоку магнітоабразивних частинок на виході з сопла 5 може регулюватися за допомогою створок 4. Магнітоабразивш частинки, які розгоняються до високих швидкостей, потрашіяють на поверхню обробки і, відхиляючись магнітоуловлювачем 6, потрапляють через патрубок 7 у бункер для збирання відпрацьованих частинок 8. При цьому відбувається сепарація ( відділення) магнітоабразивних частинок від немагнітних забруднень, які рухаються без відхилення у магнітному полі магнітоуловлювача і не потрашіяють у бункер. Зібрані у бункері магнітоабразивні частинки за допомогою шнекового транспортера 9 з електроприводом 10 повертаються у бункер для живлення і знову використовуються для очищення.__ нижній частиш бункера для збирання відпрацьованих частинок, а вихідним отвором - у верхній частині бункера для живлення і електропривід, який кінематично з'єднаний з віссю шнекового транспортера. Така конструкція винаходу дозволяє найбільш економічно виконувати процес очищення. Електромагнітний пристрій для очищення поверхонь зображено на фіг. 1. Електромагнітний пристрій для очищення поверхонь складається з бункера для живлення 1 з певним запасом кількості магнітоабразивних частинок, прискорюючої секції 2, індукторів для утворення біжучого магнітного поля З, регулюючих ширину зони обробки створок 4, сопла 5, магнітоуловлювача 6, патрубка 7, бункера для збирання відпрацьованих магнітоабразивних частинок 8, шнекового транспортера 9 і електропривода 10. Пристрій працює таким чином: магнітоабразивний порошок з бункера для живлення 1 потрапляє на вхід прискорюючої секції 2, у якій він розгоняєгься до необхідної швидкості біжучим магнітним полем, що створюється індукторами 3. Ширина потоку магнітоабразивних частинок на виході з сопла 5 може регулюватися за допомогою створок 4. Магнітоабразивні частинки, які розгоняються до високих швидкостей, потрапляють на поверхню обробки і, відхиляючись магнітоуловлювачем 65 потрапляють через патрубок 7 у бункер для збирання відпрацьованих частинок 8. При цьому відбувається сепарація (відділення) магнітоабразивних частинок від немагнітних забруднень, які рухаються без відхилення у магнітному полі магнітоуловлювача і не потрапляють у бункер. Зібрані у бункері магнітоабразивні частинки за допомогою шнекового транспортера 9 з електроприводом 10 повертаються у бункер для живлення і знову використовуються для ої ім?боти: Біленький А.Я. інформаційноЛук'яненко О. Є Автори: Черняк В.В. Овсянкін A. Передрій А. В. Злектромагнітнип пристрій u и, .J,:.i,. для очищений подерхонь. \\\\\ N \\\Ч\\\\\ N Адтори : 6.5. Черняк А.В.Перодріп
