Пристрій для транспортування і очищення коренеплодів
Номер патенту: 30153
Опубліковано: 15.11.2000
Автори: Гевко Роман Богданович, Безпальок Андрій Петрович, Ткаченко Ігор Григорович, Вахновський Віктор Володимирович, Маланчин Анатолій Миколайович, Осуховський Володимир Михайлович
Формула / Реферат
Пристрій для транспортування і очищення коренеплодів, що містить виконаний у вигляді рами, барабанів і скребкових полотен дволанковий поздовжній транспортер, над яким розташований вертикальний транспортер, який відрізняється тим, що в зоні переходу однієї ланки в іншу дволанкового транспортера стаціонарно відносно осі обертання нижнього барабану вертикального транспортеру розташована група напрямних роликів, причому осі обертання напрямних роликів знаходяться на радіусі, центр якого співпадає з центром обертання нижнього барабану вертикального транспортеру.
Текст

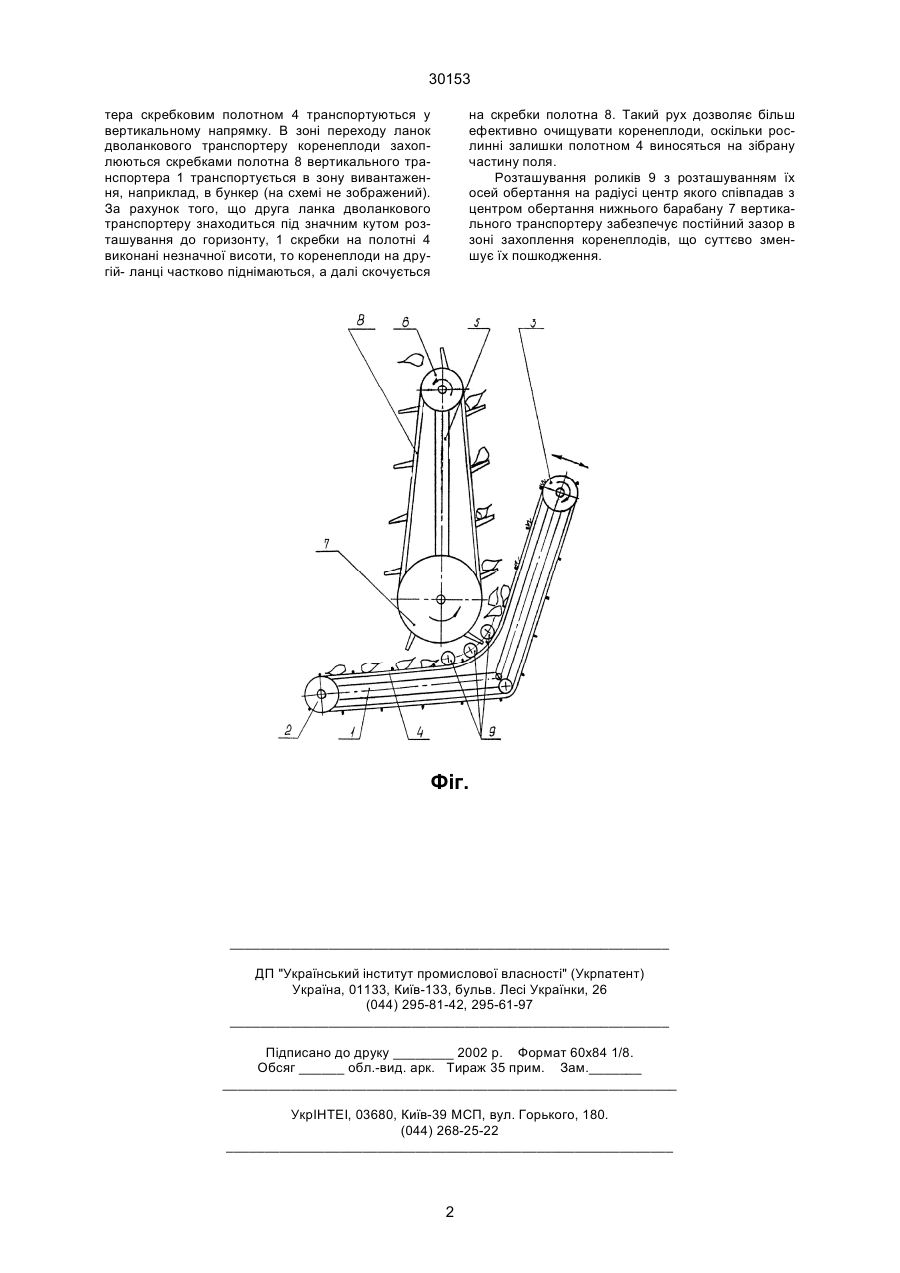

Пристрій для транспортування і очищення коренеплодів, що містить виконаний у вигляді рами, 30153 тера скребковим полотном 4 транспортуються у вертикальному напрямку. В зоні переходу ланок дволанкового транспортеру коренеплоди захоплюються скребками полотна 8 вертикального транспортера 1 транспортується в зону вивантаження, наприклад, в бункер (на схемі не зображений). За рахунок того, що друга ланка дволанкового транспортеру знаходиться під значним кутом розташування до горизонту, 1 скребки на полотні 4 виконані незначної висоти, то коренеплоди на другій- ланці частково піднімаються, а далі скочується на скребки полотна 8. Такий рух дозволяє більш ефективно очищувати коренеплоди, оскільки рослинні залишки полотном 4 виносяться на зібрану частину поля. Розташування роликів 9 з розташуванням їх осей обертання на радіусі центр якого співпадав з центром обертання нижнього барабану 7 вертикального транспортеру забезпечує постійний зазор в зоні захоплення коренеплодів, що суттєво зменшує їх пошкодження. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice to transport and clean roots
Автори англійськоюMalanchyn Anatolii Mykolaiovych, Hevko Roman Bohdanovych, Bezpaliok Andrii Petrovych, Vakhnovskyi Viktor Volodymyrovych, Osukhovskyi Volodymyr Mykhailovych, Tkachenko Ihor Hryhorovych
Назва патенту російськоюУстройство для транспортировки и очистки корнеплодов
Автори російськоюМаланчин Анатолий Николаевич, Гевко Роман Богданович, Безпалёк Андрей Петрович, Вахновский Виктор Владимирович, Осуховский Владимир Михайлович, Ткаченко Игорь Григорьевич
МПК / Мітки
МПК: A01D 25/04, A01D 27/00
Мітки: очищення, коренеплодів, транспортування, пристрій
