Самофіксуючий будівельний блок пк-2

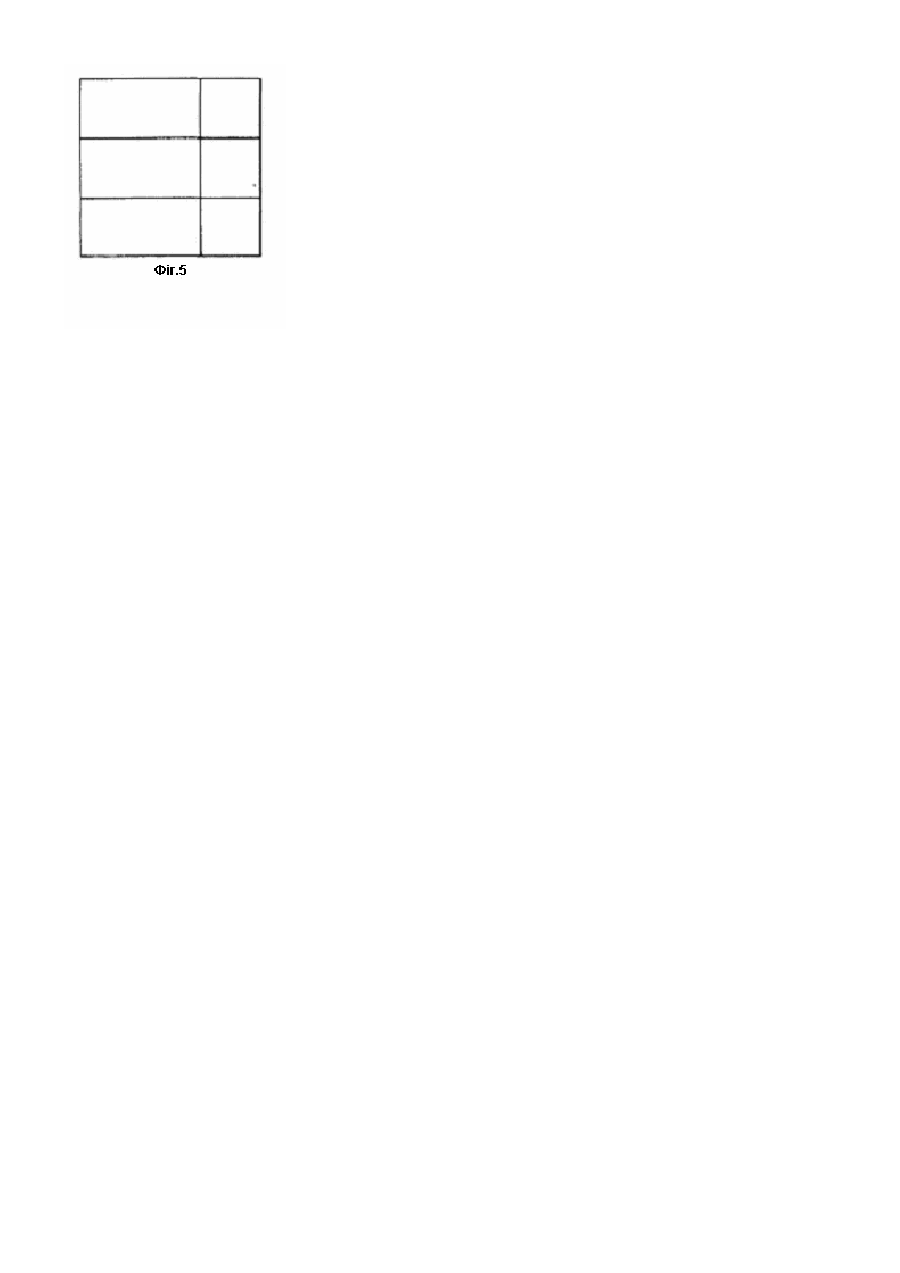

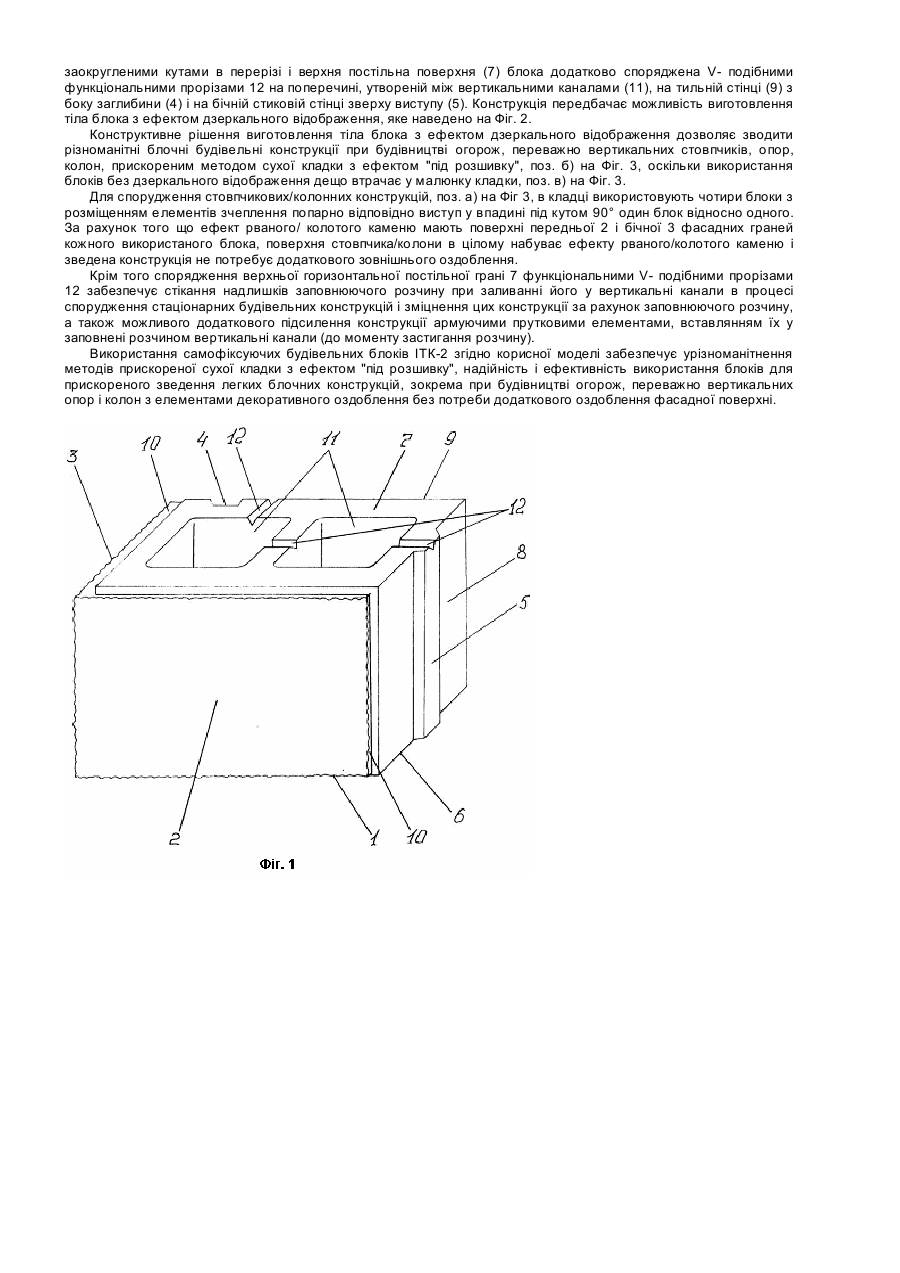

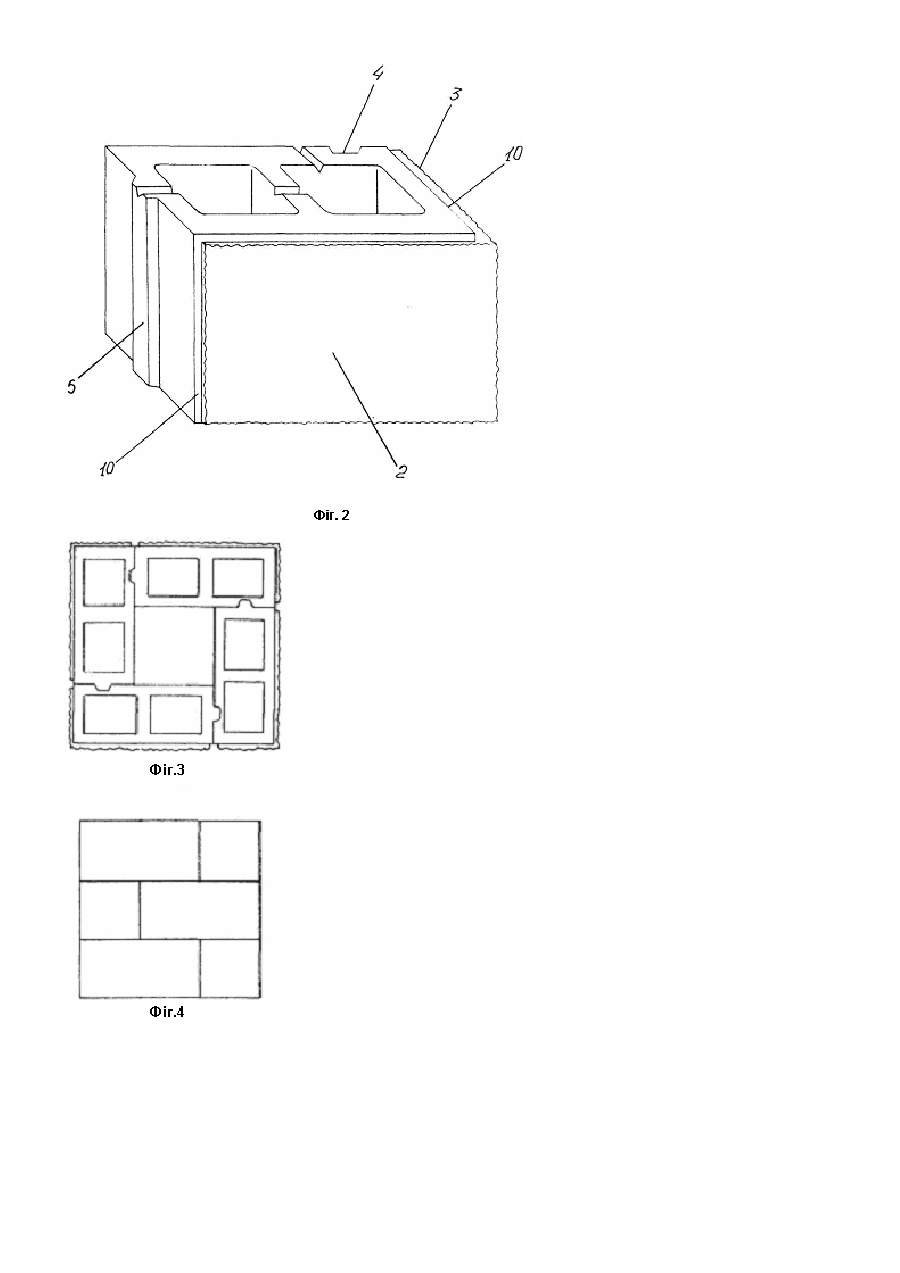

Корисна модель відноситься до будівництва, зокрема до конструкції будівельних блоків, які можуть знайти широке використання при зведенні різноманітних будівельних конструкцій, зокрема при будівництві огорож, переважно вертикальних опор і колон з елементами декоративного оздоблення. Відомий будівельний блок, виконаний у вигляді прямокутного паралелепіпеда, який відрізняється тим, що в ньому виконані щонайменше два наскрізних отвори, при цьому відстань між отворами визначають розрахунково, крім того наскрізні отвори у поперечному перерізі мають форму квадрата [Будівельний блок, патент України на винахід №35995, Е 04С1/00, Е04Н4/00, Бюл. №3, 2001p.]. Проте відомий блок конструктивно є великогабаритним, немає елементів зчеплення, розрахований на обов'язкове використання при зведенні будівельних конструкцій додаткових армованих елементів з заливанням їх бетоном, і, що найголовніше, не передбачає використання для сухої кладки і «під розшивку», що звужує межі його застосування і використовується, в основному, для будівництва стін басейнів. Найбільш близьким за технічною суттю до корисної моделі, що заявляється, є будівельний блок, що має тіло з будівельного матеріалу, оснащене елементами зчеплення, виконаними у вигляді заглиблин і виступів, кожна заглибина утворює пару з відповідним виступом при розміщенні останнього у заглибині, заглибини і виступи мають форму зрізаних пірамід, розташованих відповідно на верхній і нижній поверхні блока, причому тіло блока містить вертикальні канали, які проходять через основи зрізаних пірамід, а в каналах розташовані з'єднувальні елементи, виконані у вигляді металевих стержнів, крім того тіло будівельного блока має додаткові бічні елементи зчеплення і основні горизонтальні канали, які перетинаються з вертикальними каналами і в яких розташовані з'єднувальні елементи у вигляді металевих стержнів, причому один з додаткових бічних елементів зчеплення кожної пари виконаний у вигляді вертикального паза, розташованого на одній з бічних поверхонь блока, і має форму трапецеїдальної призми, а відповідний йому елемент зчеплення в кожній парі виконаний у вигляді вертикального виступу, що має форму трапецеїдальної призми, причому вертикальний виступ розташований на протилежній бічній поверхні блока нижче отвору горизонтального каналу, а над виступом виконаний допоміжний вертикальний паз, що має форму трапецеїдальної призми і крім того тіло блока має допоміжні горизонтальні канали, розташовані в одній площині з основними горизонтальними каналами таким чином, що кожен допоміжний горизонтальний канал перетинається з вертикальним і основним горизонтальним каналом в одній точці [Будівельний блок, патент України на корисну модель № 13253, Е04С 1/00, Бюл. №3, 2006p.]. Однак конструкція цього блоку є також великогабаритною і призначена, в основному, для спорудження каркасно-блочних будинків, не передбачає можливості сухої кладки "під розшиву", потребує обов'язкового додаткового зовнішнього оздоблення, що звужує межі застосування, особливо для зведення огорож чи декоративних перегородок. В основу корисної моделі - самофіксуючий будівельний блок ПК-2 поставлено задачу створення легкої конструкції будівельного блока шляхом пропонування конструктивних особливостей тіла блока з попереднім наданням фасадній поверхні ефекту рваного/колотого каменю і відпрацюванням елементів зчеплення забезпечити конструкції будівельного блока можливість самофіксації методом сухої кладки з ефектом "під розшивку" і прискореного зведення легких будівельних блочних конструкцій, в першу чергу при будівництві огорож, переважно вертикальних опор і колон з елементами декоративного оздоблення без потреби додаткового зовнішнього оздоблення. Поставлена задача вирішується тим, що в самофіксуючому будівельному блоці, що має тіло з будівельного матеріалу, оснащене елементами зчеплення, виконаними у вигляді заглибин і виступів, кожна заглибина утворює пару з відповідним виступом при розміщенні останнього у заглибині і тіло блока містить вертикальні канали, згідно пропонованої корисної моделі, заглибини і виступи елементів зчеплення блока мають форму трапецеїдальних призм, виконані розміром на всю товщину блока з розміщенням їх на суміжних стикових гранях під кутом 90° по відношенню один до одного, тіло блока виконано у вигляді прямокутного паралелепіпеда з визначеною розмірністю ширини і довжини у співвідношенні 1:2 з наданням поверхні двох суміжних фасадних граней ефекту рваного/колотого каменю, постільні, стикова бічна і тильна поверхні тіла блока виконані гладкими під суху кладку з передбаченням по верхніх горизонтальних краях передньої і бічної фасадних граней і по вертикальному краю передньої фасадної грані прямокутної фаски з ефектом сухої кладки стикових блоків "під розшивку", при цьому вертикальні канали тіла блока виконані наскрізними у вигляді прямокутника, наближеного до квадрату з заокругленими кутами в перерізі кожний і верхня постільна поверхня блока додатково споряджена V- подібними функціональними прорізами на поперечині, утвореній між вертикальними каналами, на тильній стінці з боку заглибини і на бічній стиковій стінці зверху виступу. Крім того конструкція передбачає можливість виготовлення тіла блока з ефектом дзеркального відображення. Таким конструктивним рішенням і сукупністю суттєвих ознак забезпечується урізноманітнення методів прискореної сухої кладки, в т. ч. з ефектом "під розшивку", надійність і ефективність використання блоків для прискореного зведення легких блочних конструкцій, зокрема при будівництві огорож, переважно вертикальних опор і колон з елементами декоративного оздоблення без потреби додаткового зовнішнього оздоблення, отже маємо комплексне і достатнє рішення для виконання поставленої задачі корисної моделі. Суть корисної моделі пояснюється кресленням. На Фіг. 1 наведена конструкція самофіксуючого будівельного блоку ПК-2. На Фіг. 2 - таж конструкція виготовлена з дзеркальним відображенням. На Фіг. 3 схематично наведено варіанти кладки. Самофіксуючий будівельний блок ПК-2 має тіло 1, виконане у вигляді прямокутного паралелепіпеда з визначеною розмірністю ширини і довжини у співвідношенні 1:2 з будівельного матеріалу, як приклад, з порошкоподібних будівельних сумішей з можливою добавкою контрастних фракційних сумішей більш грубого помелу і використання різноманітних фарбників. Виготовляють тіло блоку методом гарячого пресування у формах з наданням поверхні передньої 2 і бічної 3 фасадних граней ефекту оздоблення у вигляді рваного/колотого каменю. Тіло оснащено елементами зчеплення блока, які виконані у вигляді вертикальної заглибини/гнізда 4 і вертикального виступу 5, що мають форму трапецеїдальної призми, розміром на всю товщину блока з вертикальним розміщенням їх на суміжних стикових гранях під кутом 90° по відношенню один до одного. Нижня 6 і верхня 7 постільні, бічна стикова 8 і тильна 9 поверхні тіла блока виконані гладкими під суху кладку. По верхніх горизонтальних краях передньої (2) і бічної (3) фасадних граней і по вертикальному краю передньої фасадної грані (2) виконано прямокутну фаску 10, що створює ефект сухої кладки стикових блоків "під розшивку". Вертикальні канали тіла блока 11 виконані наскрізними у вигляді прямокутника, наближеного до квадрату з заокругленими кутами в перерізі і верхня постільна поверхня (7) блока додатково споряджена V- подібними функціональними прорізами 12 на поперечині, утвореній між вертикальними каналами (11), на тильній стінці (9) з боку заглибини (4) і на бічній стиковій стінці зверху виступу (5). Конструкція передбачає можливість виготовлення тіла блока з ефектом дзеркального відображення, яке наведено на Фіг. 2. Конструктивне рішення виготовлення тіла блока з ефектом дзеркального відображення дозволяє зводити різноманітні блочні будівельні конструкції при будівництві огорож, переважно вертикальних стовпчиків, опор, колон, прискореним методом сухої кладки з ефектом "під розшивку", поз. б) на Фіг. 3, оскільки використання блоків без дзеркального відображення дещо втрачає у малюнку кладки, поз. в) на Фіг. 3. Для спорудження стовпчикових/колонних конструкцій, поз. а) на Фіг 3, в кладці використовують чотири блоки з розміщенням елементів зчеплення попарно відповідно виступ у впадині під кутом 90° один блок відносно одного. За рахунок того що ефект рваного/ колотого каменю мають поверхні передньої 2 і бічної 3 фасадних граней кожного використаного блока, поверхня стовпчика/колони в цілому набуває ефекту рваного/колотого каменю і зведена конструкція не потребує додаткового зовнішнього оздоблення. Крім того спорядження верхньої горизонтальної постільної грані 7 функціональними V- подібними прорізами 12 забезпечує стікання надлишків заповнюючого розчину при заливанні його у вертикальні канали в процесі спорудження стаціонарних будівельних конструкцій і зміцнення цих конструкції за рахунок заповнюючого розчину, а також можливого додаткового підсилення конструкції армуючими прутковими елементами, вставлянням їх у заповнені розчином вертикальні канали (до моменту застигання розчину). Використання самофіксуючих будівельних блоків ІТК-2 згідно корисної моделі забезпечує урізноманітнення методів прискореної сухої кладки з ефектом "під розшивку", надійність і ефективність використання блоків для прискореного зведення легких блочних конструкцій, зокрема при будівництві огорож, переважно вертикальних опор і колон з елементами декоративного оздоблення без потреби додаткового оздоблення фасадної поверхні.
