Самофіксуючий будівельний блок пк-1

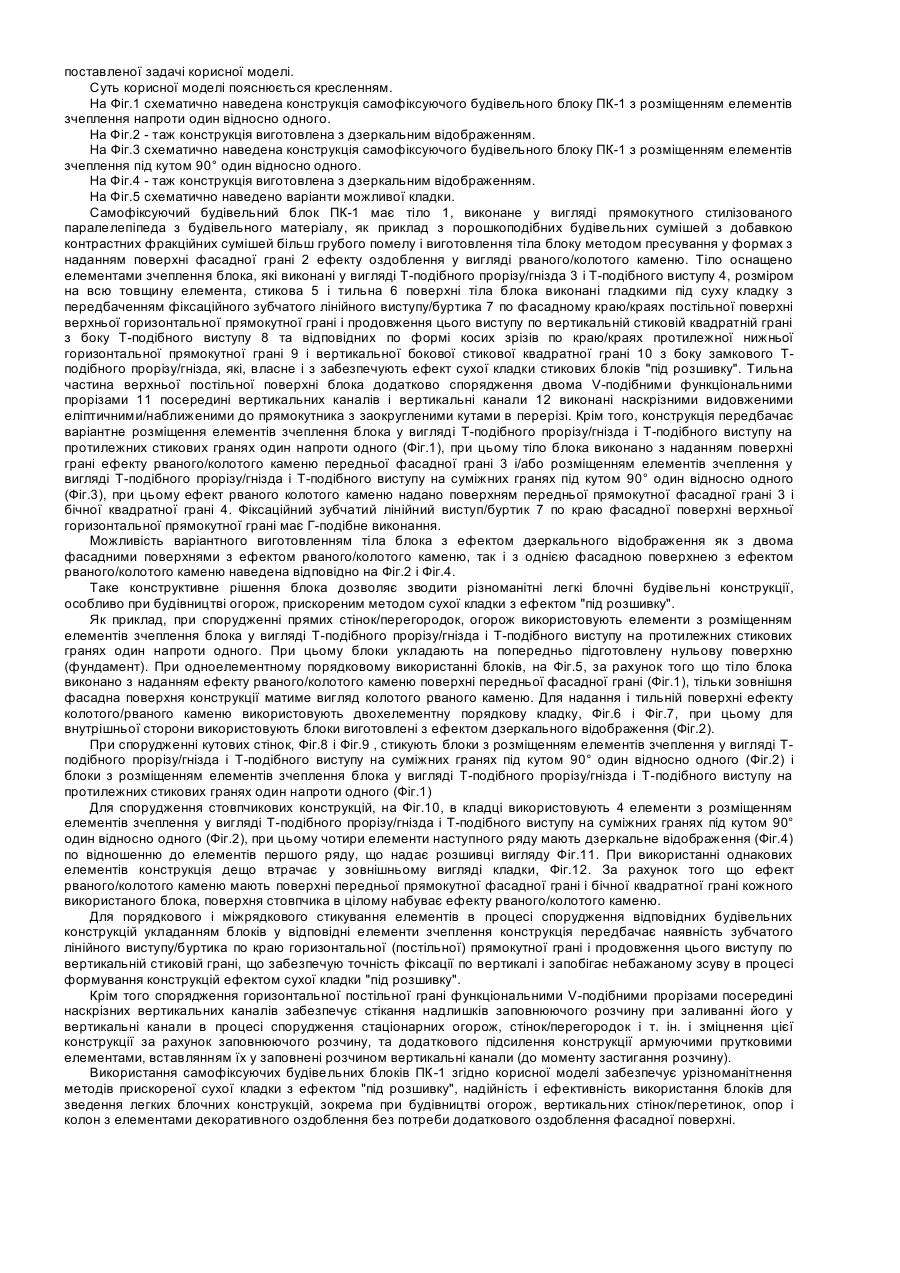

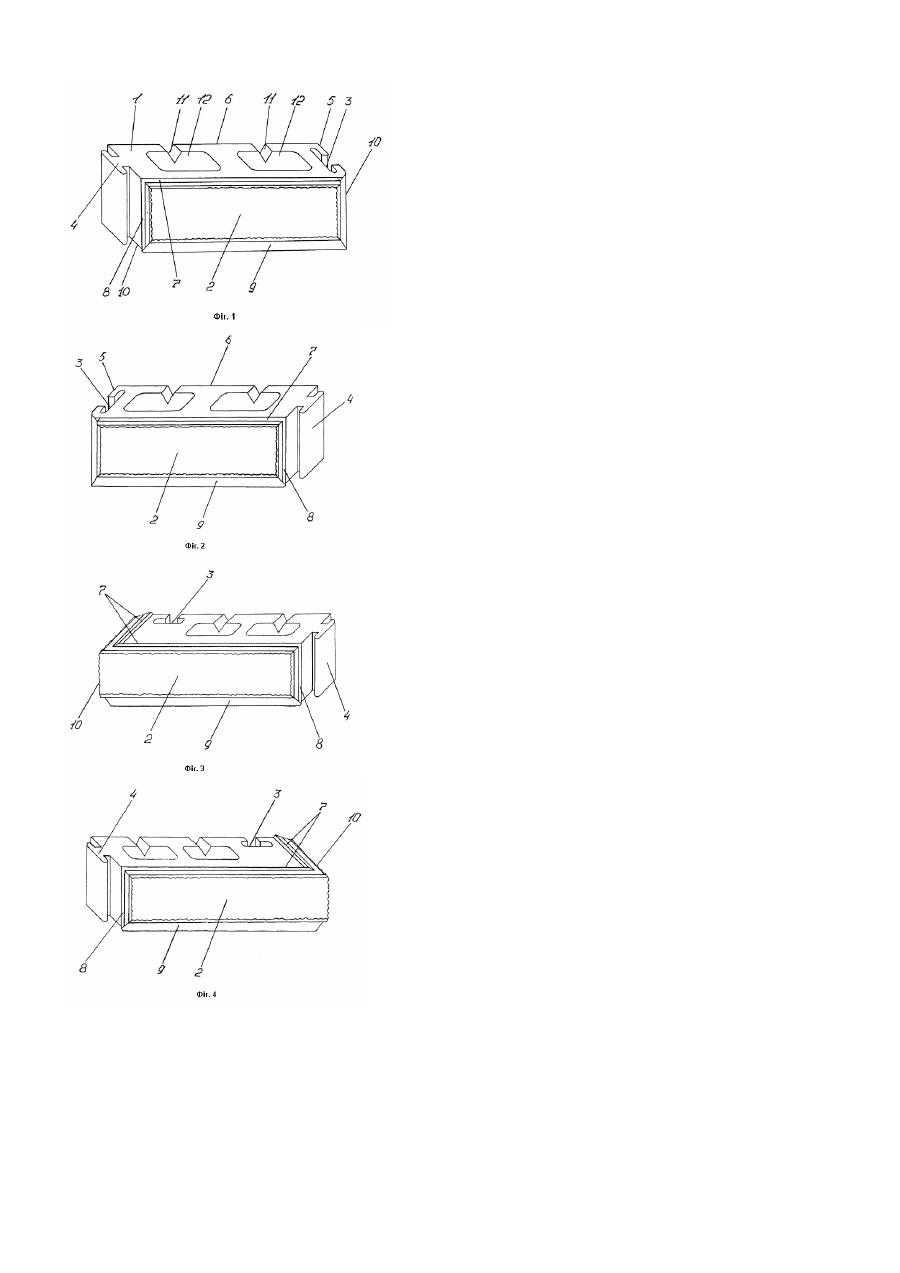

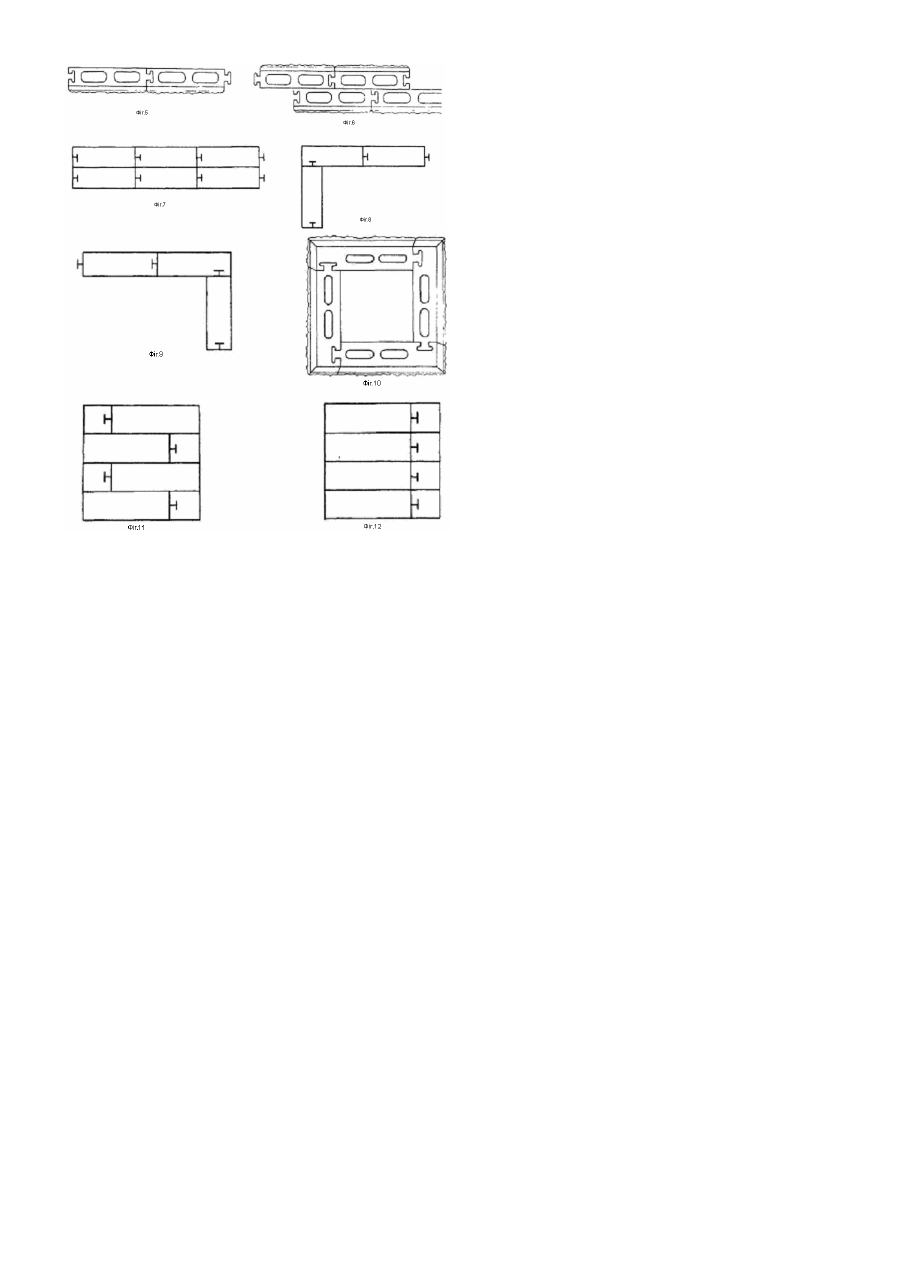

Корисна модель відноситься до будівництва, зокрема до конструкції будівельних блоків, які можуть знайти широке використання при зведенні різноманітних будівельних конструкцій, зокрема при будівництві огорож, вертикальних стінок/перегородок, опор і колон з елементами декоративного оздоблення. Відомий будівельний блок, виконаний у вигляді прямокутного паралелепіпеда, який відрізняється тим, що в ньому виконані щонайменше два наскрізних отвори, при цьому відстань між отворами визначають розрахунково, крім того наскрізні отвори у поперечному перерізі мають форму квадрата [Будівельний блок, патент України на винахід №35995, Е04С1/00, Е04Н4/00, Бюл. №3, 2001p.]. Проте відомий блок конструктивно є великогабаритним, немає елементів зчеплення, розрахований на обов'язкове використання при зведенні будівельних конструкцій додаткових армованих елементів з заливанням їх бетоном, і, що найголовніше, не передбачає використання для сухої кладки і «під розшивку», що звужує межі його застосування з використанням, в основному, для будівництва стін басейнів. Найбільш близьким за технічною суттю до корисної моделі, що заявляється, є будівельний блок, що має тіло з будівельного матеріалу, оснащене елементами зчеплення, виконаними у вигляді заглиблин і виступів, кожна заглибина утворює пару з відповідним виступом при розміщенні останнього у заглибині, заглибини і виступи мають форму зрізаних пірамід, розташованих відповідно на верхній і нижній поверхні блока, причому тіло блока містить вертикальні канали, які проходять через основи зрізаних пірамід, а в каналах розташовані з'єднувальні елементи, виконані у вигляді металевих стержнів, крім того тіло будівельного блока має додаткові бічні елементи зчеплення і основні горизонтальні канали, які перетинаються з вертикальними каналами і в яких розташовані з'єднувальні елементи у вигляді металевих стержнів, причому один з додаткових бічних елементів зчеплення кожної пари виконаний у вигляді вертикального паза, розташованого на одній з бічних поверхонь блока, і має форму трапецеїдальної призми, а відповідний йому елемент зчеплення в кожній парі виконаний у вигляді вертикального виступу, що має форму трапецеїдальної призми, причому вертикальний виступ розташований на протилежній бічній поверхні блока нижче отвору горизонтального каналу, а над виступом виконаний допоміжний вертикальний паз, що має форму трапецеїдальної призми і крім того тіло блока має допоміжні горизонтальні канали, розташовані в одній площині з основними горизонтальними каналами таким чином, що кожен допоміжний горизонтальний канал перетинається з вертикальним і основним горизонтальним каналом в одній точці [Будівельний блок, патент України на корисну модель №13253, Е04С1/00, Бюл. №3, 2006p.]. Однак конструкція цього блоку є також великогабаритною і призначена, в основному, для спорудження каркасно-блочних будинків, не передбачає можливості сухої кладки "під розшиву", потребує обов'язкового додаткового зовнішнього оздоблення, що звужує межі застосування, Особливо для зведення огорож чи декоративних перегородок. В основу корисної моделі - самофіксуючий будівельний блок ПК-1 поставлено задачу створення легкої конструкції будівельного блока шляхом пропонування конструктивних особливостей тіла блока з попереднім наданням фасадній поверхні ефекту рваного/колотого каменю і відпрацюванням елементів зчеплення забезпечити конструкції будівельного блока можливість самофіксації методом сухої кладки з ефектом "під розшивку", при цьому з прискореним методом зведення легких будівельних блочних конструкцій, в першу чергу при будівництві огорож, вертикальних стінок/перегородок, опор і колон з елементами декоративного оздоблення без потреби додаткового оздоблення фасадної поверхні. Поставлена задача вирішується тим, що самофіксуючий будівельний блок, що має тіло з будівельного матеріалу, оснащене елементами зчеплення, виконаними у вигляді заглибин і виступів, кожна заглибина утворює пару з відповідним виступом при розміщенні останнього у заглибині і тіло блока містить вертикальні канали, згідно корисної моделі заглибини і виступи елементів зчеплення блока виконані у вигляді Т-подібного прорізу/гнізда і Т-подібного виступу, розміром на всю товщину елемента, тіло блока виконано у вигляді стилізованого прямокутного паралелепіпеда з наданням поверхні однієї/двох фасадних граней ефекту рваного/колотого каменю, стикова і тильна поверхні тіла блока виконані гладкими під суху кладку з передбаченням фіксаційного зубчатого лінійного виступу/буртика по фасадному краю/краях постільної поверхні верхньої горизонтальної прямокутної грані і продовження цього виступу по вертикальній стиковій квадратній грані з боку Т-подібного виступу та відповідних по формі косих зрізів по краю/краях протилежної нижньої горизонтальної прямокутної грані і вертикальної бокової стикової квадратної грані з боку замкового Т-подібного прорізу/гнізда, з забезпеченням ефекту сухої кладки стикових блоків "під розшивку", при цьому тильна частина верхньої постільної поверхні блока додатково спорядження двома V-подібними функціональними прорізами посередині вертикальних каналів і вертикальні канали виконані наскрізними видовженими еліптичними/наближеними до прямокутника з заокругленими кутами в перерізі. Крім того, конструкція передбачає варіантне розміщення елементів зчеплення блока у вигляді Т-подібного прорізу/гнізда і Т-подібного виступу на протилежних стикових гранях один напроти одного, при цьому тіло блока виконано з наданням ефекту рваного/колотого каменю поверхні передньої фасадної грані і/або розміщення елементів зчеплення у вигляді Тподібного прорізу/гнізда і Т-подібного виступу розміщені на суміжних гранях під кутом 90° один відносно одного, при цьому ефекту рваного колотого каменю надано поверхням передньої прямокутної фасадної грані і бічної квадратної грані і фіксаційний зубчатий лінійний виступ/буртик по краю фасадної поверхні нижньої горизонтальної прямокутної грані має Г-подібне зубчате виконання над прямокутною фасадною граню і квадратною фасадною граню і відповідний по формі косий зріз на відповідних протилежних гранях. Одночасно конструкція крім того передбачає можливість варіантного виготовленням тіла блока з ефектом дзеркального відображення як з двома фасадними поверхнями, що мають ефект рваного/колотого каменю, так і з однією фасадною поверхнею з наданим ефектом рваного/колотого каменю. Таким конструктивним рішенням і сукупністю суттєвих ознак забезпечується урізноманітнення методів прискореної сухої кладки, в т.ч. з ефектом "під розшивку", надійність і ефективність використання блоків для зведення легких блочних конструкцій, зокрема при будівництві огорож, вертикальних стінок/перетинок, опор і колон з елементами декоративного оздоблення, отже маємо комплексне і достатнє рішення для виконання поставленої задачі корисної моделі. Суть корисної моделі пояснюється кресленням. На Фіг.1 схематично наведена конструкція самофіксуючого будівельного блоку ПК-1 з розміщенням елементів зчеплення напроти один відносно одного. На Фіг.2 - таж конструкція виготовлена з дзеркальним відображенням. На Фіг.3 схематично наведена конструкція самофіксуючого будівельного блоку ПК-1 з розміщенням елементів зчеплення під кутом 90° один відносно одного. На Фіг.4 - таж конструкція виготовлена з дзеркальним відображенням. На Фіг.5 схематично наведено варіанти можливої кладки. Самофіксуючий будівельний блок ПК-1 має тіло 1, виконане у вигляді прямокутного стилізованого паралелепіпеда з будівельного матеріалу, як приклад з порошкоподібних будівельних сумішей з добавкою контрастних фракційних сумішей більш грубого помелу і виготовлення тіла блоку методом пресування у формах з наданням поверхні фасадної грані 2 ефекту оздоблення у вигляді рваного/колотого каменю. Тіло оснащено елементами зчеплення блока, які виконані у вигляді Т-подібного прорізу/гнізда 3 і Т-подібного виступу 4, розміром на всю товщину елемента, стикова 5 і тильна 6 поверхні тіла блока виконані гладкими під суху кладку з передбаченням фіксаційного зубчатого лінійного виступу/буртика 7 по фасадному краю/краях постільної поверхні верхньої горизонтальної прямокутної грані і продовження цього виступу по вертикальній стиковій квадратній грані з боку Т-подібного виступу 8 та відповідних по формі косих зрізів по краю/краях протилежної нижньої горизонтальної прямокутної грані 9 і вертикальної бокової стикової квадратної грані 10 з боку замкового Тподібного прорізу/гнізда, які, власне і з забезпечують ефект сухої кладки стикових блоків "під розшивку". Тильна частина верхньої постільної поверхні блока додатково спорядження двома V-подібними функціональними прорізами 11 посередині вертикальних каналів і вертикальні канали 12 виконані наскрізними видовженими еліптичними/наближеними до прямокутника з заокругленими кутами в перерізі. Крім того, конструкція передбачає варіантне розміщення елементів зчеплення блока увигляді Т-подібного прорізу/гнізда і Т-подібного виступу на протилежних стикових гранях один напроти одного (Фіг.1), при цьому тіло блока виконано з наданням поверхні грані ефекту рваного/колотого каменю передньої фасадної грані 3 і/або розміщенням елементів зчеплення у вигляді Т-подібного прорізу/гнізда і Т-подібного виступу на суміжних гранях під кутом 90° один відносно одного (Фіг.3), при цьому ефект рваного колотого каменю надано поверхням передньої прямокутної фасадної грані 3 і бічної квадратної грані 4. Фіксаційний зубчатий лінійний виступ/буртик 7 по краю фасадної поверхні верхньої горизонтальної прямокутної грані має Г-подібне виконання. Можливість варіантного виготовленням тіла блока з ефектом дзеркального відображення як з двома фасадними поверхнями з ефектом рваного/колотого каменю, так і з однією фасадною поверхнею з ефектом рваного/колотого каменю наведена відповідно на Фіг.2 і Фіг.4. Таке конструктивне рішення блока дозволяє зводити різноманітні легкі блочні будівельні конструкції, особливо при будівництві огорож, прискореним методом сухої кладки з ефектом "під розшивку". Як приклад, при спорудженні прямих стінок/перегородок, огорож використовують елементи з розміщенням елементів зчеплення блока у вигляді Т-подібного прорізу/гнізда і Т-подібного виступу на протилежних стикових гранях один напроти одного. При цьому блоки укладають на попередньо підготовлену нульову поверхню (фундамент). При одноелементному порядковому використанні блоків, на Фіг.5, за рахунок того що тіло блока виконано з наданням ефекту рваного/колотого каменю поверхні передньої фасадної грані (Фіг.1), тільки зовнішня фасадна поверхня конструкції матиме вигляд колотого рваного каменю. Для надання і тильній поверхні ефекту колотого/рваного каменю використовують двохелементну порядкову кладку, Фіг.6 і Фіг.7, при цьому для внутрішньої сторони використовують блоки виготовлені з ефектом дзеркального відображення (Фіг.2). При спорудженні кутових стінок, Фіг.8 і Фіг.9 , стикують блоки з розміщенням елементів зчеплення у вигляді Тподібного прорізу/гнізда і Т-подібного виступу на суміжних гранях під кутом 90° один відносно одного (Фіг.2) і блоки з розміщенням елементів зчеплення блока у вигляді Т-подібного прорізу/гнізда і Т-подібного виступу на протилежних стикових гранях один напроти одного (Фіг.1) Для спорудження стовпчикових конструкцій, на Фіг.10, в кладці використовують 4 елементи з розміщенням елементів зчеплення у вигляді Т-подібного прорізу/гнізда і Т-подібного виступу на суміжних гранях під кутом 90° один відносно одного (Фіг.2), при цьому чотири елементи наступного ряду мають дзеркальне відображення (Фіг.4) по відношенню до елементів першого ряду, що надає розшивці вигляду Фіг.11. При використанні однакових елементів конструкція дещо втрачає у зовнішньому вигляді кладки, Фіг.12. За рахунок того що ефект рваного/колотого каменю мають поверхні передньої прямокутної фасадної грані і бічної квадратної грані кожного використаного блока, поверхня стовпчика в цілому набуває ефекту рваного/колотого каменю. Для порядкового і міжрядкового стикування елементів в процесі спорудження відповідних будівельних конструкцій укладанням блоків у відповідні елементи зчеплення конструкція передбачає наявність зубчатого лінійного виступу/буртика по краю горизонтальної (постільної) прямокутної грані і продовження цього виступу по вертикальній стиковій грані, що забезпечую точність фіксації по вертикалі і запобігає небажаному зсуву в процесі формування конструкцій ефектом сухої кладки "під розшивку". Крім того спорядження горизонтальної постільної грані функціональними V-подібними прорізами посередині наскрізних вертикальних каналів забезпечує стікання надлишків заповнюючого розчину при заливанні його у вертикальні канали в процесі спорудження стаціонарних огорож, стінок/перегородок і т. ін. і зміцнення цієї конструкції за рахунок заповнюючого розчину, та додаткового підсилення конструкції армуючими прутковими елементами, вставлянням їх у заповнені розчином вертикальні канали (до моменту застигання розчину). Використання самофіксуючих будівельних блоків ПК-1 згідно корисної моделі забезпечує урізноманітнення методів прискореної сухої кладки з ефектом "під розшивку", надійність і ефективність використання блоків для зведення легких блочних конструкцій, зокрема при будівництві огорож, вертикальних стінок/перетинок, опор і колон з елементами декоративного оздоблення без потреби додаткового оздоблення фасадної поверхні.
