Пристрій для закупорювання пляшки з рідиною

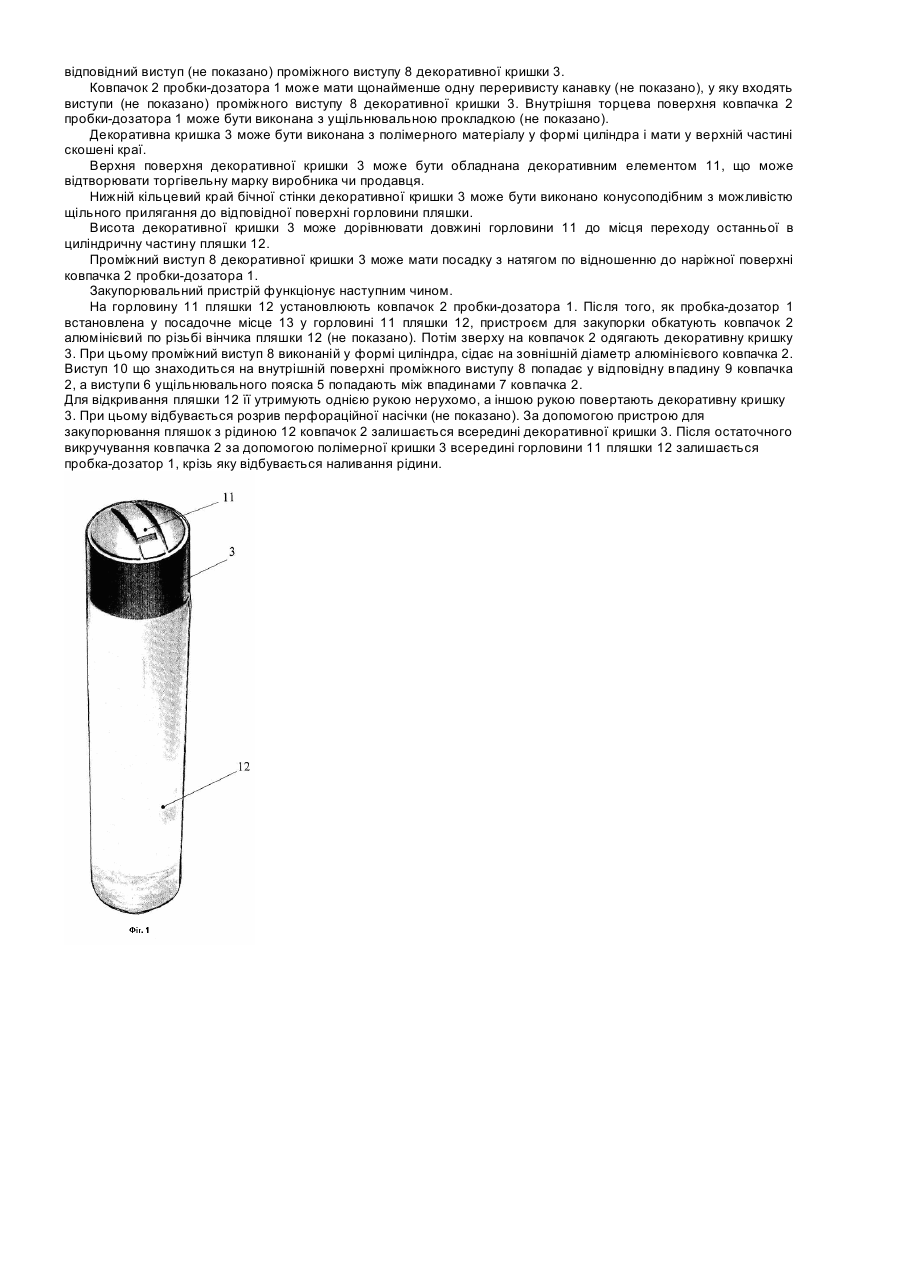

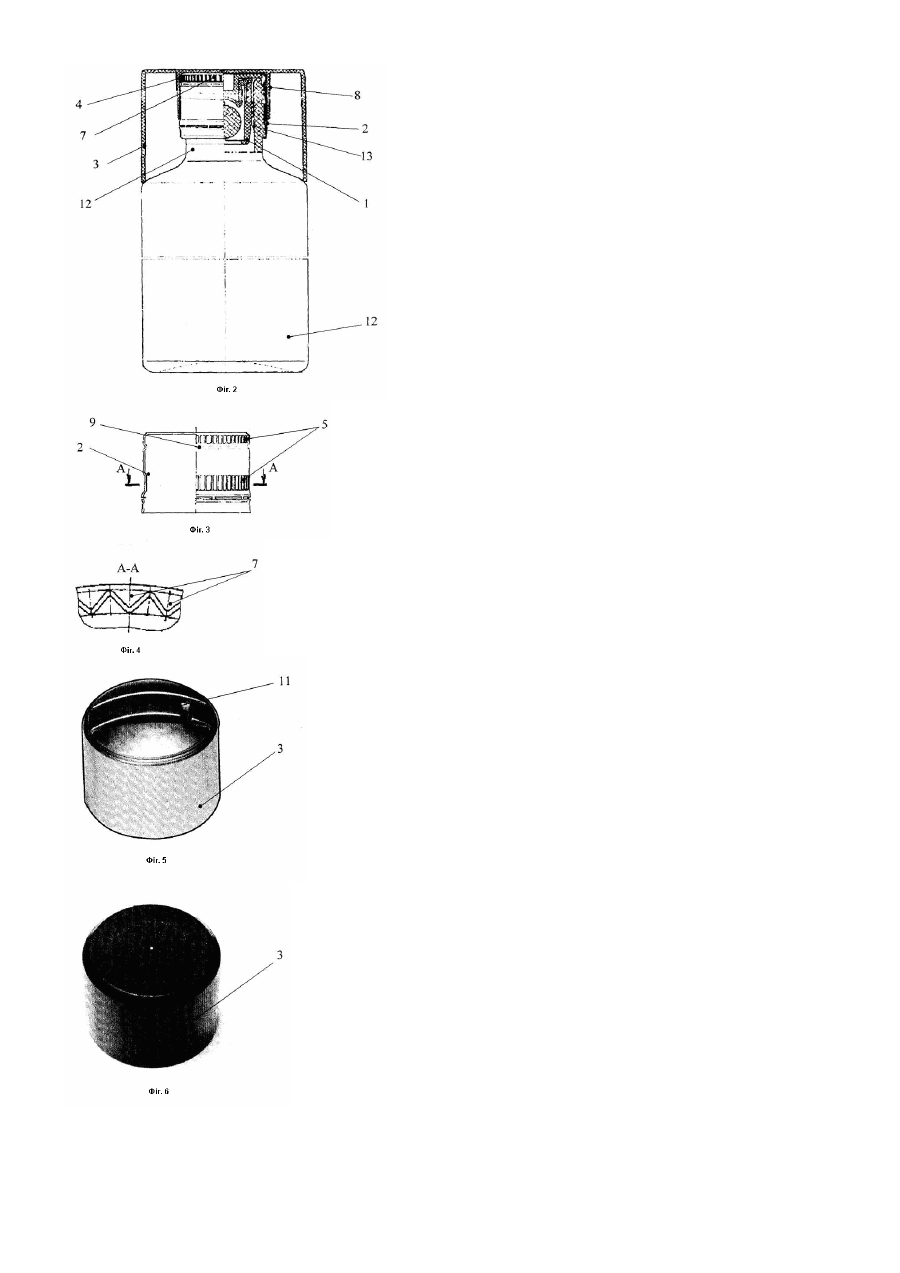

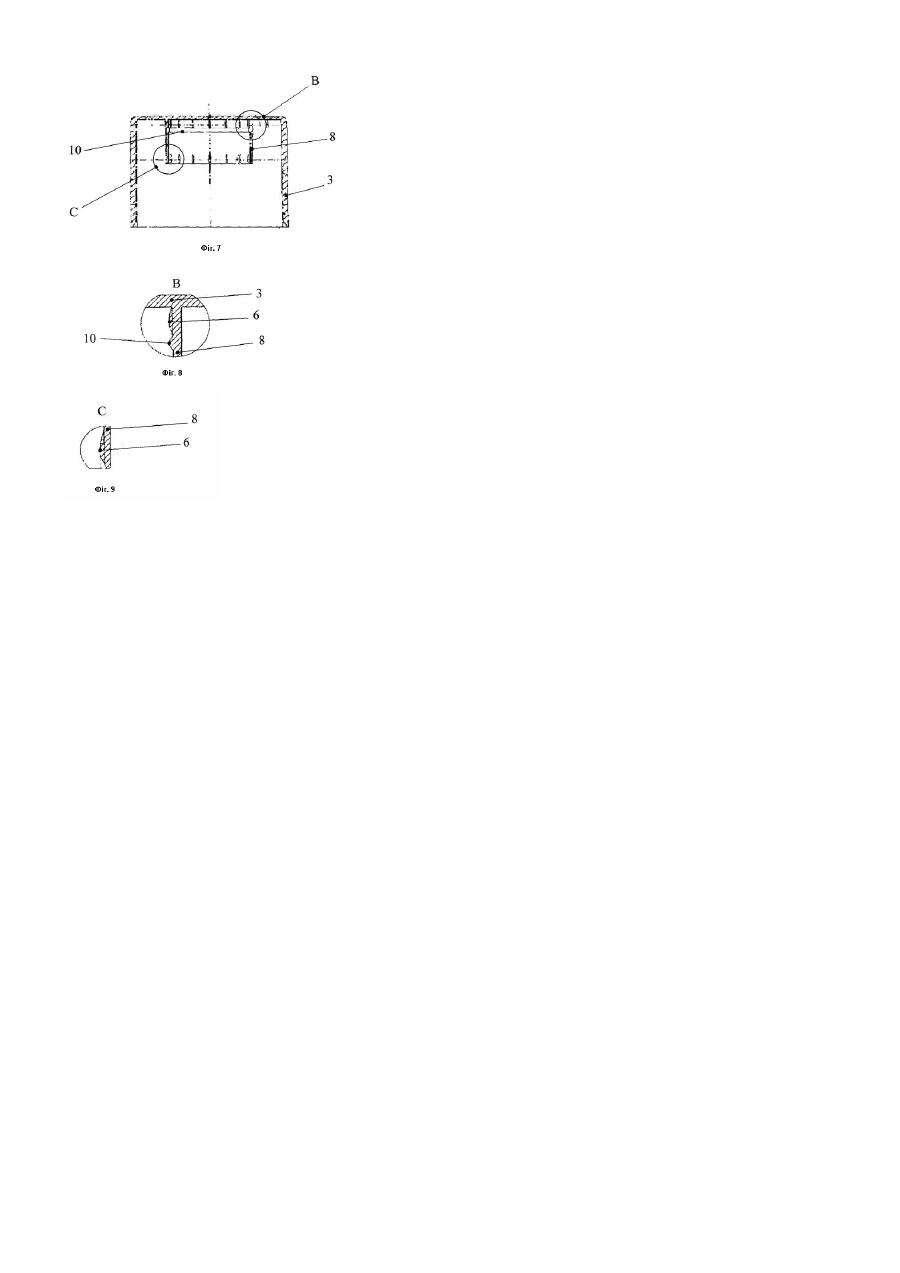

Корисна модель належить до пристроїв для закупорювання пляшок з рідиною, а саме, до пристроїв для закривання пляшок з алкогольними напоями, слабоалкогольною продукцією, харчовими напоями тощо, які містять пробку-дозатор. Відомо кришку, придатну для установлення на тару, переважно ПЕТ - пляшку зі знімним ковпачком, що містить верхню частину та прилеглу до неї юбку, яку виконано у формі зрізаного конуса, сполученого своєю розширеною частиною щонайменше з верхньою частиною пляшки при збиранні, а верхня частина кришки споряджена засобом ущільненого зчеплення, розміщеним у порожнині конуса і сполученим із знімним ковпачком тари при збиранні. Засіб ущільненого зчеплення виконано у формі кільцевого паска, внутрішній діаметр якого дорівнює зовнішньому діаметру знімного ковпачка [UA №1503 U, B65D41/00, 2002]. Зазначена кришка призначена для будь-якої тари у формі пляшки зі знімним ковпачком, але переважно для ПЕТ - пляшок з газованою та мінеральною водою. Кришка дуже легко знімається зі знімного ковпачка через те, що засіб ущільненого зчеплення немає належної фіксації. Відомо закупорювальний пристрій, що має закупорювальні елементи, які розміщено в циліндричному корпусі, причому корпус виконано з покриттям, що нанесено на його зовнішню поверхню та створено з багатошарової полімерної плівки. При цьому один з внутрішніх шарів, що розташовано під зовнішнім шаром чи шарами, які виконано прозорими, має голографічний ефект [RU № 40629 U, B65D41/32, 2004]. Зазначений закупорювальний пристрій має низькі герметичні та захисні властивості. Найближчим до корисної моделі, що заявляється, є закупорювальний пристрій для пляшок з рідиною, що містить пробку-дозатор, на яку установлено ковпачок, на який зверху одягнуто полімерну кришку, всередині якої є засіб ущільнювального зчеплення, виконаний у формі циліндра, внутрішній діаметр якого дорівнює зовнішньому діаметру ковпачка. На внутрішній поверхні засобу ущільнення виконано замок у вигляді верхнього пояска з опуклостями та нижнього пояска із зубчиками для перфорації для зчеплення з перфораційною насічкою ковпачка [UA № 21765 U, B65D39/00, 2007]. Зазначений пристрій для закупорювання пляшки з рідиною має низькі герметичні та захисні властивості. В основу корисної моделі поставлено задачу удосконалення конструкції пристрою для закупорювання пляшки з рідиною для підвищення захисних властивостей, унеможливлення легкого зняття кришки з ковпачка і, як наслідок, гарантії герметичності та цілісності напою у пляшці. Поставлену задачу вирішують тим, що у пристрій для закупорювання пляшки з рідиною, що обладнаний пробкою-дозатором з ковпачком і декоративною кришкою з ущільненням, згідно з корисною моделлю, ущільнення має щонайменше один ущільнювальний поясок з виступами, які сполучаються з впадинами ковпачка пробкидозатора і виконані на внутрішній поверхні проміжного виступу декоративної кришки, а ковпачок пробки-дозатора додатково має щонайменше одну кільцеву канавку, в яку входить відповідний виступ проміжного виступу декоративної кришки. Виступи ущільнювального пояска проміжного виступу декоративної кришки і впадини ковпачка пробкидозатора можуть розміщуватися паралельно поздовжній осі пляшки, пробки-дозатора і ковпачка Ковпачок пробки - дозатора може мати щонайменше один кільцевий виступ, який входить у відповідну канавку проміжного виступу декоративної кришки. Ковпачок пробки-дозатора може мати щонайменше одну переривисту канавку, в яку входять виступи проміжного виступу декоративної кришки. Внутрішня торцева поверхня ковпачка пробки-дозатора може бути виконана з ущільнювальною прокладкою. Декоративна кришка може бути виконана з полімерного матеріалу у формі циліндра і мати у верхній частині скошені краї. Верхня поверхня декоративної кришки може бути обладнана декоративним елементом, що відтворює торгівельну марку виробника. Нижній кільцевий край бічної стінки декоративної кришки може бути виконаний конусоподібним з можливістю щільного прилягання до відповідної поверхні горловини пляшки. Висота декоративної кришки може дорівнювати довжині горловини до місця переходу останньої в циліндричну частину пляшки. Проміжний виступ декоративної кришки може мати посадку з натягом по відношенню до наріжної поверхні ковпачка пробки-дозатора. Виконання пристрою для закупорювання пляшки з рідиною з ущільненням, що має щонайменше один ущільнювальний поясок з виступами, які сполучаються з впадинами ковпачка пробки-дозатора і виконаними на внутрішній поверхні проміжного виступу декоративної кришки, а ковпачка пробки-дозатора з щонайменше однією кільцевою канавкою, в яку входить відповідний виступ проміжного виступу декоративної кришки, унеможливлює легке зняття кришки з ковпачка і, як наслідок, гарантує герметичність та цілісність напою у пляшці. Корисна модель пояснюється кресленнями. на Фіг.1 - зображено закупорювальній пристрій, розміщений на пляшці; на Фіг.2 - частковий розтин закупорювального пристрою, розміщеного на пляшці на Фіг.3 - частковий розтин ковпачка алюмінієвого з перфораційною насічкою; на Фіг.4 - розріз по А-А фіг.3; на Фіг.5 - декоративна кришка зі скошеними краями; на Фіг.6 - декоративна кришка з торгівельною маркою виробника; на Фіг.7 - розтин декоративної кришки; на Фіг.8 - вузол N фіг.4; на Фіг.9 - вузол S фіг.4. Пристрій для закупорювання пляшки з рідиною містить пробку пробку-дозатор 1 з ковпачком 2 і декоративну кришку 3 з ущільненням 4. Ущільнення 4 має щонайменше один ущільнювальний поясок 5 з виступами 6, які сполучаються з впадинами 7 ковпачка 2 пробки-дозатора 1 і виконані на внутрішній поверхні проміжного виступу 8 декоративної кришки 3. Ковпачок 2 пробки - дозатора 1 додатково має щонайменше один кільцеву впадину 9, у яку входить відповідний виступ 10 проміжного виступу 8 декоративної кришки 3. Виступи 6 ущільнювального пояска 5 проміжного виступу 8 декоративної кришки 3 і впадини 7 ковпачка 2 пробки-дозатора 1 можуть розміщуватись паралельно поздовжній осі пляшки, пробки-дозатора 1 і ковпачка 2. Ковпачок 2 пробки-дозатора 1 може мати щонайменше одну кільцеву канавку (не показано), у яку входить відповідний виступ (не показано) проміжного виступу 8 декоративної кришки 3. Ковпачок 2 пробки-дозатора 1 може мати щонайменше одну переривисту канавку (не показано), у яку входять виступи (не показано) проміжного виступу 8 декоративної кришки 3. Внутрішня торцева поверхня ковпачка 2 пробки-дозатора 1 може бути виконана з ущільнювальною прокладкою (не показано). Декоративна кришка 3 може бути виконана з полімерного матеріалу у формі циліндра і мати у верхній частині скошені краї. Верхня поверхня декоративної кришки 3 може бути обладнана декоративним елементом 11, що може відтворювати торгівельну марку виробника чи продавця. Нижній кільцевий край бічної стінки декоративної кришки 3 може бути виконано конусоподібним з можливістю щільного прилягання до відповідної поверхні горловини пляшки. Висота декоративної кришки 3 може дорівнювати довжині горловини 11 до місця переходу останньої в циліндричну частину пляшки 12. Проміжний виступ 8 декоративної кришки 3 може мати посадку з натягом по відношенню до наріжної поверхні ковпачка 2 пробки-дозатора 1. Закупорювальний пристрій функціонує наступним чином. На горловину 11 пляшки 12 установлюють ковпачок 2 пробки-дозатора 1. Після того, як пробка-дозатор 1 встановлена у посадочне місце 13 у горловині 11 пляшки 12, пристроєм для закупорки обкатують ковпачок 2 алюмінієвий по різьбі вінчика пляшки 12 (не показано). Потім зверху на ковпачок 2 одягають декоративну кришку 3. При цьому проміжний виступ 8 виконаній у формі циліндра, сідає на зовнішній діаметр алюмінієвого ковпачка 2. Виступ 10 що знаходиться на внутрішній поверхні проміжного виступу 8 попадає у відповідну впадину 9 ковпачка 2, а виступи 6 ущільнювального пояска 5 попадають між впадинами 7 ковпачка 2. Для відкривання пляшки 12 її утримують однією рукою нерухомо, а іншою рукою повертають декоративну кришку 3. При цьому відбувається розрив перфораційної насічки (не показано). За допомогою пристрою для закупорювання пляшок з рідиною 12 ковпачок 2 залишається всередині декоративної кришки 3. Після остаточного викручування ковпачка 2 за допомогою полімерної кришки 3 всередині горловини 11 пляшки 12 залишається пробка-дозатор 1, крізь яку відбувається наливання рідини.
