Регулярна насадка для тепломасообмінних апаратів

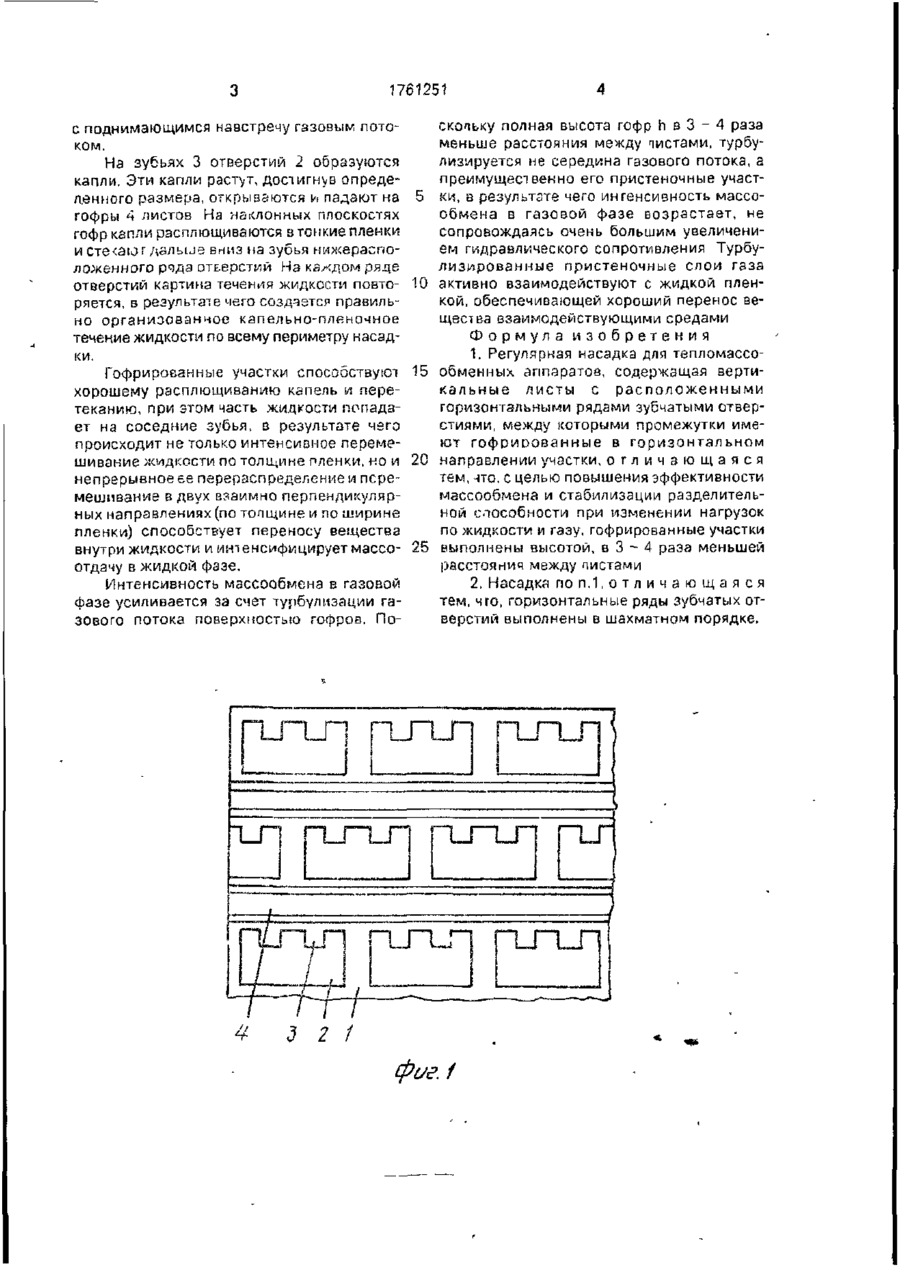

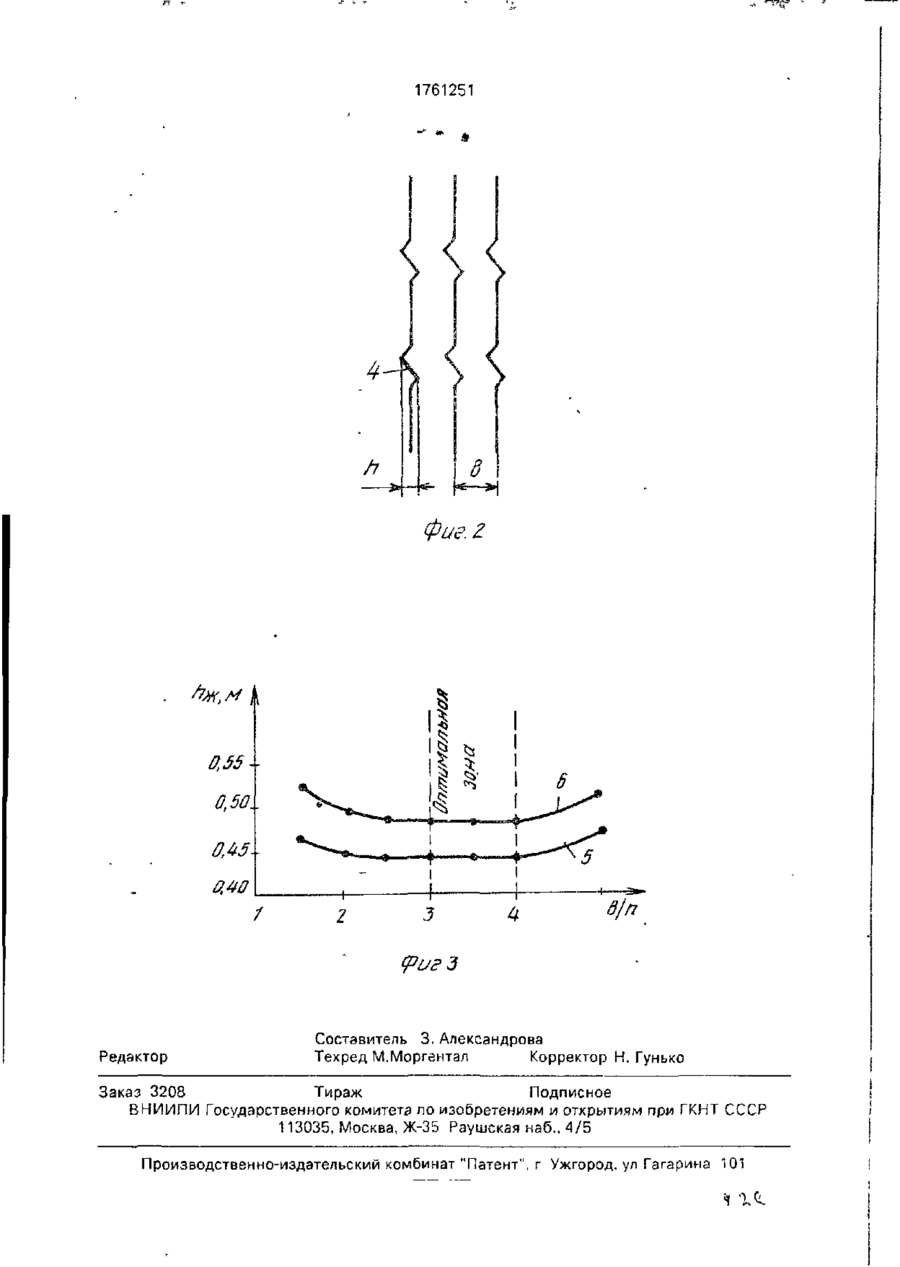

Изобретение относится к конструкциям регулярных пакетных насадок для тепломэссообменных аппаратов и позволяет повысить эффективность массообмеиа и стабилизации разделительной способности при изменении нагрузок по жидкости и газу Насадка имеет вертикальные листы 1 с зубчатыми отверстиями 2, расположенными горизонтальными рядами в шахматном порядке Верхние края отверстий имеют зубья 3 Между горизонтальными рядами отверстий расположены гофры 4 1 з п ф-лы 3 ил (Л Изобретение относится к конструкции регулярных пакетных насадок, используемых в качестве контактных устройств для проведения в системах газ-жидкость процессов тепломассообмена, таких как дистилляция, ректификация абсорбция дезодорация, мокрая очистка газов и может быть использовано в химической нефтеперерабатывающей и др отраслях промышленности Целью изобретения является повышение эффективности массообмена и стабилизация разделительной способности насадки при изменении нагрузок по жидкости и газу На фиг. 1 и 2 показаны листы насадки спереди и сбоку на фиг 3 - зависимость единицы переноса массы в жидкой фазе п ж от величины отношения b/h Регулярная пакетная насадка состоит из установленных на одинаковом расстоянии, собранных в пакеты вертикальных листов 1 с зубчатыми отверстиями 2 расположенными горизонтальными рядами в шахматном порядке Верхние края отверстий имеет зубья 3 Нижние края отверстий также могут иметь зубья Между горизонтальными рядами отверстий расположены гофры 4 высотой h которая в 3 - 4 раза меньше расстояния b между листами , те h= b/(3-4) Насадка в аппарате монтируется пакетами в которых листы находятся в вертикальном положении так чтобы зубья находились в верхних краях отверстий и стекающая сверху вниз жидкость собиралась на зубьях в капли Устанавливаемые друг на друга пакеты насадки поворачивают на 45° или 90° относительно предыдущих Насадка работает в режиме противотока /возможна работа и в режиме нисходящего прямотока/ Жидкость с помощью распределительного устройства равномерно орошает поверхность листов 1 и стекая в капельно-пленочном режиме контактирует | ел 176125? с поднимающимся навстречу газовым потоком. На зубьях 3 отверстий 2 образуются капли. Эти капли растут, достигнув определенного размера, открываются и падают на гофры 4 листов На наклонных плоскостях гофр капли расплющиваются в тонкие пленки и стеоюглальие вниз па зубья нижерасположенного рада отверстий На кахдом ряде отверстий картина течения жидкости повторяется, в результате чего создается правильно организованное капельно-пленочное течение жидкости по всему периметру насадки. Гофрированные участки способствуют хорошему расплющиванию капель и перетеканию, при этом часть жидкости попадает на соседние зубья, в результате чего происходит не только интенсивное перемешивание жидкости по толщине пленки, но и непрерывное ее перераспределение и перемешивание в двух взаимно перпендикулярных направлениях (по топщине и по ширине пленки) способствует переносу вещества внутри жидкости и интенсифицирует массоотдачу в жидкой фазе. Интенсивность массообмена в газовой фазе усиливается за счет турбулмзации газового потока поверхностью гофров. По _ | 1 5 10 15 20 25 скольку полная высота гофр h в 3 - 4 раза меньше расстояния между пистами, турбулизируется не середина газового потока, а преимущественно его пристеночные участки, в результате чего интенсивность массообмена в газовой фазе возрастает, не сопровождаясь очень большим увеличением гидравлического сопротивления Турбулизированиые пристеночные слои газа активно взаимодействуют с жидкой пленкой, обеспечивающей хороший перенос вещества взаимодействующими средами Формула изобретения 1. Регулярная насадка для тепломассообменных аппаратов, содержащая вертикальные листы с расположенными горизонтальными рядами зубчатыми отверстиями, между которыми промежутки имеют гофоиоованные в горизонтальном направлении участки, о т л и ч а ю щ а я с я тем, что. с целью повышения эффективности массообмена и стабилизации разделительной способности при изменении нагрузок по жидкости и газу, гофрированные участки выполнены высотой, в 3 - 4 раза меньшей расстояния между пистами 2. Насадка по п.1, о т л и ч а ю щ а я с я тем, что, горизонтальные ряды зубчатых отверстий выполнены в шахматном порядке. г—, f З 21 I—t І ™ і ™ » •ч* фае.1 1761251 4 Фие. г Редактор Составитель 3. Александрова Техред М.Моргентал Корректор Н. Гунько Заказ 3208 Тираж Подписное ВНИИПИ Государственного комитета ло изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35 Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г Ужгород, ул Гагарина 101
